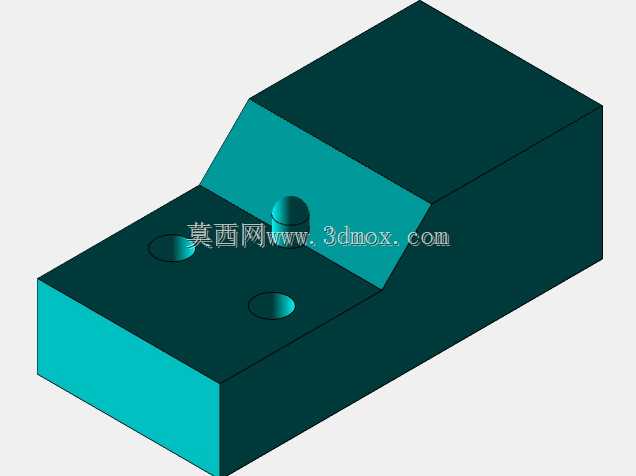

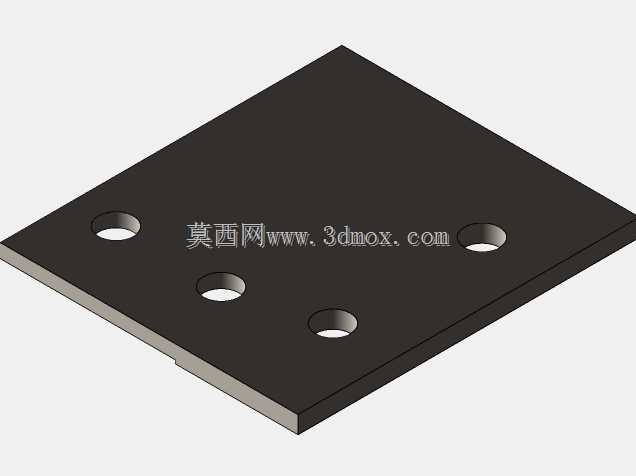

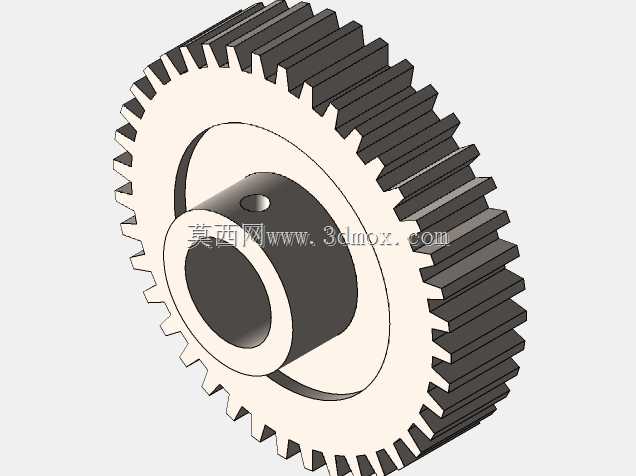

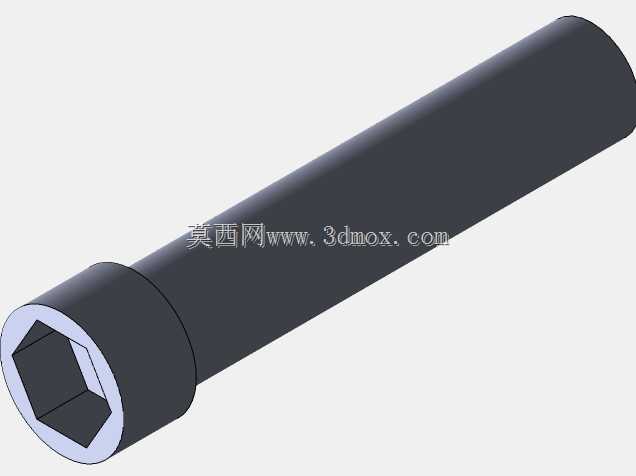

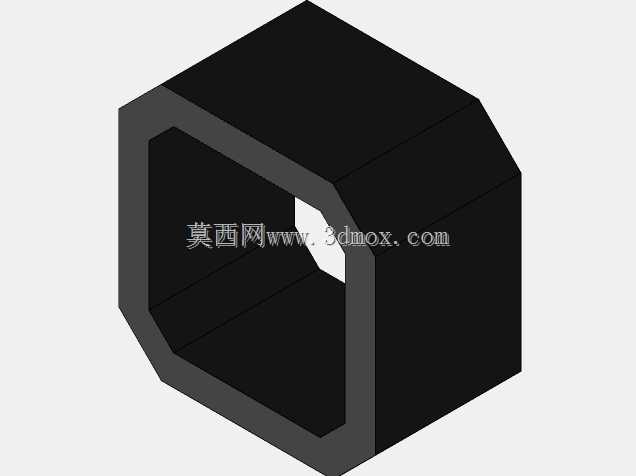

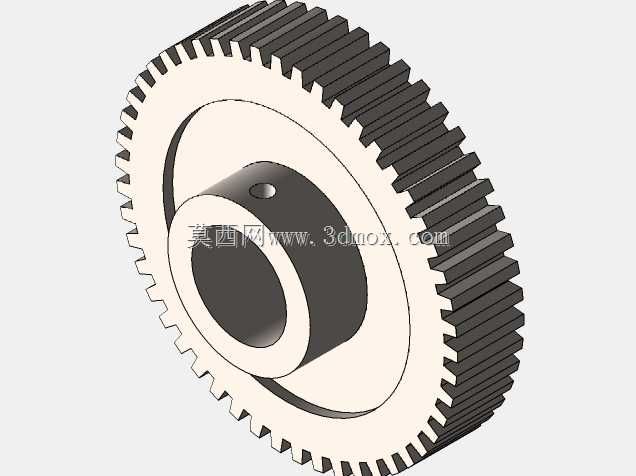

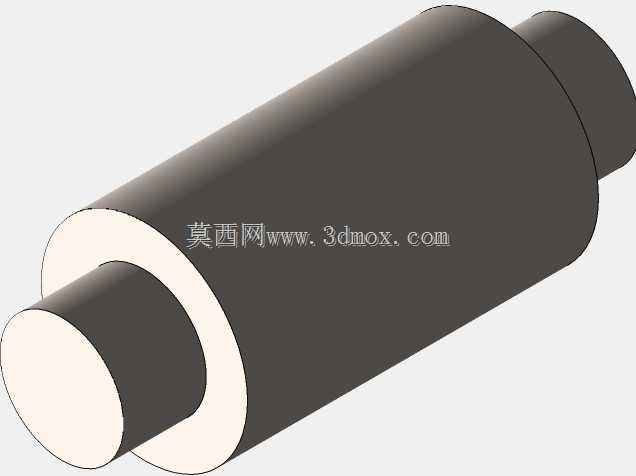

精密丝杠驱动单轴直线传动模组

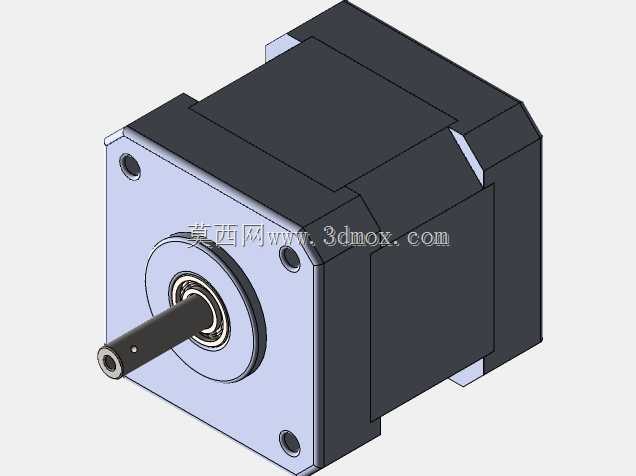

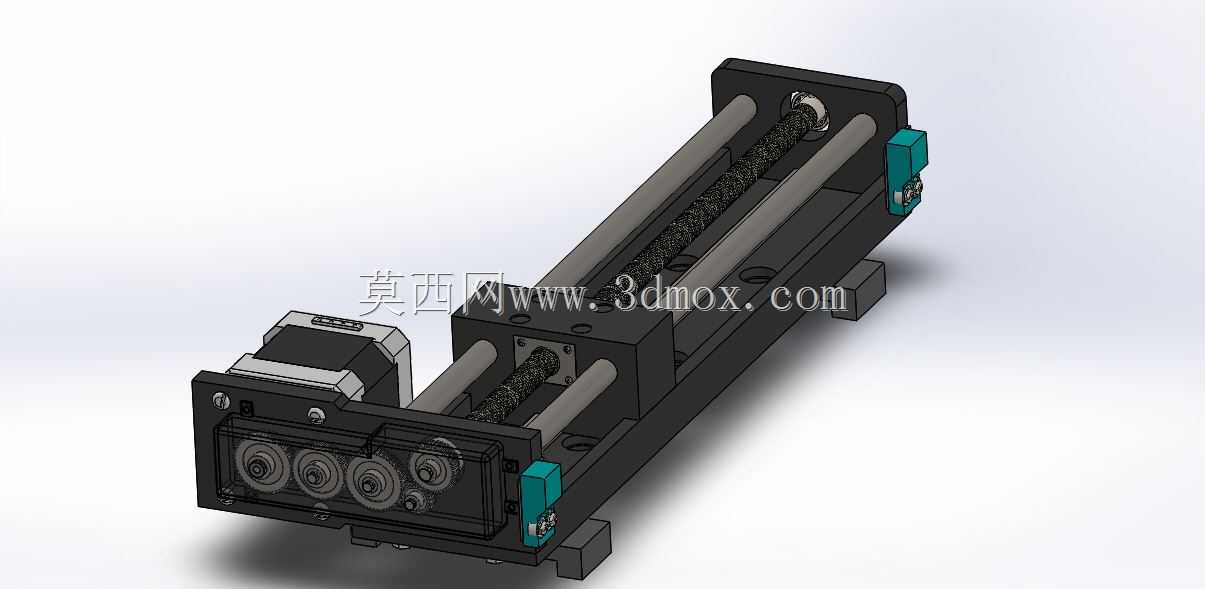

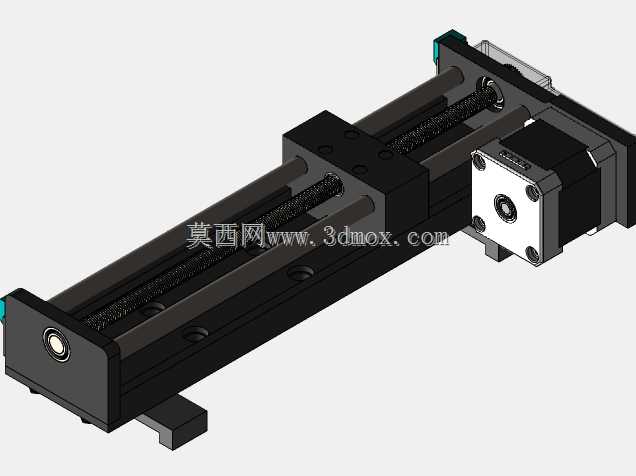

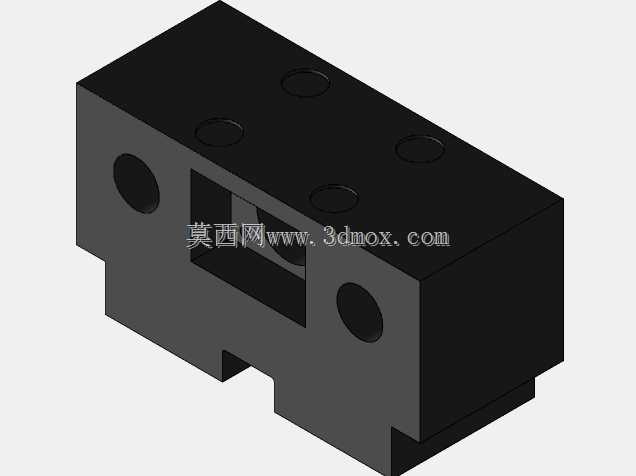

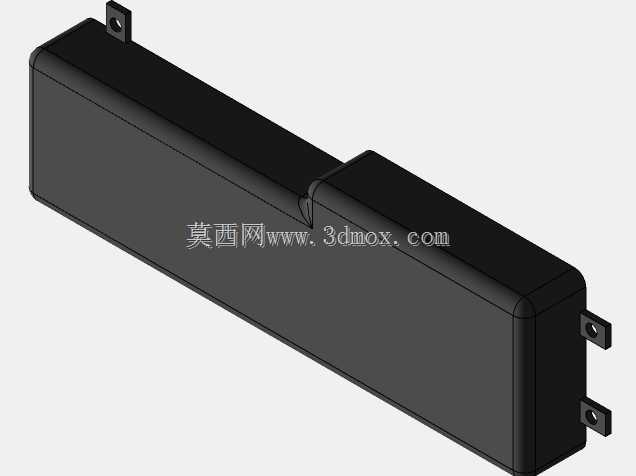

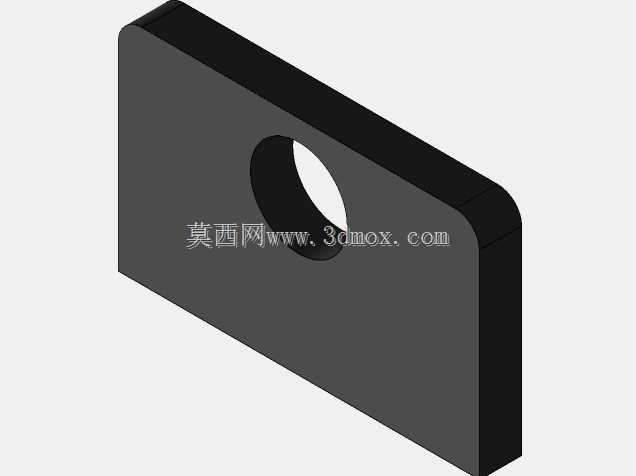

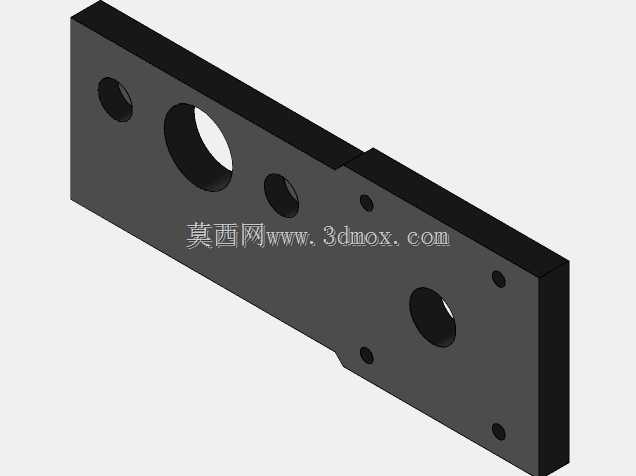

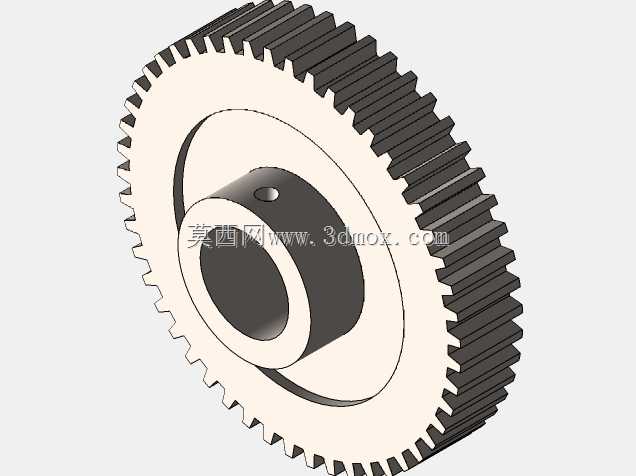

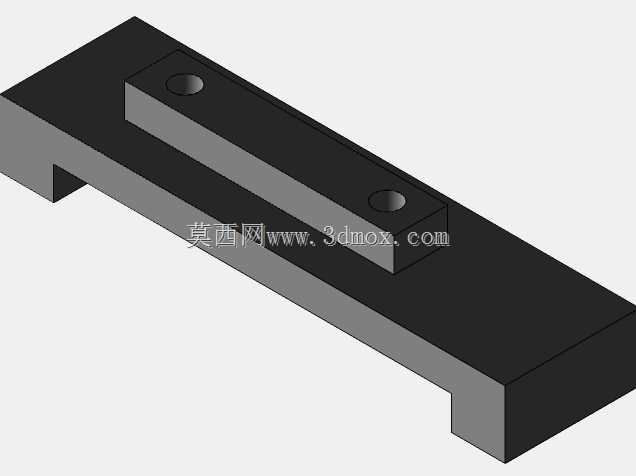

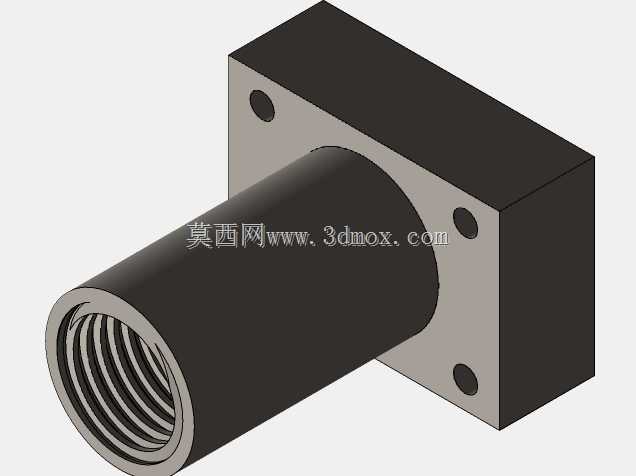

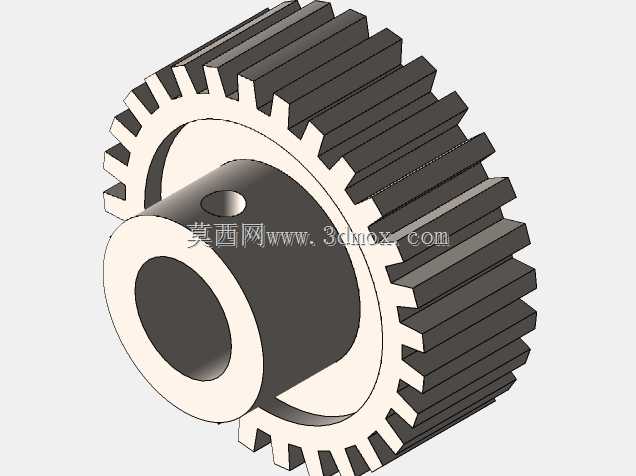

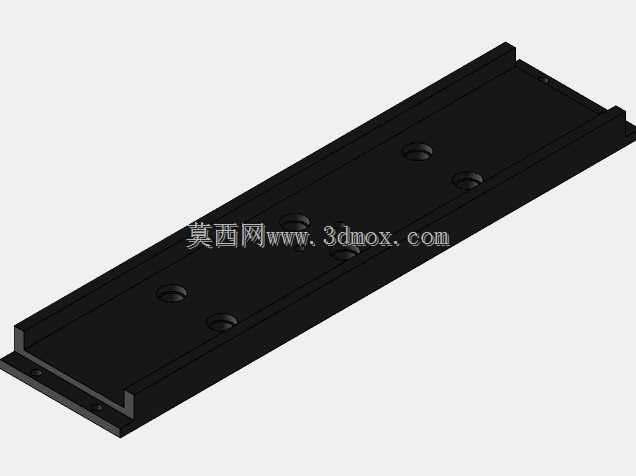

在3C电子零部件装配、小型工件点胶涂覆、实验室自动化采样平台这类对行程重复定位精度有较高要求的工位上，这类单轴线性驱动装置是搭建自动化执行端的核心基础部件，区别于皮带传动的长行程低刚性方案，丝杠驱动的结构在短行程高频往复工况下能保持更稳定的传动精度，不会出现长期运行后皮带蠕变导致的定位偏移问题。整套装置的结构逻辑围绕传动、导向、限位、驱动四个核心功能模块搭建，作为导向承载的接地轴采用双光轴平行布置的方案，光轴两端通过端座锁紧固定，滑动托架内部配套直线轴承与光轴配合，相比单导轨侧装的结构，双光轴支撑能承受更大的垂直于运动方向的倾覆力矩，在搭载小型视觉检测相机、点胶阀这类侧装负载时，不会出现滑台运行卡顿、导向件偏磨的问题。驱动端采用丝杠直连的传动结构，丝杠螺母与滑动托架刚性连接，将电机的旋转运动直接转化为托架的直线往复运动，传动链短反向间隙小，端侧集成的同步带轮传动结构可灵活调整电机安装位置，既可以选择电机直连安装压缩整体长度，也能通过同步带传动将电机侧置，适配安装空间局促的设备内部布局。两端的限位开关直接集成在模组端座上，无需用户额外安装触发挡块，托架运行到行程极限位置时会直接触发开关信号，切断电机动力输出，避免硬碰撞导致丝杠、光轴变形。整套模组采用一体化基座设计，所有零部件都集成在同一根铝制基座上，安装时只需通过基座底部的安装孔直接锁附在设备台面即可，不需要额外调整导向轴与丝杠的平行度，降低现场装配的调试难度。从安装边界来看，这类模组的整体宽度控制在窄幅尺寸范围内，多台并排搭建XY十字滑台时不会出现相邻模组干涉的问题，托架表面预留了标准的螺纹安装孔阵列，可直接搭载不同规格的执行夹具，不需要额外加工过渡连接板。设计时特意将传动部件全部封闭在基座与托架形成的半封闭腔体内，能减少车间环境内的粉尘、切削碎屑落在丝杠与光轴表面，延长日常维护的周期，端侧预留的注油孔可直接对丝杠螺母加注润滑脂，不需要拆解模组就能完成日常保养作业。
