FRC竞赛机器人用回转支承炮塔转台结构

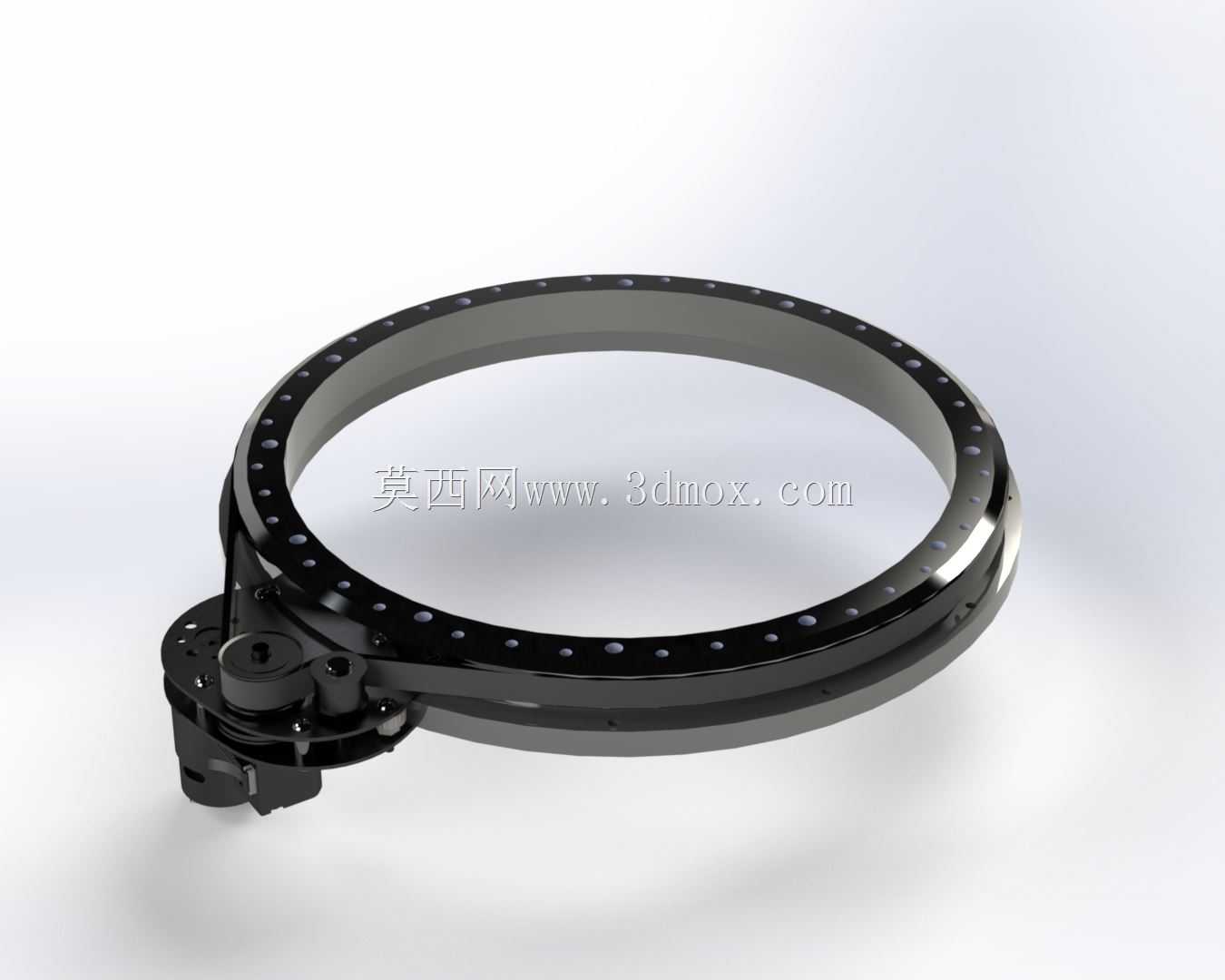

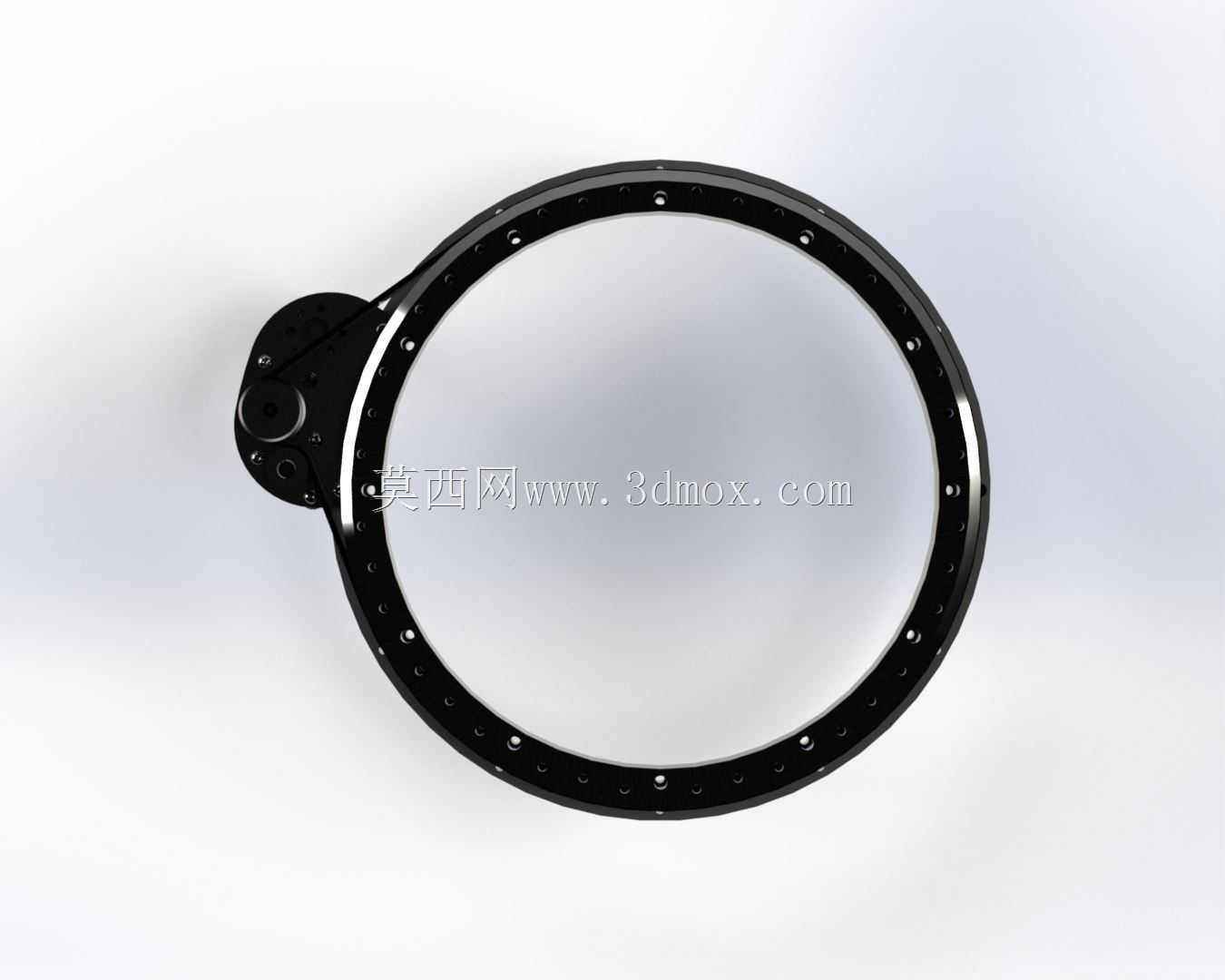

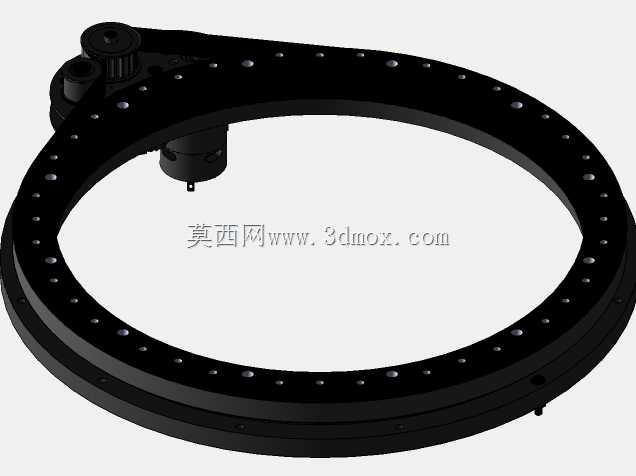

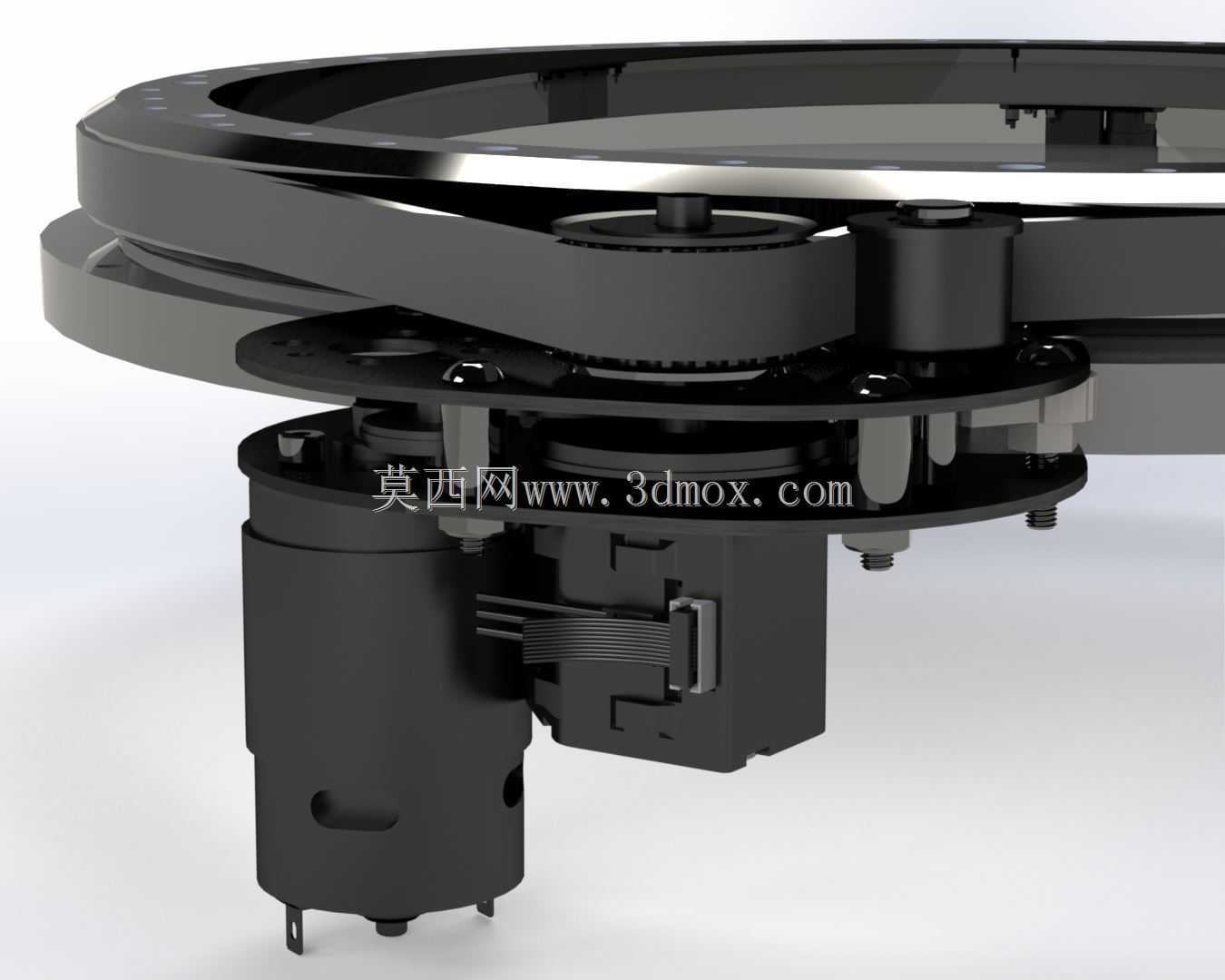

该回转式转台结构最初面向FRC机器人竞赛场景开发，核心承担机器人上部作业机构的回转承载与角度切换功能，可适配搭载投射机构、机械臂、视觉检测模组等多种上部负载，满足竞赛场景下快速转向、多工位作业的动作需求，也可迁移至小型自动化设备、轻型作业云台、教学演示装置等需要小体积回转承载的场景中使用。结构采用外圈带安装孔的回转支承作为核心承载部件，支承外圈沿圆周方向均布螺纹安装孔，可直接通过螺栓与上部搭载的作业平台连接，无需额外设计转接法兰，有效压缩整体安装高度；内圈与下部安装基座固定，配合侧置的驱动模组实现整周回转动作，驱动端集成在支承侧下方，通过齿轮啮合带动外圈转动，驱动模组的安装座与支承基座一体设计，减少了装配环节的同轴度调试工作量。设计过程中优先考虑了竞赛场景下的抗冲击需求，支承滚道采用适配径向、轴向联合载荷的接触角度设计，可承受上部投射机构发射时的后坐冲击力，同时兼顾机器人快速移动、急停转向时的倾覆力矩，避免回转过程中出现卡滞、晃动问题。安装边界方面，回转支承的外圈安装孔节圆直径与上部平台的安装孔位完全匹配，下部基座预留了四个沉头安装孔，可直接固定在机器人上层框架的铝型材安装面上，驱动模组的出线口朝向基座侧方，方便与机器人主控舱的走线槽对接，避免回转过程中出现线缆缠绕问题。结构的驱动端预留了标准舵机、直流减速电机的安装位，可根据实际负载大小、回转速度需求灵活选配驱动元件，支承侧方设置的机械限位凸台可根据作业需求调整限位角度，限制回转行程避免线缆扭断，也可拆除凸台实现360度连续回转。整体结构的外露部件均做了圆角处理，避免竞赛过程中剐蹭线缆、碰撞其他参赛设备，所有安装孔位均设计了足够的螺纹啮合长度，保证反复拆装调试过程中不会出现滑牙问题，基座与支承的配合面设置了定位止口，装配时无需反复调整同轴度，可快速完成整机组装，适配竞赛备赛阶段的快速迭代调试需求。
