猎鹰FX无刷电机高精度三维结构设计

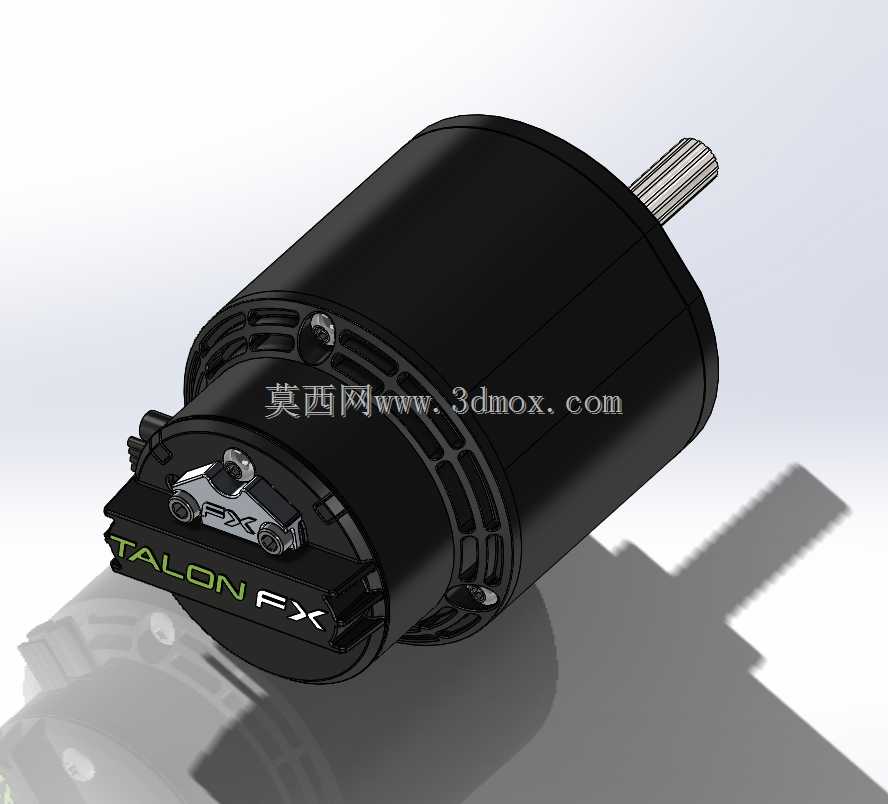

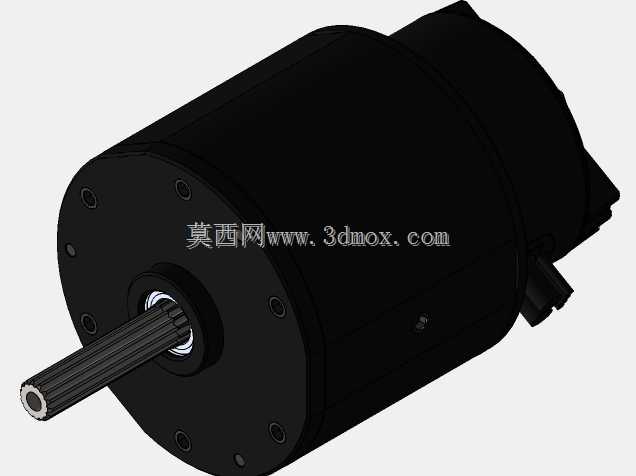

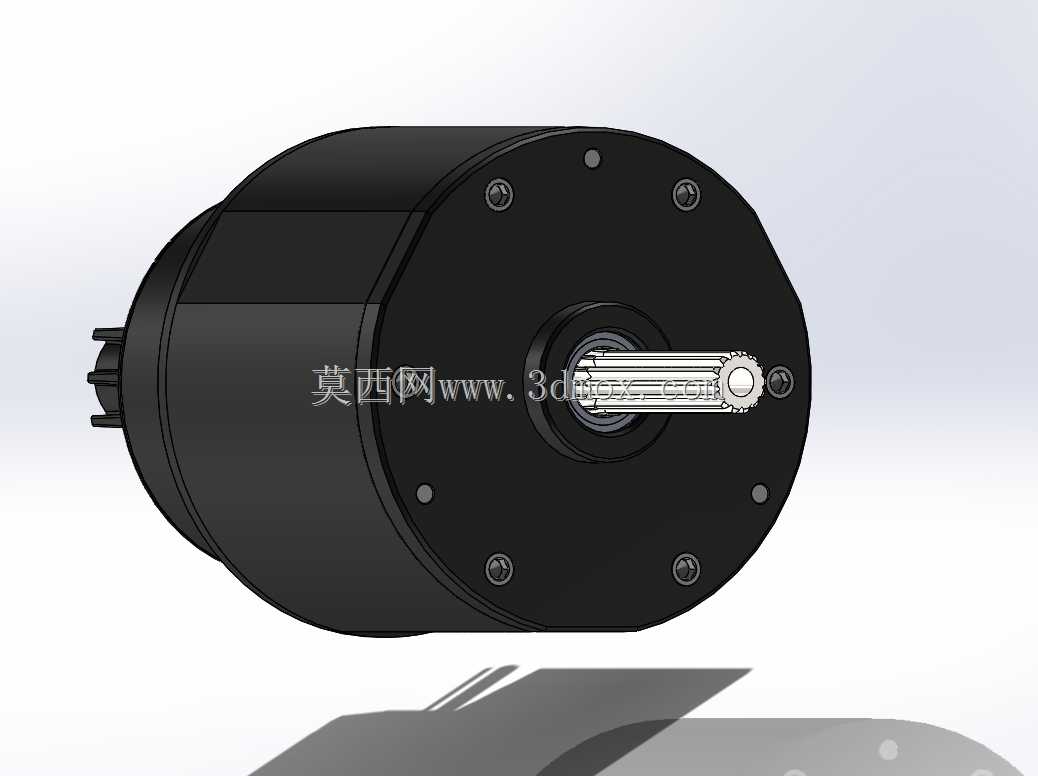

　　这款无刷电机的三维结构设计，核心围绕高功率密度动力输出场景展开，常见于竞技级遥控模型、小型移动机器人、定制化动力模组等对动力响应、重量控制有严苛要求的应用场景。从结构设计逻辑来看，输出轴采用标准滚齿花键结构，可直接匹配常规联轴器、传动齿轮等标准传动件，轴伸长度经过适配性校核，既保证传动配合的接触长度足够传递额定扭矩，又不会因为轴伸过长增加悬臂负载，影响轴承使用寿命。电机主体外壳采用一体化筒式结构，外壳表面预留了周向分布的散热筋结构，在三维建模阶段就对散热通道的气流走向做了适配，当电机随搭载设备高速移动时，气流可顺着散热筋间隙快速带走绕组工作产生的热量，避免持续高负载下出现退磁风险。端盖部分采用分体式锁紧结构，

　　端盖上的标识区域做了下沉式设计，既可以粘贴品牌标识，也不会因为标识凸起影响安装时的平面贴合度，端盖与筒体的配合面做了止口定位设计，装配时可直接通过止口保证同轴度，降低装配过程中的同轴度调校难度，也能减少高速运转时的径向跳动。从安装边界来看，电机筒体的外径、总长度都做了标准化适配，可兼容市面上多数常规尺寸的电机安装座，安装孔位的分布圆直径、孔深都经过校核，既保证锁紧强度足够，又不会因为孔深过深击穿筒体内部的绕组容纳腔。出线端的结构做了防拉扯设计，线缆出口处预留了固线结构的安装位，可避免设备运行过程中线缆反复弯折出现断裂，也能防止外力拉扯直接作用在绕组接线端造成脱焊。建模过程中对内部定子、转子的配合间隙做了精准还原，

　　气隙尺寸控制在合理区间，既保证磁路效率，又避免转子高速转动时出现扫膛问题。轴承位的公差配合在模型里做了明确的结构标注，装配时可直接参考模型的尺寸公差选择对应配合等级的轴承，减少后期样机试制的适配成本。这款电机的结构设计没有冗余的装饰性结构，所有外部造型都服务于功能需求，比如端盖的锁紧螺丝位置做了沉孔设计，螺丝锁紧后不会突出安装平面，不会对周边安装的其他部件造成干涉，整体结构紧凑，在有限的体积内最大化预留了绕组、磁钢的安装空间，兼顾了动力输出能力与安装适配性，不管是做设备选型的结构校核，还是做同类电机的设计参考，都能提供精准的结构尺寸依据。
