多工位联动式低成本工件夹持装置

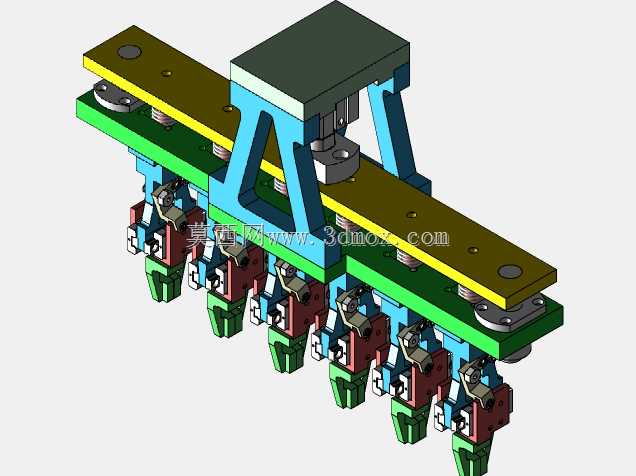

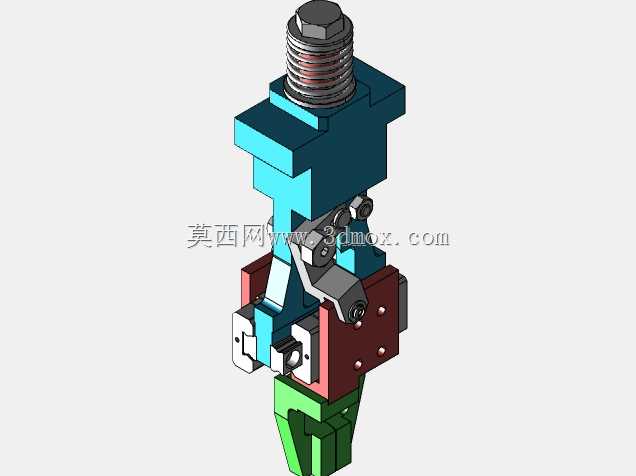

在小规格工件批量上下料、多工位同步转运的自动化产线场景中，单工位独立驱动的夹持方案往往会带来气路元件冗余、控制逻辑复杂、整体成本偏高的问题，这款多夹持端联动的夹持结构正是针对这类痛点做的定向设计。整套结构采用单动力输入的联动传动逻辑，仅靠上部的单个驱动元件即可带动下方六组夹持爪同步完成开合动作，相比每个夹持位单独配置驱动气缸的方案，能大幅减少气动元件的采购成本，同时简化气路布线与PLC控制点位，降低设备整体的调试与后期维护难度。从结构布局来看，上部的安装基座预留了标准的设备对接接口，可直接固定在移栽机械手的末端法兰或者直线滑台的移动滑座上，安装边界适配市面上多数常规移栽设备的接口尺寸，不需要额外做转接板的定制加工。上下两层平行的承载板之间设置了缓冲复位弹簧，在夹持动作执行时能提供均匀的压紧力，避免刚性冲击损伤工件表面，同时也能补偿不同工件之间的微小尺寸公差，保证每组夹持爪都能稳定接触工件，不会出现个别工位夹空、夹不牢的情况。下方的六组夹持爪采用模块化的铰接结构，每个夹爪的夹持接触面都做了防滑的齿形结构设计，针对小型注塑件、冲压件、电子元器件等规则小零件的夹持场景，能提供足够的摩擦力，在高速移栽的过程中不会出现工件脱落的问题。设计过程中特意将传动连杆做了等距排布，相邻夹持位的间距匹配常规多工位料盘的穴距，可直接对应料盘上的六个工件位置，一次性完成整排工件的取放动作，相比单夹爪逐次取放的方案，能将单批次上下料的动作时间压缩到原来的六分之一，大幅提升产线的上下料节拍。整套结构的受力路径经过优化，驱动端的动力通过中部的梯形架结构均匀分配到每一组传动连杆上，不会出现远端夹爪夹紧力不足的问题，所有铰接位置都预留了自润滑轴承的安装位，长期往复运行也不会出现磨损卡顿的情况，适合在3C电子装配、小五金件加工、注塑件取出等需要批量抓取小工件的自动化工位上使用，整体结构紧凑，安装后不会占用过多的设备周边空间，也不会和料盘、工位治具产生运动干涉。
