多吸盘阵列式真空夹持搬运机构

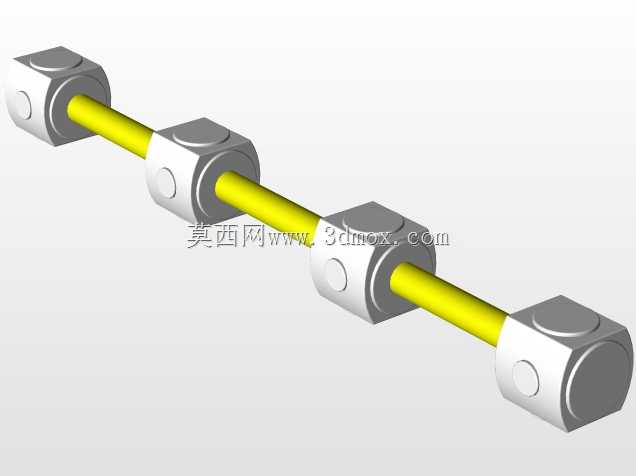

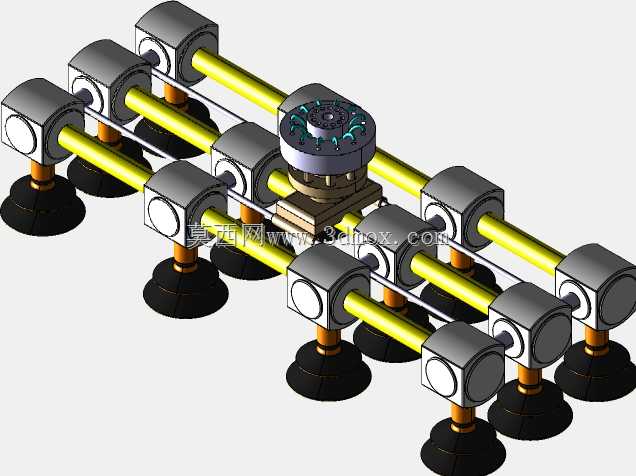

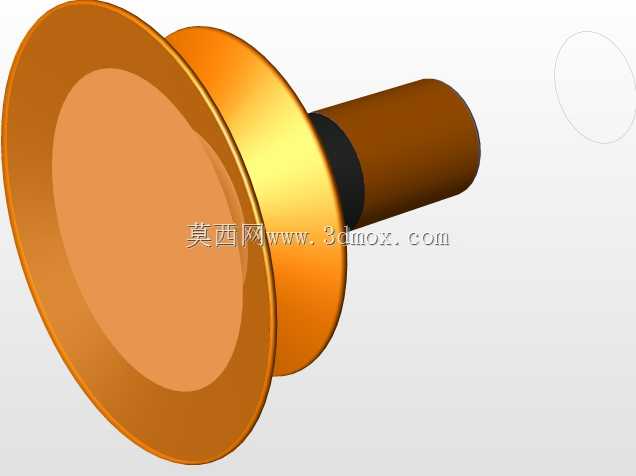

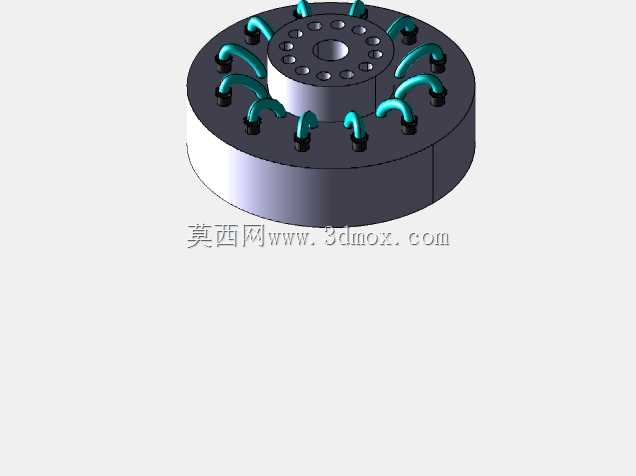

这套多吸盘阵列式真空夹持机构，主要面向自动化产线中平整表面工件的码垛、转运与装配工序，适配纸箱、塑料壳体、平整金属板材、玻璃面板等多种无孔刚性或半刚性工件的抓取作业，在包装线后段码垛、家电装配线上料、钣金件工序间转序场景中应用广泛。从结构布局来看，主体采用双平行横梁作为承载基体，横梁上通过快装锁紧座均匀排布12组独立真空吸盘组件，每组吸盘配套独立的缓冲导杆与密封接头，可在接触工件时提供10-15mm的自适应压缩行程，抵消工件摆放高度差、工件自身平面度误差带来的吸附间隙问题，避免单组吸盘漏气导致整体抓取失效。中部集成标准法兰连接座，可直接适配六轴工业机器人末端、桁架机械手Z轴输出端，连接座下方预留真空汇流板安装位，可将12组吸盘的气路统一汇流至单路真空发生器接口，也可根据分区控制需求拆分多路气路，实现不同尺寸工件的分组吸附，减少不必要的真空流量损耗。设计过程中优先考虑了安装边界的通用性，横梁间距、吸盘安装座的位置均采用可调节结构，松开锁紧螺钉即可沿横梁轴向调整吸盘的横向排布间距，也可沿垂直横梁方向调整吸盘的纵向位置，适配不同长宽尺寸的工件抓取需求，无需重新加工安装板即可快速换型。吸盘选用丁腈橡胶材质的波纹吸盘，接触工件时可形成可靠的密封面，同时不会划伤工件表面，导杆部分内置微型压缩弹簧，在吸盘接触工件时提供稳定的预紧力，避免刚性碰撞导致工件或吸盘损坏。气路接头采用快插式结构，日常维护更换吸盘时无需拆卸整体管路，单组组件更换耗时不超过2分钟，可有效降低产线停机维护时间。整体结构的受力经过校核，双横梁采用硬质铝合金型材加工，在满负载抓取15kg工件时横梁形变量不超过0.2mm，保证搬运过程中工件不会出现倾斜、脱落风险。安装时需注意末端法兰与机械臂的连接同轴度，避免偏心负载导致机械臂关节受力异常，同时真空管路需预留足够的弯曲半径，避免机械臂运动过程中管路弯折导致气路堵塞。
