手动C型夹持固定工装结构设计

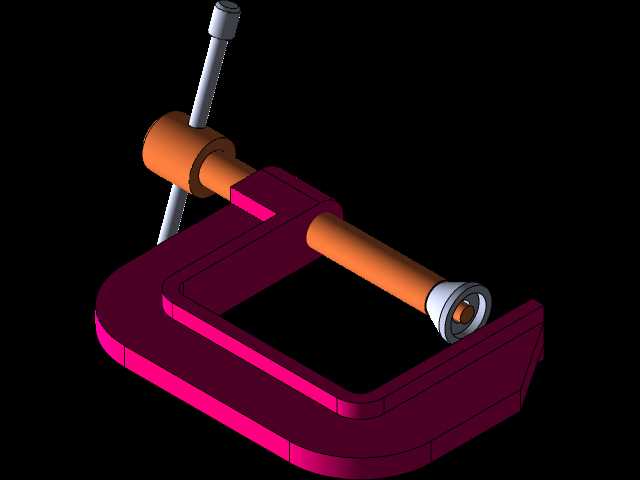

这款C型夹持结构是机械加工、装配维修场景中十分常用的手动紧固工装，日常在小型零件铣削加工的工位辅助固定、钣金件粘接时的对位压紧、管路装配时的临时对位锁止、木工小件裁切时的工件固定场景中都能见到它的应用，相比大型液压或气动夹具，它无需外接动力源，单人即可快速操作，适配多类零散作业的临时固定需求。从结构设计逻辑来看，整体采用C型开口的框架作为主体承载结构，开口跨度决定了它可容纳的工件最大厚度，底座做了加宽加厚的平整处理，放置在工作台面时可保证足够的接触面积，避免夹持过程中出现侧翻或滑移；框架主体采用等截面的弯折结构，在保证整体刚性的前提下尽可能减少冗余材料，控制整体重量便于手持挪动。传动部分采用梯形螺纹副配合转动压杆，梯形螺纹具备良好的自锁性能，当旋动压杆带动顶头压紧工件后，不会因为作业过程中的振动出现松脱，压杆的加长力臂设计可以让操作人员施加较小的握力就获得足够的压紧力，顶头位置做了可小角度摆动的活络结构，在压紧表面存在轻微斜度的工件时，顶头可以自动贴合工件表面，避免局部应力集中压伤工件表面，同时保证压紧力均匀分布。设计过程中需要重点校核C型框架的开口处抗弯强度，当压杆施加最大额定压紧力时，框架开口端的变形量需要控制在允许范围内，避免长期使用出现框架张口变形导致夹持失效；压杆与框架的配合螺纹段需要做足够的啮合长度，保证螺纹受力均匀，避免出现滑牙问题。安装使用时没有复杂的固定要求，仅需将底座平稳放置在平整工作台面，根据工件厚度调整螺杆伸出长度，将工件置于C型开口的底座承压面与活动顶头之间，旋动压杆直至顶头压紧工件即可，作业完成后反向旋动压杆即可松脱取下工件。这类夹持工装的整体尺寸偏向小型化，开口行程覆盖日常多数小型零件的夹持需求，整体轮廓没有突出的尖锐棱角，挪动和使用过程中不会剐蹭操作人员或周边工件，框架表面做了氧化或喷塑处理，在车间多油污、多切削液的使用环境下具备基础的防锈能力，长期使用也不会轻易出现锈蚀卡滞的问题。在实际选型使用时，需要根据待夹持工件的厚度、所需压紧力大小匹配合适规格的C夹，避免超行程使用或者超负载压紧导致结构变形损坏，针对表面精度要求较高的工件，还可以在顶头和底座承压面加装软质垫层，避免压痕影响工件外观质量。
