ABB双立柱式工件变位定位装置

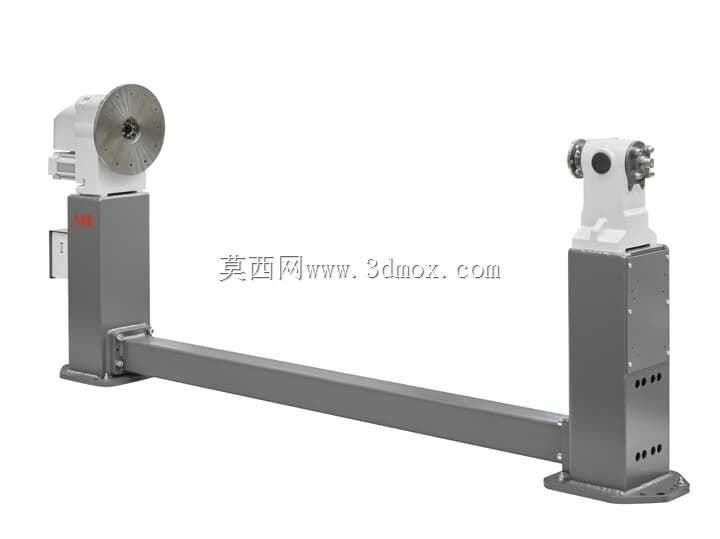

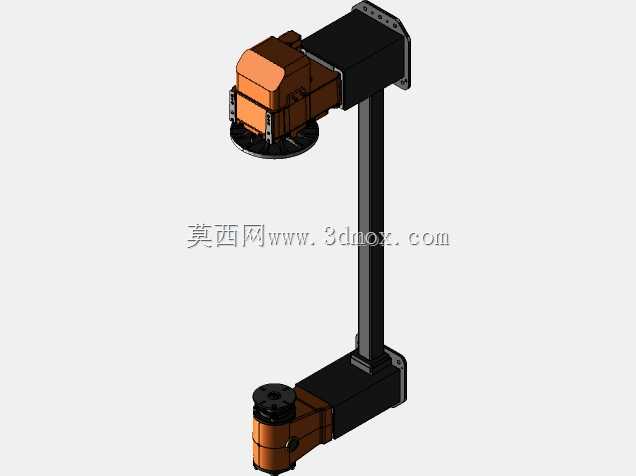

在弧焊、热切割这类需要工件多方位变换姿态的加工场景里，工件定位装置的刚性、回转精度、负载适配性直接决定了最终加工质量，这套双立柱式定位装置就是针对长条形、大跨度工件的加工需求做的结构优化。从结构布局来看，它采用两端对称的立柱支撑方案，底部通过整根连接梁将两侧立柱连为整体，这种设计能有效抵消单侧负载带来的倾覆力矩，避免长工件装夹后出现中部下垂、两端同轴度超差的问题，相比单悬臂式定位器，它的负载冗余更大，装夹长度适配范围也更宽。两侧立柱的顶端分别设置了回转驱动端和从动支撑端，驱动端内置回转传动机构，可带动装夹在两端法兰盘上的工件做整周回转，从动端配套可适配不同规格工件的连接接口，安装时可根据工件实际长度调整两端的相对间距，安装底座预留了多组地脚螺栓孔，可直接固定在车间硬化地面或者设备安装平台上，不需要额外做复杂的地基改造，安装边界的预留尺寸可根据工件最大回转直径做对应调整，保证工件回转过程中不会和周边设备、防护栏产生干涉。设计过程中优先考虑了加工过程中的受力特性，立柱主体采用箱型焊接结构，内部布置加强筋提升抗扭刚性，连接梁和立柱之间采用螺栓加定位销的连接方式，既保证装配精度，也方便后期拆解运输。实际应用时，它可以和焊接机器人、切割机器人配套组成工作站，工件一次装夹后就能通过回转调整到最佳加工角度，不需要工人反复拆装翻面，能大幅降低重复装夹带来的定位误差，也能减少工人在高危焊接、切割工位的停留时间。两端的法兰盘接口采用标准化设计，可配套不同规格的卡盘、专用夹具，适配不同截面形状的工件，不管是型材类长工件，还是焊接成型的框架类构件，都能实现稳定装夹。回转机构的传动间隙经过优化控制，在频繁启停、变向回转的工况下也能保持稳定的定位精度，不会因为反向间隙导致加工轨迹偏移。整体结构的外露部分做了平整化处理，没有突出的尖锐棱角，能减少焊渣、切割碎屑的堆积，日常维护时只需要定期检查回转部位的润滑状态、连接螺栓的预紧力即可，维护难度较低。在工作站布局时，可将该定位器布置在机器人的可达工作范围中心位置，配合安全防护围栏、光栅等安全装置，就能组成全自动加工单元，适配中小批量多品种工件的加工需求，相比专用定位工装，它的通用适配性更强，不需要针对单一工件做大量的工装改造，能缩短生产准备周期。
