普通车床用方形四工位可转位锁紧刀架

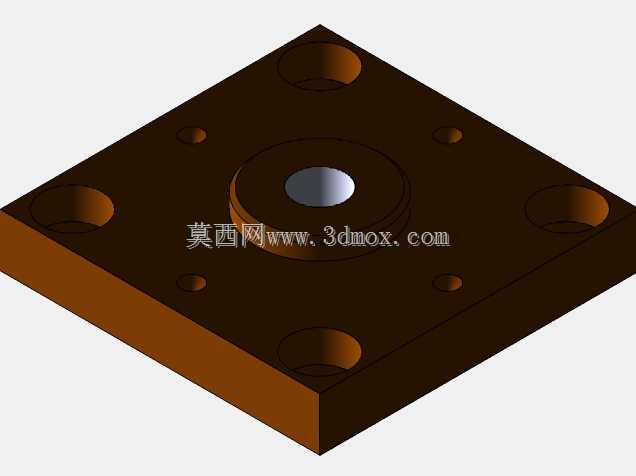

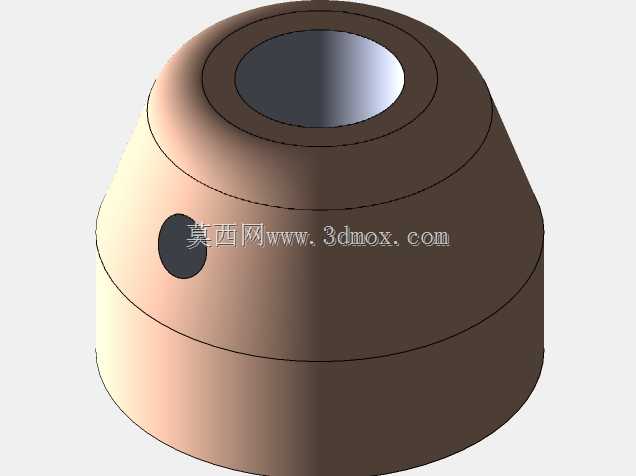

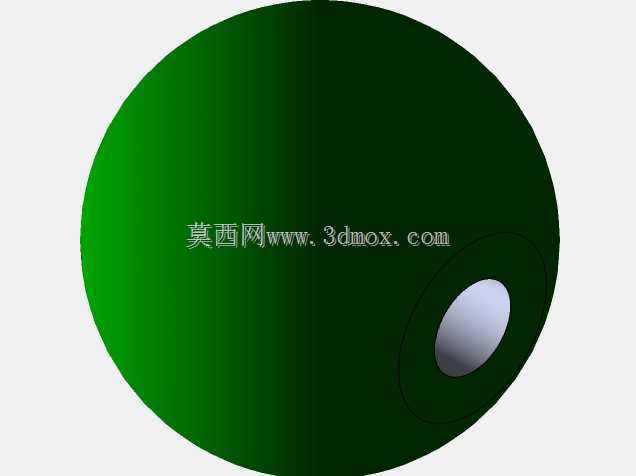

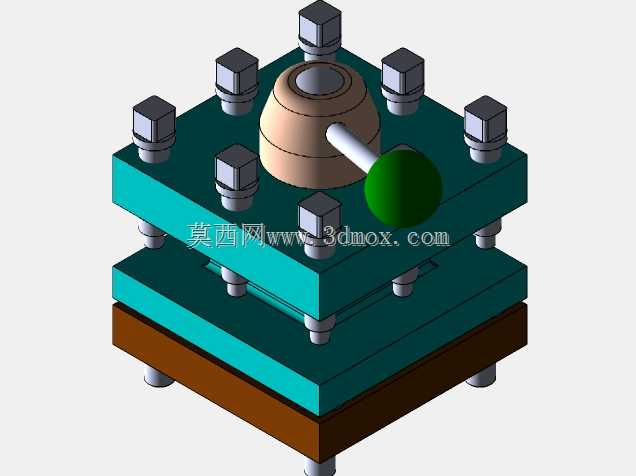

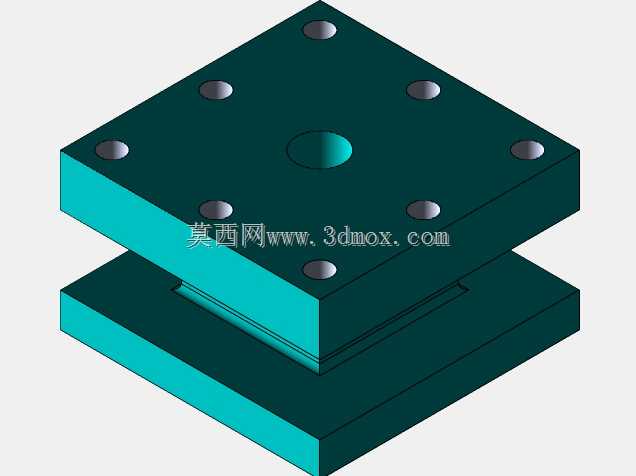

在普通卧式车床的切削加工作业场景中，方形刀架是直接承担刀具装夹、工位切换与切削载荷传递的核心功能部件，其结构可靠性直接决定加工过程的稳定性与工件加工精度。这款方形刀架采用四层叠装式结构设计，最下方为安装定位底板，通过螺栓结构与车床中拖板的安装基面实现刚性连接，底板上设置有定位销孔与螺栓过孔，安装时需保证刀架回转中心与车床主轴轴线的同轴度误差控制在允许范围内，避免工位切换后刀具刀尖高度出现偏差。刀架主体可同时装夹四组不同用途的切削刀具，覆盖外圆车削、端面车削、内孔加工、切槽切断等常规车削工序的使用需求，工位切换时通过操作侧方的手柄驱动内部锁紧机构动作，先解除上刀体的定位锁止，转动上刀体至目标工位后，反向扳动手柄即可完成定位与锁紧，整套切换动作无需额外辅助工具，可在数秒内完成工位转换，有效减少单件加工过程中的换刀辅助时间。从结构设计逻辑来看，刀架上表面均匀分布的八组压紧螺栓，用于将装夹在刀架安装槽内的刀具刀柄牢牢压紧，螺栓的压紧力经过力学核算，既可以保证在大进给量切削、重切削工况下刀具不会出现位移或窜动，又不会因压紧力过大导致刀架本体产生形变影响定位精度。刀架中部的回转定位结构采用端面齿盘定位形式，定位重复精度可满足常规精车工序的公差要求，锁紧机构采用斜面增力结构，操作手柄的输入力矩经过增力结构放大后，可提供足够的锁紧力，抵抗切削过程中产生的径向与轴向切削力，避免切削过程中出现刀架松动、让刀等问题。在安装边界方面，这款方形刀架的底板安装尺寸适配多数中小型普通卧式车床的中拖板安装规格，安装后刀架上表面距离车床主轴中心的高度符合常规车床的中心高要求，无需额外加装垫铁即可匹配标准刀柄高度的车刀使用，刀架回转过程中的最大外轮廓不会与车床床身、尾座等周边部件产生运动干涉，可适配的最大刀柄截面尺寸覆盖常规焊接车刀、机夹车刀的装夹范围。日常使用过程中，需定期向刀架的回转配合面加注润滑油，减少转动副的磨损，保证工位切换动作顺畅，同时需定期检查锁紧机构的锁紧行程，当出现锁紧不到位的情况时及时调整内部锁紧螺母的预紧量，避免因锁紧失效影响加工质量。
