集成行星减速结构的伺服驱动组件

这套集成化传动组件在自动化产线的精密工位应用十分广泛，从3C电子的贴片工位定位、小型装配机械臂的关节驱动，到包装设备的送料辊精准调速，都能见到这类结构的身影。不同于传统电机与减速器分体安装的形式，该组件将伺服驱动单元与行星减速结构做了同轴集成设计，从根源上缩减了动力传输路径上的连接冗余，既降低了分体装配带来的同轴度误差累积，也有效压缩了整套驱动单元的轴向安装尺寸，对于安装空间局促的紧凑型设备而言，能大幅降低布局设计的难度。

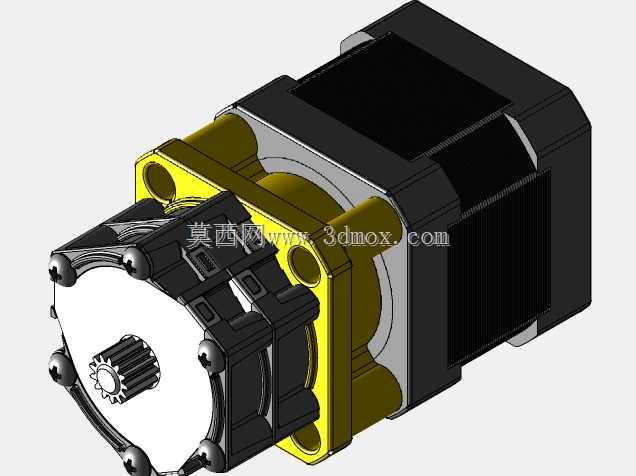

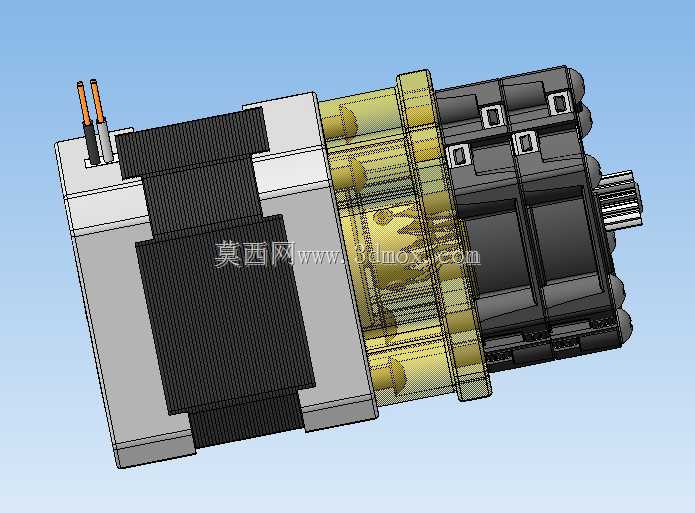

从结构设计逻辑来看，驱动端采用方形机座的伺服本体，尾部预留的动力与信号接线端子采用侧出布局，能避免走线时与周边安装结构产生干涉，接线端的防护结构也能适配车间多尘、有少量切削液飞溅的常规工业场景。中间的减速段采用透明示意的行星轮系结构，设计时通过多级行星齿轮的啮合配比，在保证输出扭矩满足负载需求的前提下，将伺服电机的高转速转化为适配工位需求的低转速高扭矩输出，同时轮系的均载设计能让每颗行星齿轮均匀分担负载，避免局部轮齿受力过大导致的磨损加剧，延长组件的连续运行寿命。输出端采用标准轴伸配合快装连接结构，能直接对接同步带轮、联轴器或者执行负载，不需要额外做转接法兰的定制加工，能减少设计阶段的非标件工作量。

做安装边界校核时需要注意，组件的方形机座四个角预留了标准安装孔位，安装时要保证安装面的平面度公差不超过0.05mm，避免强行锁附导致机座变形，卡滞内部的转子与轮系结构。输出轴的径向负载要控制在允许范围内，悬臂安装的负载需要额外做支撑结构设计，避免轴承受力过大提前失效。日常维护时，减速段的润滑脂填充量要控制在腔体容积的三分之二左右，过量填充会导致运行时温升过高，影响密封件的使用寿命。这类集成驱动组件在选型时，除了核对额定扭矩、额定转速参数，还要重点核算负载的转动惯量与电机转子惯量的匹配比，一般控制在5:1以内才能保证启停时的定位精度，避免出现过冲或者响应滞后的问题，尤其在频繁正反转的往复运动工位，惯量匹配的优先级甚至要高于扭矩参数的校核。
