弧形隐藏式工业合页结构设计

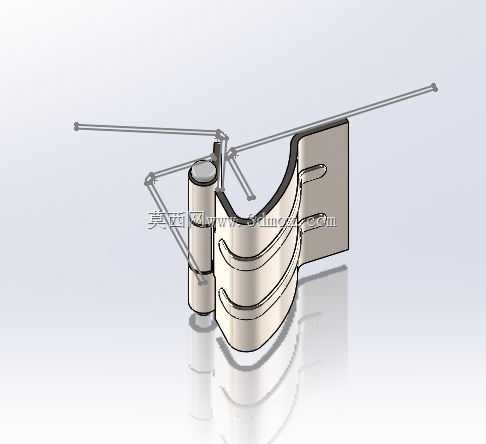

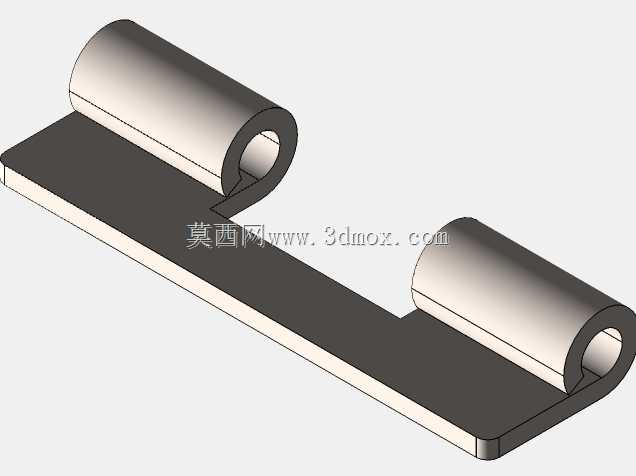

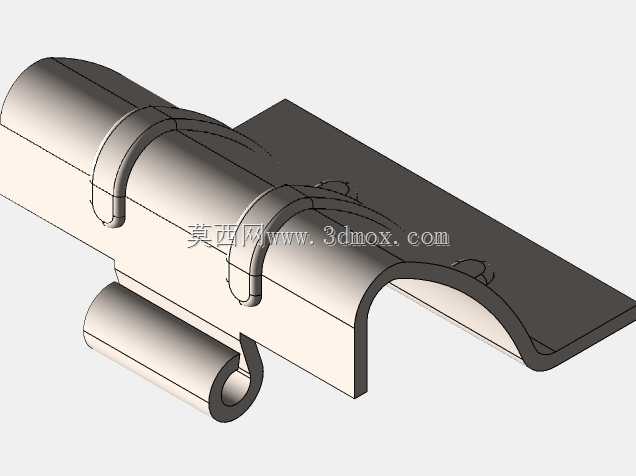

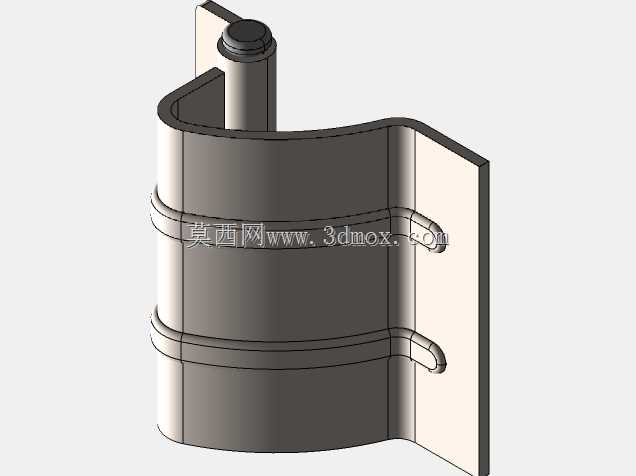

这款弧形合页主要面向有弧形安装面的柜体、设备舱门场景设计，区别于常规平板合页的直边安装结构，其单侧页片做了适配圆弧面的弯曲成型处理，能直接贴合圆柱面、弧形钣金壁完成安装，无需额外加工转接垫块，大幅降低弧形舱门的装配复杂度。在实际设备应用中，这类合页常出现在小型工业设备的圆弧侧舱、电气柜弧形检修门、特种机箱的转动连接部位，解决常规平板合页无法贴合弧面导致的安装凸起、密封间隙不均问题。从功能特性来看，合页采用销轴式转动结构，销轴与页片的配合间隙控制在合理范围，既保证转动无卡滞，又能避免页片晃动带来的门体错位；带安装槽的固定页片支持安装时的位置微调，能抵消钣金加工带来的孔位误差，降低现场装配的对位难度。设计过程中，首先根据目标安装弧面的曲率确定页片的弯曲半径，保证安装后页片完全贴合安装基面，不会出现局部翘曲；转动部位的卷圆结构经过强度校核，在常规舱门重量负载下不会出现变形断裂，页片上的长条形安装孔适配常用的M4、M5规格紧固件，安装时可根据实际布线、内部结构干涉情况调整固定位置。外形尺寸方面，合页整体展开后的安装边界控制在65x70xW68范围内，材料选用t2.3厚度的SPCC冷轧钢板，成型后页片的强度足以支撑常规厚度的钣金舱门，不会出现门体下垂问题；安装时需注意转动侧与固定侧的同轴度，提前预留转动间隙，避免门体开关时与周边结构发生剐蹭。不同于外露式合页，这款合页安装后与弧面贴合度高，外观整体性更强，同时转动部位的结构做了防脱出设计，销轴压装后不会在长期开关震动中松脱，适合有一定震动工况的工业设备使用。在建模过程中，对卷圆部位的成型圆角、页片弯曲处的折弯止裂槽都做了还原，能直接用于钣金展开下料，减少后续工艺调整的工作量。
