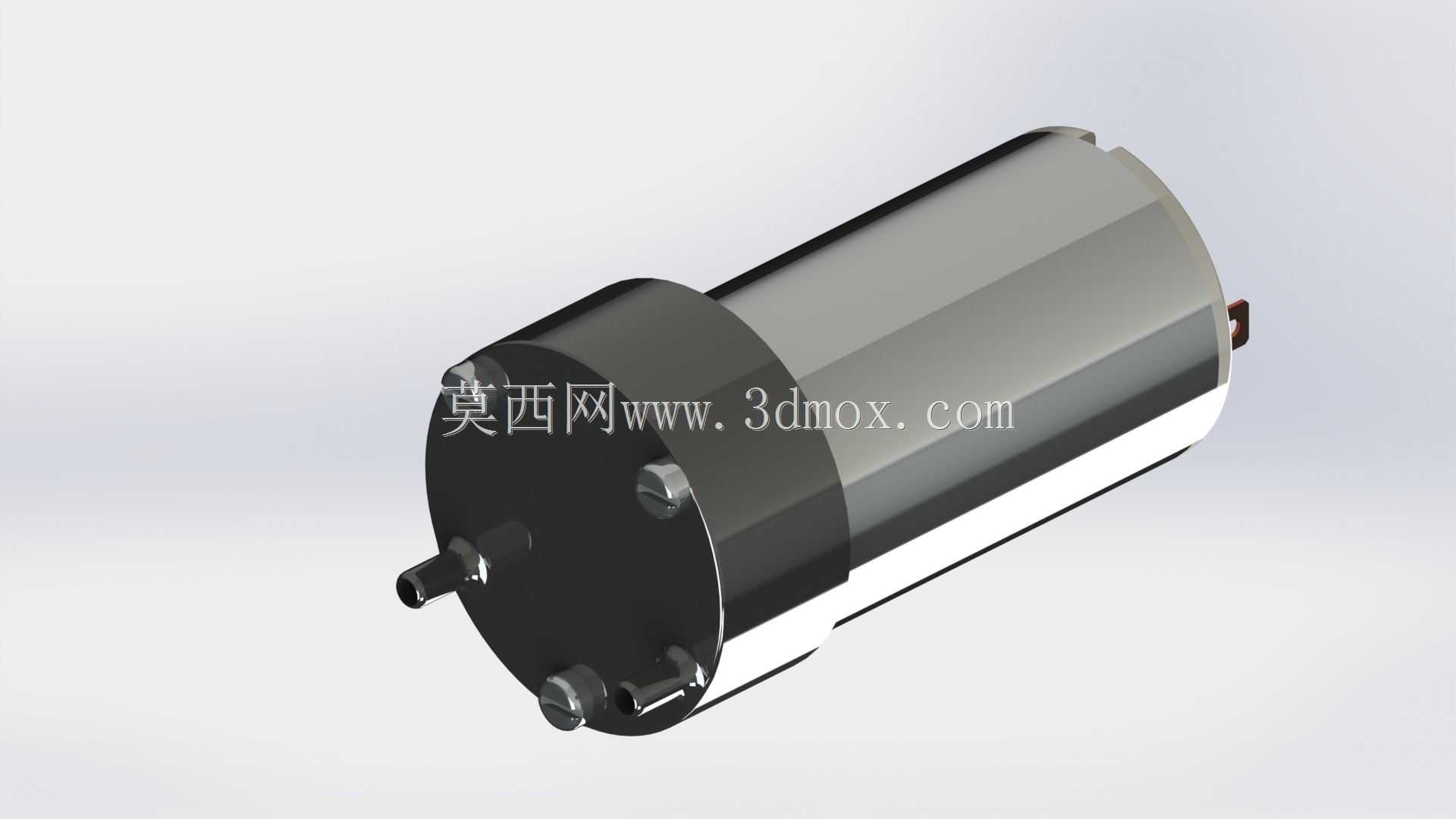

微型直流驱动旋转叶片真空气泵结构

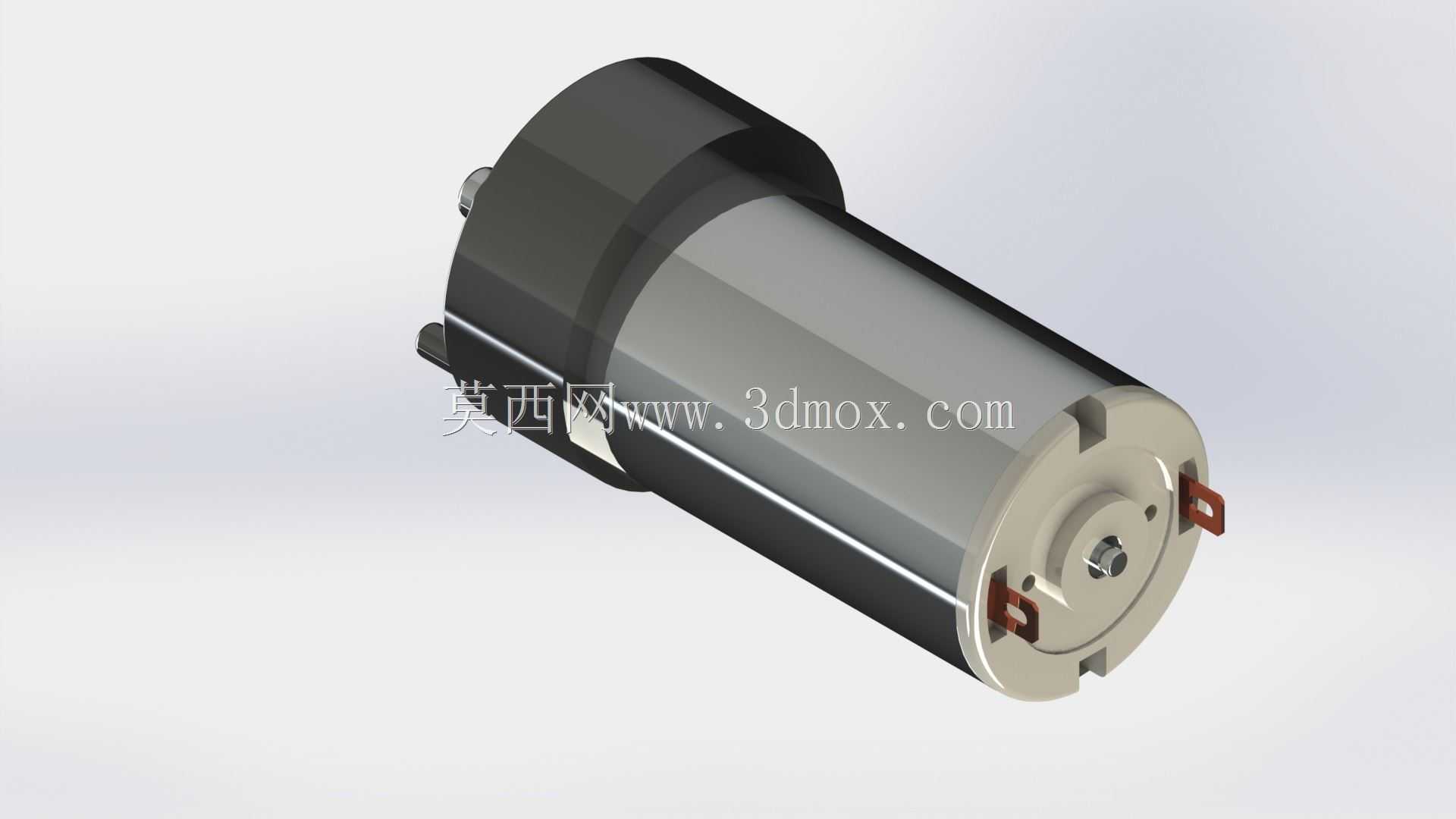

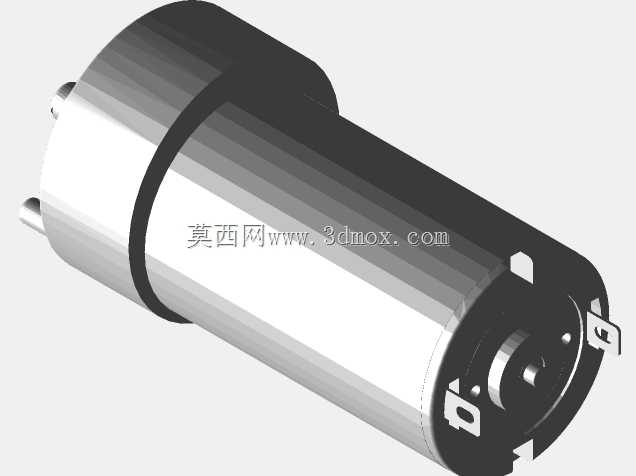

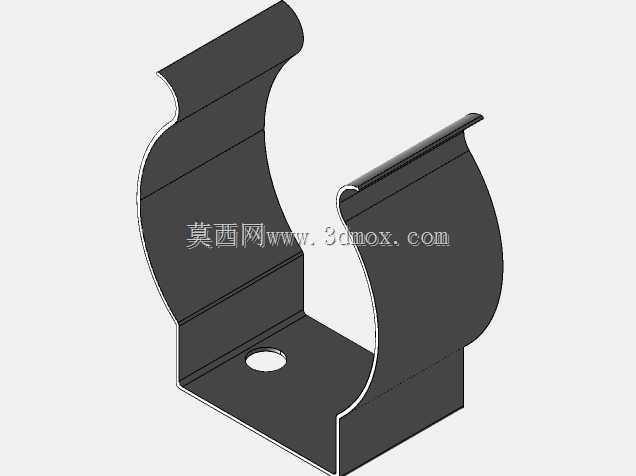

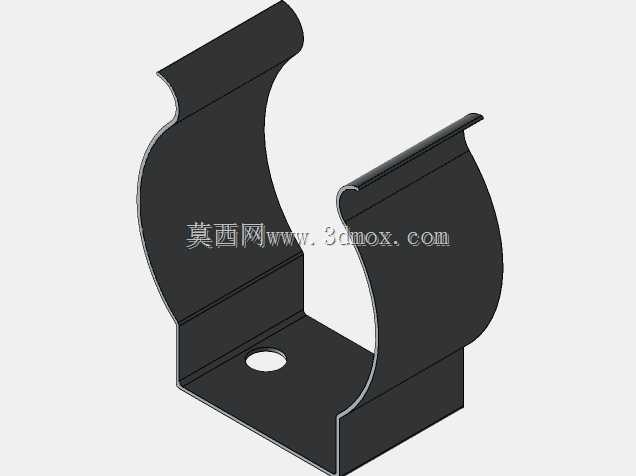

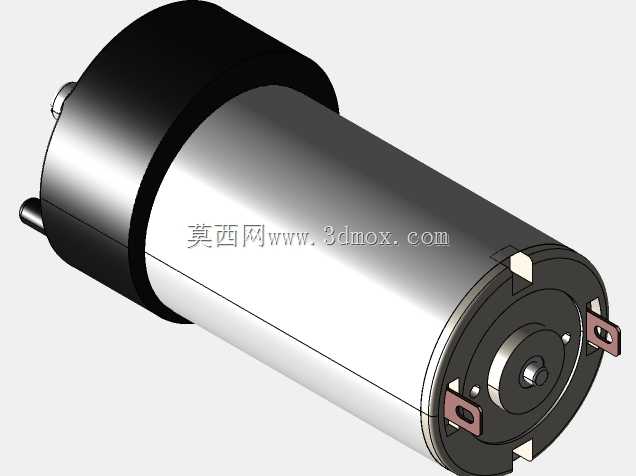

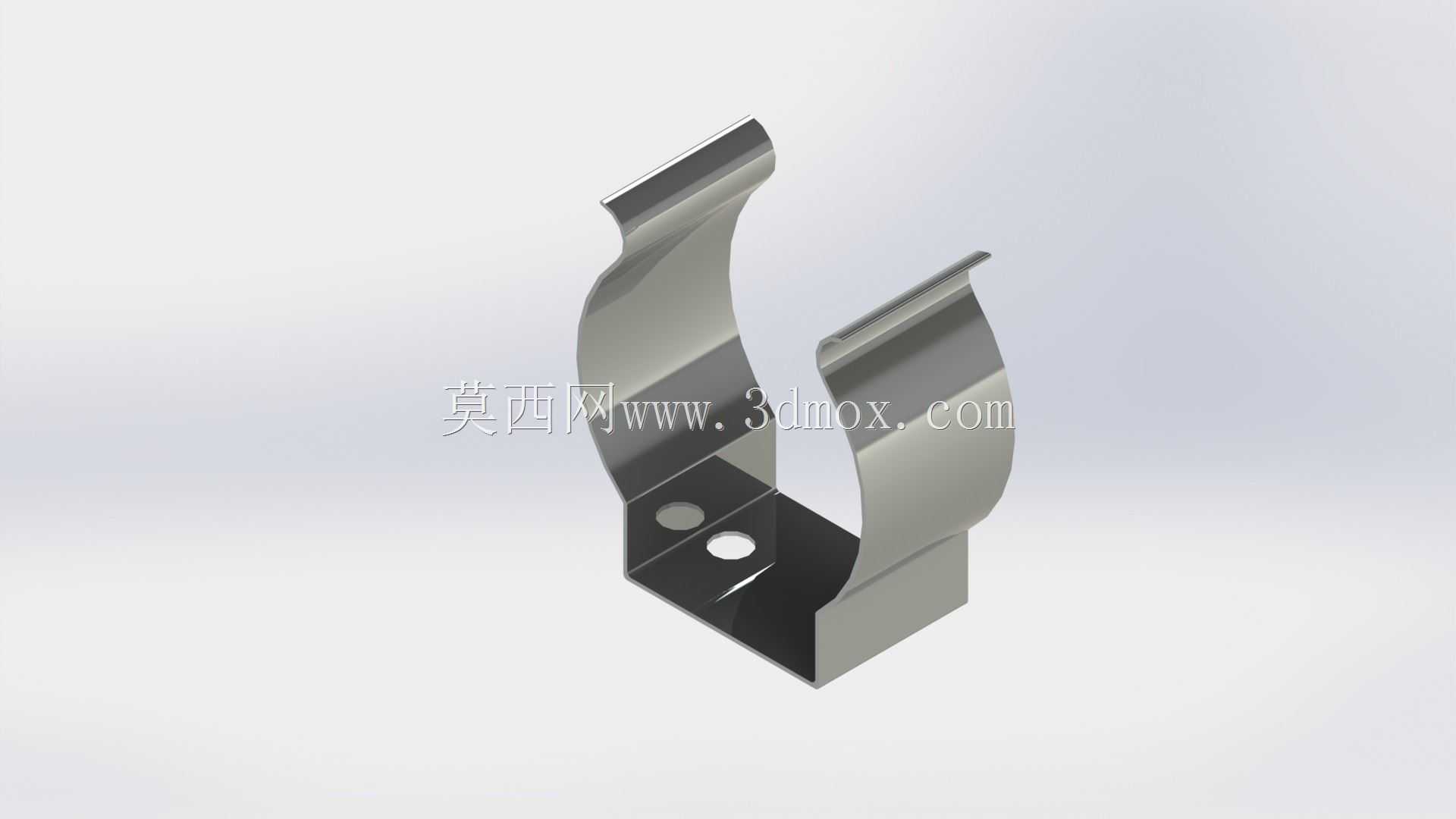

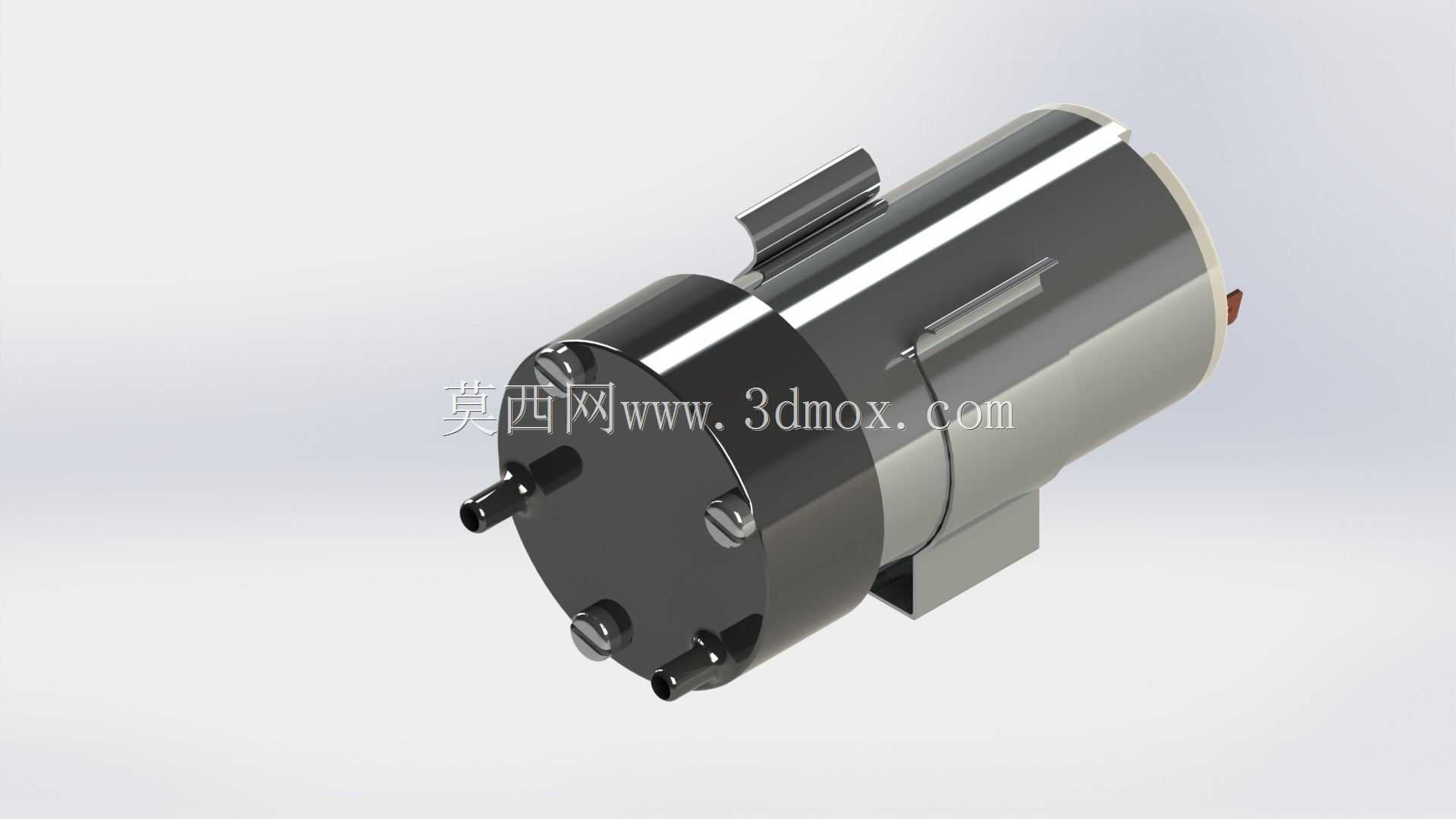

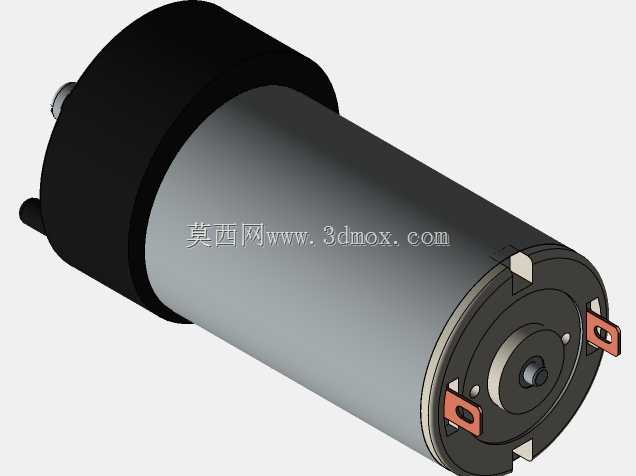

这类微型旋转叶片泵常被集成在小型医疗设备、实验室分析仪器、便携美容器械以及小型自动化吸附工位中，作为负压发生或低压气体输送的核心动力部件，相比同流量规格的隔膜泵，它的输出压力波动更小，连续运行工况下的气容稳定性更优，适合对气源连续性有要求的紧凑安装场景。从结构设计来看，这款泵采用永磁直流电机与泵头直联的布局，省去了中间传动环节，既压缩了整体轴向尺寸，也减少了传动损耗带来的发热与噪音问题；泵头端的进出气接口采用侧出式快插适配结构，管路接驳时不需要额外预留轴向操作空间，安装支架集成在电机壳体下方，可直接通过螺栓固定在设备安装板上，安装孔位的设计兼顾了顺时针与逆时针两种安装朝向，适配不同设备内部的管路走向排布。功能特性上，它可同时满足间歇大流量抽气与持续低负压维持的工况需求，最大间歇负压与持续负压参数覆盖了多数小型气动吸附、气体采样场景的使用要求，防护等级适配常规室内设备的使用环境，可在常规温湿度范围内稳定运行，自身重量较轻，不会对便携类设备的整体负载造成过多负担。设计过程中，泵头与电机的同轴度是核心管控要点，叶片与泵腔内壁的配合间隙经过反复校核，既保证叶片运转时的滑动顺畅，也将内部泄漏量控制在合理区间，避免无意义的功率损耗；电机端的轴承采用套筒式承托结构，可抵消泵头运转时产生的径向力，延长核心运转部件的使用寿命。外形方面，整体呈圆柱状布局，泵头直径与电机壳体直径做了等径过渡处理，没有突兀的外凸结构，设备内部布局时可充分利用圆柱周边的闲置空间，不需要为不规则结构预留额外避让位；接线端从电机尾部轴向引出，走线方向可根据安装位置灵活调整，不会与周边其他部件产生干涉。在选型适配时，需要注意它的电流消耗参数，匹配对应功率的直流供电模块，同时根据实际使用的管路长度、接头通径核算实际流量损失，确保工况点落在泵的高效运行区间内，避免长期过载运行缩短设备寿命。
