级联竞赛投射功能机器人结构设计

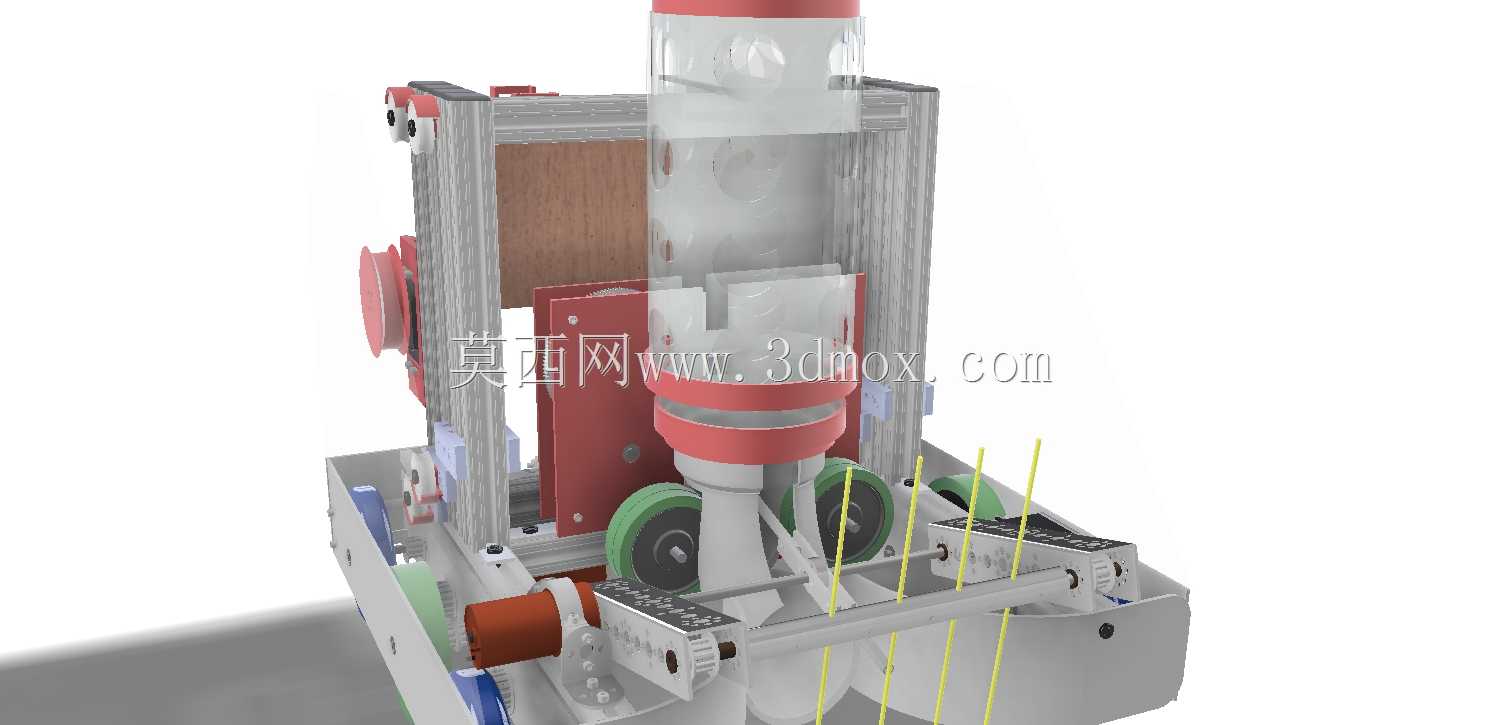

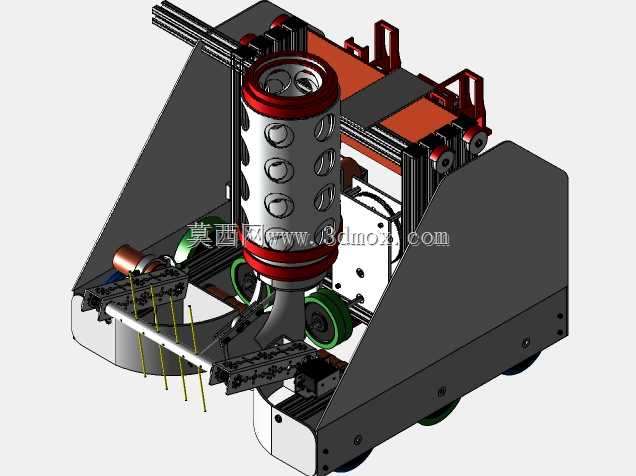

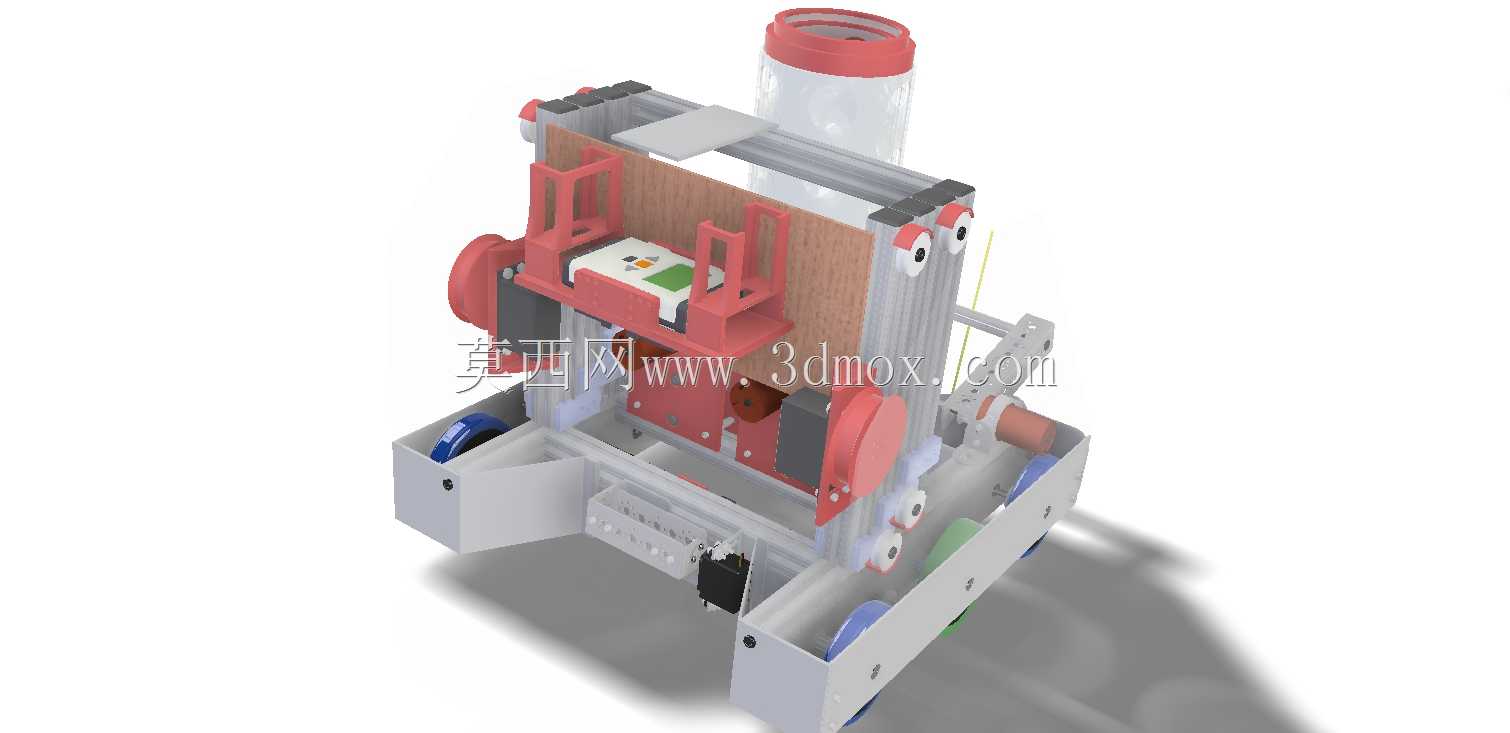

该轮式移动机器人主要面向青少年工程挑战赛的竞技场景设计，核心功能是完成场地上指定物料的拾取、存储与精准投射，整体采用模块化搭建思路，兼顾赛事规则适配性与结构调试便捷性。底盘部分采用四轮布局，轮组安装位置预留了足够的离地间隙，可适应竞赛场地常见的拼接式防滑垫路面，底盘框架采用标准工业铝型材拼接，无需定制焊接结构件，所有连接点位均采用标准紧固件锁紧，在赛事现场可快速完成拆装调整，针对不同场地的摩擦系数变化，可快速调整轮组预紧力与重心高度。上部投射机构采用大减速比传动链路，动力输出端连接弹射托板，可将存储在料仓内的圆形投射物按照预设弹道推送至目标区域，料仓采用透明硬质筒体制作，可直观观察剩余物料存量，筒体与安装支架之间采用快拆结构连接，可根据赛事规则要求的物料尺寸快速更换不同内径的料仓组件，无需改动下部主体结构。整体结构的安装边界控制在竞赛规则限定的起始区尺寸范围内，所有外伸部件均设置了可折叠或快拆的固定结构，赛前检录时可快速收拢至合规尺寸，上场后可快速展开至工作状态。传动部分的齿轮组均设置了独立的安装座，每个啮合点位的中心距都预留了0.5mm的调整余量，可根据实际装配的齿轮公差调整啮合间隙，避免传动卡滞或间隙过大导致的投射精度偏差。投射端的导向轨道采用低摩擦系数的板材制作，轨道两侧设置了可调式限位挡边，可根据投射物的实际直径调整挡边间距，保证投射物推送过程中不会出现卡滞或偏斜。电气元件的安装位均预留了标准走线槽空间，所有线缆都可沿铝型材的内置槽位布置，避免运动部件剐蹭线缆造成的故障，主控与驱动模块的安装板采用绝缘材质制作，与金属框架之间设置了绝缘隔离层，避免电路短路风险。整机重心经过多轮调整，投射机构工作时的后坐力可通过底盘配重块平衡，不会出现整机倾覆的情况，轮组的驱动电机安装位设置了张紧结构，可快速调整传动带的张紧度，保证行走过程中不会出现打滑丢步的问题。
