带升降杆的移动式作业机器人结构设计

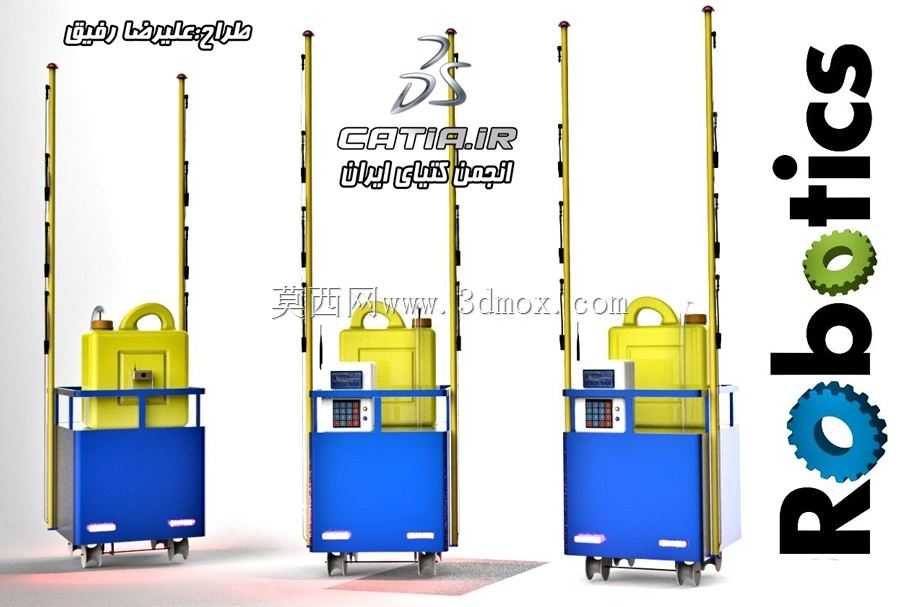

这款带双长升降杆的轮式移动作业设备，主要面向厂区室内定点高位作业、管线巡检、受限空间运维等场景设计，区别于固定安装的工业机械臂，它自带行走轮组，可在平整硬化的车间、库房、管廊地面灵活移动，无需预埋安装基础，转场作业时无需额外吊装辅助，单人即可推动完成工位转移。从结构布局来看，设备下部采用蓝色钣金焊接承载底盘，底盘四角安装带刹车的万向脚轮，底盘内部预留了电池组、控制模块的安装空腔，底盘上方设置黄色工程塑料材质的电控箱体，箱体上集成了操作显示屏、按键控制区与急停按钮，操作人员可在设备旁直接完成参数设置、动作启停操作，无需外接远程操控台。两根平行布置的长升降杆垂直安装在底盘后侧，杆体采用多节伸缩式结构，每节杆体侧面设置等距定位孔，可根据作业高度需求调整伸出长度，顶端预留了作业工具安装接口，可搭载检测探头、喷涂头、小型操作机械手等不同作业端，适配不同场景的作业需求。设计过程中优先考虑了设备的稳定性，底盘下部配置了配重块，当升降杆完全伸出至最高作业位置时，整机重心仍落在脚轮支撑的边界范围内，不会出现侧翻风险，底盘前后侧设置的反光标识，可在光线较差的管廊环境中提升设备辨识度，避免作业过程中被过往转运设备碰撞。升降杆与底盘的连接位置采用加强筋焊接固定，可承受顶端作业端带来的侧向弯矩，杆体伸缩采用手动锁止结构，相比电动升降结构故障率更低，在无外接电源的场景下也能正常调整作业高度，电控箱体与底盘框架之间设置减震垫，可抵消移动过程中路面颠簸带来的震动，保护内部电控元件不受损坏。设备整体宽度控制在常规人行通道的通行宽度范围内，可顺利通过车间内0.8米宽的检修通道，长度方向预留了推手安装位，操作人员可握持推手控制设备行进方向，底盘下部的离地间隙满足车间常见的减速带、地面接缝的通行要求，不会出现底盘剐蹭地面的问题。在细节设计上，电控箱体侧面设置了锁具，只有运维人员可打开箱体调整内部线路，避免无关人员误操作，升降杆表面做了阳极氧化处理，在潮湿的厂区环境中也不易出现锈蚀，延长杆体的使用寿命，脚轮采用聚氨酯材质，行走过程中不会划伤环氧地坪地面，适配多数现代化厂区的地面条件。
