乐高Mindstorm Tribot教育机器人结构设计

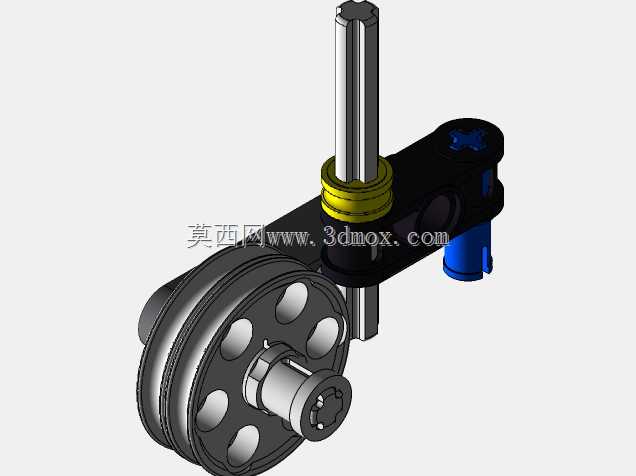

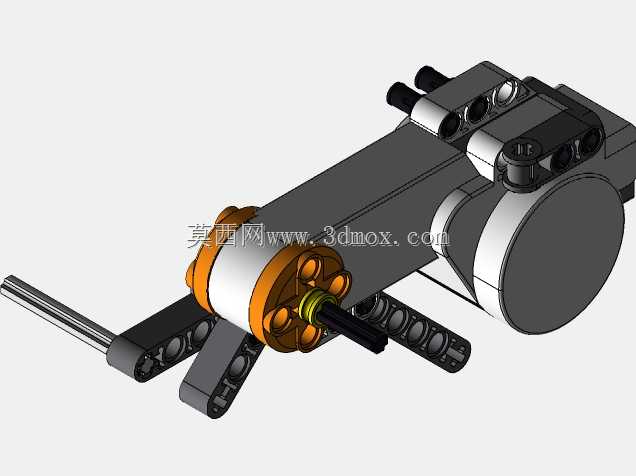

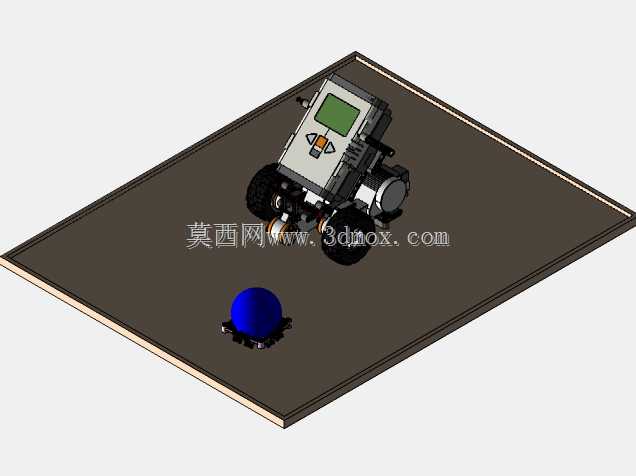

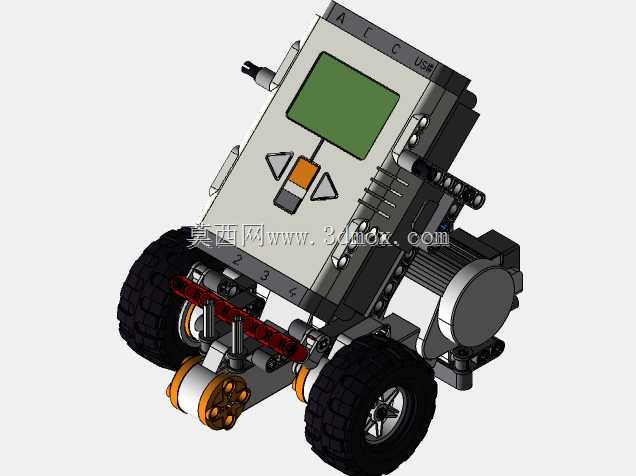

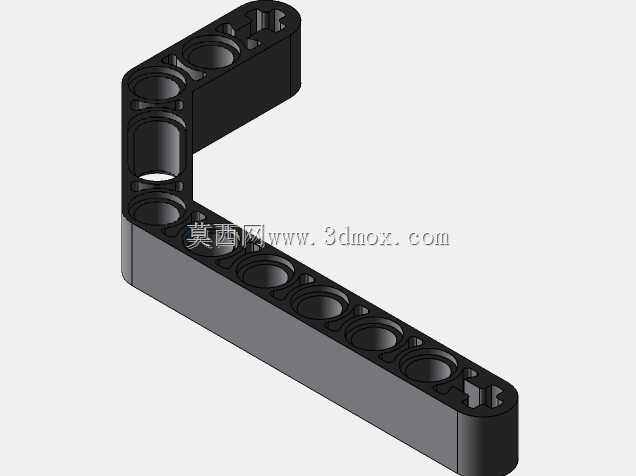

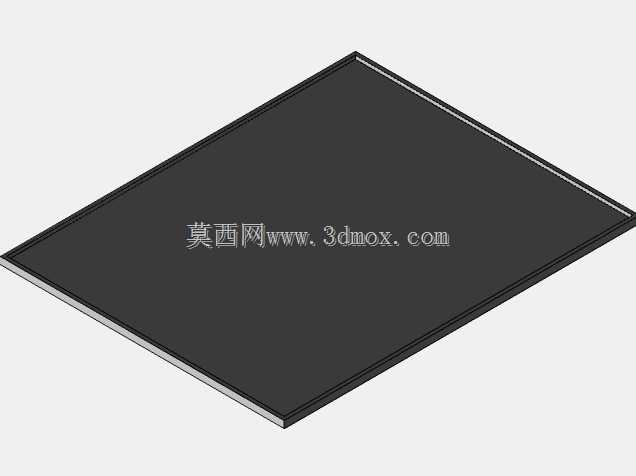

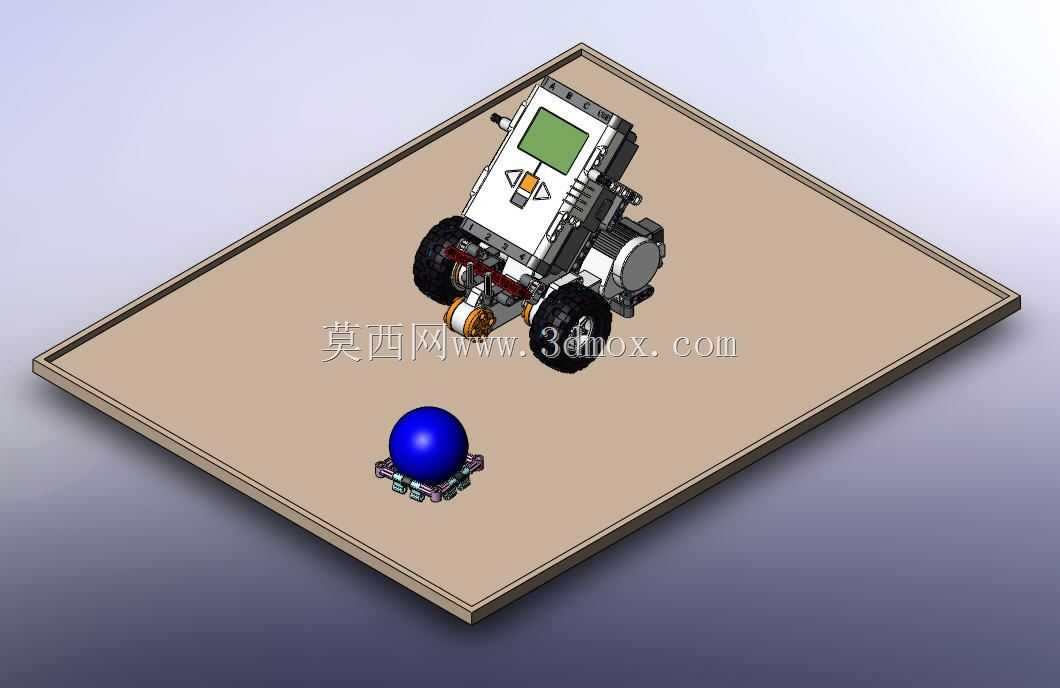

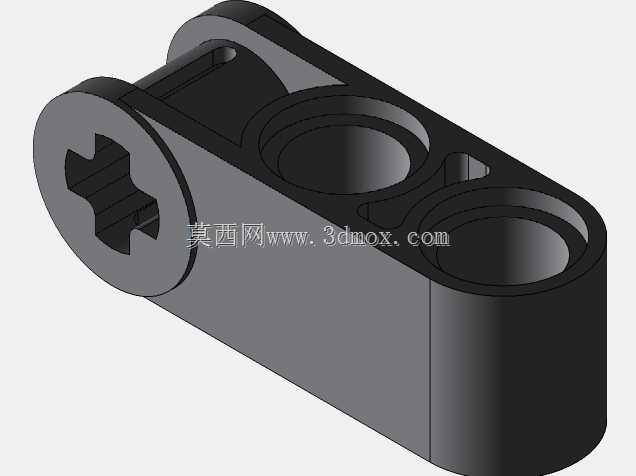

这款乐高Mindstorm Tribot移动机器人，主要面向科创教育、机器人启蒙教学场景设计，可作为中小学机器人课程、青少年科创竞赛的基础载具使用，能够完成路径巡线、物体搬运、避障行进等基础教学演示任务，帮助学习者直观理解轮式移动机器人的运动逻辑、传感器布置逻辑与控制单元集成方式。从结构设计层面来看，整机采用三轮支撑布局，前部为单万向从动轮，后部双轮为独立驱动轮，这种布局可以实现零半径转向，在狭小的教学演示台面内就能完成全向移动动作，不需要预留过大的转弯空间，适配常规教室课桌、竞赛场地垫的使用边界。驱动轮直接与动力输出轴连接，省去了额外的传动减速结构，既降低了装配复杂度，也减少了传动过程中的动力损耗，对于教学场景下的快速拆装、故障排查十分友好。控制主机布置在车体上部的居中位置，这个安装位置可以让主机的操作按键、显示屏幕处于便于观察和操作的高度，学习者不需要俯身就能完成程序调试、参数查看的操作，同时主机的接口朝向车体侧方，方便外接各类传感器、执行器的线材插拔，不会因为线材弯折干涉车轮的运动行程。车体前部预留了标准的乐高安装孔位，可以根据不同的教学任务加装颜色传感器、触碰传感器、超声波测距模块等拓展部件，比如加装机械爪结构后就可以完成小型物体的抓取搬运任务，加装颜色传感器就能实现沿预设色带巡线的功能，拓展性完全覆盖基础教学的各类需求。车体下方的安装平面与驱动轮最低点的间隙经过合理设定，在平整的场地垫、桌面行进时不会出现底盘剐蹭的问题，同时重心控制在轮系支撑的三角形区域中心位置，即使加装配重拓展部件也不容易出现侧翻情况。配套的演示场景中设置了目标球体载具，可以用来模拟机器人拾取目标物、定点投放的任务场景，还原真实移动机器人作业的基础流程。整个结构全部采用标准乐高积木件拼接而成，没有特殊定制零件，学习者可以参照结构逻辑自行完成装配，在装配过程中理解轮式机器人的配重平衡、轮距匹配、部件干涉避让等基础结构设计要点，对于刚接触机械结构、机器人编程的学习者来说，是非常合适的实操载体。
