项目原型级三轴数控加工设备结构设计

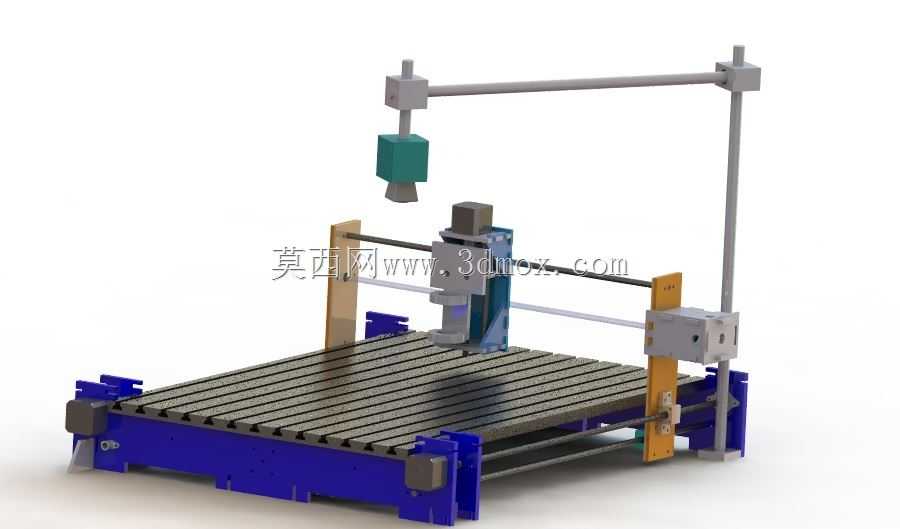

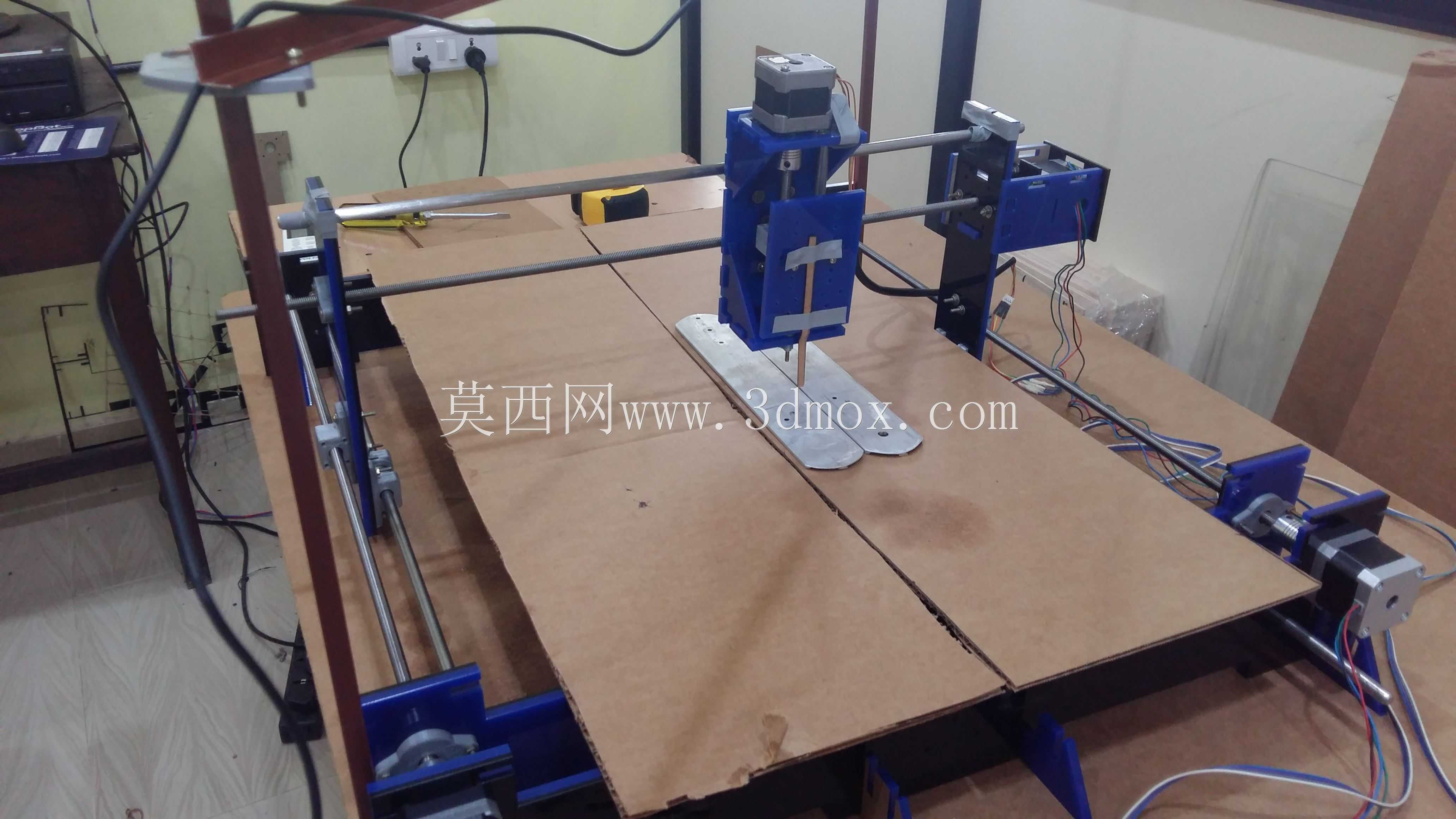

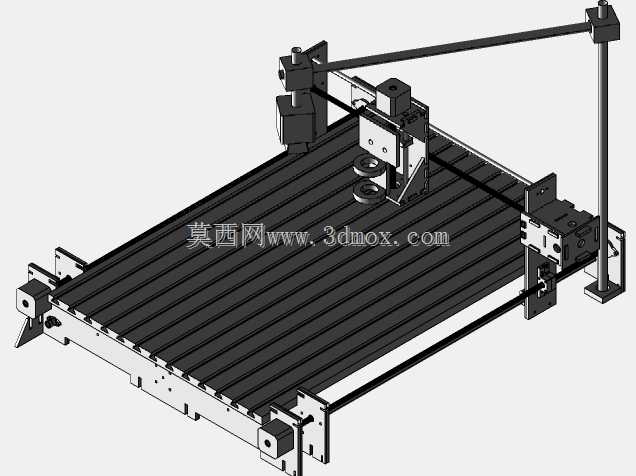

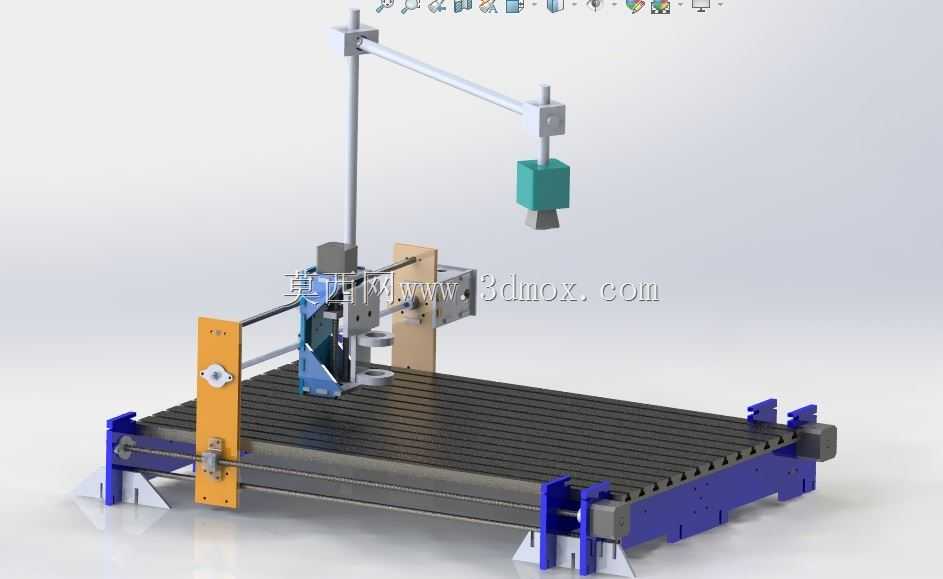

这套三轴数控加工设备原型，最初是为小型机加工作坊的非标零件试制场景搭建的，日常可覆盖铝件、塑料件、软质金属的平面铣削、钻孔、简单轮廓铣削工序，适配小批量定制零件的打样与小批量生产需求，相比大型工业级数控机床，占地更小、部署灵活，适合工位空间有限的加工场景。从结构设计逻辑来看，设备采用龙门式动梁布局，床身主体为拼接式型材焊接底座，台面采用带T型槽的铸铁平台，可通过压板直接装夹待加工工件，台面的安装边界预留了足够的夹具固定空间，两侧的直线导轨沿床身长度方向布置，作为X轴的运动基准，保证长行程运动时的直线度误差控制在机加允许范围内。Y轴组件搭载在横跨床身的龙门梁上，通过滑块与梁体导轨配合，可实现横向进给运动，Z轴主轴滑台挂载在Y轴滑座上，垂直方向的运动行程可满足常规高度工件的加工需求，主轴挂载端预留了标准的刀具装夹接口，可适配不同直径的铣刀、钻头等加工刀具。设计时特意将控制线缆、传动丝杆的防护结构做了简化处理，作为原型验证阶段的结构，优先保证运动逻辑的可实现性，所有运动轴的驱动端都预留了伺服电机的安装位，后续可根据加工精度需求升级驱动组件，不用大幅改动主体结构。设备的悬臂式操作挂载架设置在床身侧方，高度适配操作人员站立操作的视线范围，可用来挂载操作面板、手持脉冲发生器，避免操作时需要频繁往返设备与控制柜之间。床身底部设置了可调式支撑脚，可在不平整的车间地面上调整设备水平度，保证加工时的台面基准稳定，两侧的行程限位块安装位置经过反复校核，可避免轴体运动超程造成的结构碰撞，所有运动副的润滑点都设置在便于操作的位置，日常维护时不用拆解外部护罩即可完成注油保养。作为项目验证阶段的原型结构，这套设计没有冗余的功能组件，所有结构件都围绕三轴运动的核心功能搭建，既可以直接作为小型数控加工设备的结构基础做后续量产优化，也可以作为数控教学场景的实训设备结构参考，帮助学习者理解三轴机床的运动逻辑与结构组成。
