龙门式数控加工设备结构设计方案

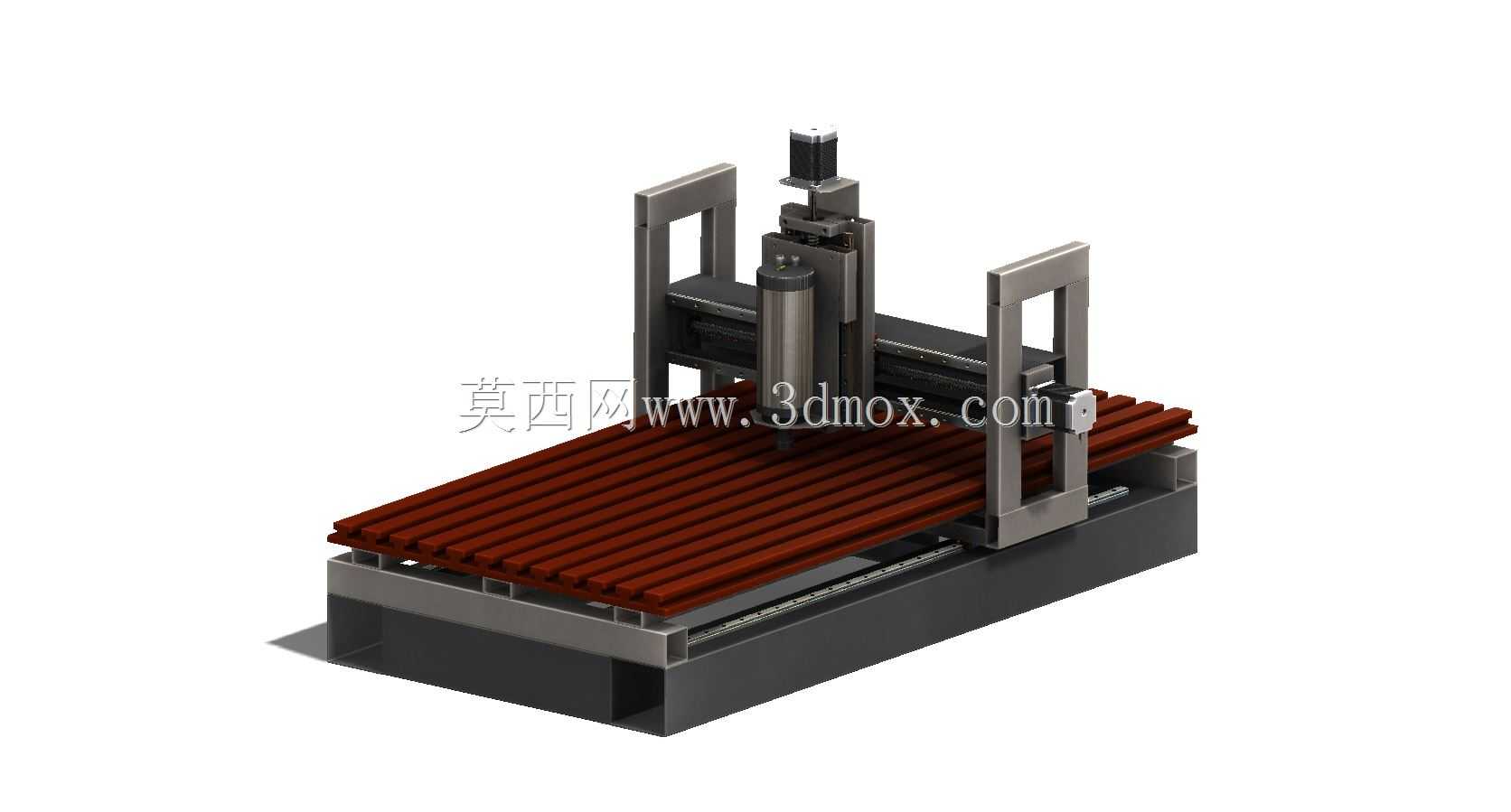

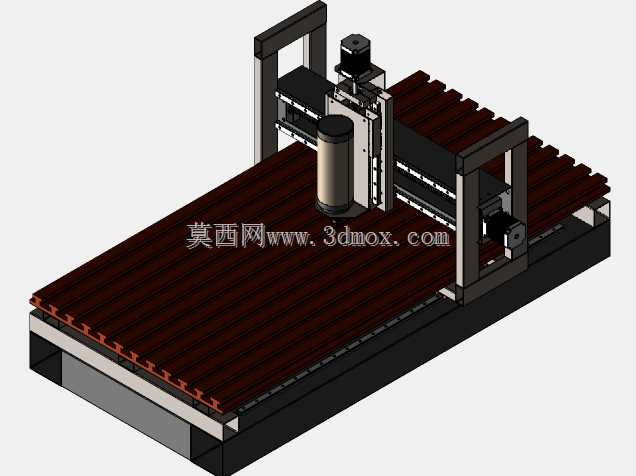

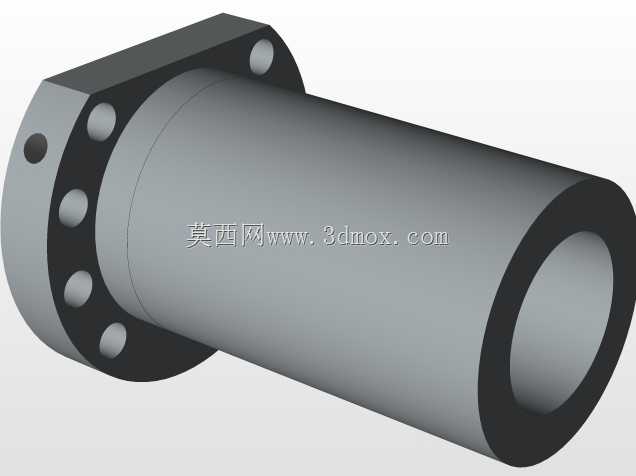

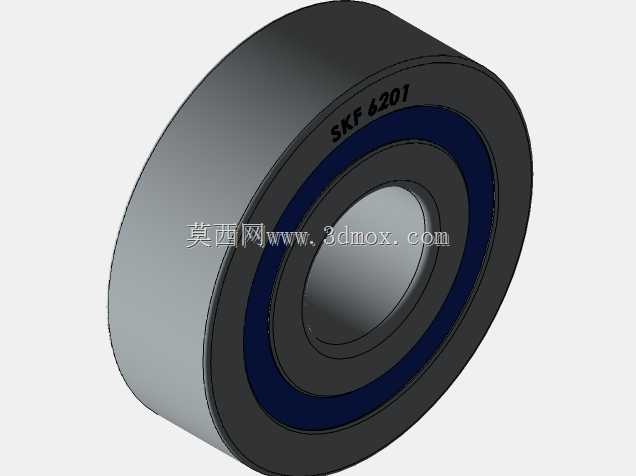

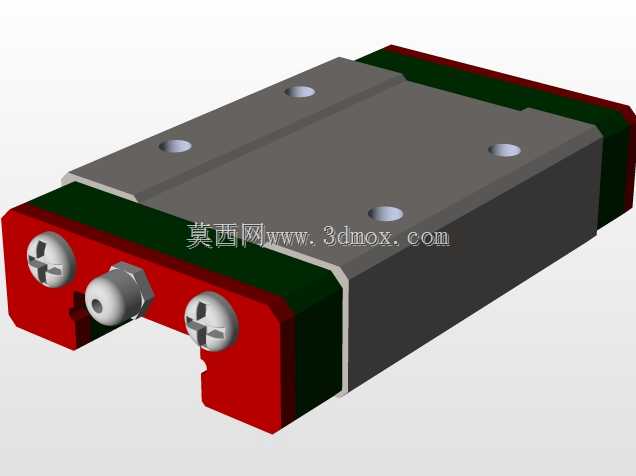

这款龙门架构的数控加工设备，主要面向非金属板材、轻质合金板材的平面铣削、雕刻、钻孔加工场景，常见于广告标识制作、家具板材雕花、工艺礼品加工、小型五金零件批量加工等生产环节，可适配不同材质的平面工件加工需求，替代人工完成高精度重复切削作业。设备整体采用双侧立柱支撑横梁的龙门布局，这种结构的优势在于工作台沿床身纵向移动时，横梁与主轴组件的受力始终保持对称，不会出现悬臂结构常见的低头形变问题，加工过程中主轴的Z向进给精度更稳定，大跨度加工时的形位公差更容易控制。从结构设计逻辑来看，床身部分采用整体焊接框架加加强筋布局，工作台面铺设T型槽型材，方便不同规格的夹具快速安装固定，工件装夹时可根据加工范围调整压紧位置，适配不同长宽尺寸的板材加工，安装时需要预留床身前后的维护操作空间，保证纵向运动行程末端有足够的安全距离，避免超程碰撞。横梁部分搭载的主轴组件采用双直线导轨导向，配合滚珠丝杠传动实现X向的精准进给，Z向滑枕搭载高速电主轴，可根据加工需求更换不同规格的刀具，完成铣削、钻孔、雕刻等不同工序的加工，主轴侧面预留了冷却管路安装位，可适配风冷或者微量润滑冷却方案，满足不同材质加工的冷却需求。两侧立柱与床身采用定位销加螺栓组的刚性连接方式，装配时需要先校准两侧导轨的平行度与横梁的水平度，保证X向运动全程的直线度误差控制在加工精度允许范围内，Y向传动机构布置在床身侧面，通过伺服电机驱动丝杠带动工作台做纵向进给，传动部件外侧设置有伸缩式防护罩，可阻挡加工过程中产生的切屑、粉尘进入导轨和丝杠接触面，减少运动部件的磨损，延长设备维护周期。设备的电气安装槽沿立柱和横梁内侧布置，可将动力线与信号线分开布设，减少伺服运动时的信号干扰，保证数控系统的指令传输稳定，整体结构的安装边界需要考虑车间地面的承重能力，床身底部设置有可调垫铁，可在安装时调整整机水平，抵消地面不平整带来的装配误差。
