台式龙门结构数控木工雕刻加工设备

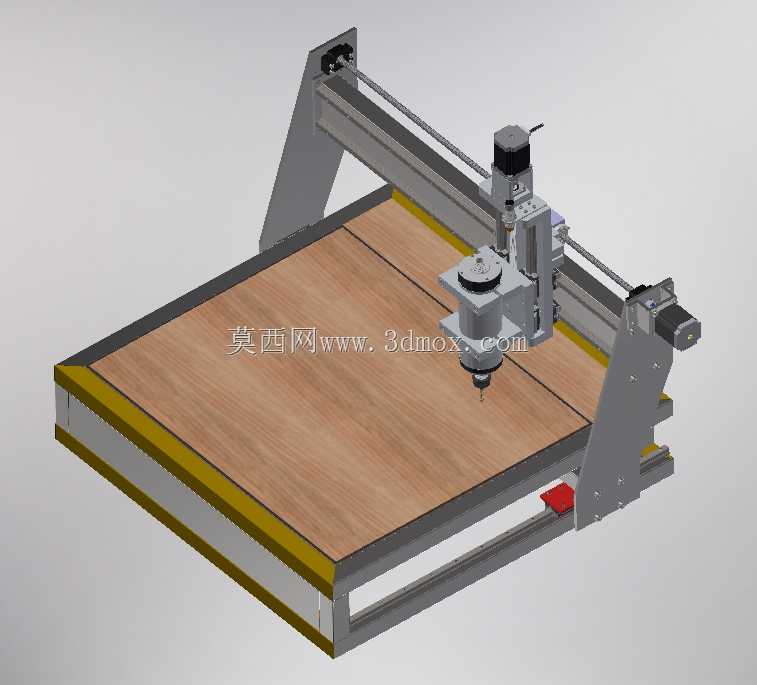

这款龙门移动式数控加工设备，主要面向中小型板材加工场景设计，可覆盖实木板材、中密度纤维板、亚克力、薄铝板等多种常见加工材料的切削、雕刻、开槽、铣型作业，在家具定制、广告标识制作、工艺礼品加工、小型模具粗加工等场景中都有较高的适配性。设备整体采用龙门架沿Y轴双轨移动的结构形式，区别于工作台移动的机型，其工作台面固定，可承载重量更大的待加工板材，加工过程中不会因为工件移动产生惯性偏移，对大尺寸平面板材的加工适配性更好。从结构设计逻辑来看，两侧的立式支撑座采用加厚钢板折弯焊接后时效处理，消除焊接内应力，避免长期使用出现结构变形，支撑座底部与Y轴方向的线性导轨滑块连接，配合滚珠丝杠传动，由两侧的伺服电机同步驱动，保证龙门移动过程中的平行度，避免出现啃轨、运行卡顿的问题。X轴传动组件安装在龙门横梁上，搭载可沿横梁横向移动的主轴安装滑座，滑座上集成Z轴进给机构，主轴采用高速风冷电主轴，可适配不同直径的铣刀、雕刻刀头，满足不同切削需求。工作台面采用高密度硬质板材铺垫，表面带有T型槽结构，可通过压块快速固定待加工工件，台面边缘设置黄色防护胶条，避免加工过程中边角磕碰损伤，同时预留了碎屑清理的导流空间，方便日常加工后清理切屑。设备的安装边界需要预留足够的操作与维护空间，设备本体占地长度约为加工幅面长度加上两侧驱动机构的延伸尺寸，宽度方向需预留至少单人操作的通行空间，Z轴方向的有效加工行程可满足常规厚度板材的加工需求，安装时需保证地面水平度误差控制在合理范围内，避免导轨长期受力不均出现磨损。设计过程中对各轴的传动间隙做了补偿结构设计，导轨采用密封防护结构，减少木工加工场景下木屑粉尘进入导轨滑块内部，延长传动部件的使用寿命，走线采用拖链内置排布，避免线缆外露被切屑剐蹭破损，整体结构兼顾了加工刚性与日常维护的便捷性，适合小型加工坊、个体加工户做中小批量的板材加工作业使用，也可作为教学场景下数控加工实训的实操设备。
