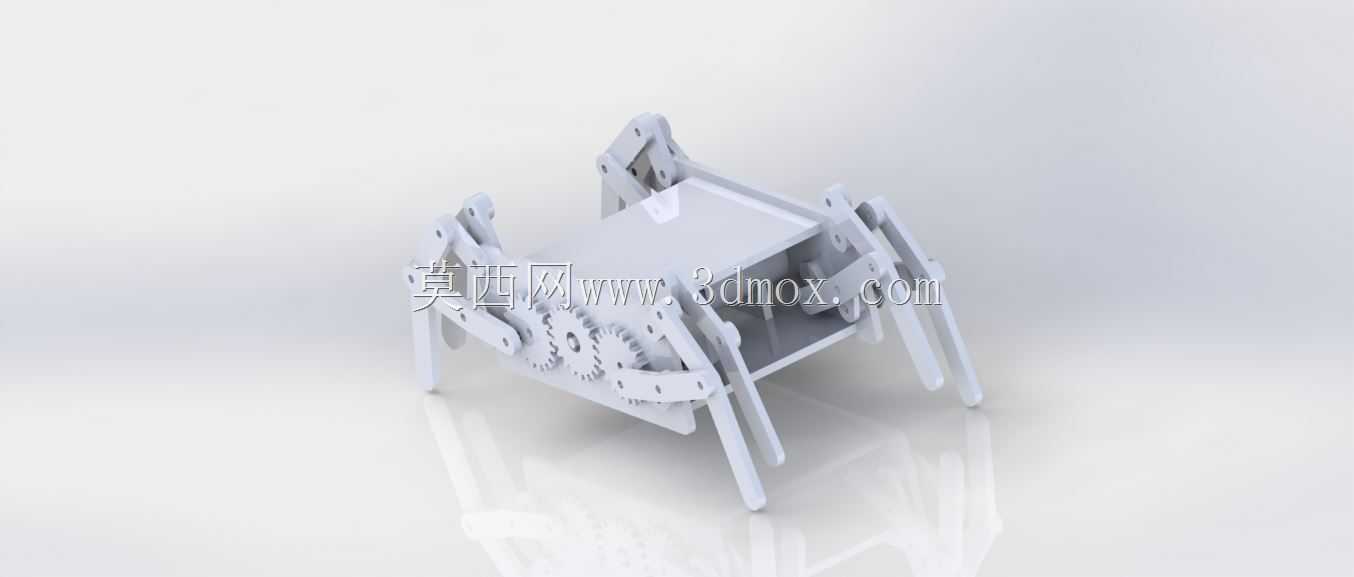

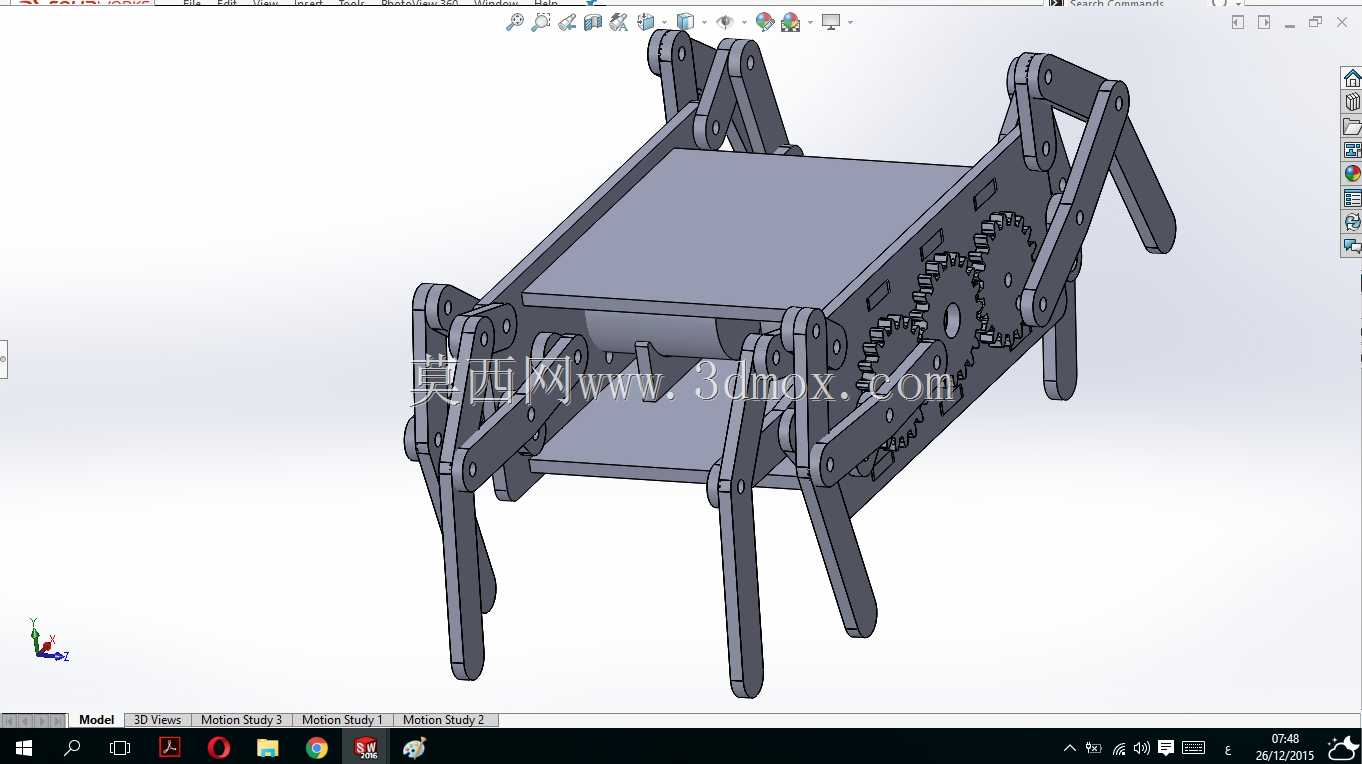

Klann连杆式多足步行机械装置结构设计

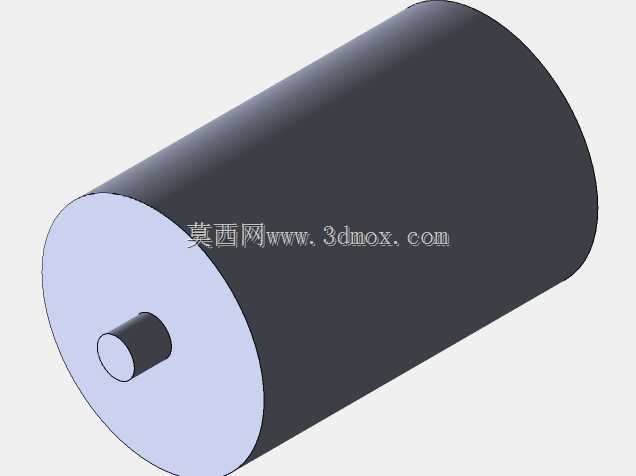

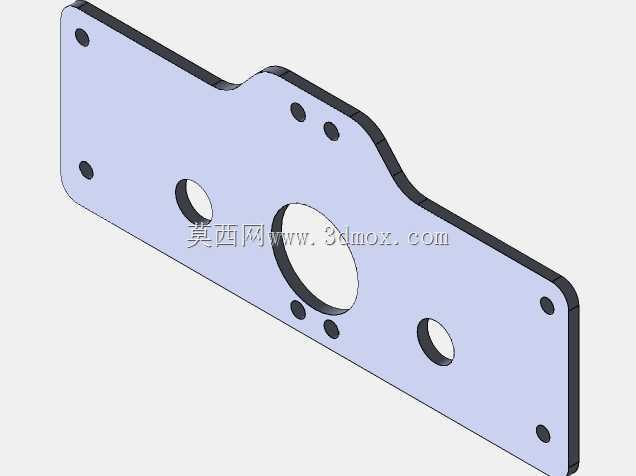

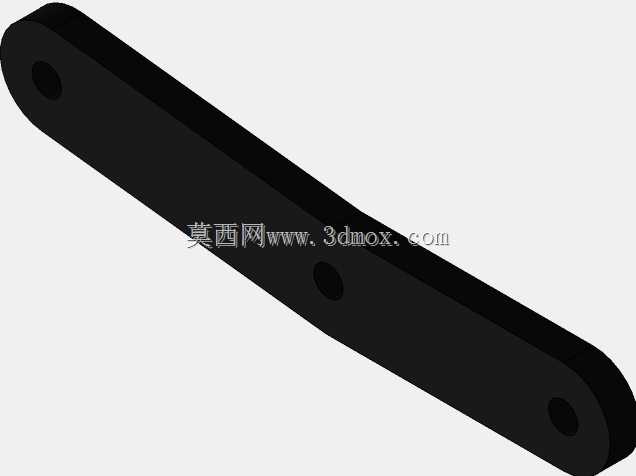

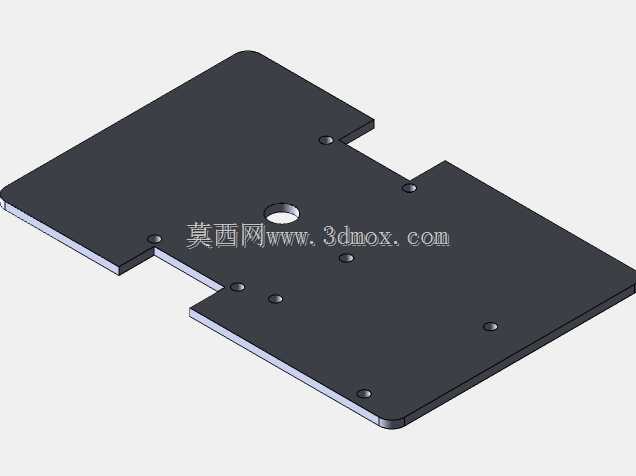

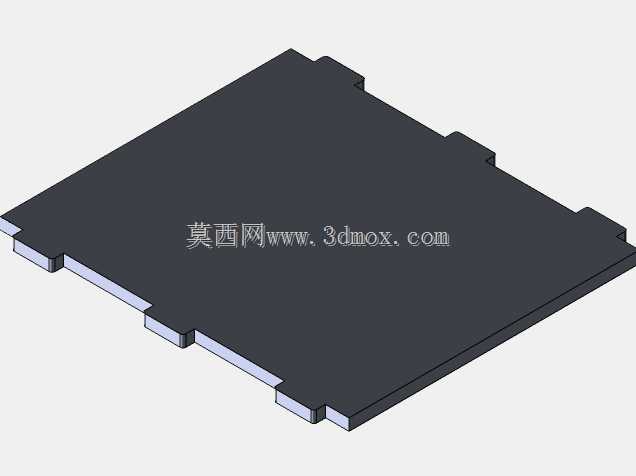

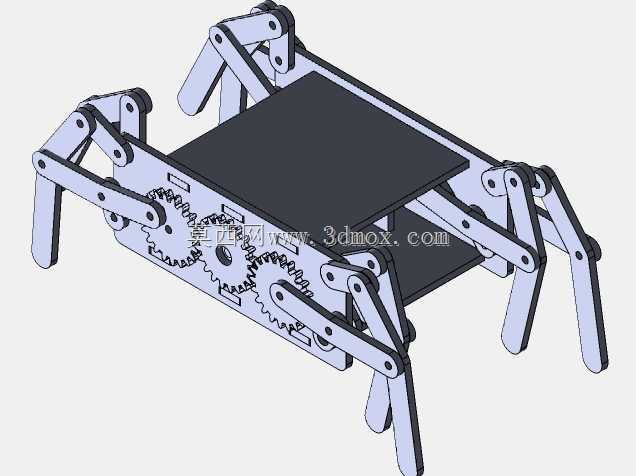

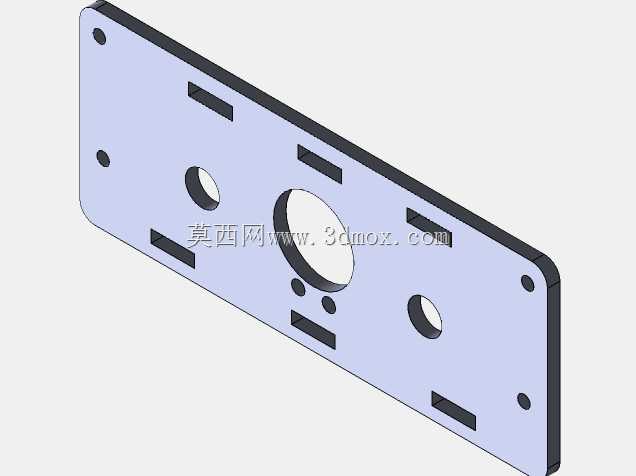

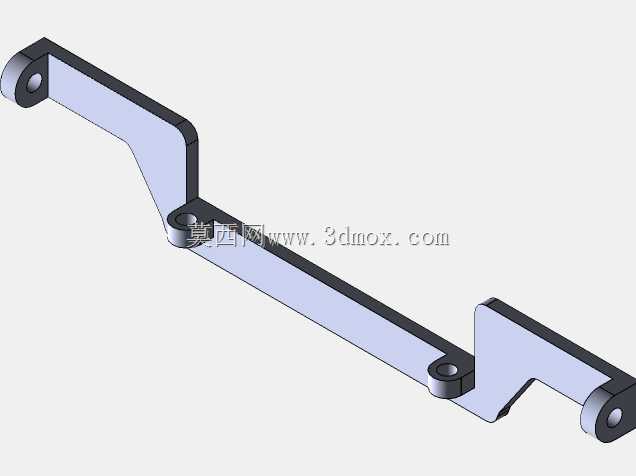

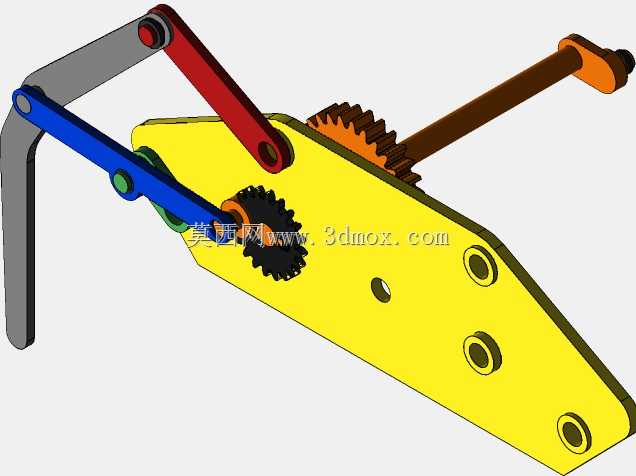

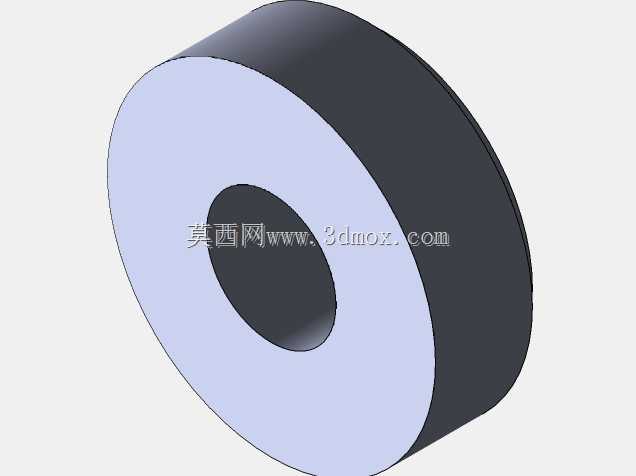

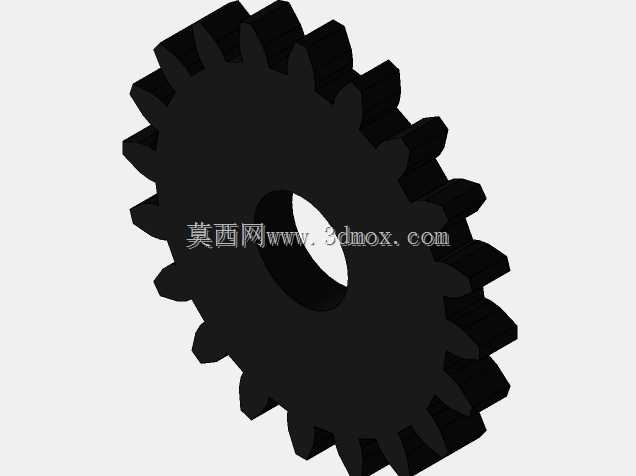

这款基于Klann连杆机构开发的多足步行装置，核心依托平面连杆的轨迹复现特性，模拟节肢动物的迈步步态，无需复杂轮系或履带结构即可实现平稳的平面行进，在非结构化路面的探测、狭小空间巡检场景中具备独特的应用优势。不同于轮式移动结构对平整路面的强依赖，该步行装置的每条机械腿都通过固定枢轴与中心机架连接，单腿由多组刚性连杆铰接组成，动力输入仅需单轴旋转即可带动所有腿组完成周期性抬升、前伸、落地、后蹬的完整步态循环，传动链路短，动力损耗远低于多舵机独立控制的足式结构。从结构设计逻辑来看，Klann机构本身是对曲柄摇杆机构的拓展演化，通过调整各连杆的孔位间距、铰接点相对位置，可精准控制足端的运动轨迹：迈步阶段足端抬升高度足够跨越小型障碍物，支撑阶段足端轨迹接近水平直线，保证机身行进时的竖直方向波动量控制在极小范围，避免搭载的探测元件因颠簸出现数据采集偏差。机架部分采用对称式布局，四组机械腿分置机架两侧，同侧腿组的曲柄相位差设置为180度，对侧腿组相位差设置为90度，行进过程中始终有至少两组腿处于支撑承重状态，无需额外配重即可实现静态稳定，不会出现侧翻或步态失稳问题。安装边界方面，该装置的所有传动部件均集成在中心机架的腔体内部，驱动电机可直接嵌装在机架中部的预留安装位，无需额外设计传动转接结构，整体外轮廓无外凸的尖锐结构，可直接加装防护外壳用于管道内部巡检、废墟缝隙探测等场景。单腿的连杆铰接点均采用间隙配合的销轴连接，装配时可根据实际负载需求调整销轴预紧力，既保证连杆转动灵活无卡滞，又能避免铰接间隙过大导致的足端轨迹偏移。足端采用平底结构设计，接触地面时的受力面积更大，在松软土质、碎石路面行进时不会出现下陷打滑问题，相较于尖足结构的环境适应性更强。整套结构的零件均为平面加工件，无需复杂的曲面加工工艺，普通线切割或激光切割即可完成所有连杆零件的加工，加工成本低，装配流程简单，适合作为足式机械的教学验证样机，也可经过轻量化改造后用于小型探测设备的移动载体。
