小型轮式巡检移动机器人结构设计

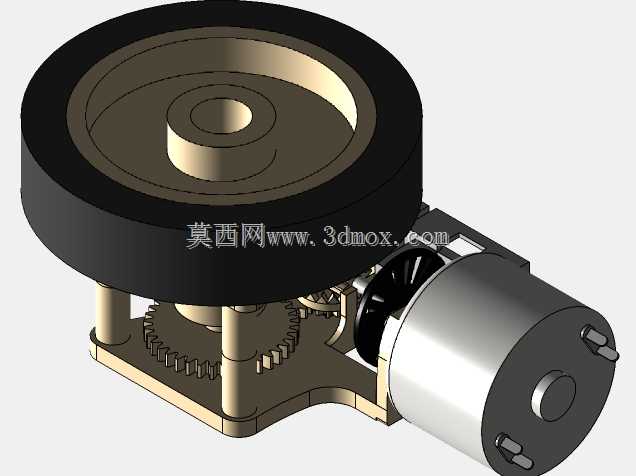

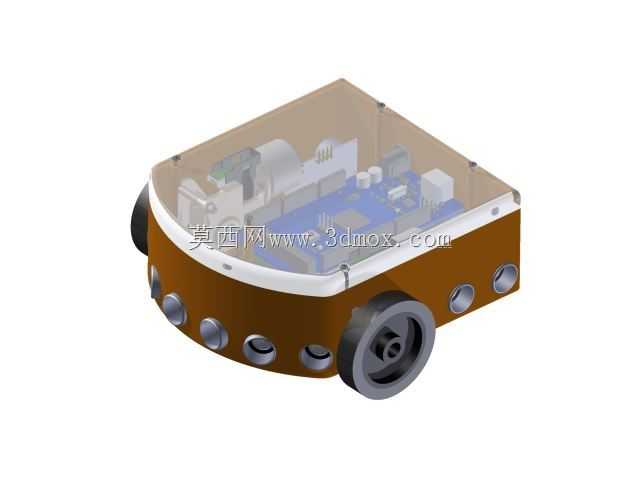

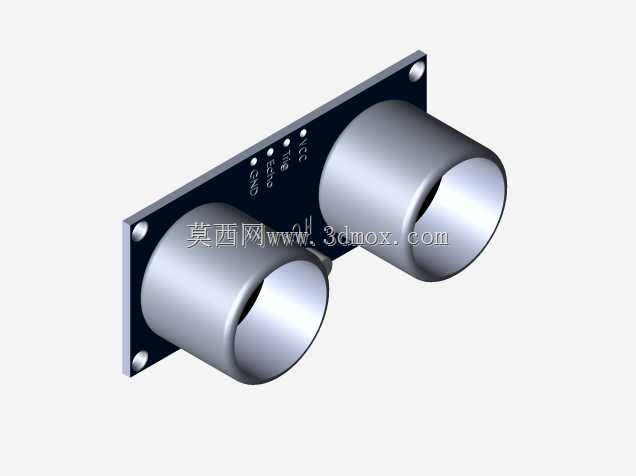

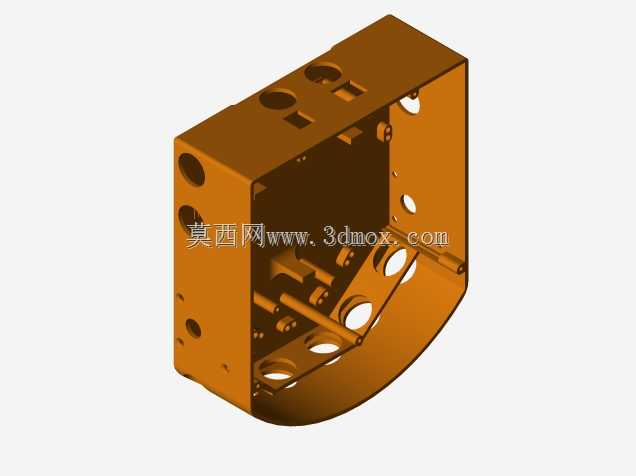

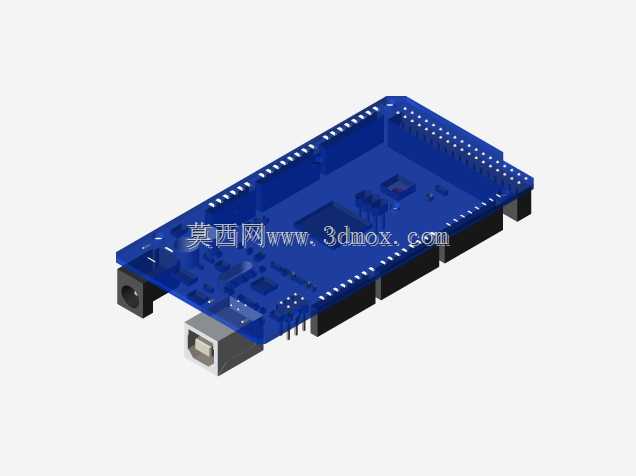

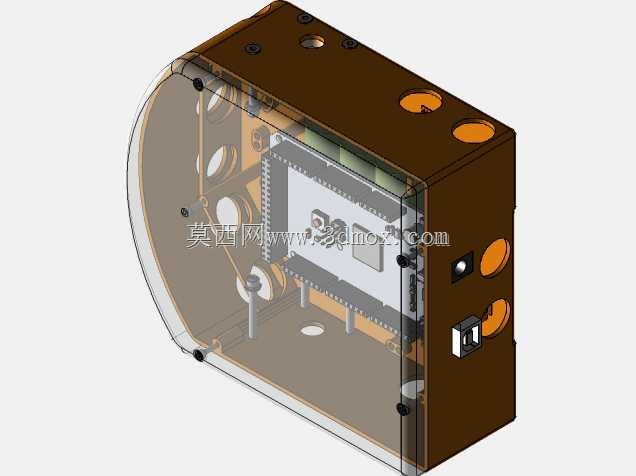

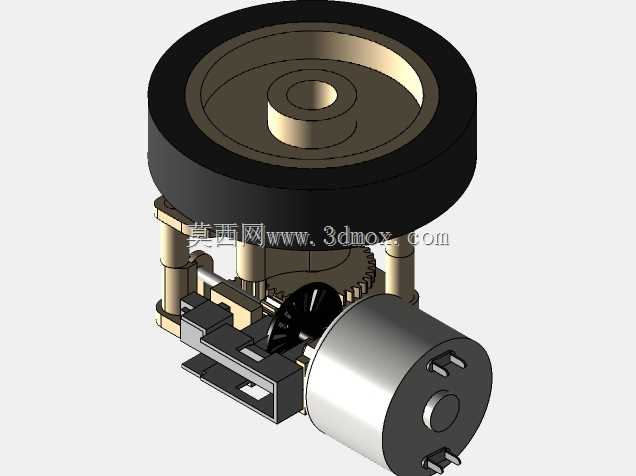

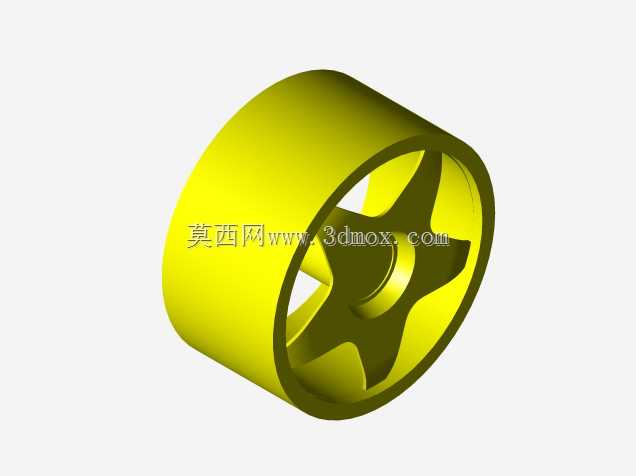

这款小型轮式移动平台的设计，最初瞄准的是狭小空间内的巡检、数据采集类场景，比如实验室设备间隙巡检、仓储货架底层货位核查、小型管线廊道的环境探测这类人员不便进入的窄小区域，整体外廓尺寸控制在紧凑区间，可顺利通过宽度不小于180mm的通行通道，转向采用差速驱动方案，无需额外设置转向舵机结构，即可实现原地零半径转向，适配狭窄空间内的灵活走位需求。从结构布局来看，上半部分采用半透明防护上盖，既可以直观观察内部电路板、传感模块、供电组件的安装状态，也能在调试阶段快速排查接线松动、元件移位等问题，上盖与下部棕色主体壳体通过周向分布的紧固件连接，接缝处做了止口设计，可阻挡日常环境中的浮尘落入内部腔体，避免电路元件积灰引发的接触不良问题。主体壳体的弧形前端做了圆滑过渡处理，没有尖锐外凸结构，可降低移动过程中剐蹭周边设备、管线的概率，壳体侧面周向均匀布置了多组安装孔位，这些孔位可根据实际作业需求外接红外测距传感器、灰度检测模块、微型摄像头或者环境监测探头，孔位的安装基准面做了铣平处理，保证外接传感器的安装平面度，避免因安装倾斜导致的检测数据偏差。驱动轮采用橡胶材质外圈，搭配内嵌的轮毂轴承结构，轮轴与壳体内部的驱动电机输出轴通过联轴器直连，传动路径短，动力损耗小，同时轮系的安装位置预留了3mm的上下浮动间隙，可适配地面存在2mm以内高度差的不平整通行面，避免出现单轮悬空导致的动力丢失、行走跑偏问题。内部腔体做了分层式布局设计，下层预留电池安装位，重心靠下可提升行走过程中的稳定性，避免急停、转向时出现侧翻风险，上层为控制板与功能扩展板安装区域，预留了标准的接线走线槽，不同功能的线束可沿槽体排布固定，避免行走过程中线束晃动与运动部件发生干涉。从设计思路上，这款平台没有追求过高的负载能力，核心侧重紧凑性与扩展灵活性，所有外接接口都做了统一的安装基准，使用者可根据不同的作业场景快速更换功能模块，无需对主体壳体进行二次打孔加工，既降低了改装成本，也能保证主体结构的强度完整性，壳体的壁厚设置兼顾了轻量化与结构刚性，日常使用中不会因轻微碰撞出现壳体变形，影响内部元件的安装精度。
