两指式气动夹持机械爪结构设计

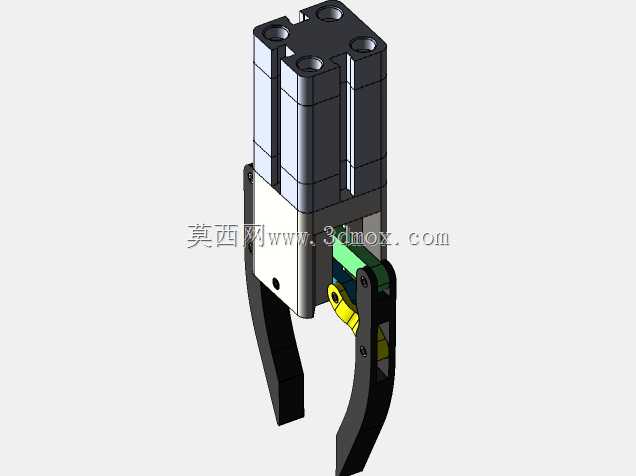

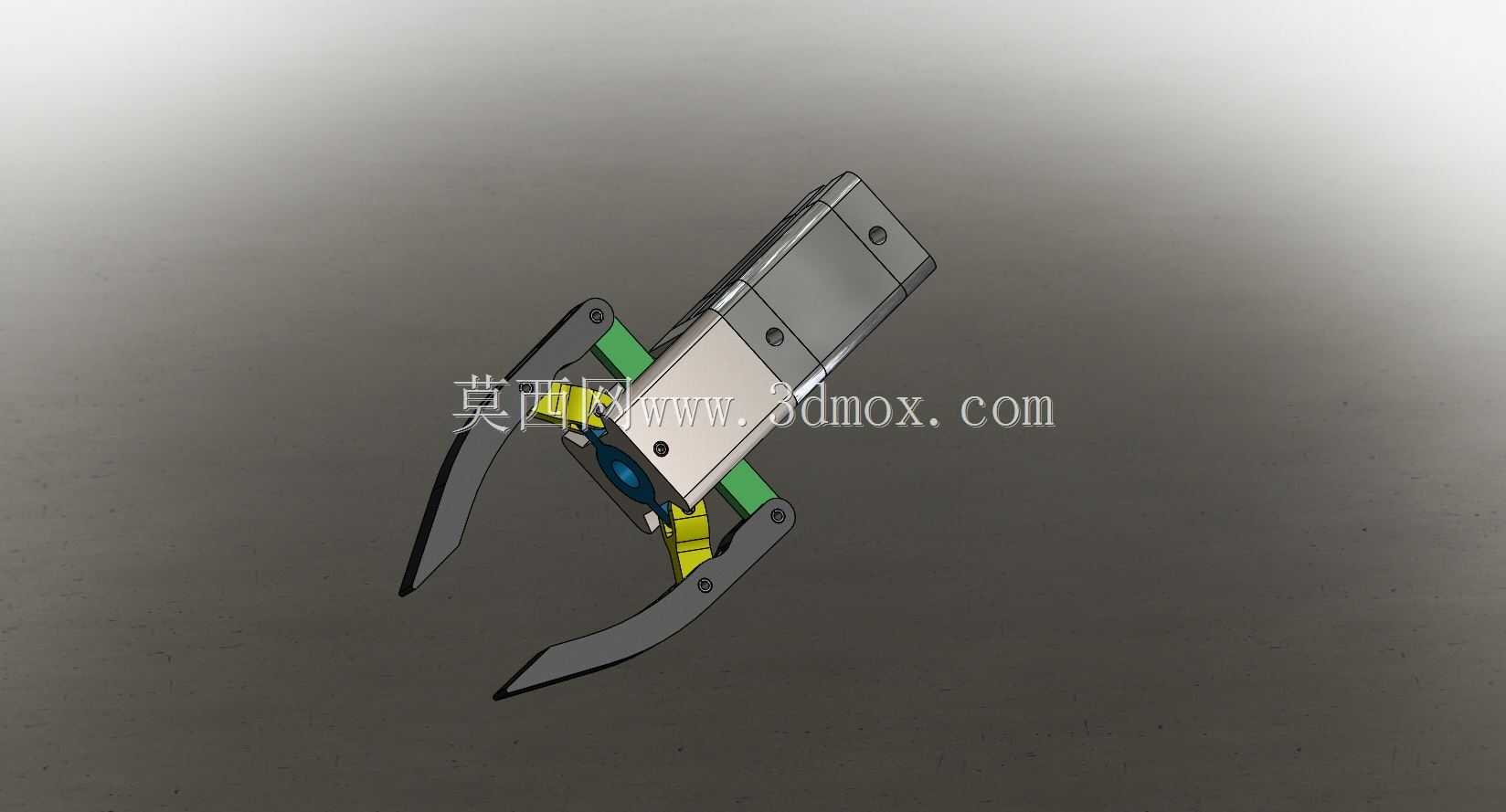

这款两指夹持结构常作为自动化产线末端执行部件使用，在3C电子小件分拣、注塑件取料、机床上下料工位都能见到同类结构的应用，核心作用是替代人工完成重复性的工件抓取、转移、放置动作，适配规则形状的小型工件夹持作业。从结构设计逻辑来看，该夹持器采用平行连杆式的两指布局，驱动端集成在主体上部的腔体内，动力输出通过中部的联动块带动两侧夹臂做同步开合动作，这种连杆传动的设计能保证两侧夹指的运动轨迹对称，夹持时对中性更好，不会出现偏载导致的工件滑脱问题。夹指部分做了加长的尖状造型，针对狭窄空间内的工件取放场景做了适配，比如模具型腔内部的小件取出、料盒深处的零件拾取，常规宽型夹爪无法伸入的工位，这种窄长夹指的结构就能顺利完成作业。夹臂与主体的连接位置设置了耐磨衬套的安装位，长期往复开合过程中能降低铰接位置的磨损量，延长结构的维护周期，日常维护只需要定期更换衬套即可，不需要整体更换夹臂部件，能降低产线的运维成本。主体上部的安装面做了标准化的接口设计，能直接适配市面主流的工业机械手、直线模组的末端安装法兰，不需要额外做转接板的设计加工，安装时只需要对齐安装孔位锁紧固定螺丝，再对接驱动气路就能完成调试投入使用。夹指的开合行程设计覆盖了常见小型工件的尺寸范围，夹持力可以通过驱动端的压力调节做适配，针对薄壁易变形的塑料件、表面易刮花的金属精加工件，都能通过调整输出压力匹配合适的夹持力，既保证抓取过程工件不脱落，也不会夹伤工件表面。结构上没有冗余的复杂零件，整体拆解后只有主体壳体、联动传动块、两侧夹臂、铰接销轴、复位弹性件几个核心部件，装配流程简单，后期如果出现易损件损坏，现场运维人员不需要复杂的专用工具就能完成零件更换，减少产线停机等待的时间。夹臂外侧做了加强筋的结构设计，在保证夹指整体长度满足伸入需求的前提下，提升夹臂的结构刚性，夹持较重工件时不会出现夹臂外张变形的问题，保证夹持精度的稳定性。
