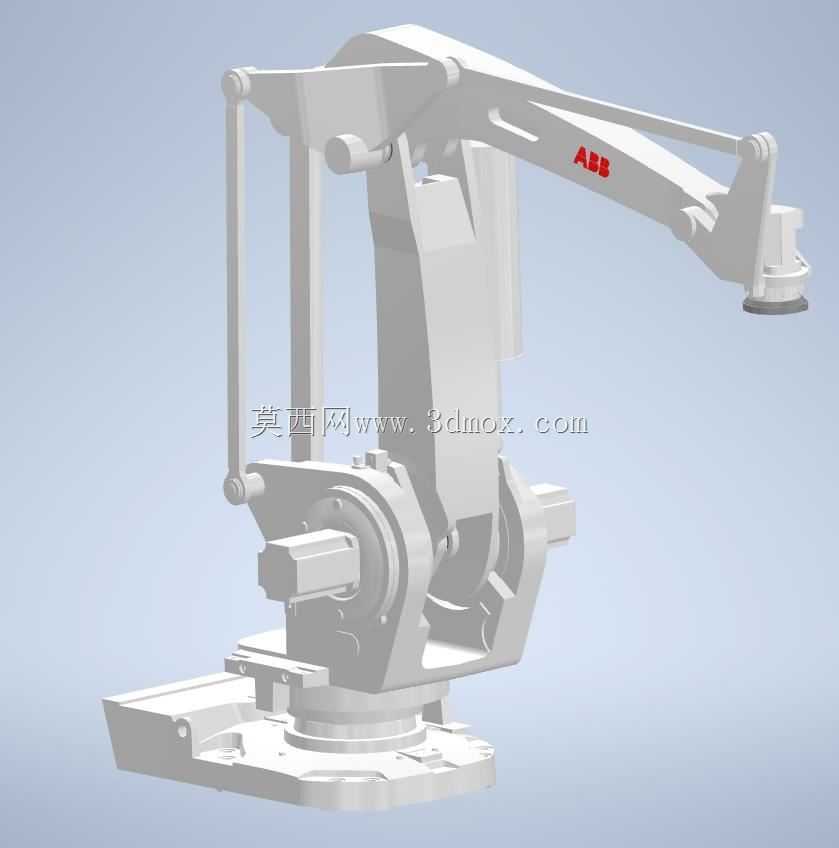

ABB IRB660工业重载码垛机械臂

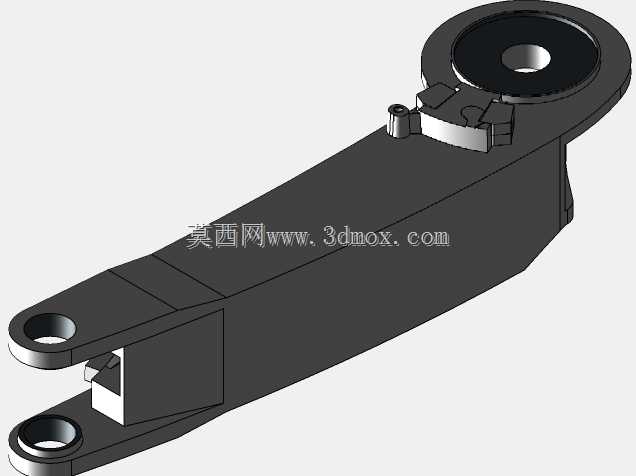

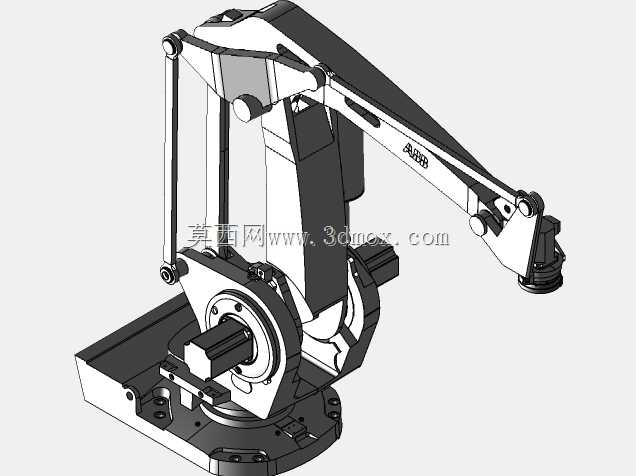

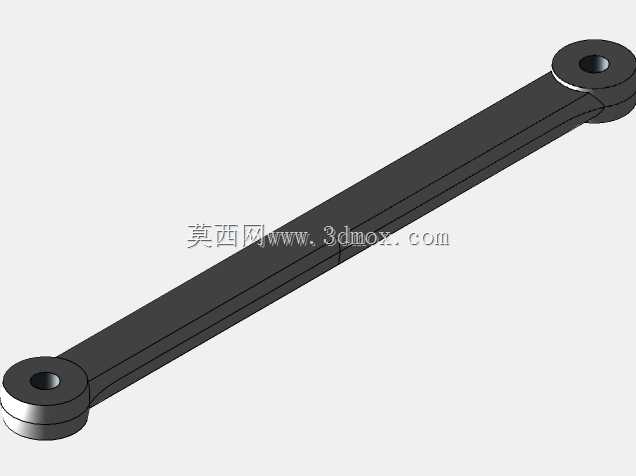

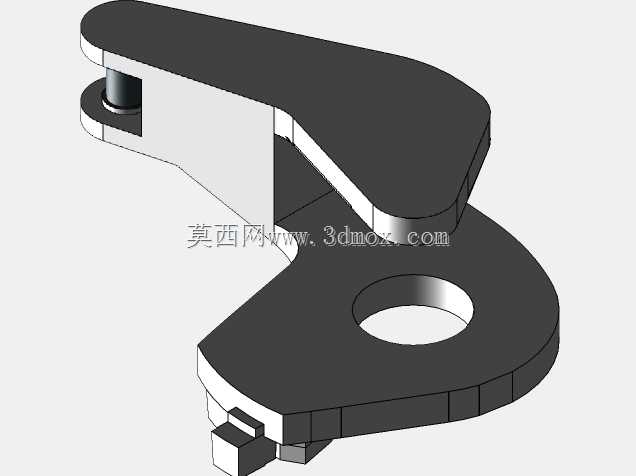

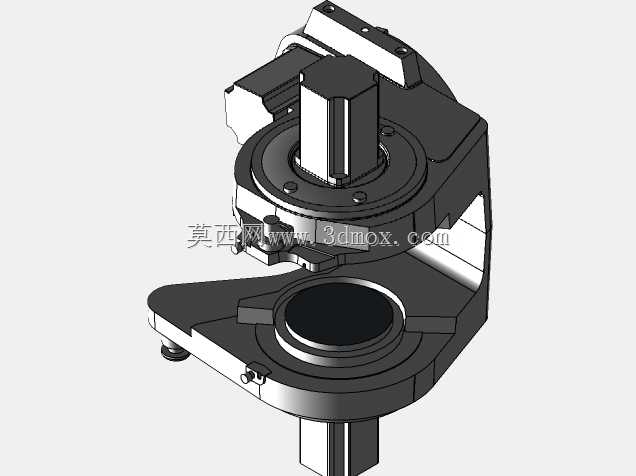

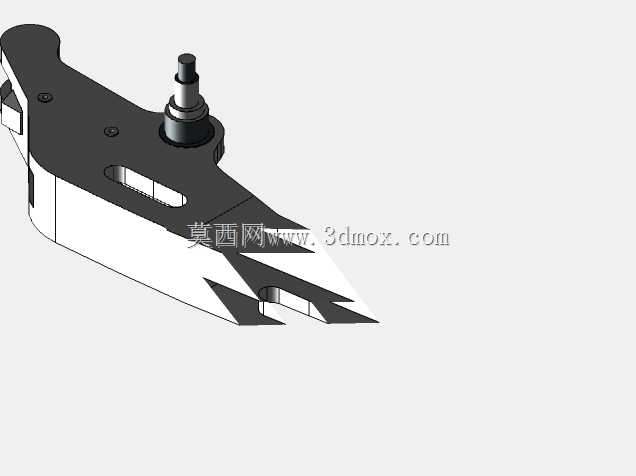

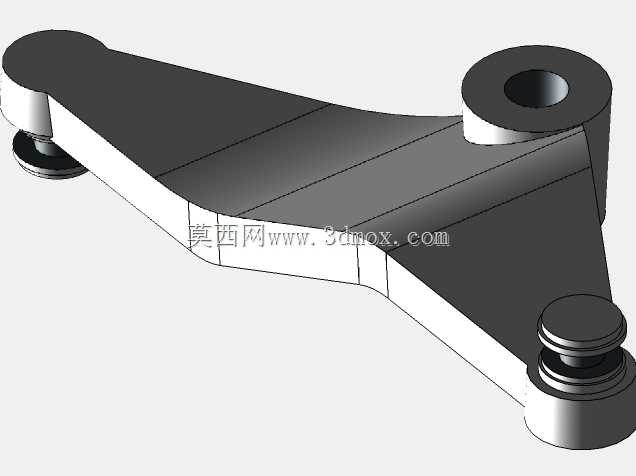

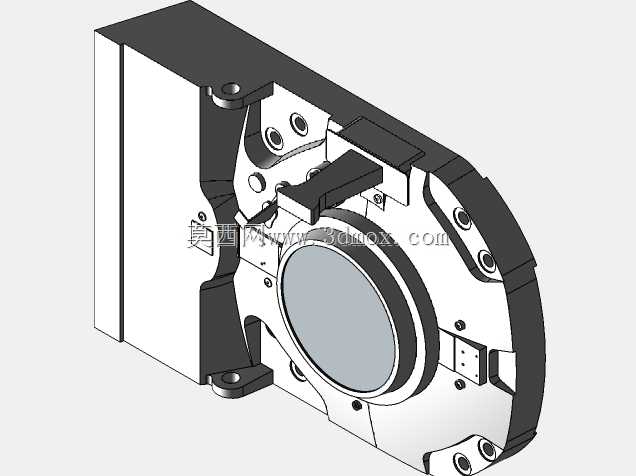

这款重载型工业机械臂面向大负载搬运场景设计，180kg额定负载搭配3.15m水平伸展半径，可覆盖常见码垛工位、机床上下料、重型工件转序的作业范围，在食品饮料整箱码垛、建材板材搬运、汽车零部件焊装线工件转序场景中适配性极强。从结构设计来看，大臂采用平行四边形连杆机构，这种构型能在大伸展距离下保持末端执行器的姿态稳定，避免码垛过程中工件倾斜滑落，同时连杆结构可分担关节受力，降低一二轴伺服的负载冲击，延长核心传动部件的使用寿命。底座采用大尺寸方形安装法兰，安装时需匹配预埋地脚螺栓的混凝土基础，安装面平面度公差需控制在0.2mm/m以内，避免底座受力不均导致的回转精度衰减，底座回转支承采用交叉滚子轴承，可同时承受轴向力、径向力与倾覆力矩，适配重载作业下的复杂受力工况。腕部末端采用标准ISO法兰接口，可快速适配夹爪、真空吸盘、焊枪等不同执行器，末端重复定位精度控制在±0.1mm级别，满足重载搬运下的对位需求。关节走线采用内部中空走线设计，避免外部线缆在大角度回转时与周边设备产生剐蹭，降低线缆磨损导致的设备停机风险。在产线布局时，需预留机械臂全伸展半径外0.5m的安全防护距离，周边护栏需匹配机械臂最大运动包络线设置，避免作业过程中机械臂与防护结构产生干涉。针对码垛场景，机械臂的运动轨迹做了专门优化，可在垂直升降、水平横移的路径上实现平滑过渡，减少加减速过程中的工件晃动，单节拍码垛循环时间可控制在3s以内，适配高速产线的节拍需求。建模过程中还原了各关节的运动限位结构，一轴回转范围±180°，二轴俯仰范围覆盖从底座平面到上方2.8m高度区间，三轴小臂俯仰可实现末端垂直向下到水平前伸的姿态切换，各关节的限位硬挡块结构均做了还原，可直接用于产线仿真中的干涉验证，提前排查工位布局中的碰撞风险。
