不锈钢阶梯式车门合页结构设计

这类合页类铰接件主要应用在商用车、特种作业车辆的车门开合部位，也可拓展用于设备检修门、工业柜体舱门的转动连接场景，核心作用是实现两个被连接件之间的定轴转动，同时承担开合过程中的径向与轴向载荷，保证门扇转动过程无卡滞、无窜动。从实际使用场景来看，车辆行驶过程中会持续承受路面传递的振动，车门频繁开合带来的交变载荷，这就要求铰接件本身具备足够的结构强度与抗疲劳性能，同时转动部位的配合间隙要控制在合理范围，避免长期使用后出现车门下沉、开合异响的问题。

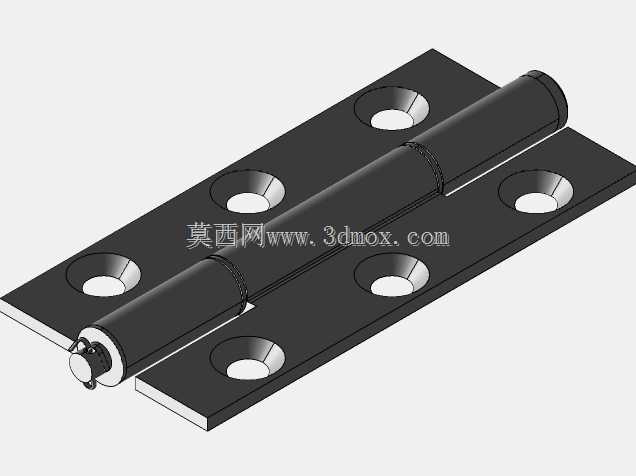

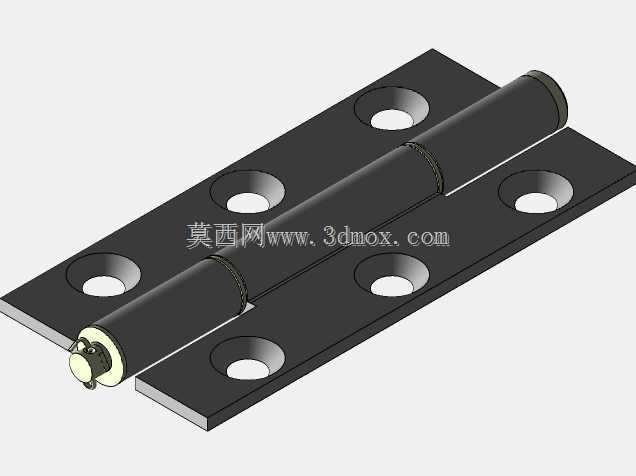

设计过程中首先确定了整体的对称式双页片结构，两个页片分别通过紧固件与车门、车身门框固定，中间的销轴作为转动核心，采用中空结构设计，在保证整体抗弯强度的前提下降低了零件自重，适配车辆轻量化的设计需求。页片上的安装孔位采用等距排布的沉孔设计，适配指定规格的平头螺钉安装，安装后螺钉头部完全沉入页片平面，不会突出表面干涉车门的开合动作，也能避免螺钉外露带来的锈蚀、刮蹭问题。材质选用SUS304不锈钢，本身具备优秀的防锈耐腐蚀性能，能够适应车辆户外使用时的雨淋、温差变化、盐雾侵蚀等复杂工况，不需要额外做表面防锈处理就能满足长期使用的寿命要求。

尺寸边界上，整体合页的长宽尺寸适配常规厚度的车门钣金安装面，销轴的直径经过载荷校核，能够承受车门自重带来的弯矩，六个安装孔的孔径与孔位间距严格匹配通用的车门安装基准，不需要二次加工就可以直接替换同规格的进口铰接件，降低配件采购与维护成本。转动部位的配合间隙经过反复调整，既保证转动时的顺滑度，又能控制页片之间的轴向窜动量，避免车门开合过程中出现旷量。页片的边缘做了倒钝处理，没有尖锐的毛刺棱角，安装操作时不会划伤施工人员，也避免长期使用过程中应力集中导致的页片开裂问题。在实际选型适配时，只需要核对安装面的孔位间距、门扇的厚度与自重载荷，就可以直接选用该款合页，不需要额外修改安装结构，能够大幅缩短结构设计与配件选型的周期。
