多工位日期编码线性遍历输送装置

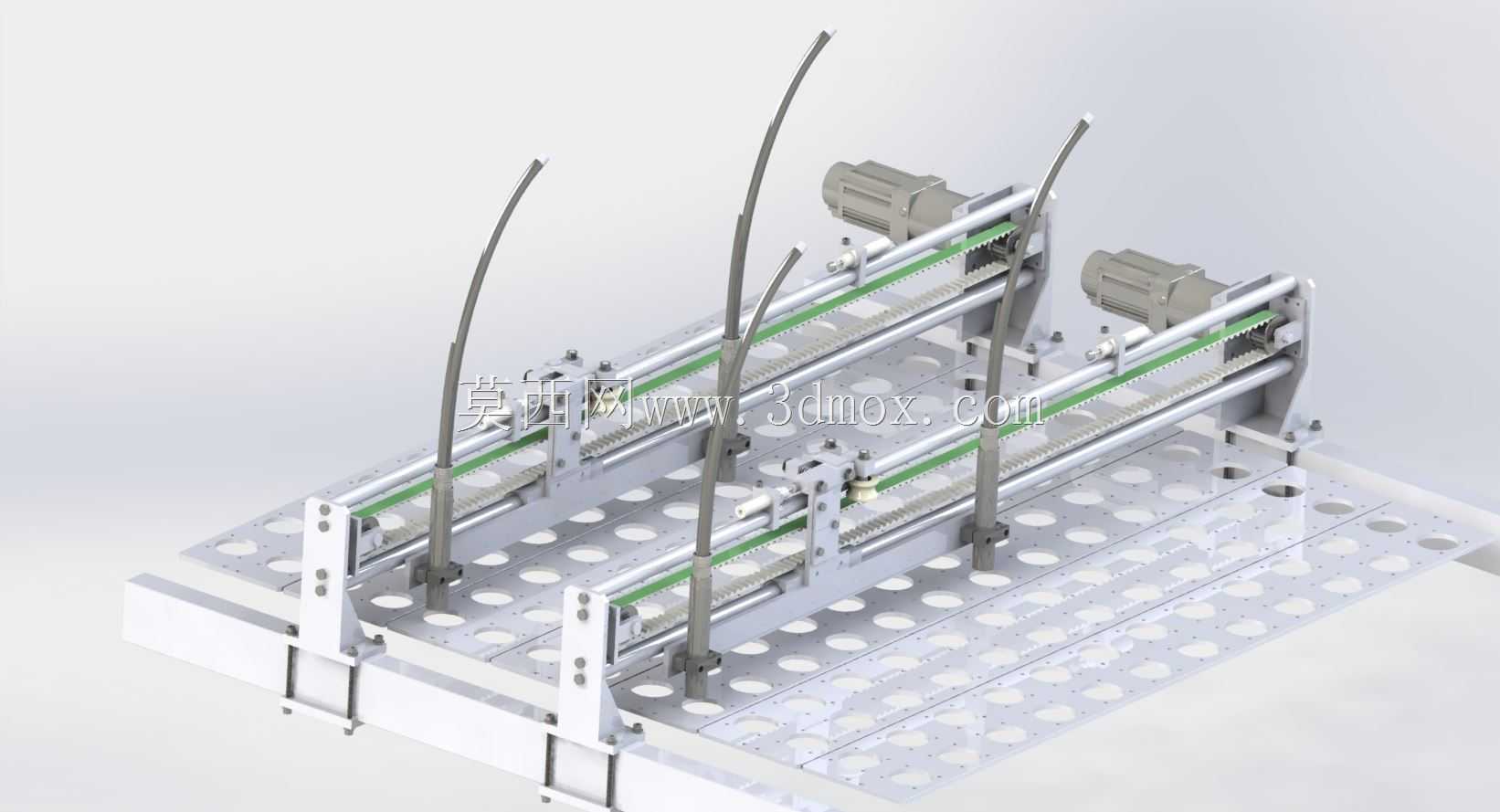

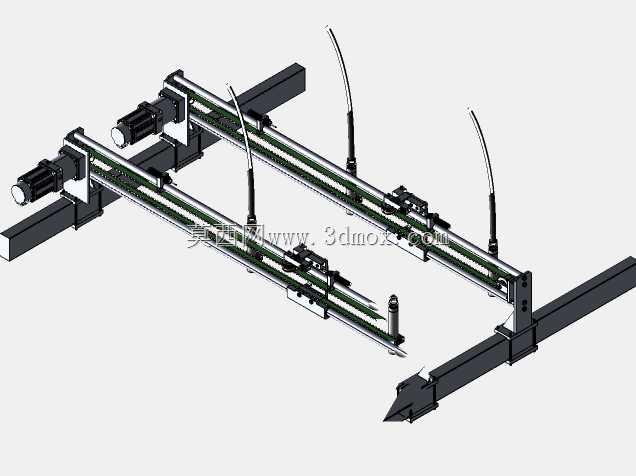

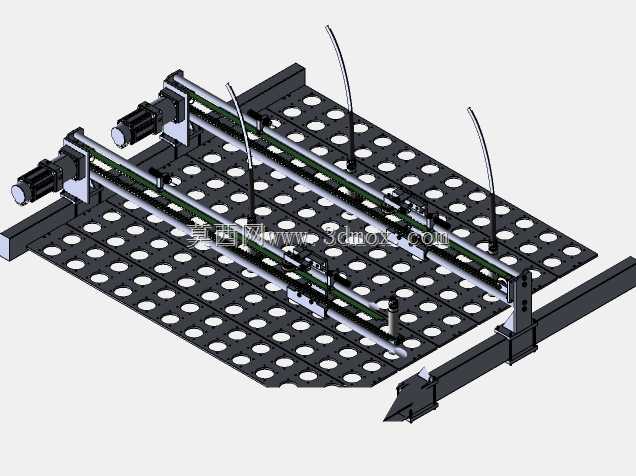

这套线性遍历机构主要面向产线中需要对载具上的物料逐一完成日期编码打标、信息核验类工序的作业场景，常见于电子元器件、小型包装件的批量编码工位，替代传统单工位逐件上下料的低效作业模式，可直接对接前后段输送线完成整盘物料的连续遍历作业。从结构布局来看，设备采用双列平行导轨作为主体承载框架，搭配同步带传动组件实现遍历头的水平直线往复移动，每列导轨对应独立的驱动单元，可根据产线节拍需求选择单列独立运行或双列同步作业模式，适配不同产能的产线规划。带孔载板作为物料承载基准，板面的阵列孔位可根据待加工物料的外形更换适配的定位治具，安装时需保证载板平面与导轨移动方向的平行度公差控制在0.1mm/m以内，避免遍历头移动过程中出现位置偏差导致编码位置偏移。遍历头的安装支架采用可升降调节结构，支架上预留的安装孔位可适配喷码头、激光打标头、视觉检测头等不同功能的作业端头，调节行程可覆盖50-150mm的高度区间，满足不同高度物料的作业距离要求。传动端的驱动电机通过联轴器与同步带轮直连，省去额外的减速传动结构，既压缩了设备整体宽度方向的安装尺寸，也减少了传动间隙带来的定位误差，移动重复定位精度可控制在±0.05mm范围内，完全满足日期编码类工序的位置精度要求。设备底部的安装支脚采用可调式结构，可根据现场地面平整度调节整体水平度，支脚的安装孔位间距兼容常规铝型材工作台的安装标准，无需额外加工过渡连接板即可完成固定。整体框架采用阳极氧化铝型材搭配不锈钢紧固件，在保证结构刚性的同时控制整体自重，设备总宽度控制在600mm以内，长度可根据载板的物料排布数量做模块化拓展，单段标准长度可适配200-400mm行程的遍历需求，多段拼接时可通过型材内置的连接销完成定位拼接，无需重新校准整体直线度。气路与线路沿导轨侧面的拖链布设，拖链的弯曲半径预留足够余量，避免高速移动过程中出现线缆拉扯、气管弯折的问题，所有走线位置都做了防磨防护处理，适配车间长期连续运行的工况要求。
