麦克纳姆全向移动胎膜轮结构设计

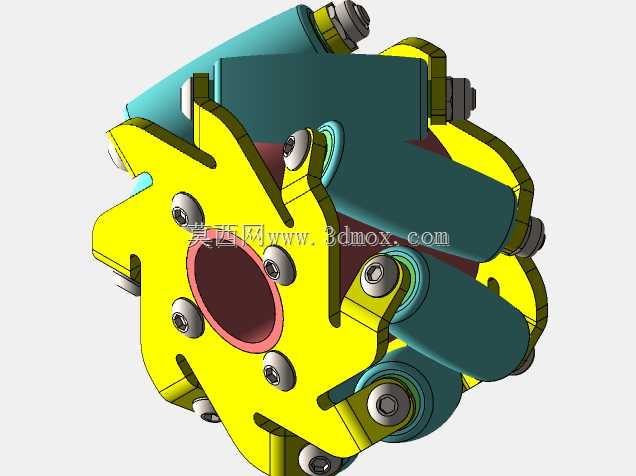

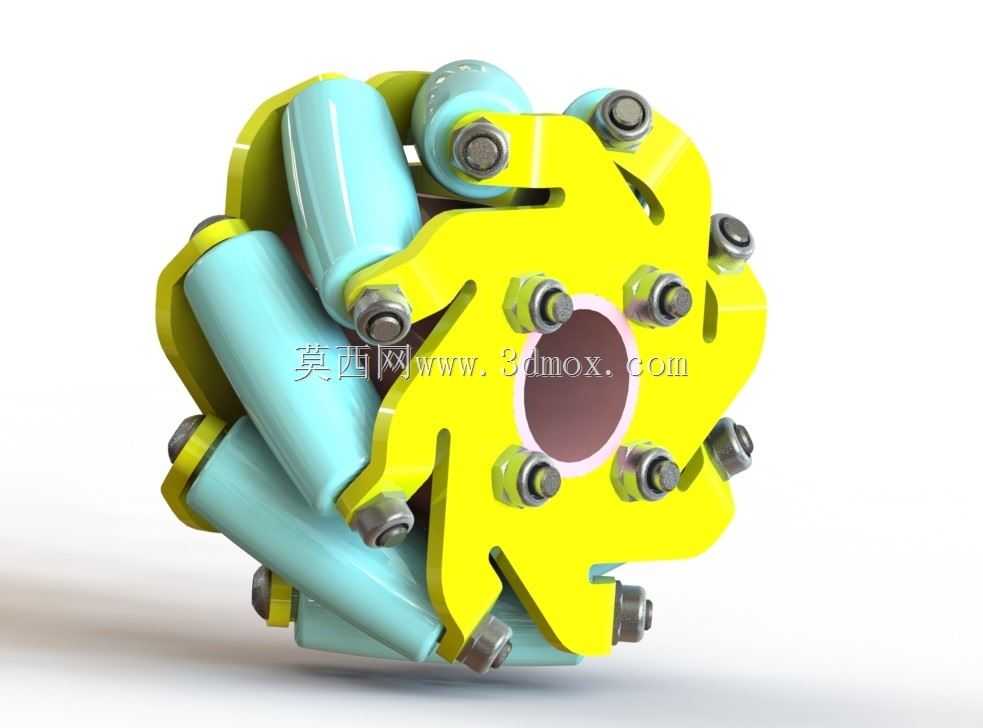

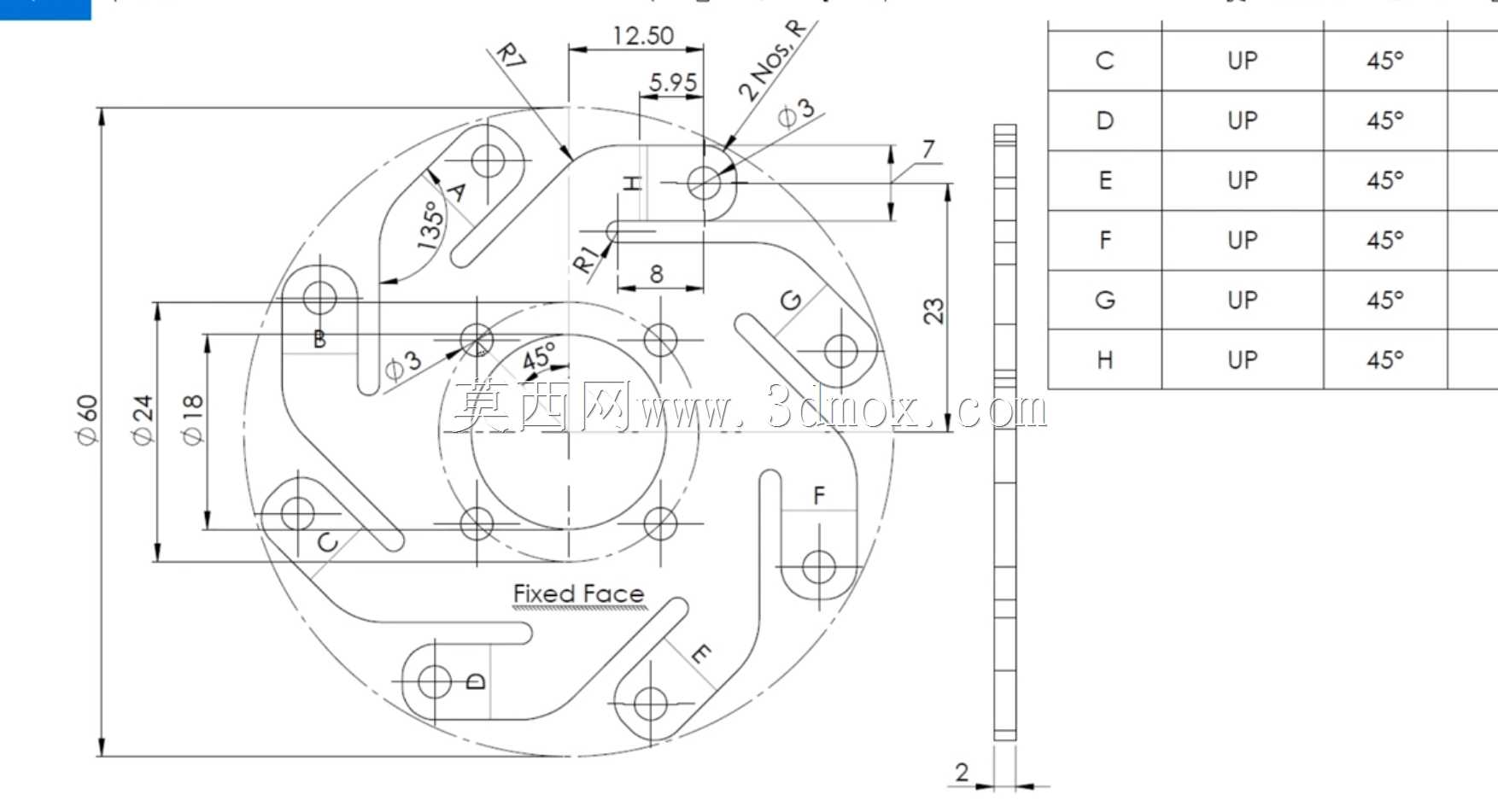

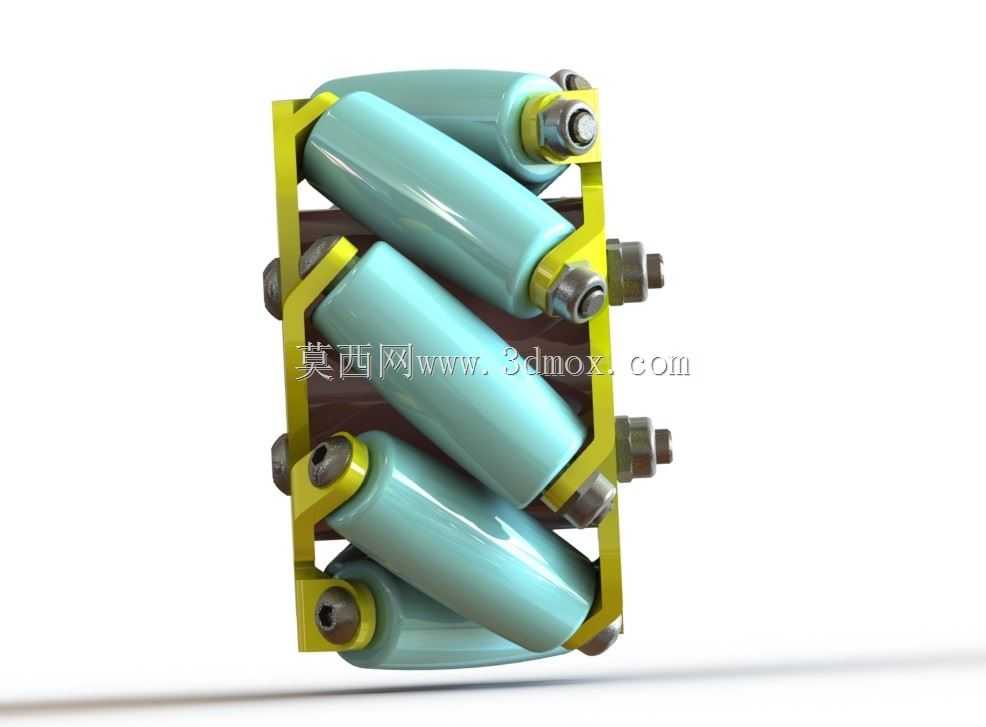

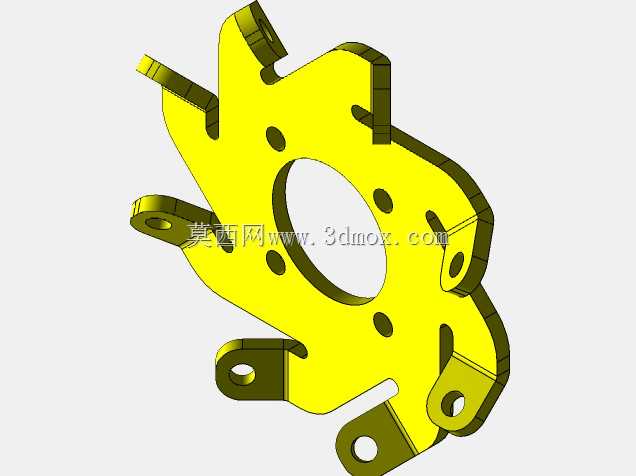

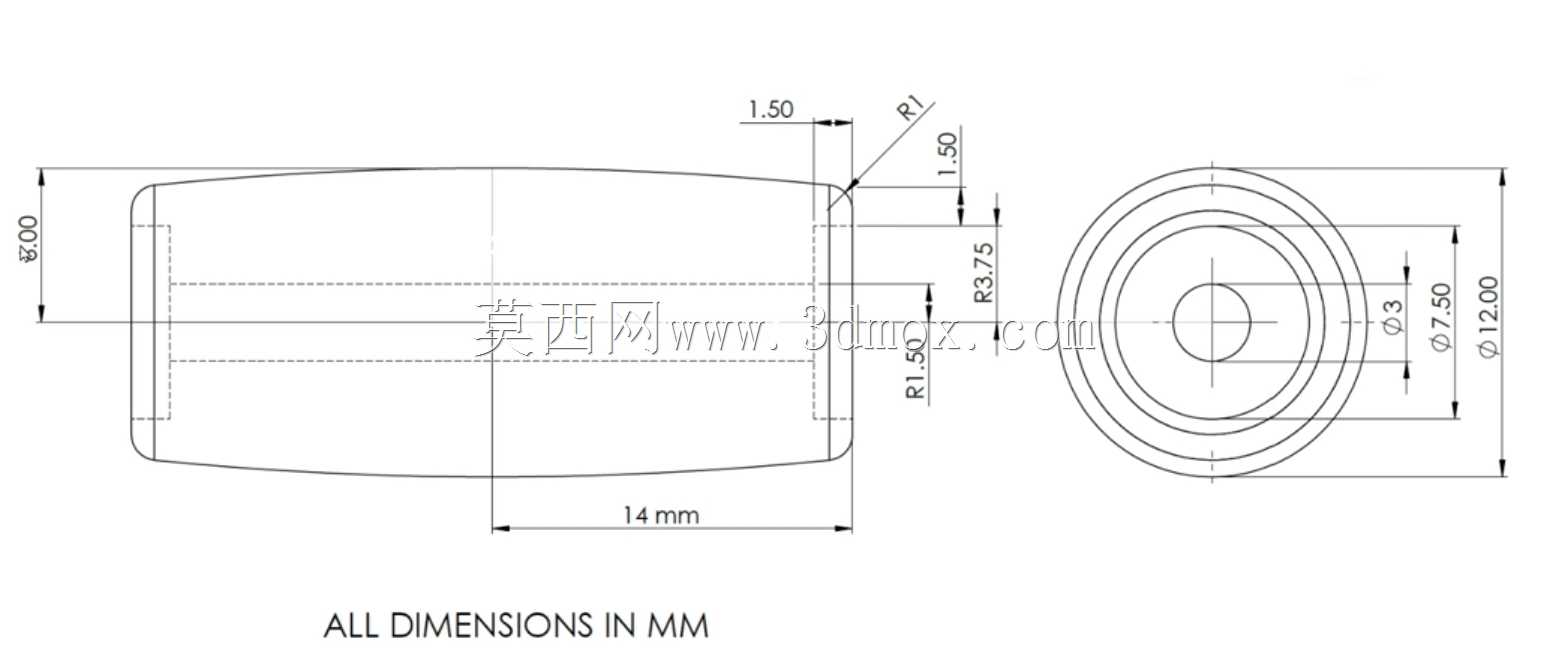

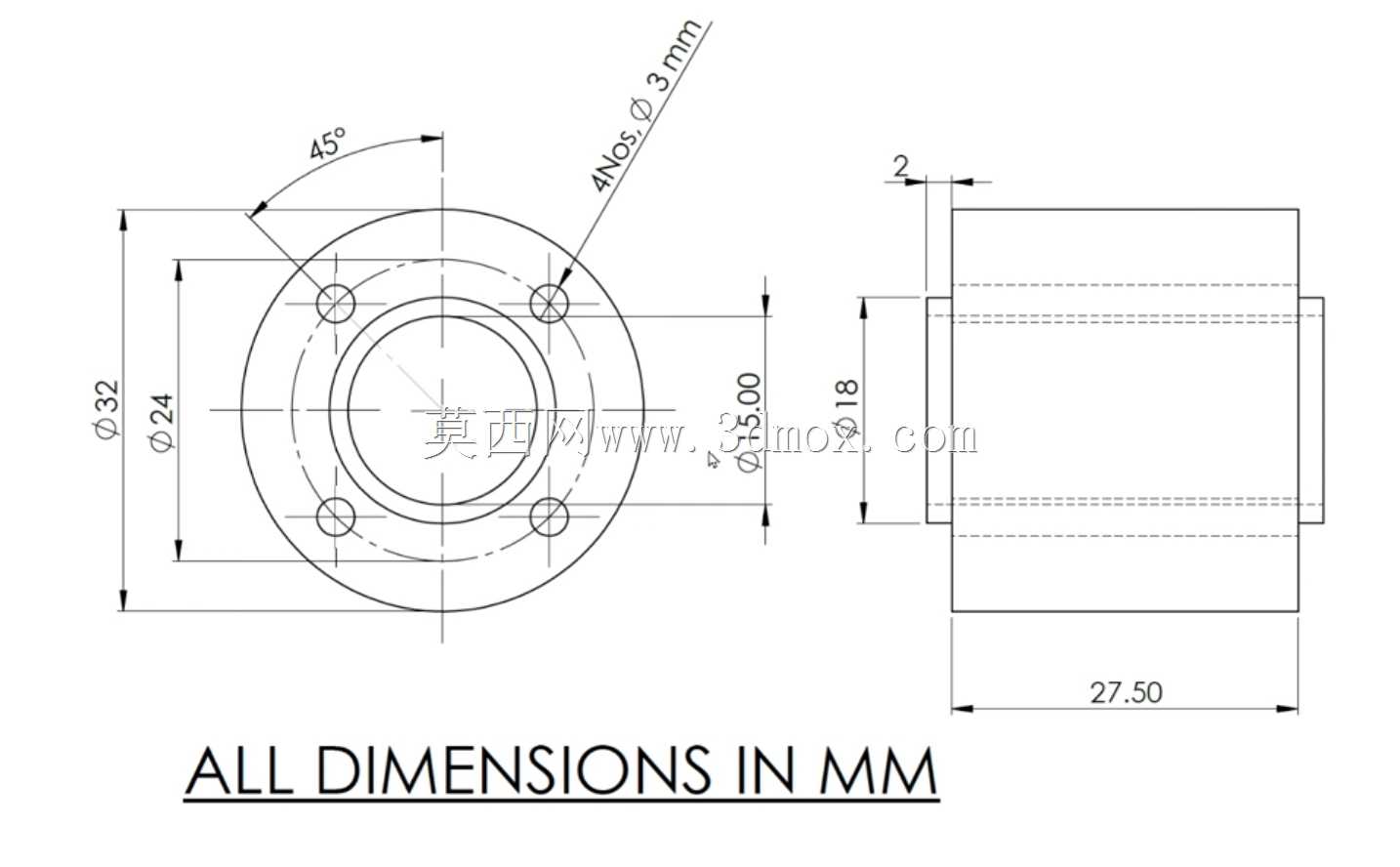

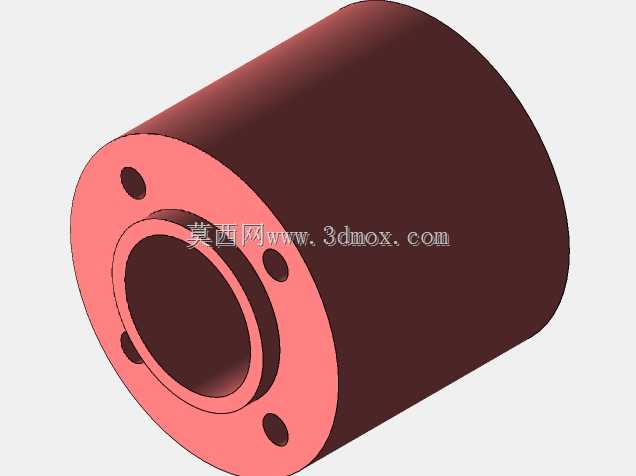

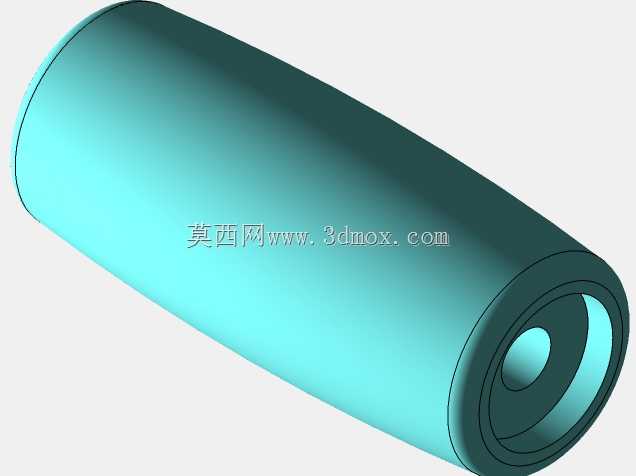

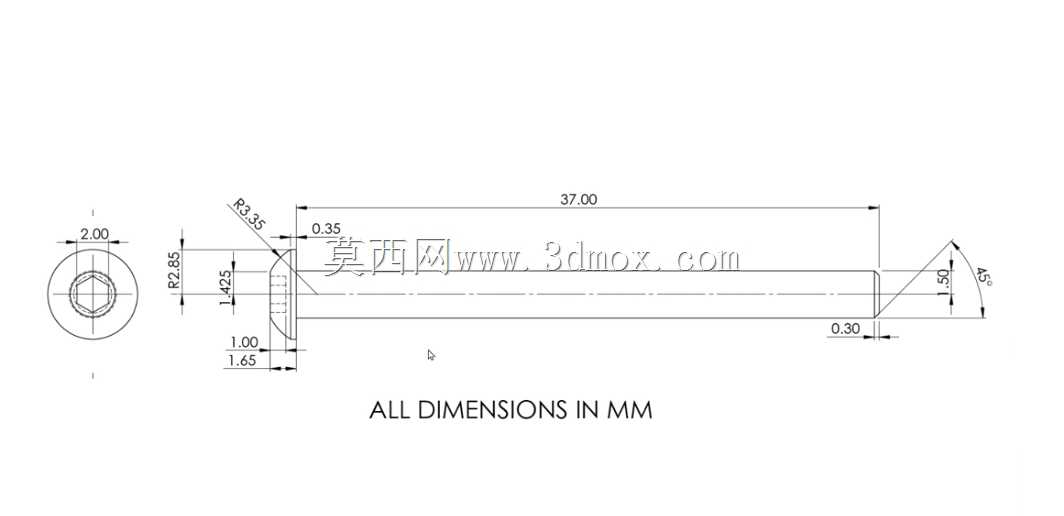

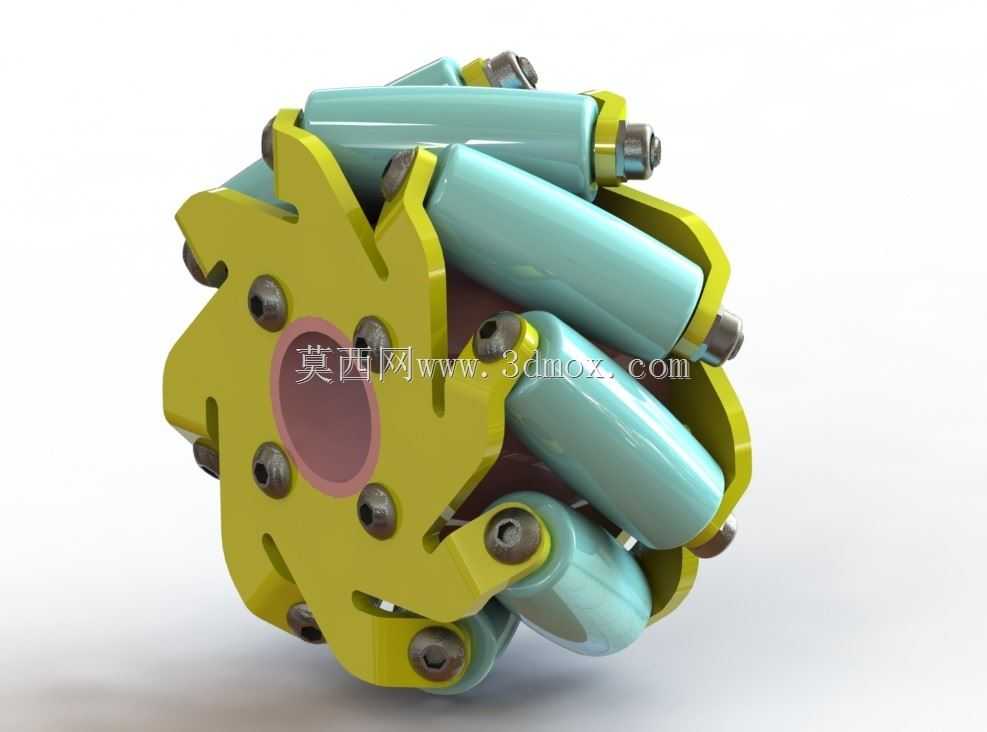

这款全向行走轮组的辊子采用周向错位排布设计，区别于传统行走轮仅能沿轴向行进的运动限制，可实现整车在平面内任意方向的平移、原地旋转、斜向行进等复合运动，无需额外设置转向机构即可完成狭小空间内的精准位姿调整，目前广泛应用于智能仓储AGV、产线转运台车、重载移动平台、狭小空间作业巡检设备等场景，尤其适配对空间回转半径有严格限制的作业环境，比如密集仓储巷道内的货物转运、精密设备旁的辅助工装移位，能大幅缩减设备运行所需的通道宽度，提升单位面积的场地利用率。从结构设计逻辑来看，轮体主支架采用辐条式承载结构，中心设置与驱动轴配合的安装孔位，孔位周边设计有衬套安装台阶，可根据不同输出轴径搭配对应规格的耐磨衬套，降低主轴磨损后的维护成本；周向分布的小辊子轴线与主轮轴线呈固定夹角排布，每个辊子通过独立的销轴固定在主支架的分叉支耳上，支耳处预留有轴承安装位，可选用微型深沟球轴承降低辊子转动阻力，同时销轴端部设置防松止动结构，避免设备长期运行过程中销轴窜动脱落。安装边界方面，主轮的径向尺寸需匹配整车底盘的离地间隙设计，轮体轴向宽度要预留出辊子转动时的摆动余量，避免辊子外缘与底盘支架发生运动干涉；中心安装孔的键槽尺寸需与驱动输出轴的传动键匹配，保证扭矩传递的可靠性，轮组的额定承载能力需结合单根辊子的接触应力、主支架的屈服强度综合核算，单轮承载时辊子与地面的接触为线接触，设计时需根据地面材质调整辊子外层包胶的硬度，水泥地面可选用硬度稍高的聚氨酯包胶提升耐磨性，环氧地坪场景可选用稍软的包胶材质降低行走噪音与地面压痕。实际选型应用中，这类轮组通常采用四个一组对称排布的安装方式，通过不同轮组的转速差与转向组合实现全向运动，设计时需注意每个轮组的安装高度公差控制在合理范围内，避免出现单轮悬空导致的驱动力不足、行走跑偏等问题；辊子的轮廓采用鼓形修形设计，可保证轮组在滚动过程中始终有至少一个辊子与地面保持接触，减少行走过程中的振动冲击，提升运行平稳性。主支架的材质可根据承载需求选用铸铝或高强度工程塑料，重载场景下可选用合金钢焊接后做去应力处理，避免长期承载出现支架变形导致辊子卡滞。
