GWS S35标准FP伺服舵机结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:287786
  • GWS S35标准FP伺服舵机结构设计
  • GWS S35标准FP伺服舵机结构设计
  • GWS S35标准FP伺服舵机结构设计

在小型自动化执行机构、航模舵面控制、小型机械臂关节驱动、智能玩具动作单元这类对位置控制精度、输出扭矩、响应速度有明确要求的场景里,这类标准FP规格的伺服舵机是应用占比极高的核心执行部件。不同于大功率工业伺服系统的复杂配套结构,这类小型伺服单元把驱动电机、减速齿轮组、位置反馈电位器、控制电路全部集成在统一的方形壳体内,不需要额外搭配独立的驱动器模块,只需要接入标准PWM控制信号就能实现角度闭环控制,大幅降低了小型设备的集成难度。

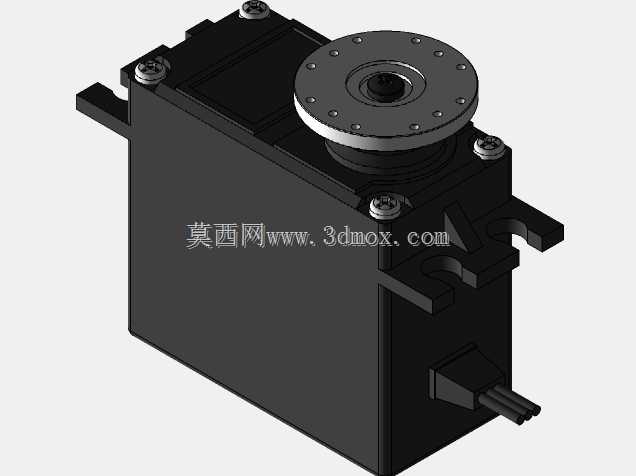

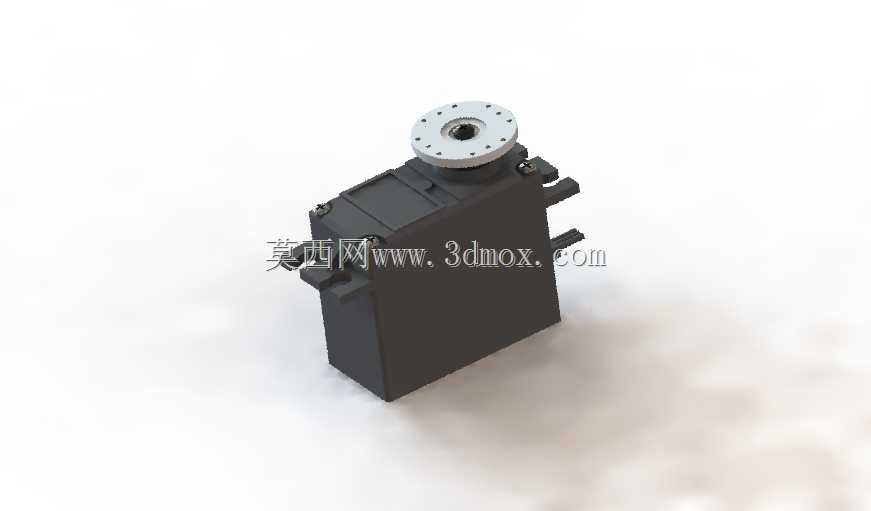

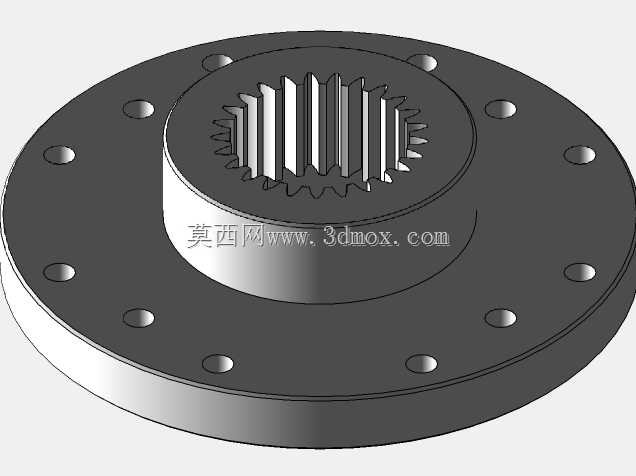

从结构设计逻辑来看,这款舵机的壳体采用硬质工程塑料注塑成型,主体为规整的长方体结构,边角做了小圆弧过渡处理,既可以避免装配时的锐边磕碰,也能在紧凑安装空间里减少与周边结构件的干涉。顶部的输出法兰采用圆盘式设计,法兰端面均匀分布多个安装孔位,中心设置带内孔的输出轴,既可以通过法兰孔连接舵盘、摇臂等外接执行件,也能通过中心轴孔实现与负载的同轴定位,保证扭矩传递的同轴度,减少偏载带来的齿轮磨损。壳体两侧预留了标准的安装固定耳位,耳位上的通孔尺寸匹配常用的M2/M2.5规格固定螺丝,安装孔的中心距遵循小型舵机的通用安装规范,能够直接适配市面上多数标准舵机安装支架,不需要额外做安装位的定制改造。

设计过程中需要重点考量的安装边界包含几个核心维度:首先是壳体的长宽高尺寸,这类S35规格舵机的主体截面尺寸适配30-40mm区间的安装槽位,安装时需要在输出轴周边预留至少5mm的摇臂摆动空间,避免摇臂动作时与周边结构发生碰撞;其次是出线端的位置,舵机的控制与供电引线从壳体侧部伸出,布线时需要预留足够的线长余量,避免舵机随动机构动作时拉扯引线导致接线松脱;另外输出端的负载匹配也需要结合结构设计校核,这款舵机的减速组采用多级金属齿轮传动,能够输出稳定的保持扭矩,设计负载连接结构时要尽量让负载力作用在法兰盘的分度圆附近,避免悬臂过长导致输出轴承受过大的径向弯矩,长期运行造成轴套磨损、位置精度下降。

在实际功能实现上,这类伺服舵机的控制逻辑是接收给定的脉宽信号,通过内部电路对比当前位置反馈电位器的阻值与目标位置的差值,驱动内部直流电机正反转,经过多级齿轮减速后带动输出轴转动到目标角度,角度控制范围通常覆盖0-180度区间,能够满足绝大多数需要往复角度调节的场景需求。不同于连续旋转的普通直流电机,它的位置锁定特性可以让输出轴在到达目标位置后保持稳定的输出扭矩,抵抗外部负载的扰动,这也是它在需要精准位置保持的场景里被广泛应用的核心原因。做三维结构建模时,除了还原外部的安装尺寸、法兰孔位、固定耳位这些装配必须的接口尺寸,也需要把内部齿轮组的传动比、电机安装位、电位器的安装位置做准确的还原,方便后续做整机的运动干涉检查,也能为后续的维护替换、定制改型提供准确的三维数据参考。
