金属齿轮数字舵机双叶花键结构

这款带散热器的金属齿轮无芯数字舵机，常被应用在小型遥控模型、桌面级机械臂关节、小型仿生机器人动作执行端这类对控制精度、响应速度有要求的场景里，作为角度执行单元完成精准的位置输出。从结构设计来看，顶部输出轴采用双叶花键形式，相比普通单键或光轴锁紧结构，花键配合能在更小的轴径尺寸下传递更大扭矩，同时避免舵盘安装时出现周向打滑，安装对位也更便捷，适配市面上绝大多数标准规格的金属、塑料舵盘。

外形尺寸控制在23×12×25.4mm区间，属于微型标准舵机的安装尺寸范畴，两侧带安装耳的壳体设计，安装孔位完全匹配通用微型舵机的安装间距，不需要额外做转接件就能直接替换同规格的传统舵机，在做设备迭代或者旧模型配件替换时，能大幅减少结构改造成本。壳体上集成的散热结构，针对无芯电机长时间高频动作时的发热问题做了优化，能把电机运转产生的热量更快传导到外壳散出，避免持续大负载动作时出现电机过热退磁、扭矩衰减的问题。

传动部分采用金属齿轮搭配双滚珠轴承的组合，相比塑料齿轮舵机，金属齿轮的抗冲击能力更强，在模型做急停、急转或者遇到外力负载突变时，不容易出现扫齿故障；双滚珠轴承给输出轴提供了更好的径向支撑，输出轴的径向旷量更小，角度控制精度更高，长时间使用也不会因为轴承磨损出现输出轴晃动的问题。无芯电机的设计让舵机的响应速度更快，空载状态下60度行程动作时间仅0.13秒，动作迟滞更小，在做航模舵面控制或者机器人关节快速动作时，跟随性表现更好，不会出现明显的动作延迟。扭矩参数上，6V供电下能输出3.9kg·cm的扭矩，足够驱动小型固定翼航模的副翼、升降舵，或者小型遥控车的转向机构，也能满足桌面级四足机器人单关节的扭矩需求。

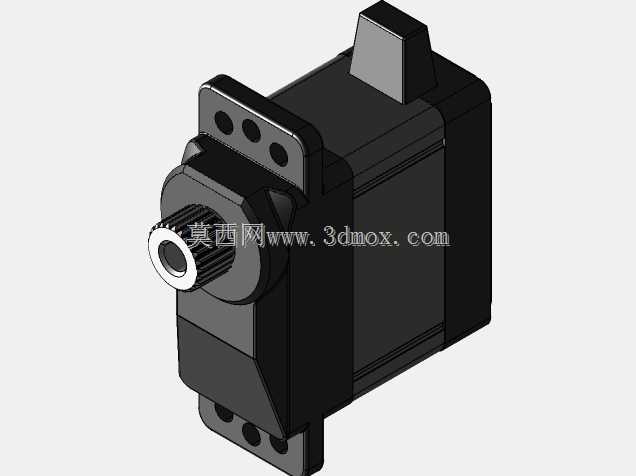

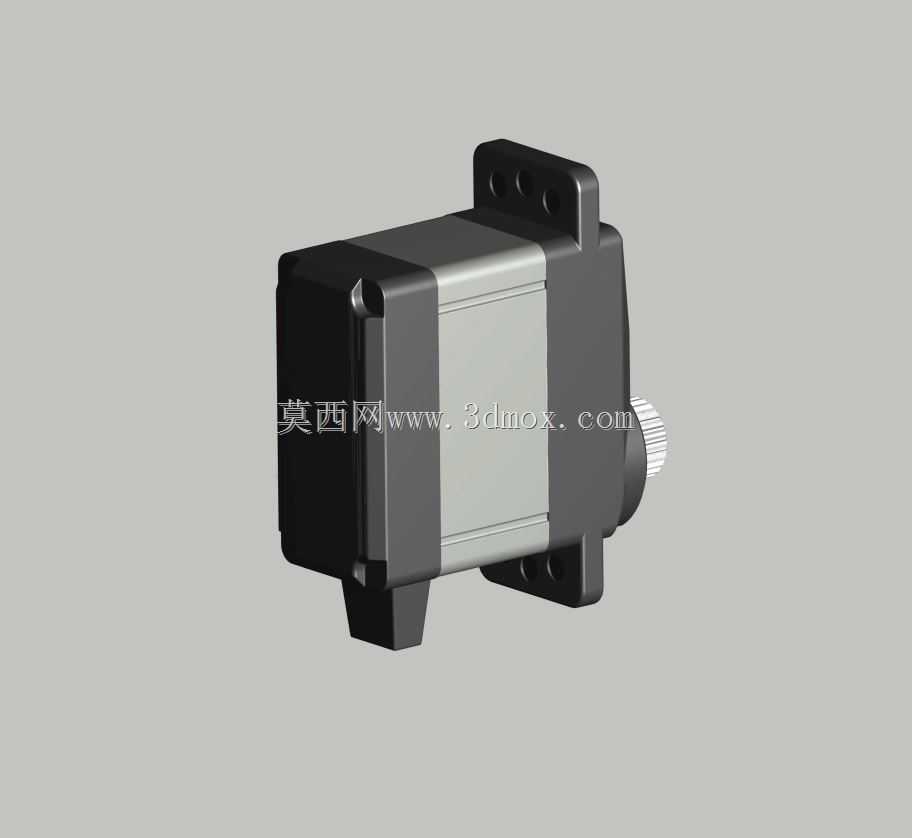

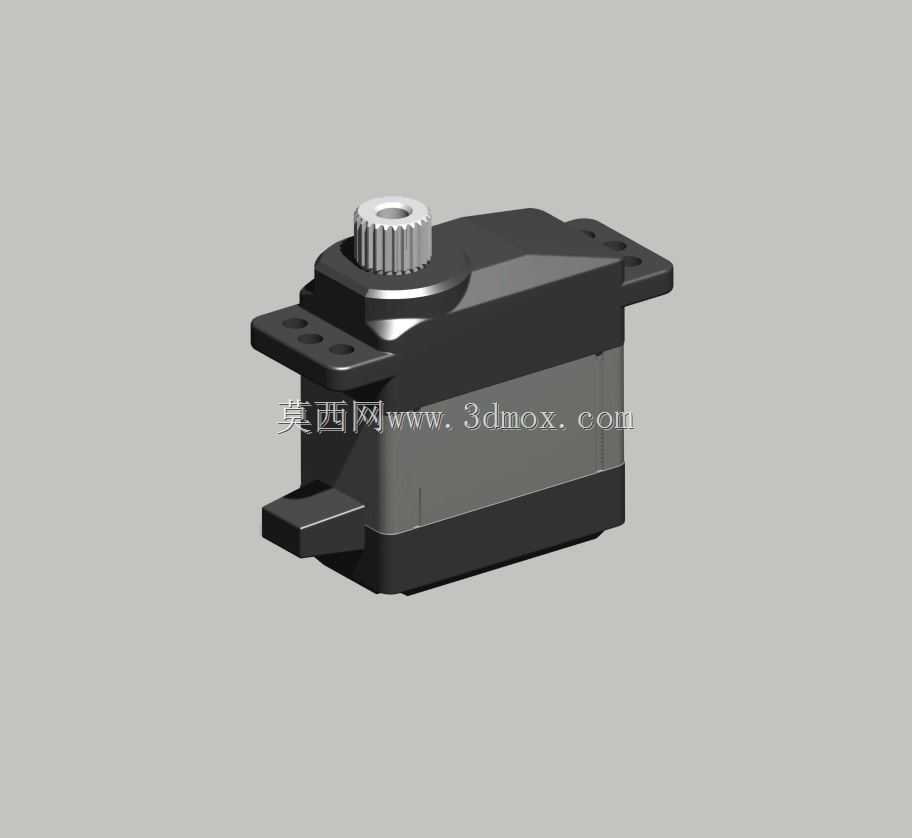

建模时完整还原了舵机的外部安装特征、输出轴花键细节、壳体散热筋结构，以及出线端的结构位置，在做整机结构装配时，可以直接用这个模型做干涉检查，提前确认安装空间是否足够，舵机转动时会不会和周边结构件发生碰撞，也能根据模型上的安装孔位直接设计对应的固定支架，减少实物装配时的试错成本。
