350×250加工幅面5.5w激光雕刻设备结构

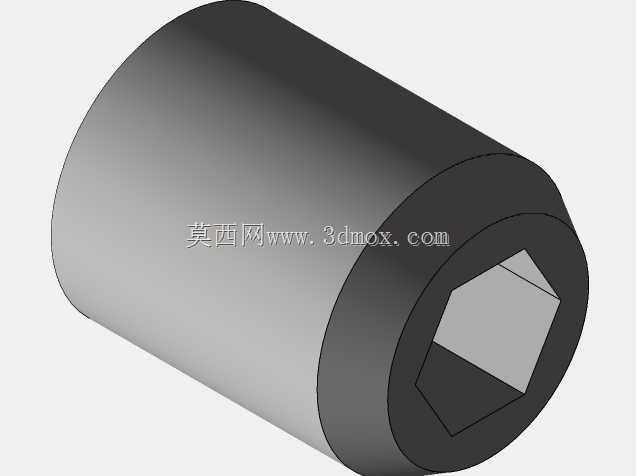

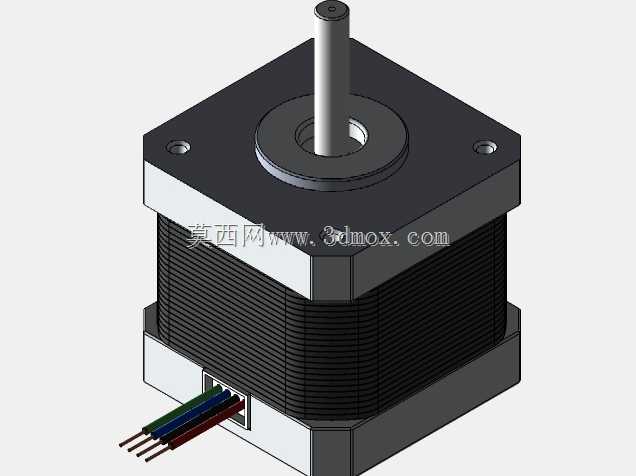

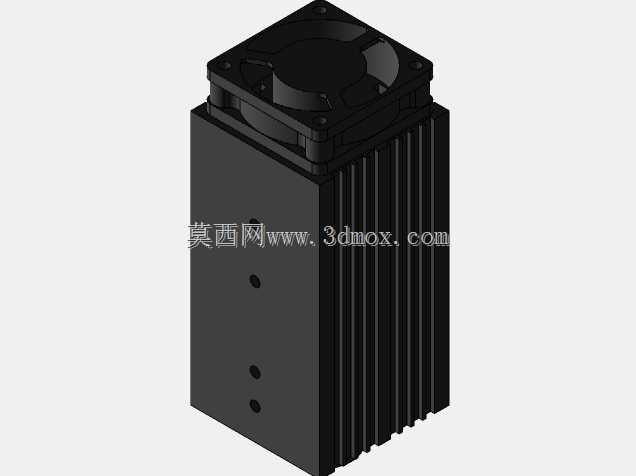

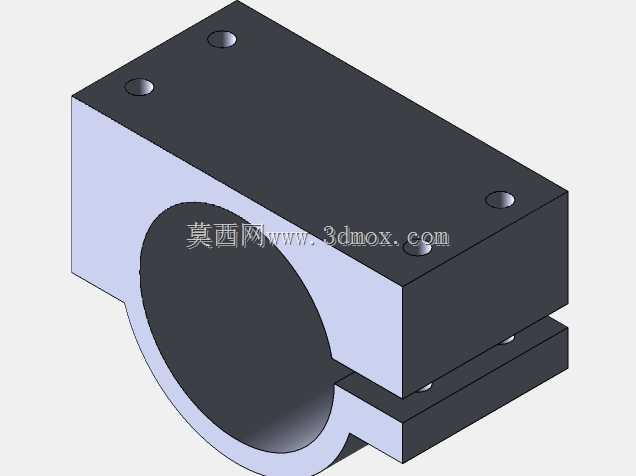

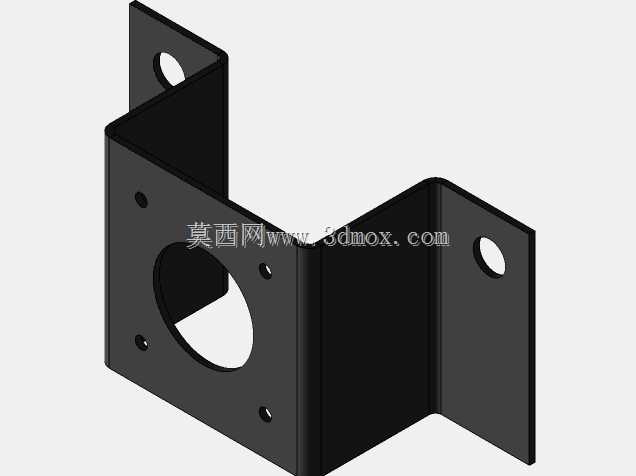

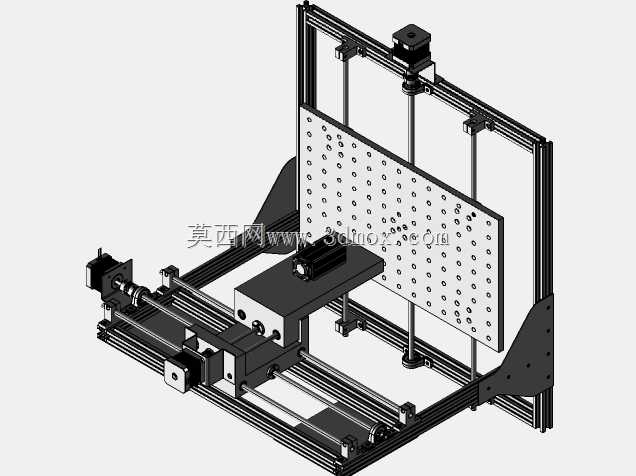

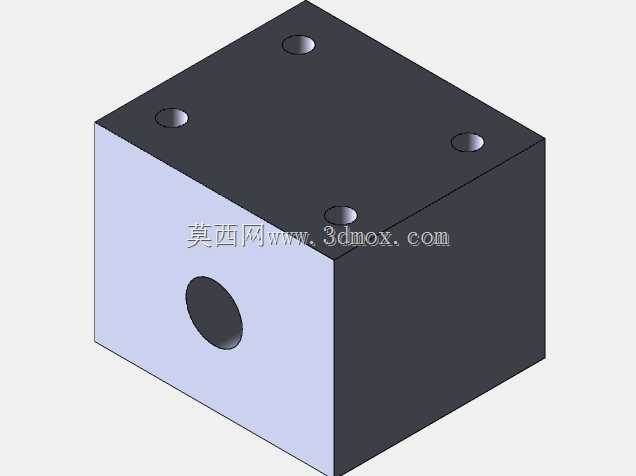

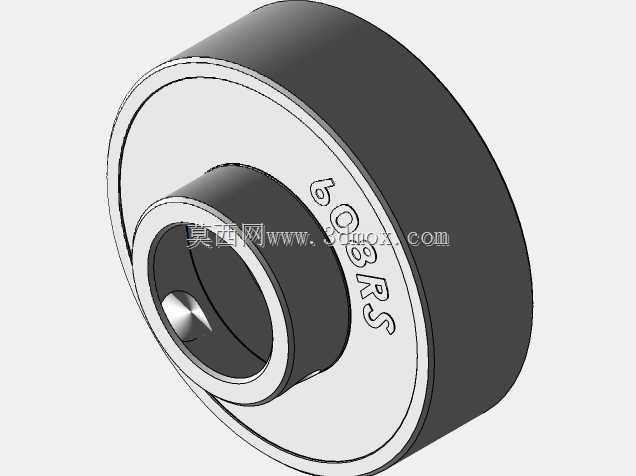

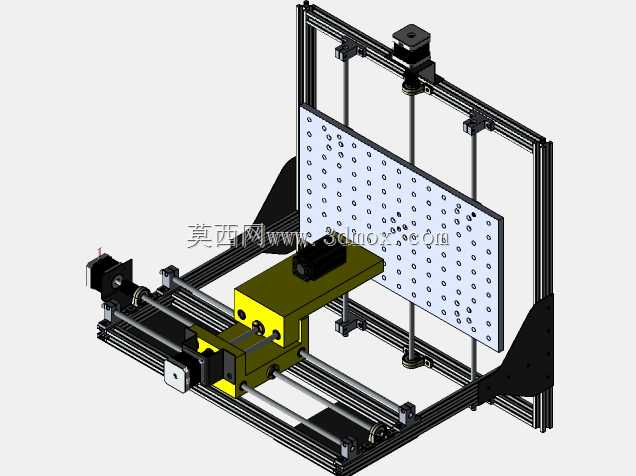

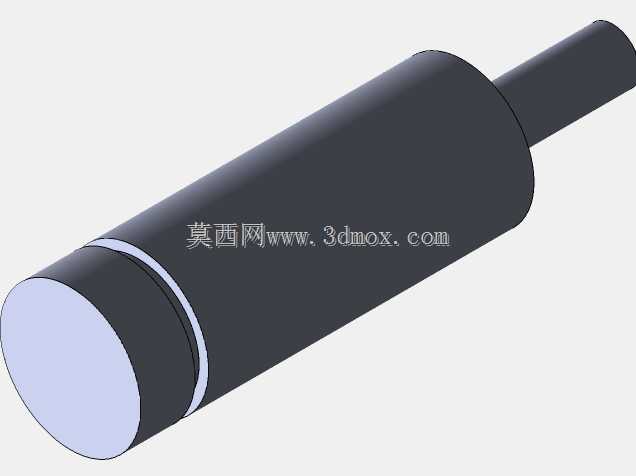

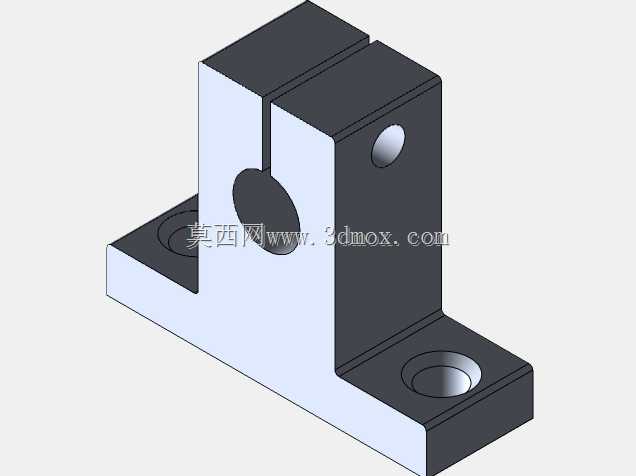

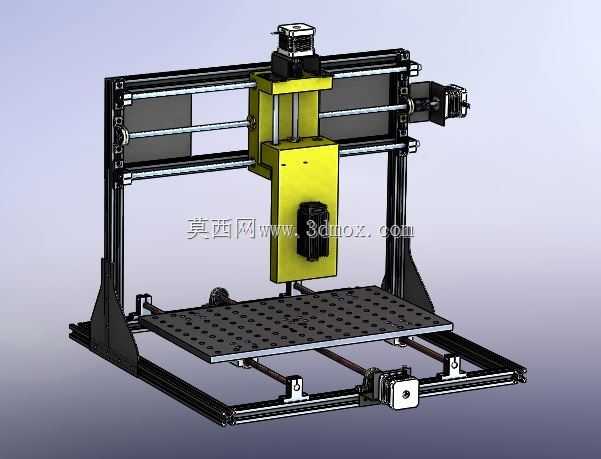

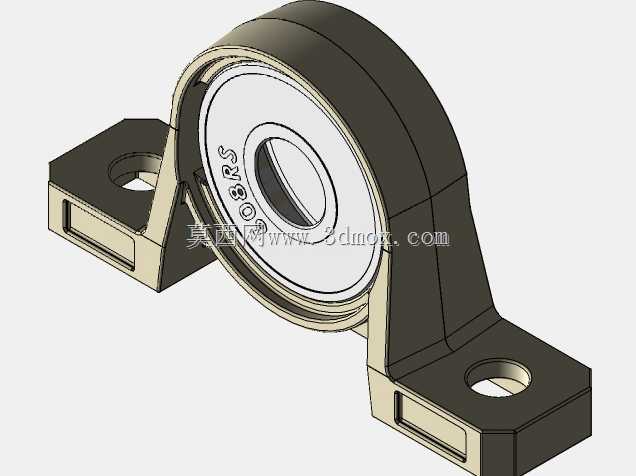

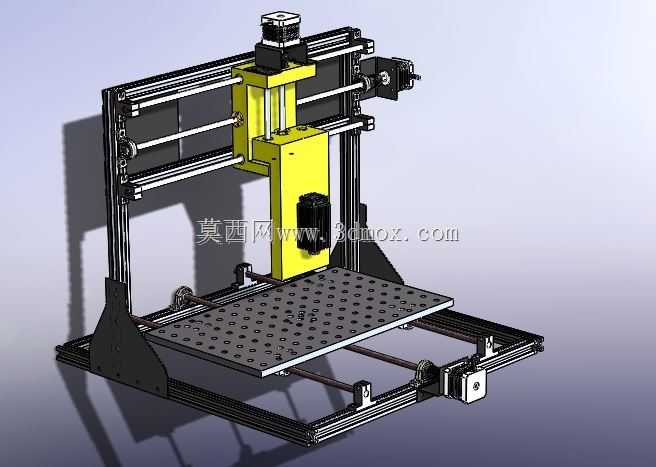

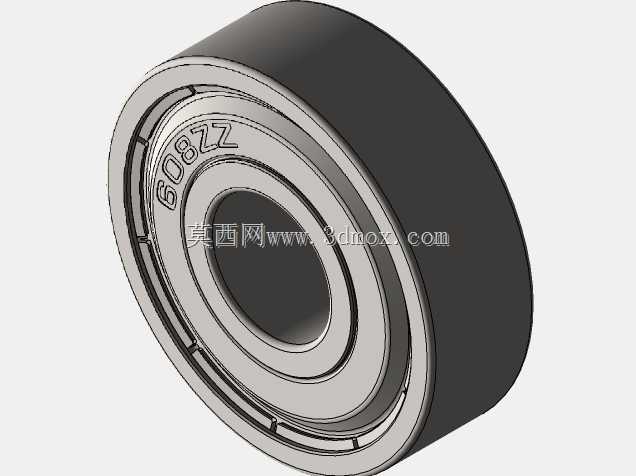

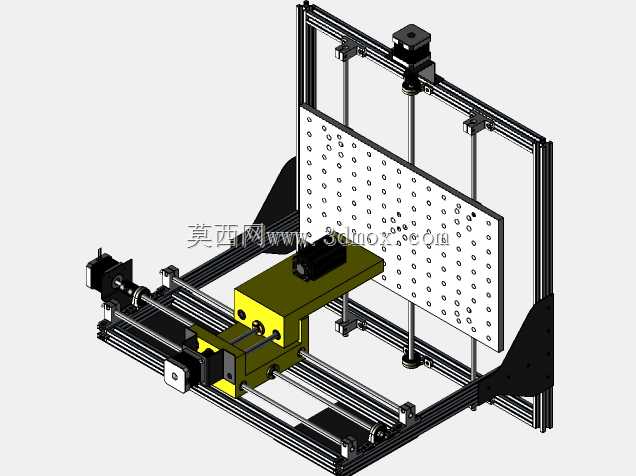

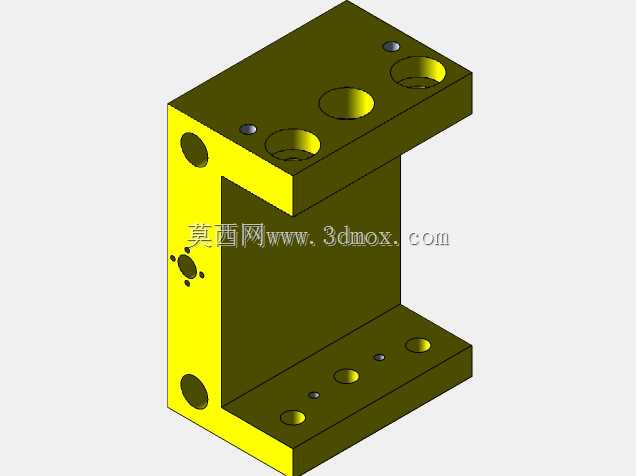

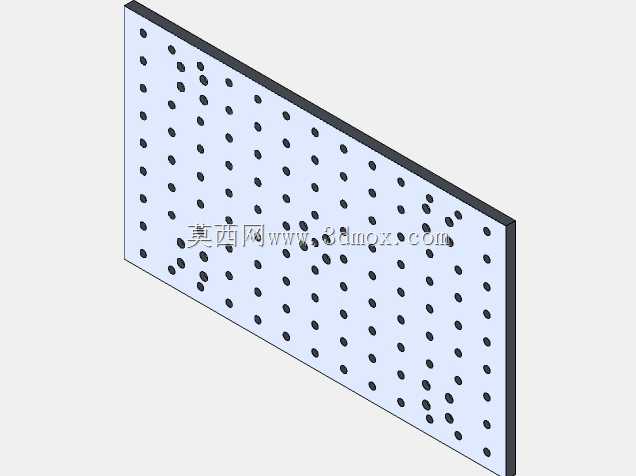

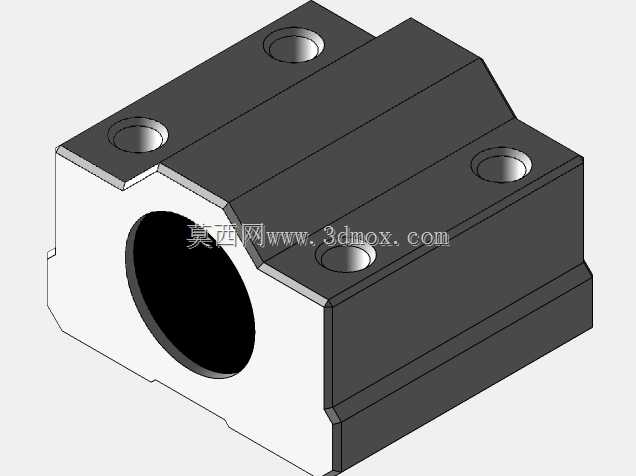

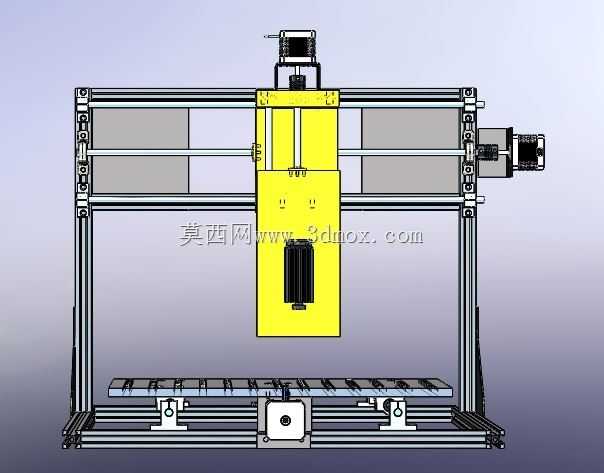

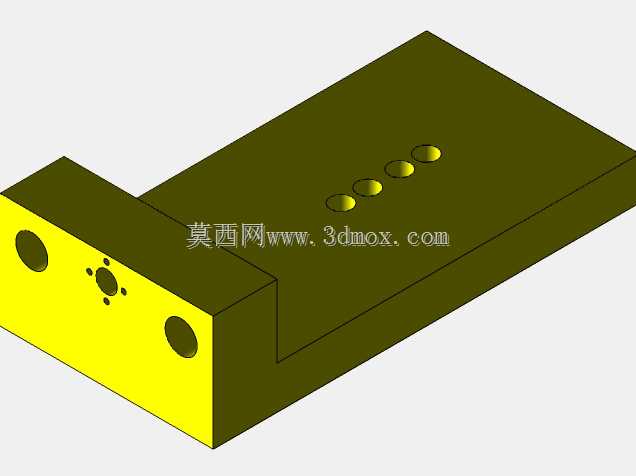

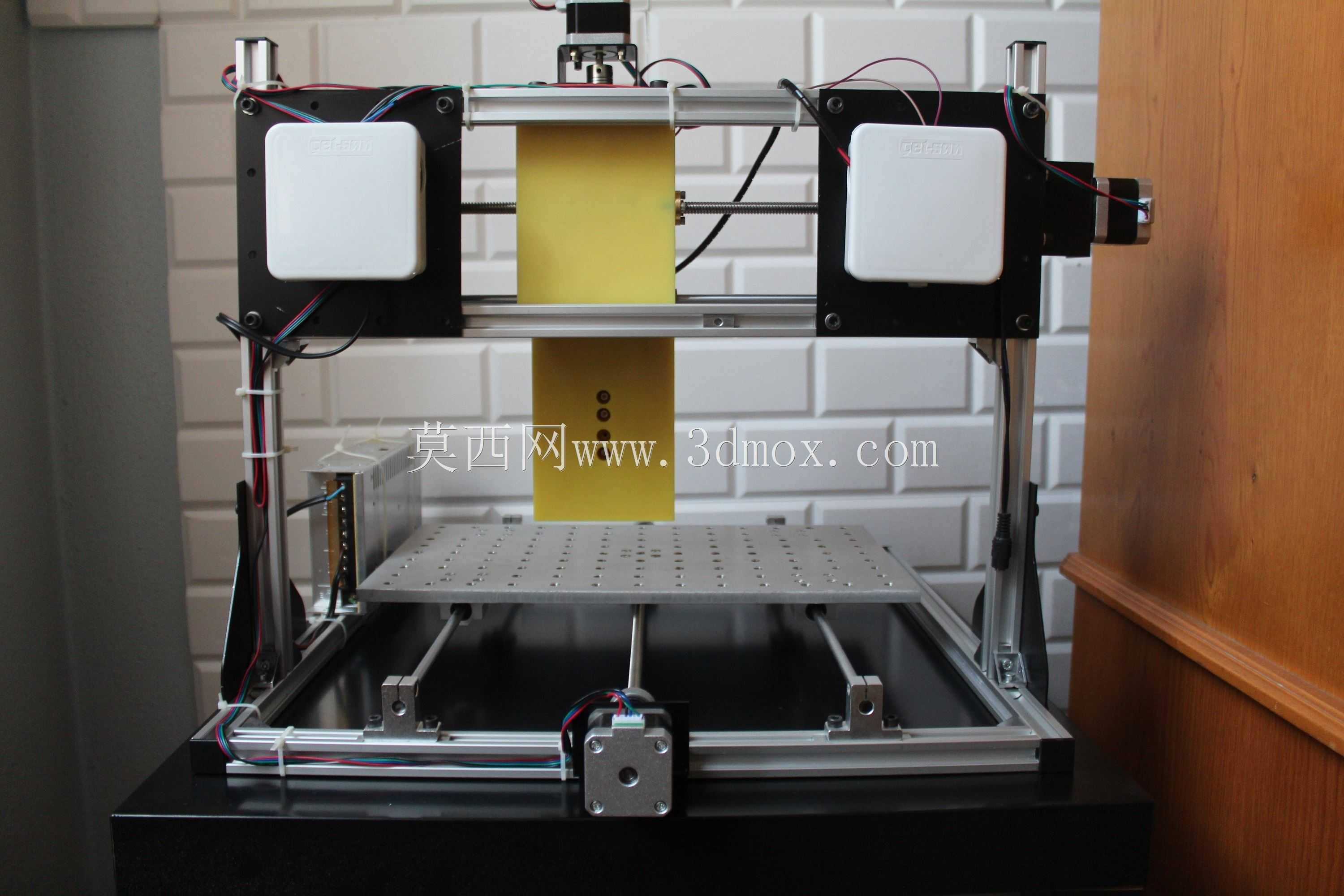

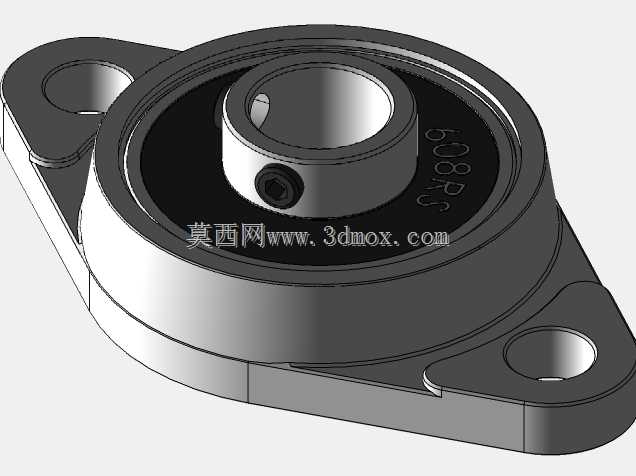

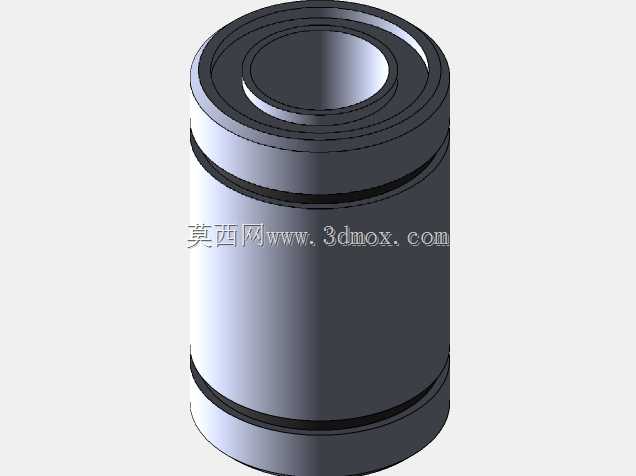

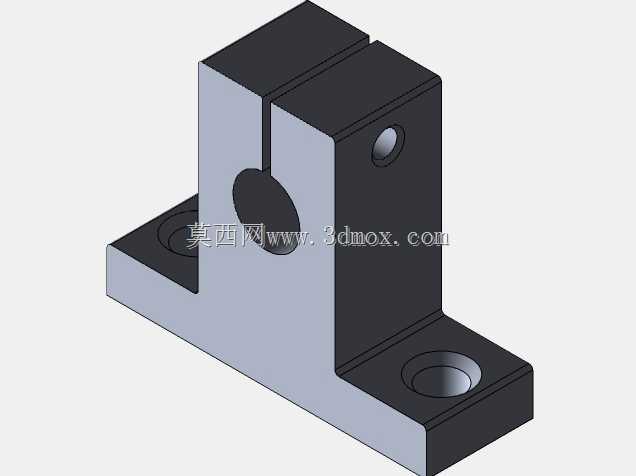

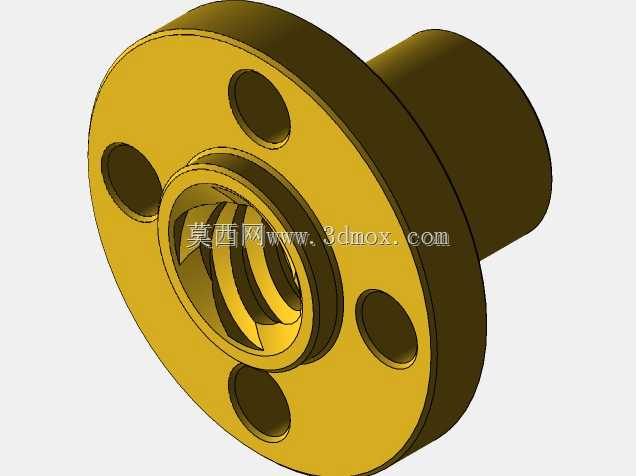

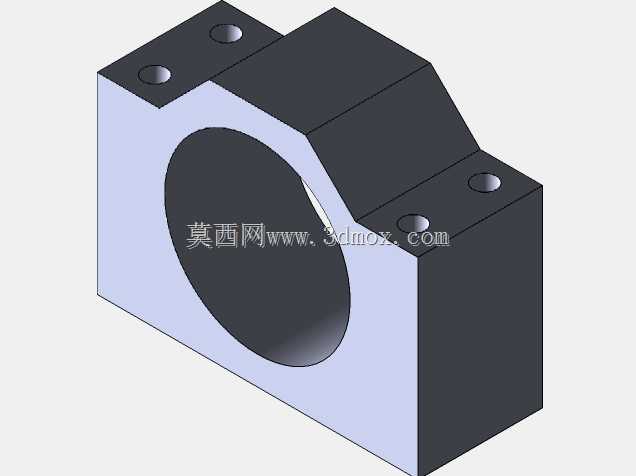

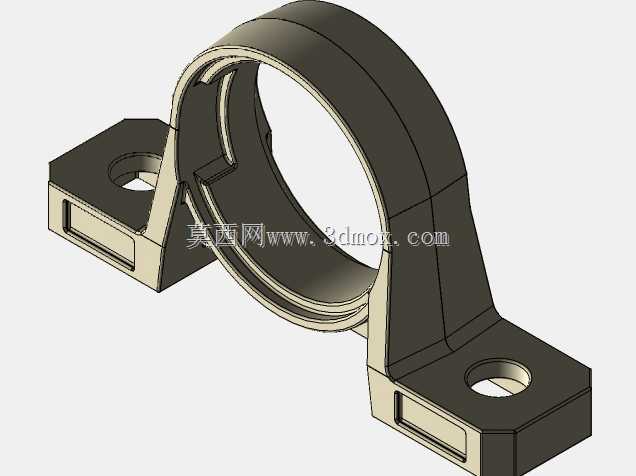

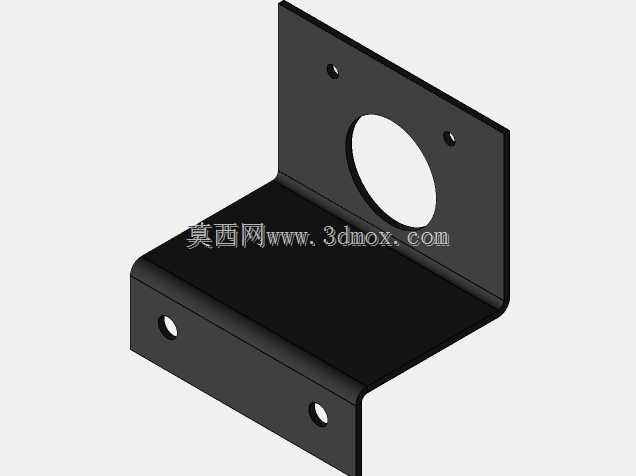

这款激光雕刻设备的加工幅面设定为350mm×250mm，适配小型文创加工、木工DIY打样、教学实训场景下的小尺寸工件加工需求，可覆盖亚克力薄板、密度板、实木薄片、皮革、纸质材料等多种非金属材质的雕刻与浅切割作业，5.5w功率的激光模块可满足常规深度的图案打标、轮廓切割需求，无需额外配置高功率水冷配套组件，降低了小型加工场景的设备部署门槛。设备整体采用龙门式双轴传动架构，X轴横梁搭配双光轴导轨支撑激光头模组，Y轴采用双侧同步带传动带动工作台移动，这种传动布局能在有限的机身尺寸下保证运动过程的稳定性，避免单侧传动带来的偏载抖动问题，保障雕刻轨迹的精度。设计阶段优先考虑了桌面级设备的安装边界，整体机身采用铝型材搭配钣金支架拼接的结构，底部支撑脚做了加宽处理，无需额外浇筑安装基础，放置在常规承重工作台面上即可完成部署，设备运行时的振动幅度控制在较低范围，不会对周边桌面作业造成干扰。激光头模组采用Z轴手动微调结构，可根据不同加工材料的厚度快速调整焦距，适配0.5mm到10mm厚度区间的常见加工材料，工作台面采用多孔阵列式结构设计，既可以减轻运动部件的整体重量，降低传动负载，也能配合外置夹具实现异形工件的快速装夹，部分场景下还可搭配负压吸附组件固定轻薄工件，避免加工过程中材料移位。设备的走线全部采用拖链内置布局，X、Y轴运动过程中线缆不会出现外露拉扯的情况，既提升了设备外观的整洁度，也能减少长期运动带来的线缆磨损问题，延长设备的无故障运行周期。从结构设计逻辑来看，这款设备没有追求冗余的大加工幅面与过高功率配置，而是精准匹配小型加工场景的实际需求，在加工能力、设备体积、部署难度之间做了平衡，既可以满足个人创作者的小批量加工需求，也可作为职业院校数控加工、激光加工相关课程的实训教具，帮助学习者理解数控运动架构、激光加工参数匹配、设备装夹调试的相关实操要点。设备的各运动轴均预留了限位安装位，可根据实际调试需求加装光电限位开关，避免运动超程带来的结构碰撞损坏，传动同步带的张紧结构做了外置快调设计，日常维护时无需拆解大量机身结构即可完成张紧度调整，降低了后期运维的操作难度。
