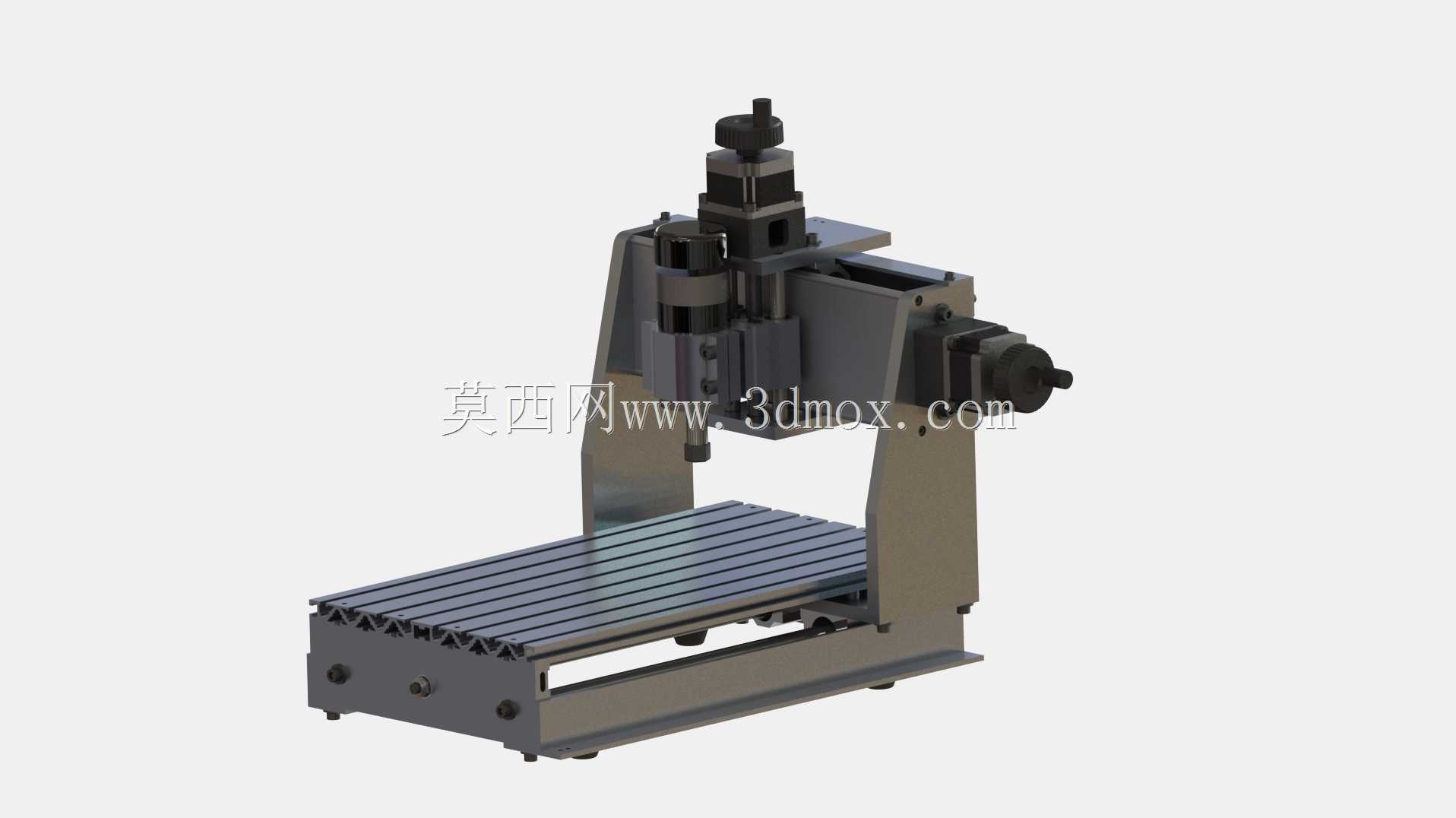

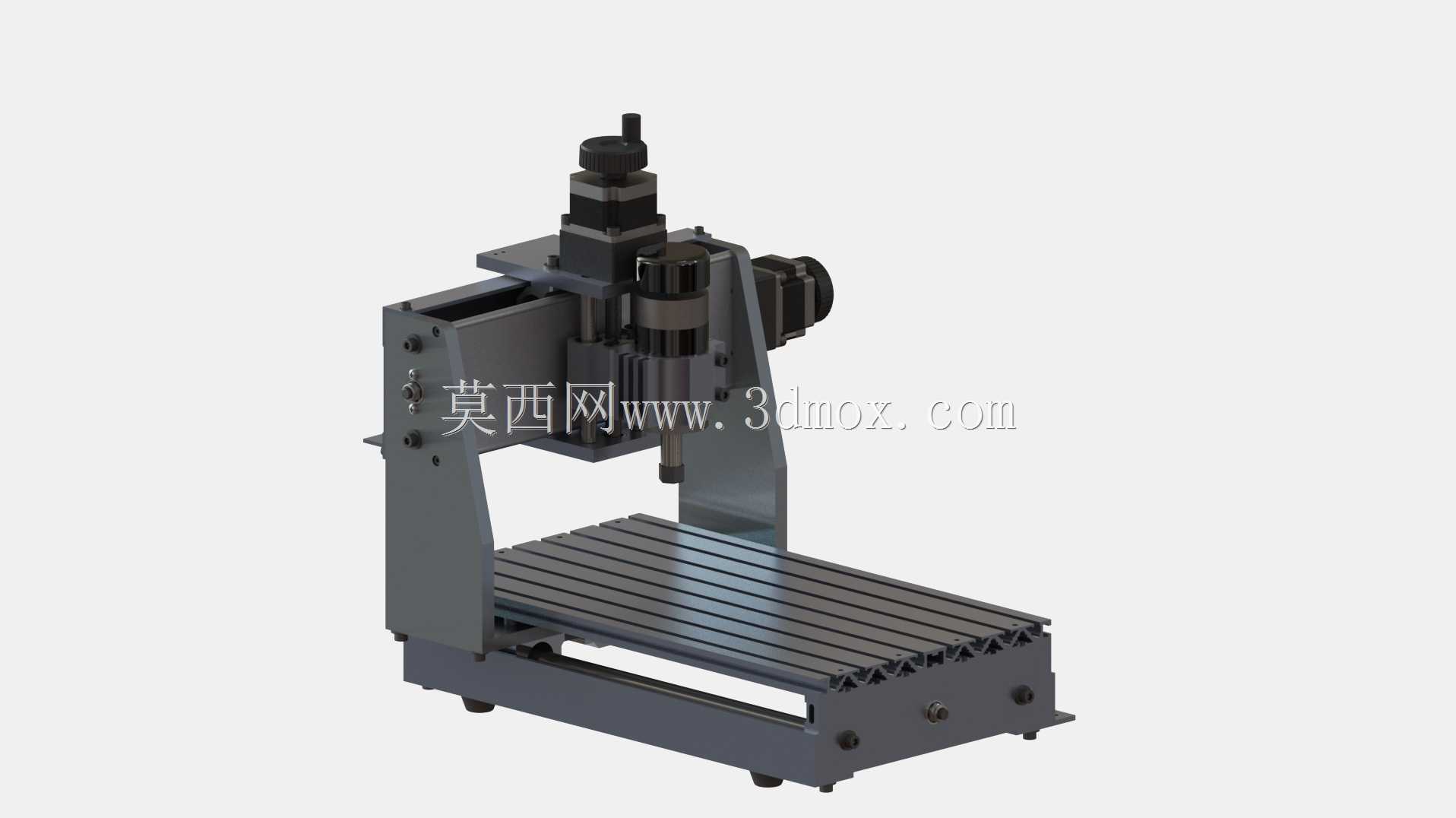

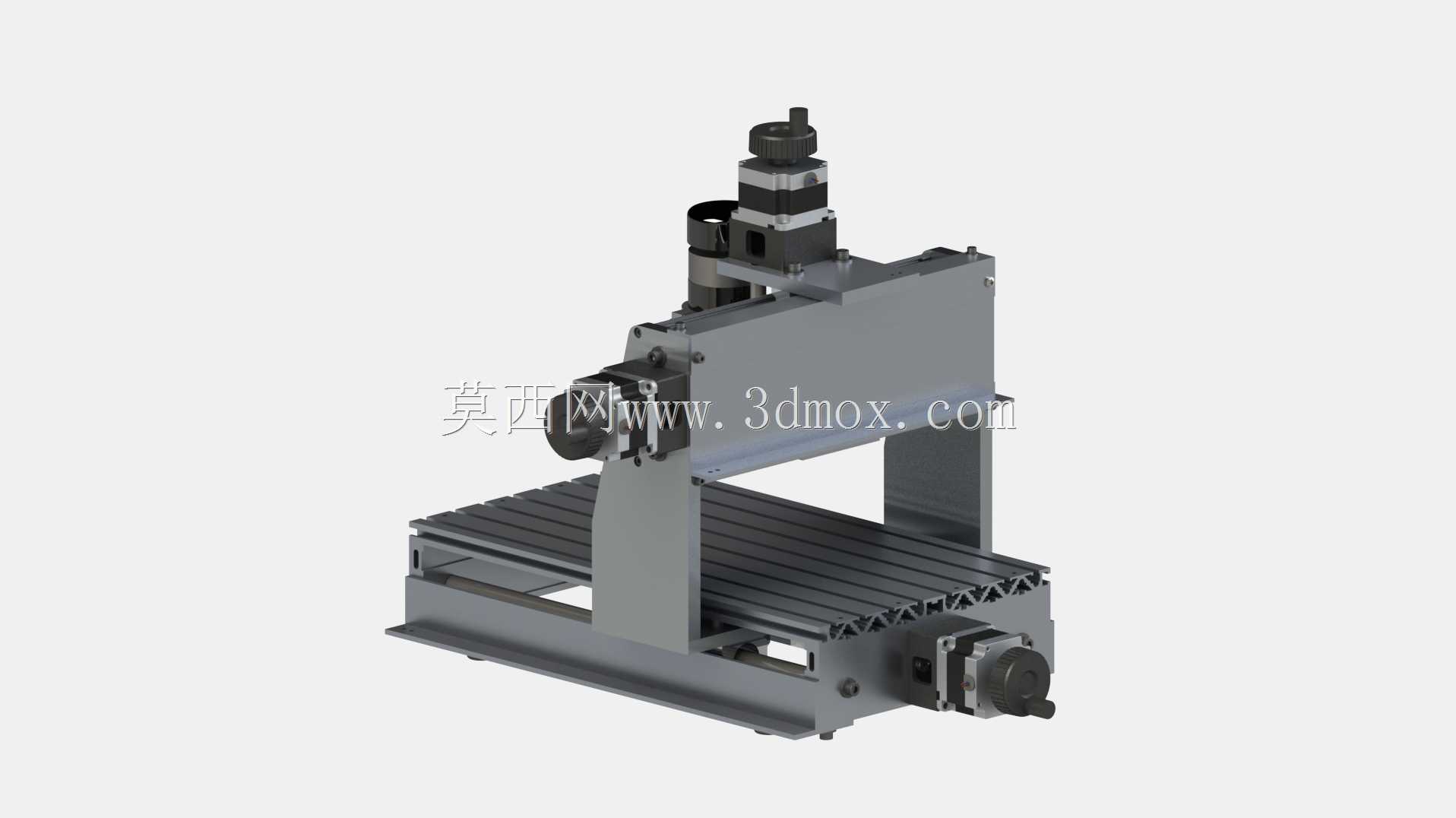

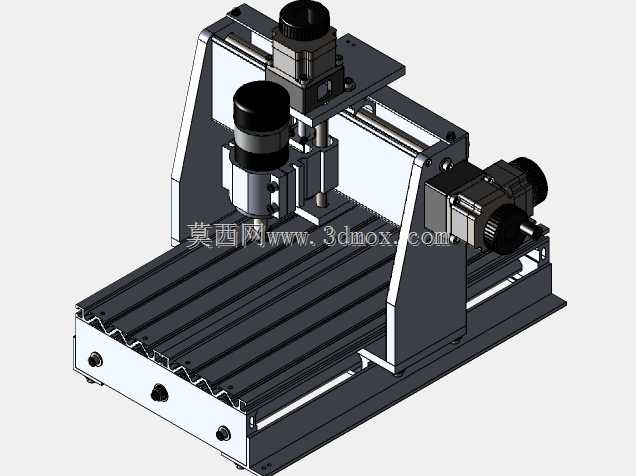

小型桌面级CNC2030数控雕刻加工设备结构

这款小型数控加工设备的结构设计，核心面向小尺寸工件的精密加工场景，在个体手作工作室、小型加工门店、院校实训实验室这类场地受限的场景中适配性极强，不需要占用大面积的工业厂房空间，普通稳固的工作台面即可完成安装布置，设备底部预留的安装孔位可直接与台面锁附，避免高速加工过程中出现整机位移影响加工精度。从功能定位来看，设备可覆盖软金属、亚克力、PCB板、硬质木材等多种材质的铣削、雕刻、钻孔加工，能满足小批量定制零件加工、创意产品打样、教学实训操作等多元需求，相比大型工业数控设备，其操作门槛更低，调试流程更简洁，针对小尺寸工件的加工能效比更突出。整机采用龙门式移动结构设计思路，将主轴组件布置在可沿X、Y轴双向移动的龙门滑台上，加工台面固定在底座上，这种结构能在有限的外形尺寸下最大化有效加工行程，同时保证运动过程中的结构刚性，减少切削受力带来的结构形变。传动部分采用丝杠配合直线导轨的组合，能保证各轴运动的重复定位精度，主轴部分采用高速风冷主轴组件，可适配不同直径的铣刀、雕刻刀，满足不同切削工况的转速需求。设备的安装边界设计充分考虑桌面使用场景，整体外廓尺寸控制在常规工作台的承载范围内，电气控制元件集成布置在机身侧方的预留空间内，不需要额外占用过多外部空间，走线槽沿机身结构型材布置，避免加工过程中切削碎屑、冷却液对线路造成损伤。底座部分采用加厚铸铁材质搭配加强筋结构，能有效吸收主轴高速运转带来的振动，保证加工面的光洁度；工作台面采用T型槽结构设计，可通过配套压块快速装夹不同外形的工件，装夹调整灵活度高，不需要定制专用夹具即可完成多数规则工件的固定。Z轴滑台的配重设计经过反复校核，能避免主轴下滑导致的加工过切问题，各轴的行程限位采用硬限位配合软限位的双重设计，防止运动超程损坏传动部件。在结构细节处理上，所有运动部件的润滑注油点都布置在便于操作的位置，日常维护不需要拆解大量结构件，能降低设备长期使用的维护成本；主轴的安装座采用可调式设计，可根据加工需求微调主轴垂直度，补偿长期使用带来的装配精度偏差。
