桌面级小型三轴数控雕刻加工设备结构

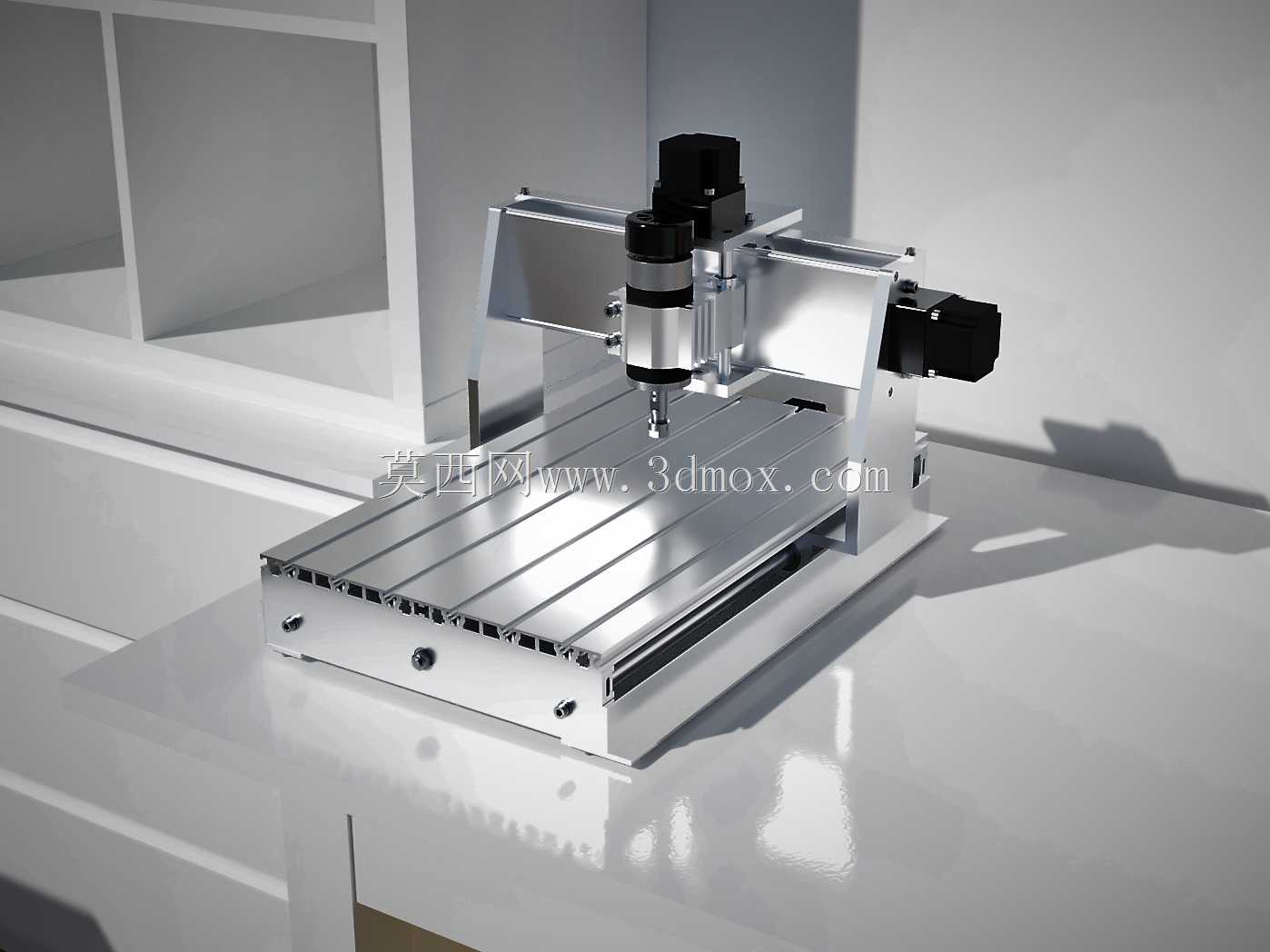

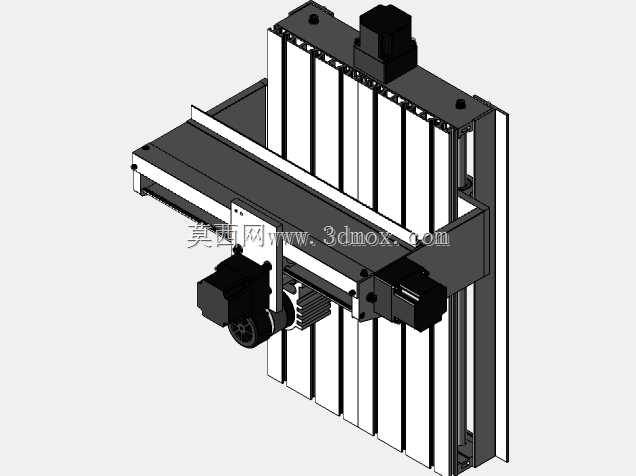

这款小型数控加工设备的结构设计，首先要兼顾桌面场景的安装边界，整体底座采用带T型槽的铝型材平台，既保证了工件装夹的通用性，也控制了整机的占地面积，常规放置不需要额外做地基加固，普通的工业工作台或者稳固的实验台就能满足安装承重要求，整机外轮廓没有突出的尖锐边角，运动部件的走线全部做了内嵌处理，避免日常操作时发生勾挂风险。从实际应用场景来看，这类设备主要面向小尺寸工件的精密加工需求，覆盖软金属打标、小型零件轮廓铣削、塑料件开孔修边、亚克力板材雕刻等工序，在五金打样、文创产品加工、教学实训场景里的适配性很强，不需要大型厂房的配套条件，普通加工门店、学校实验室甚至个人工作室都能部署使用。设计思路上优先保证三轴运动的同轴度，X轴采用双导轨支撑结构，横梁部分做了加厚的刚性处理，避免Z轴高速运动时出现横梁震颤影响加工精度，Y轴传动直接集成在底座平台下方，减少了运动部件的悬空长度，传动间隙控制在合理范围内，日常加工软质材料时不需要频繁做间隙补偿。Z轴的主轴安装座做了快换适配结构，可以根据加工需求更换不同功率的主轴单元，对应的走线拖链预留了足够的弯曲半径，三轴全行程运动时不会出现线缆拉扯或者卡顿的情况。设备的驱动电机全部安装在运动副的侧方，既不占用正面的操作空间，也方便后期做维护保养，电机和传动丝杠之间采用联轴器直连，减少了传动环节的动力损耗。操作区域的预留空间足够操作人员手动装夹工件、对刀调整，平台的T型槽间距符合通用工装夹具的安装尺寸，可以直接搭配平口钳、简易吸盘等常用夹具使用，不需要额外定制转接板。整机的结构拆分逻辑清晰，所有连接部位都采用标准紧固件装配，后期如果要做行程扩展或者部件更换，不需要对主体结构做破坏性拆解，日常维护只需要定期给导轨、丝杠加注润滑脂就能保证运动精度。从加工边界来看，该设备的有效加工行程覆盖300*400mm的平面范围，Z轴的升降行程足够满足常规小零件的加工深度需求，对于厚度不超过100mm的工件都能完成全范围加工，不会出现主轴撞台的问题。
