仿人型电动机械左臂结构设计方案

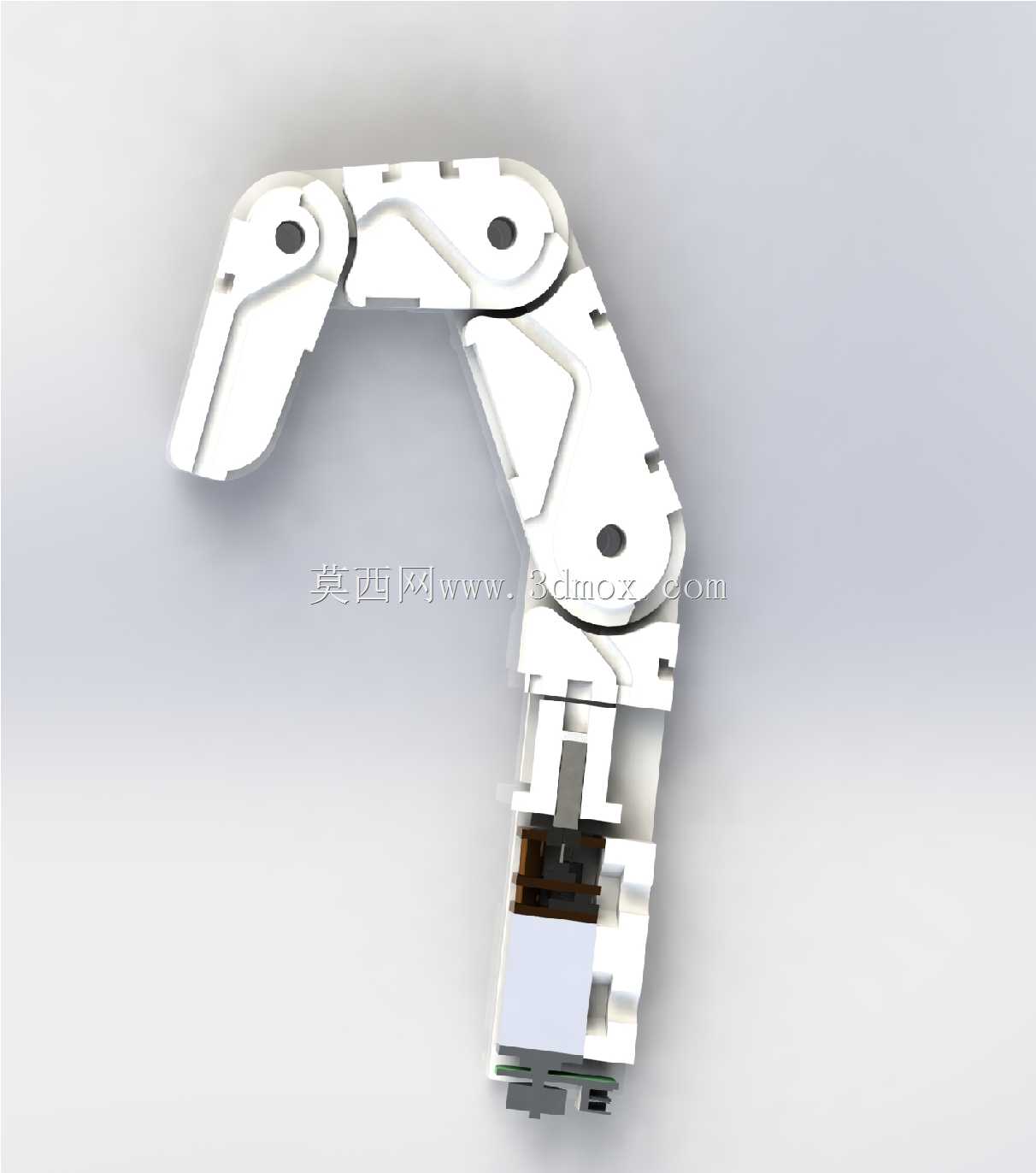

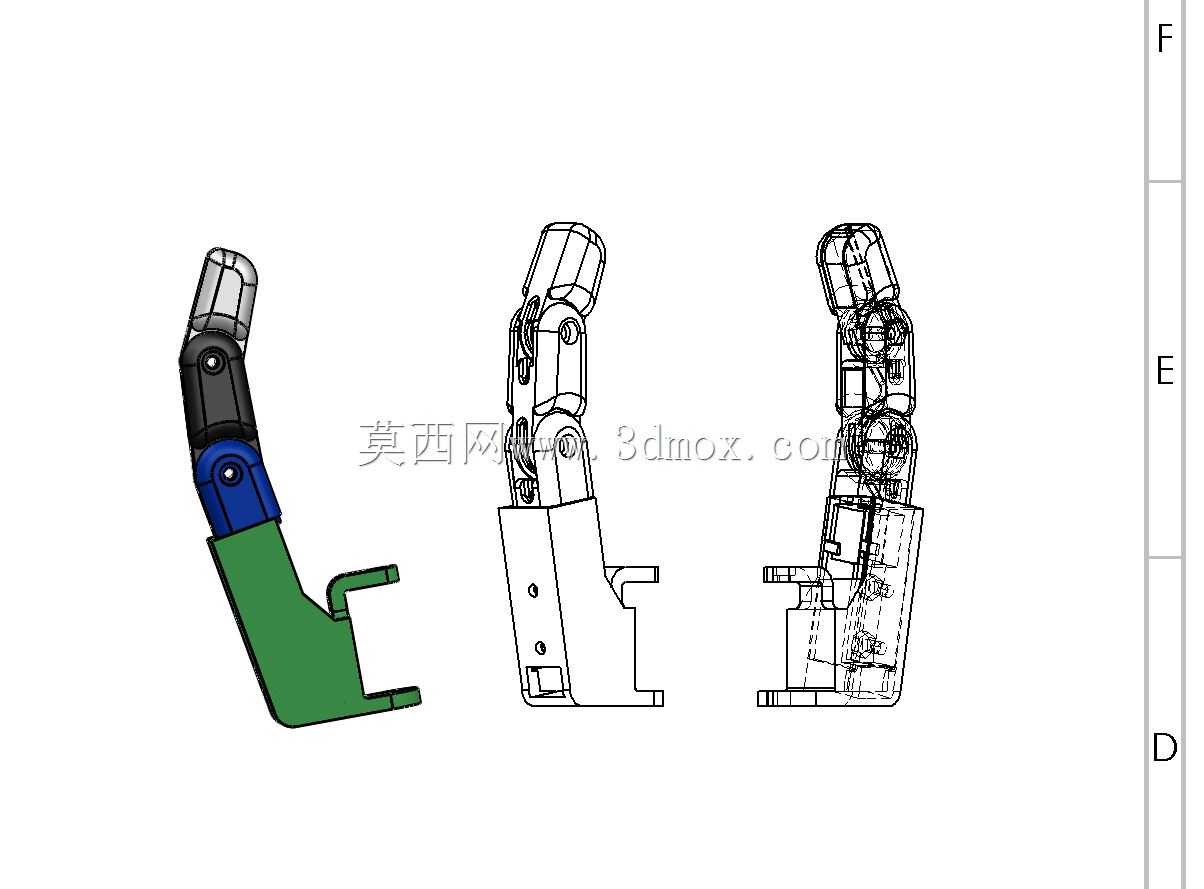

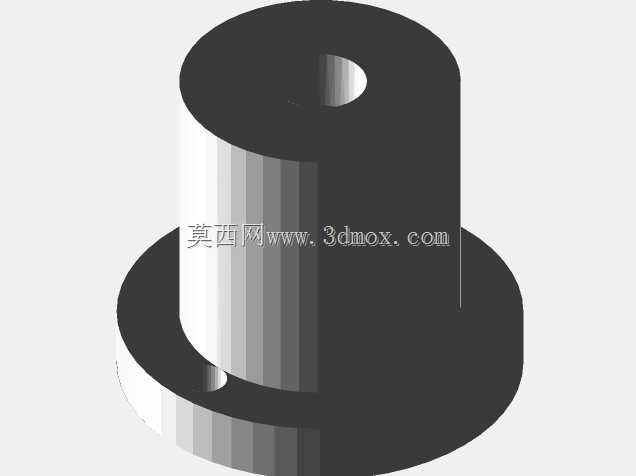

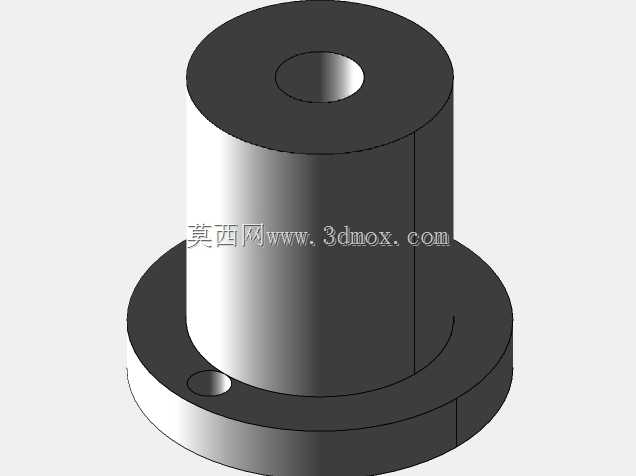

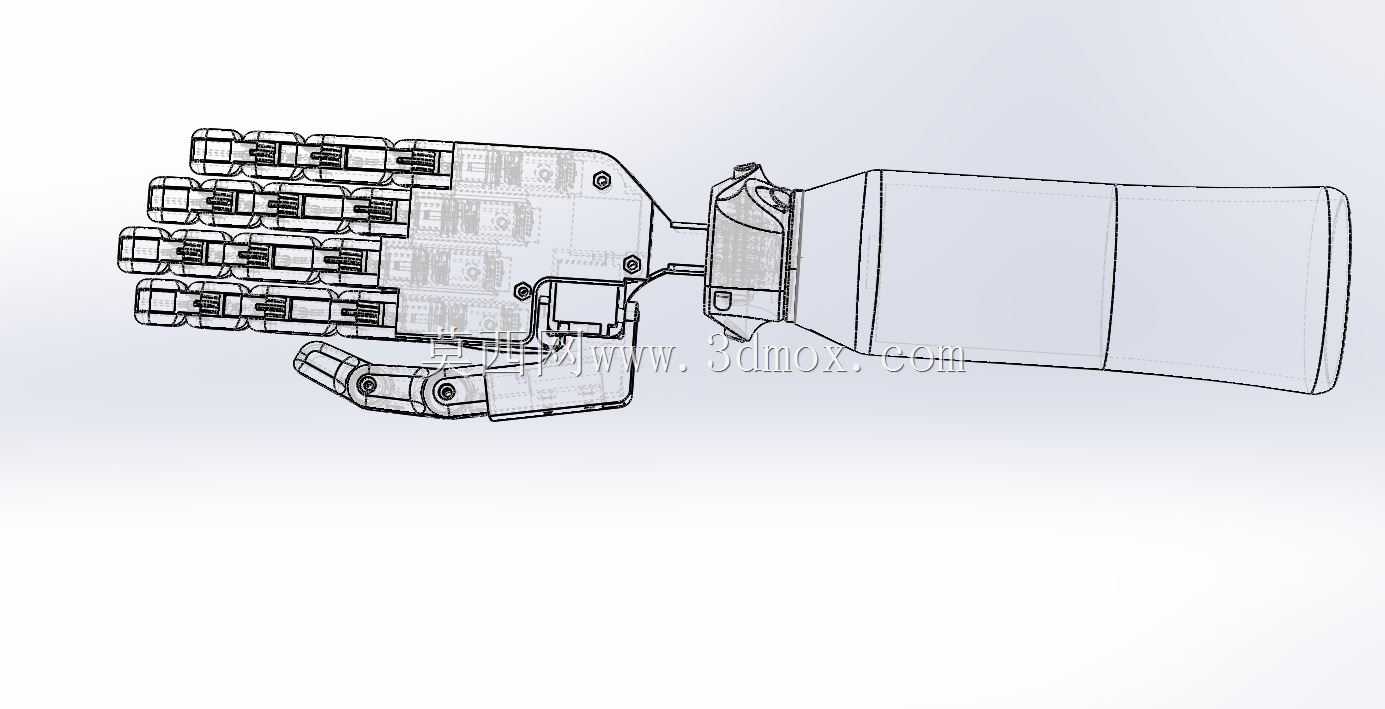

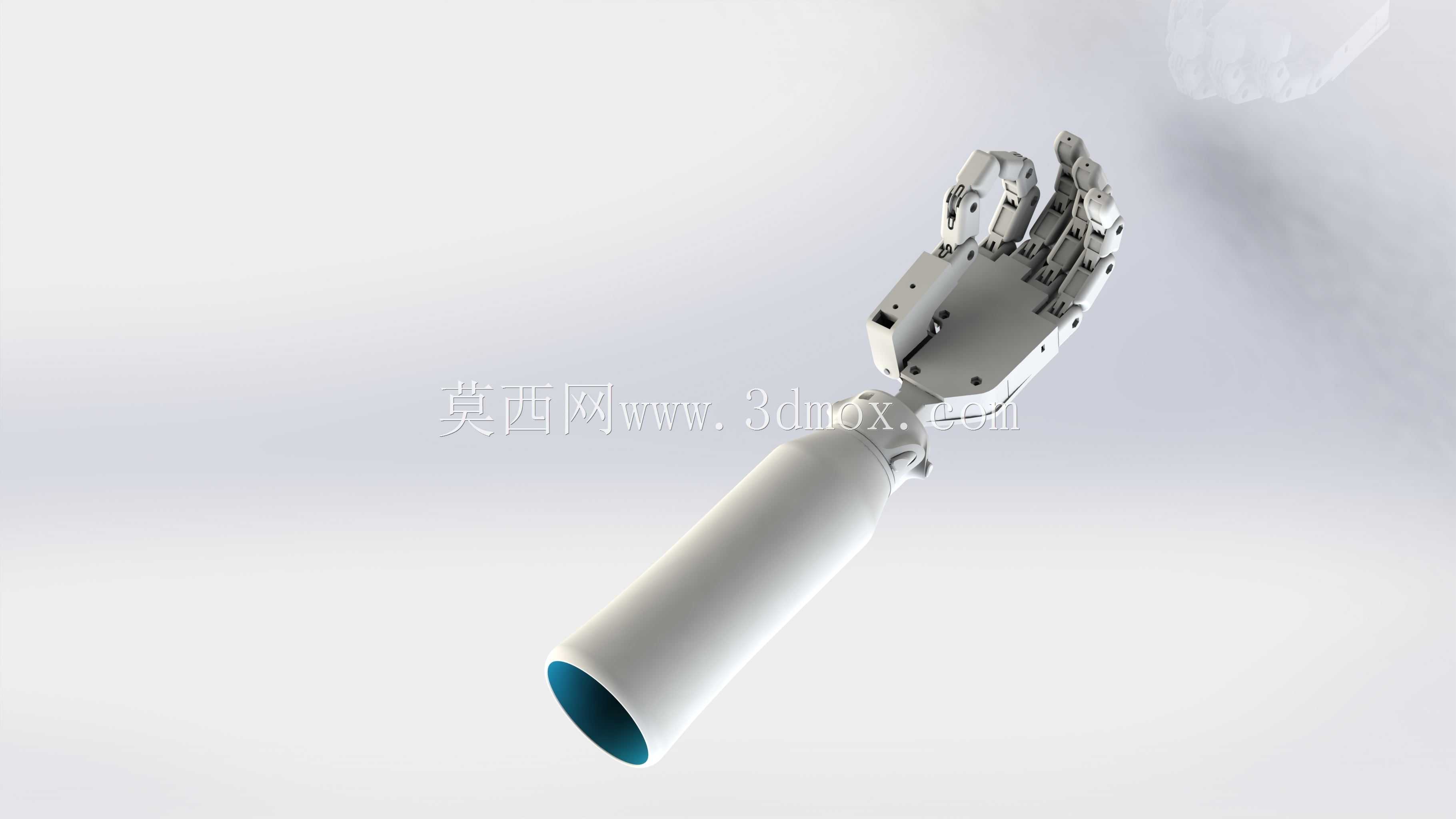

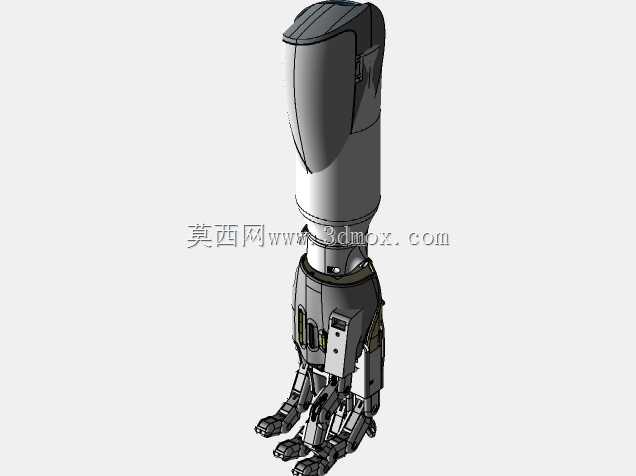

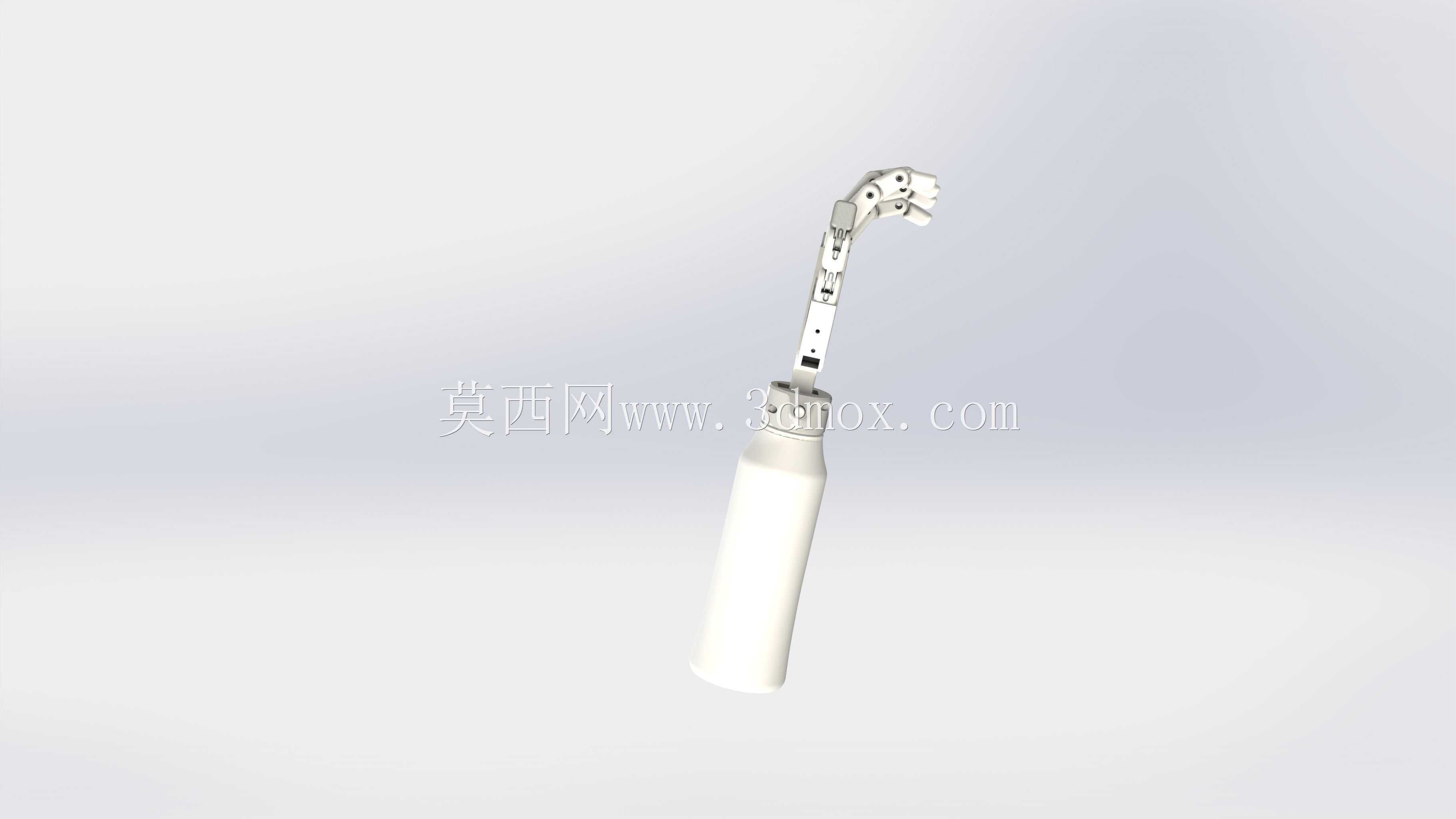

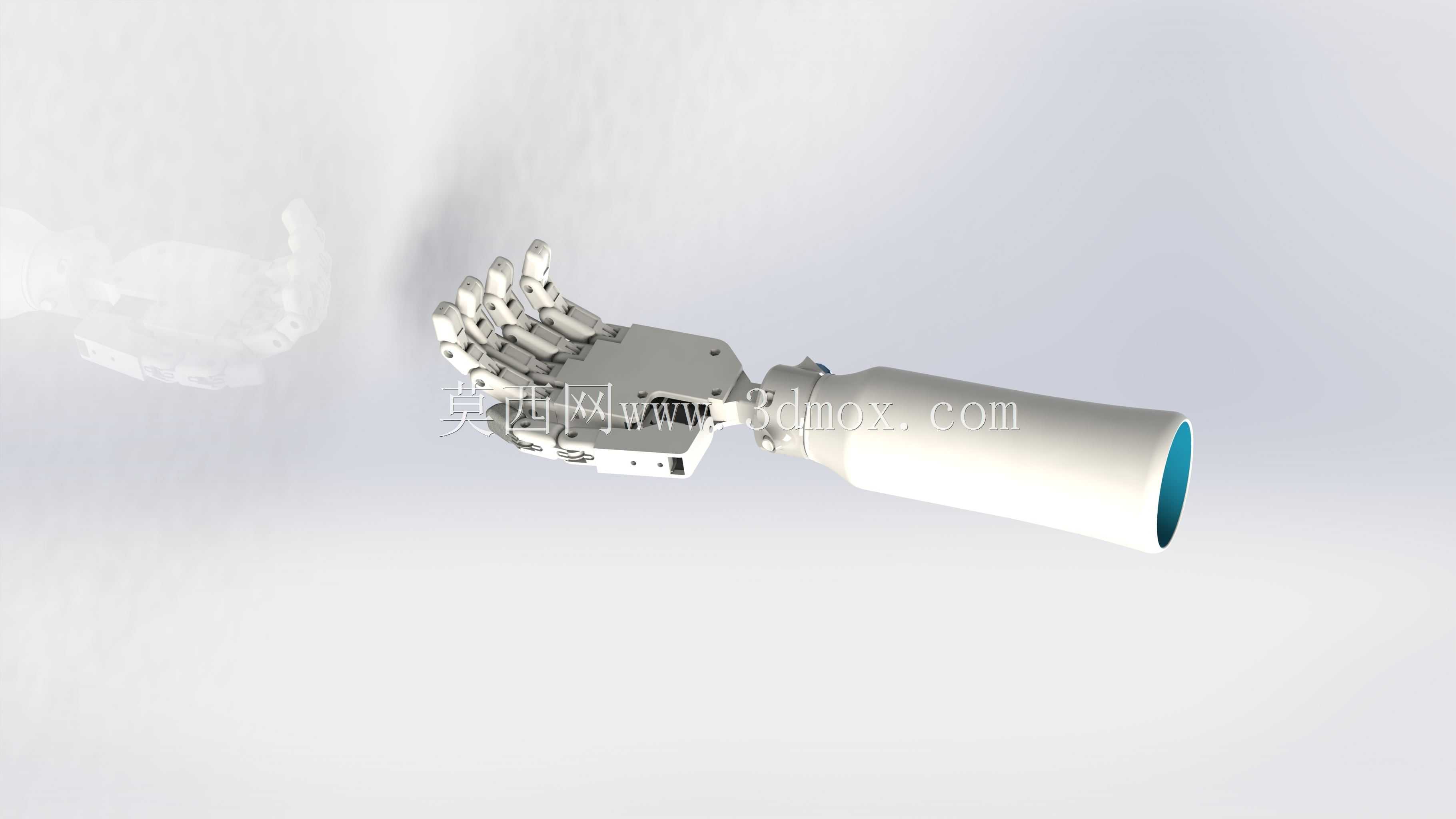

这款仿生电动机械左臂的设计，最初是面向助残辅具、服务机器人上肢替代场景做的结构开发，在做三维建模阶段，就优先考虑了实际应用里的动作适配性——不同于工业场景里重载型机械臂的大关节大扭矩设计，这款结构走的是轻量化仿人路线，整体轮廓完全参照成年人左臂的比例做缩放，腕部到上臂基座的总长度控制在420mm左右，手掌完全张开时的指端最大回转半径为180mm，安装基座的法兰接口直径设置为65mm，预留了4个M5的安装螺孔，不管是对接服务机器人的躯干安装位，还是固定在助残辅具的肩带支架上，都不需要额外做转接件的二次加工。

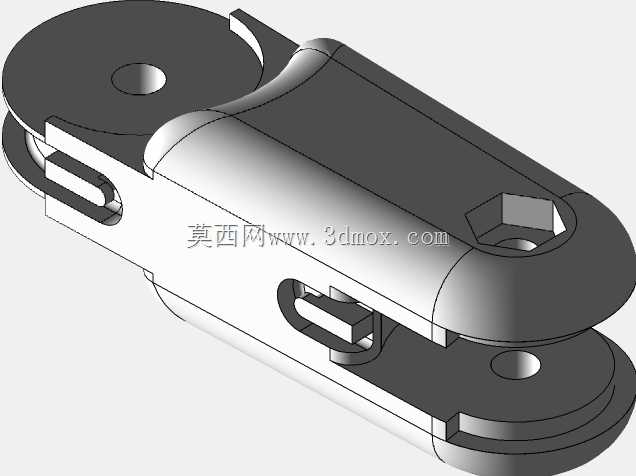

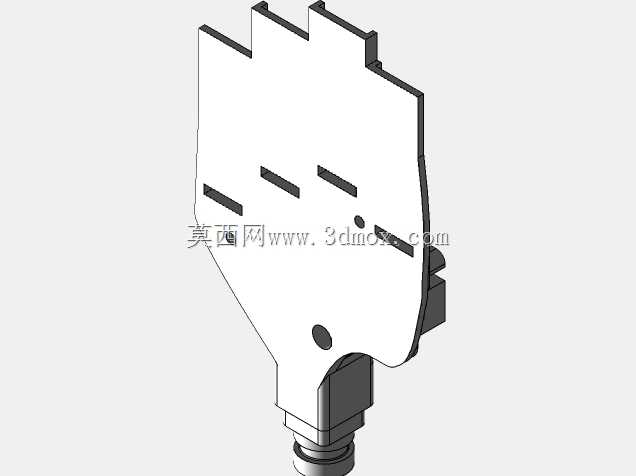

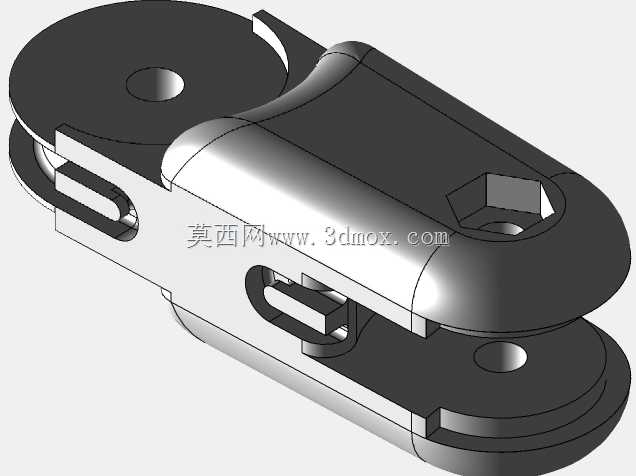

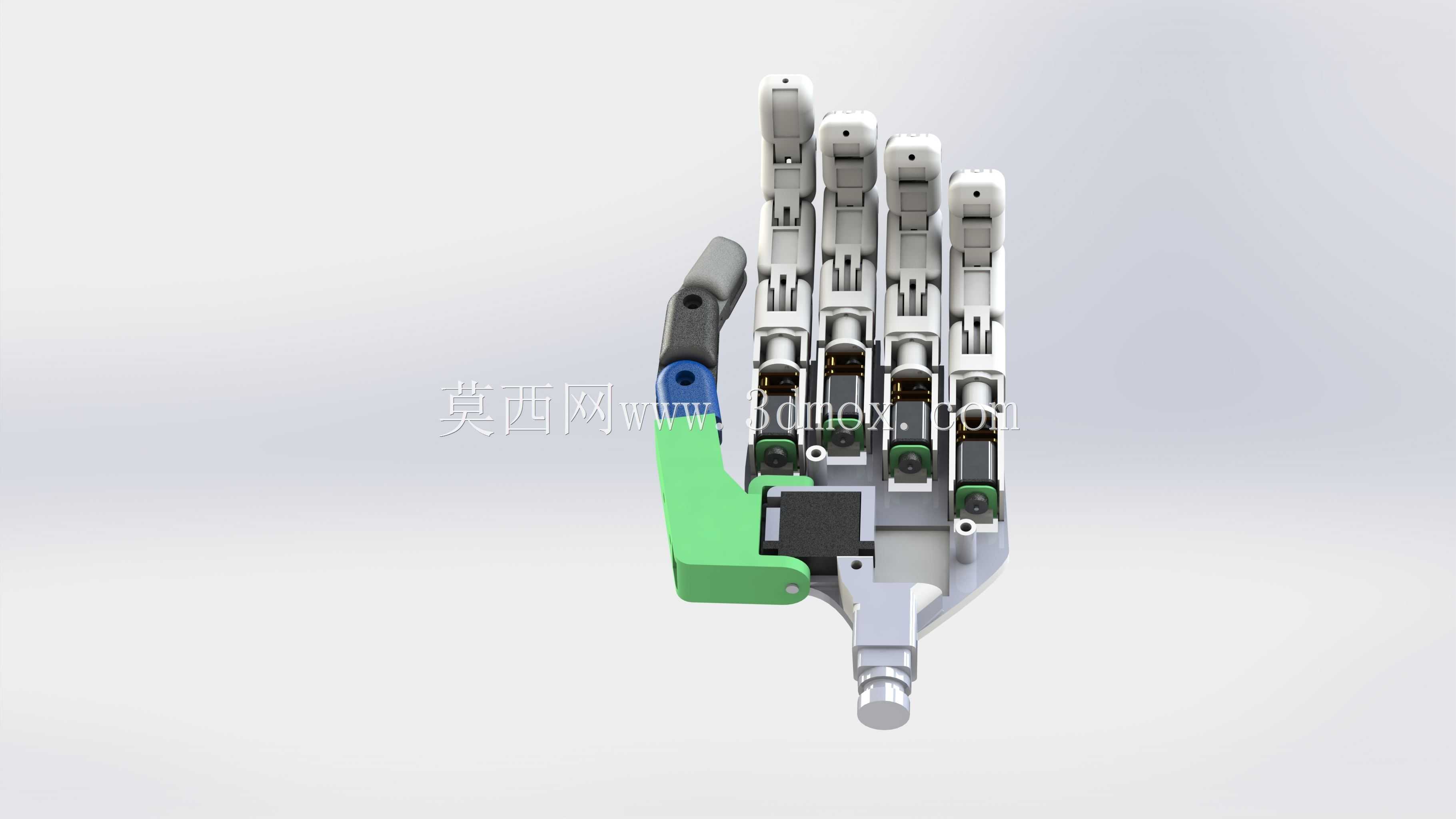

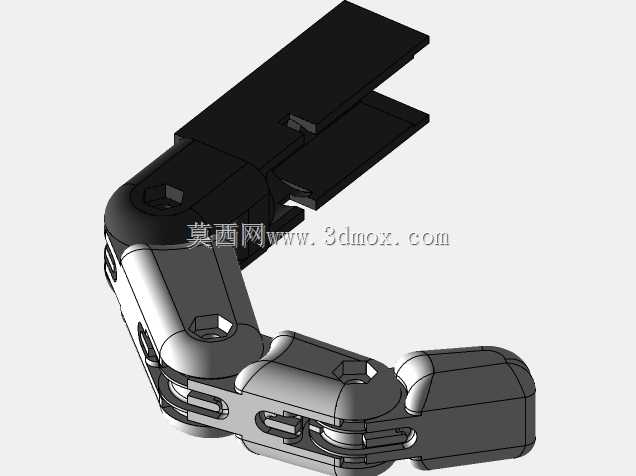

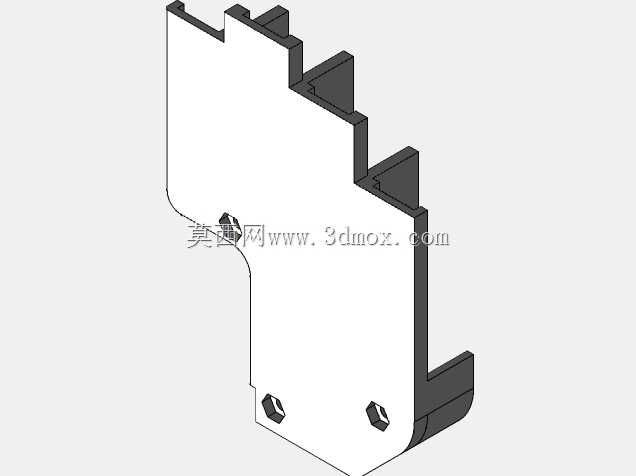

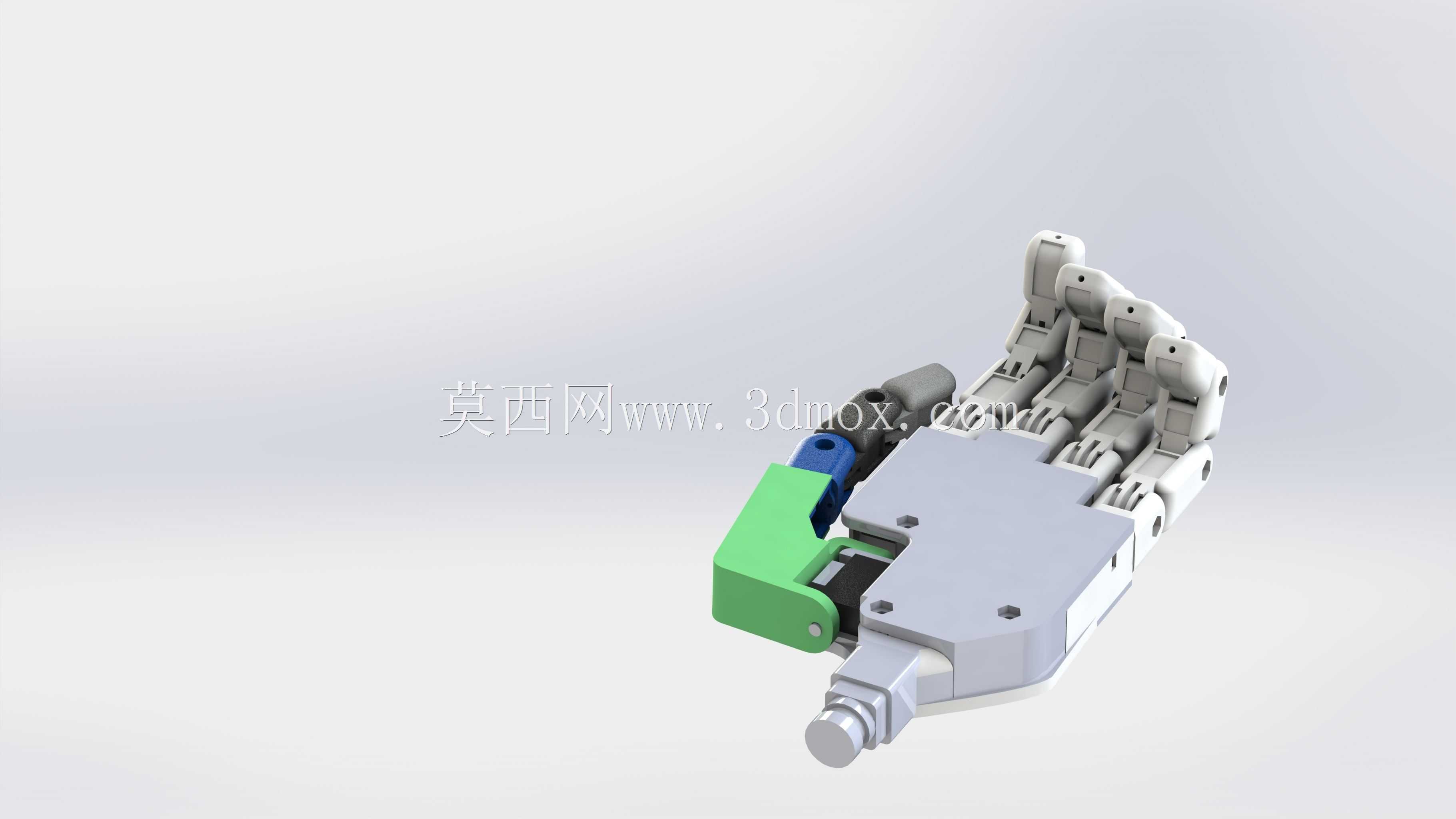

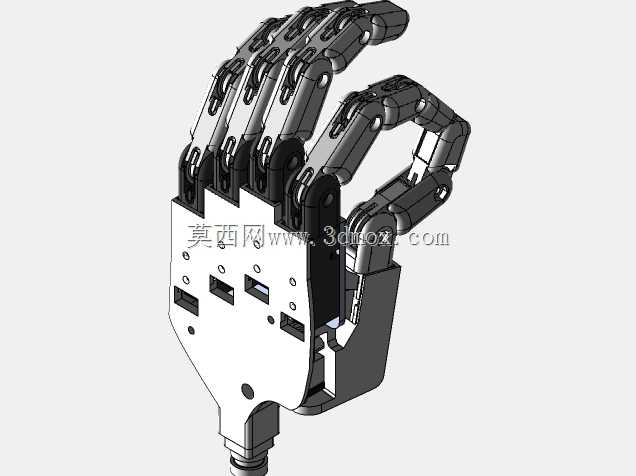

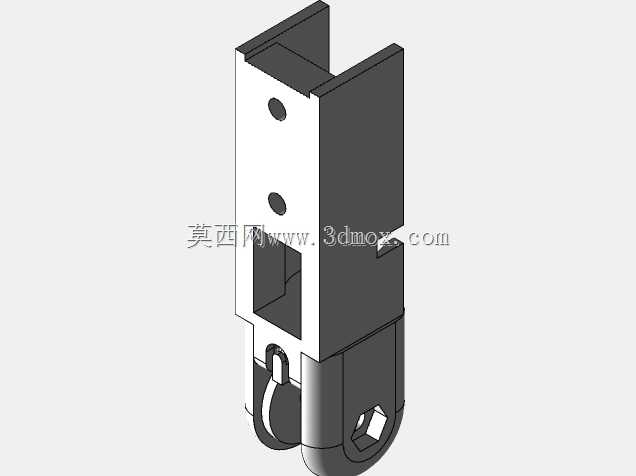

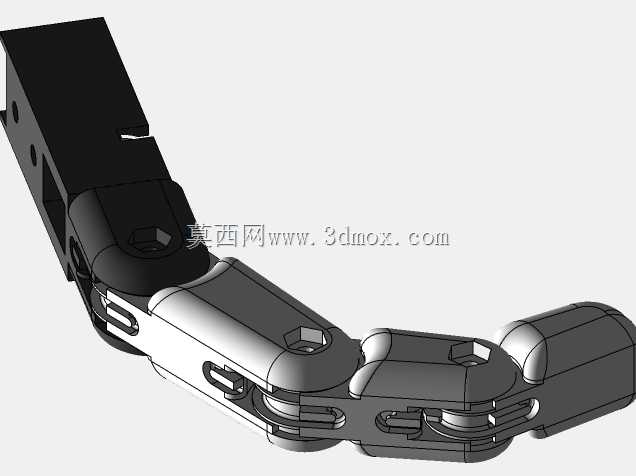

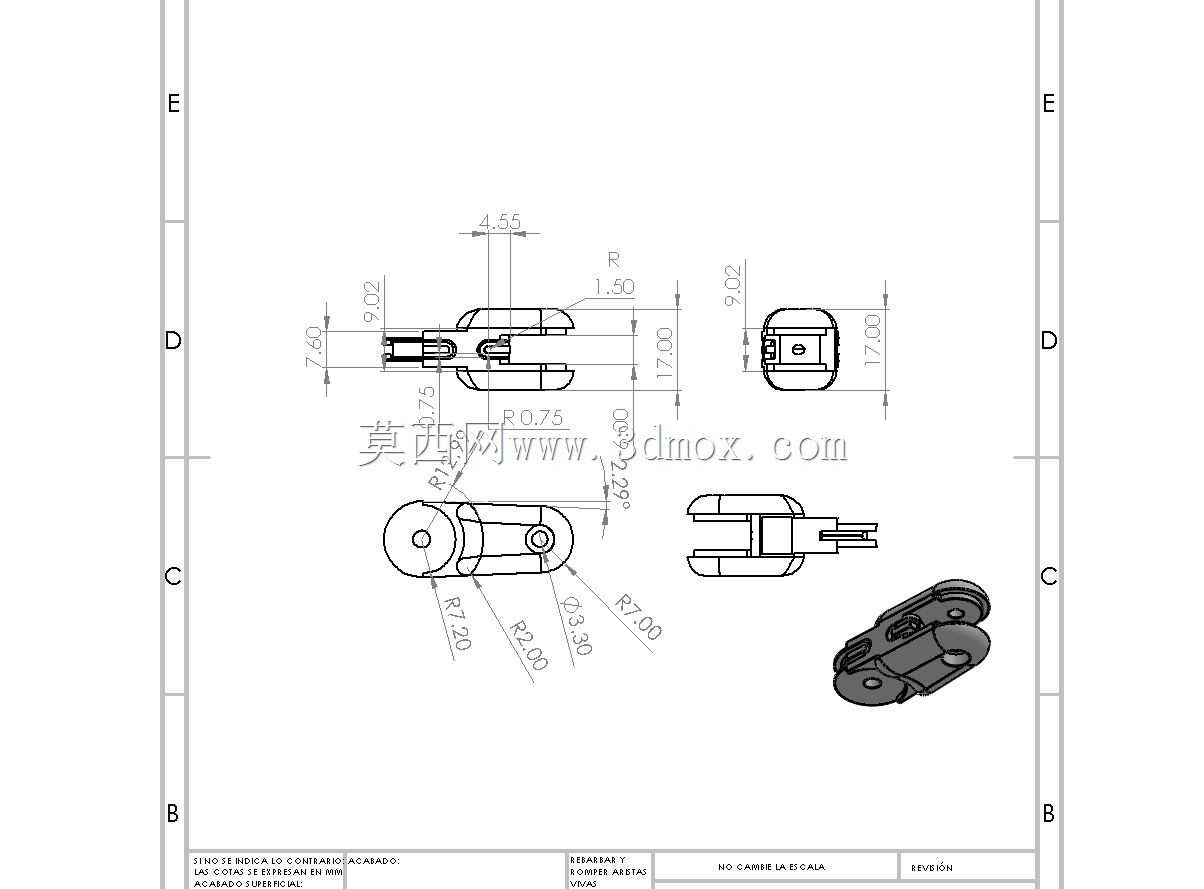

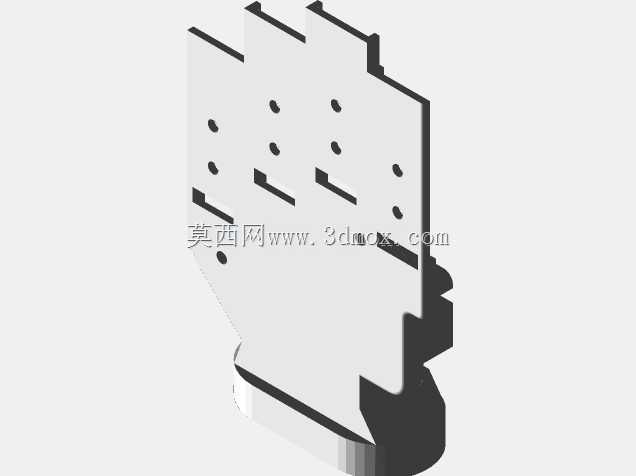

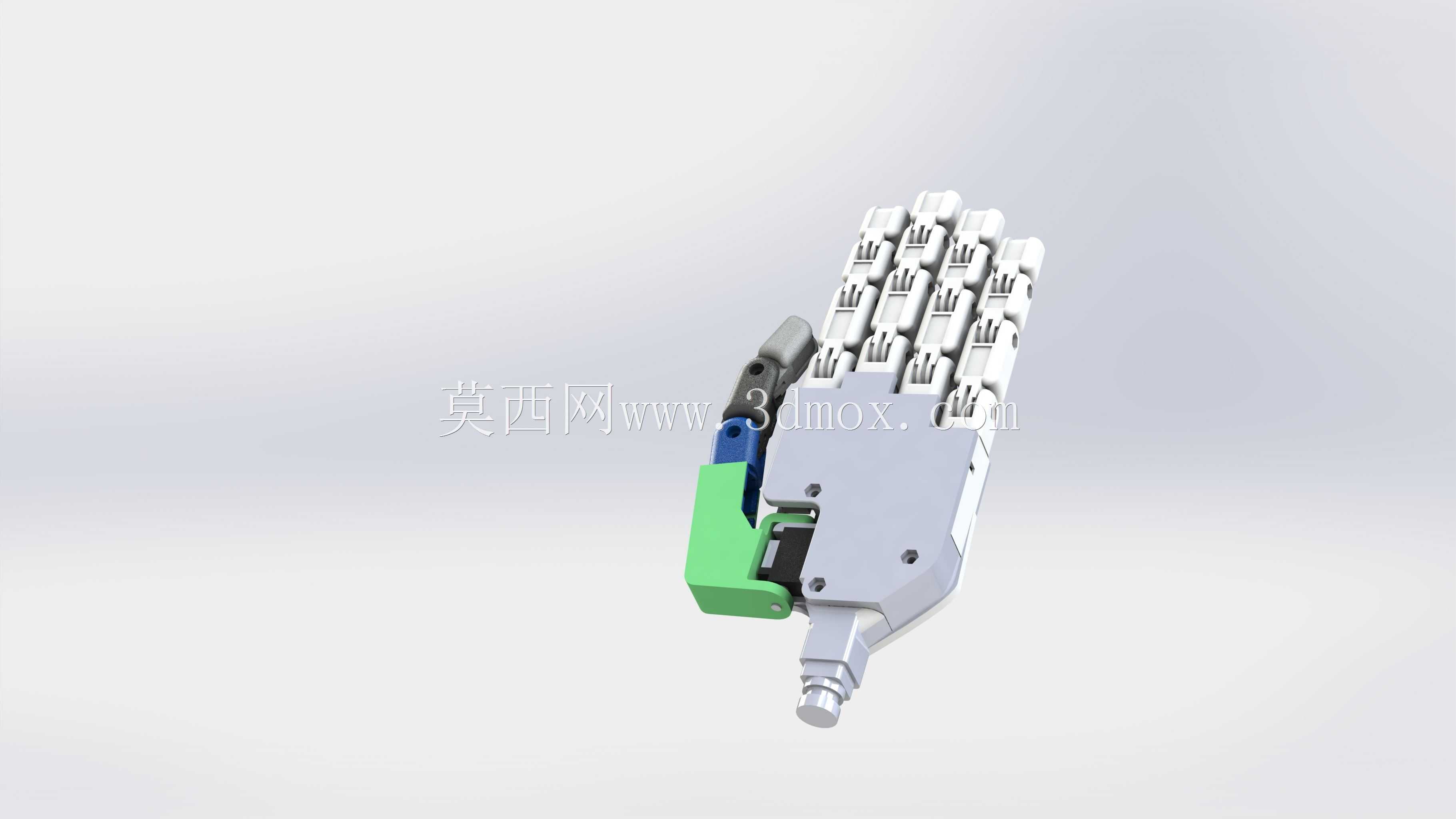

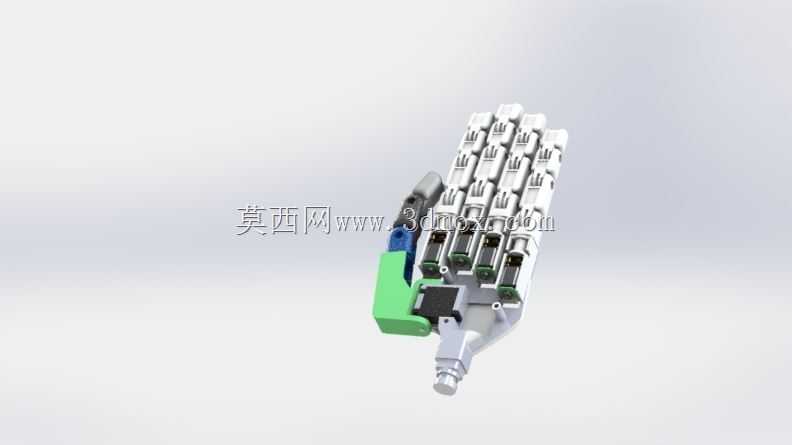

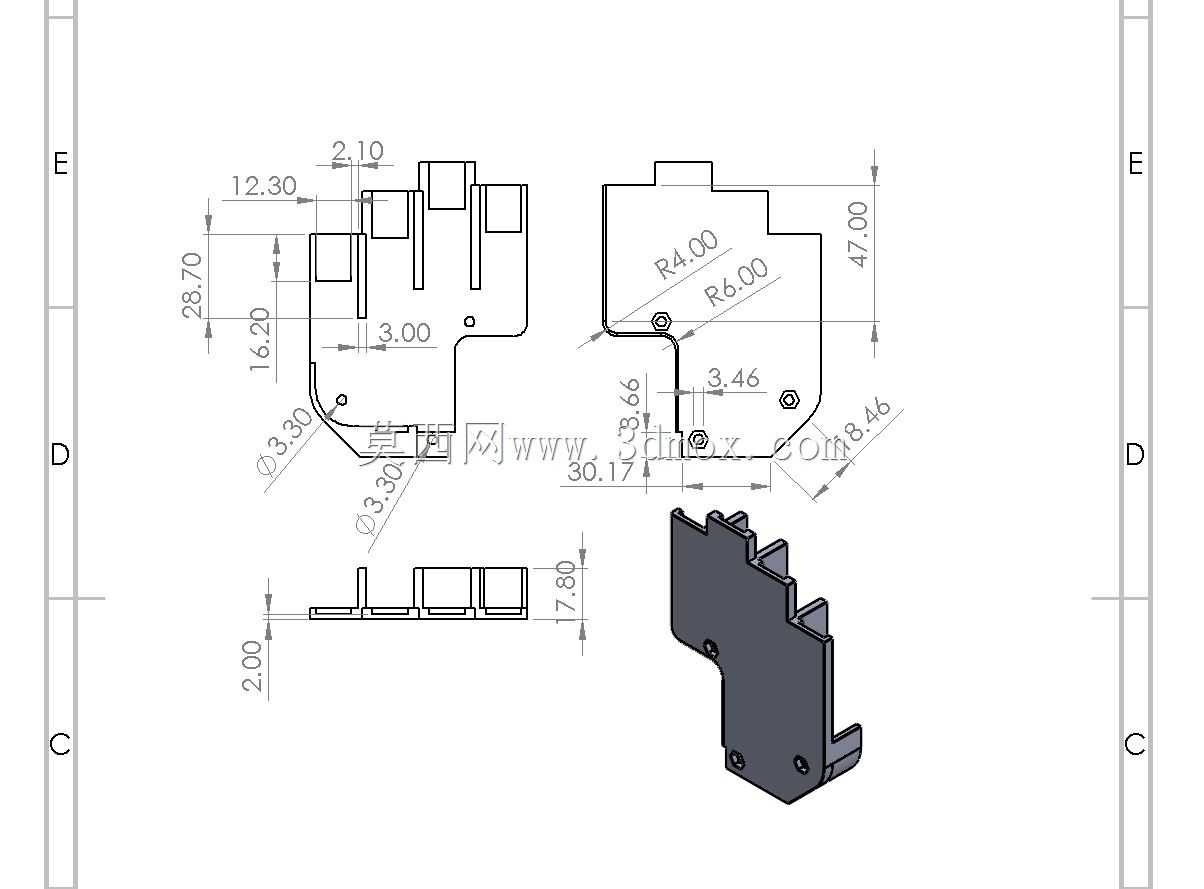

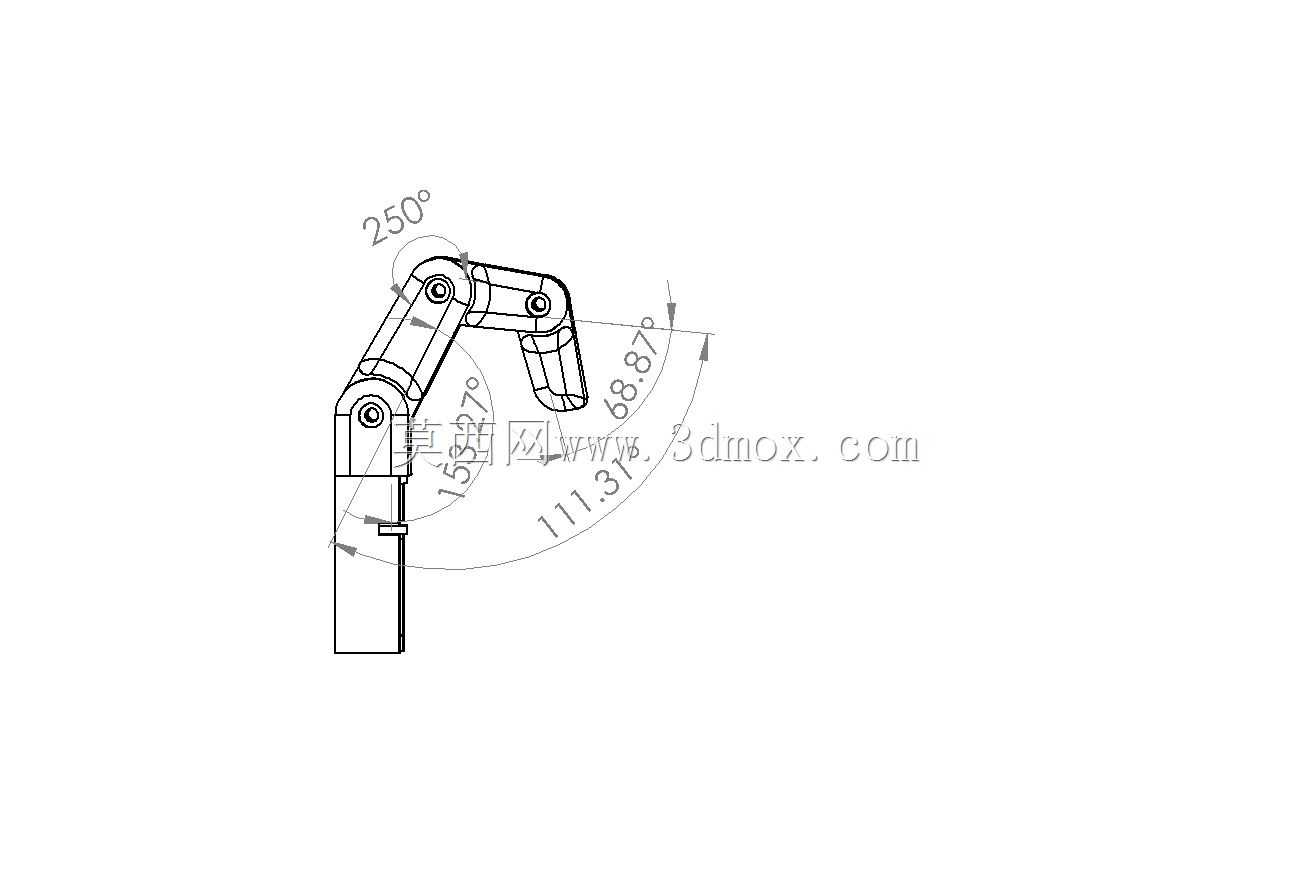

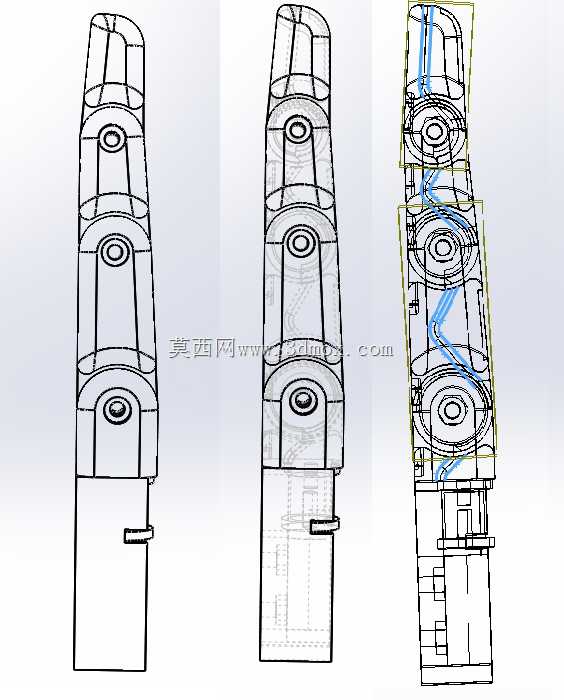

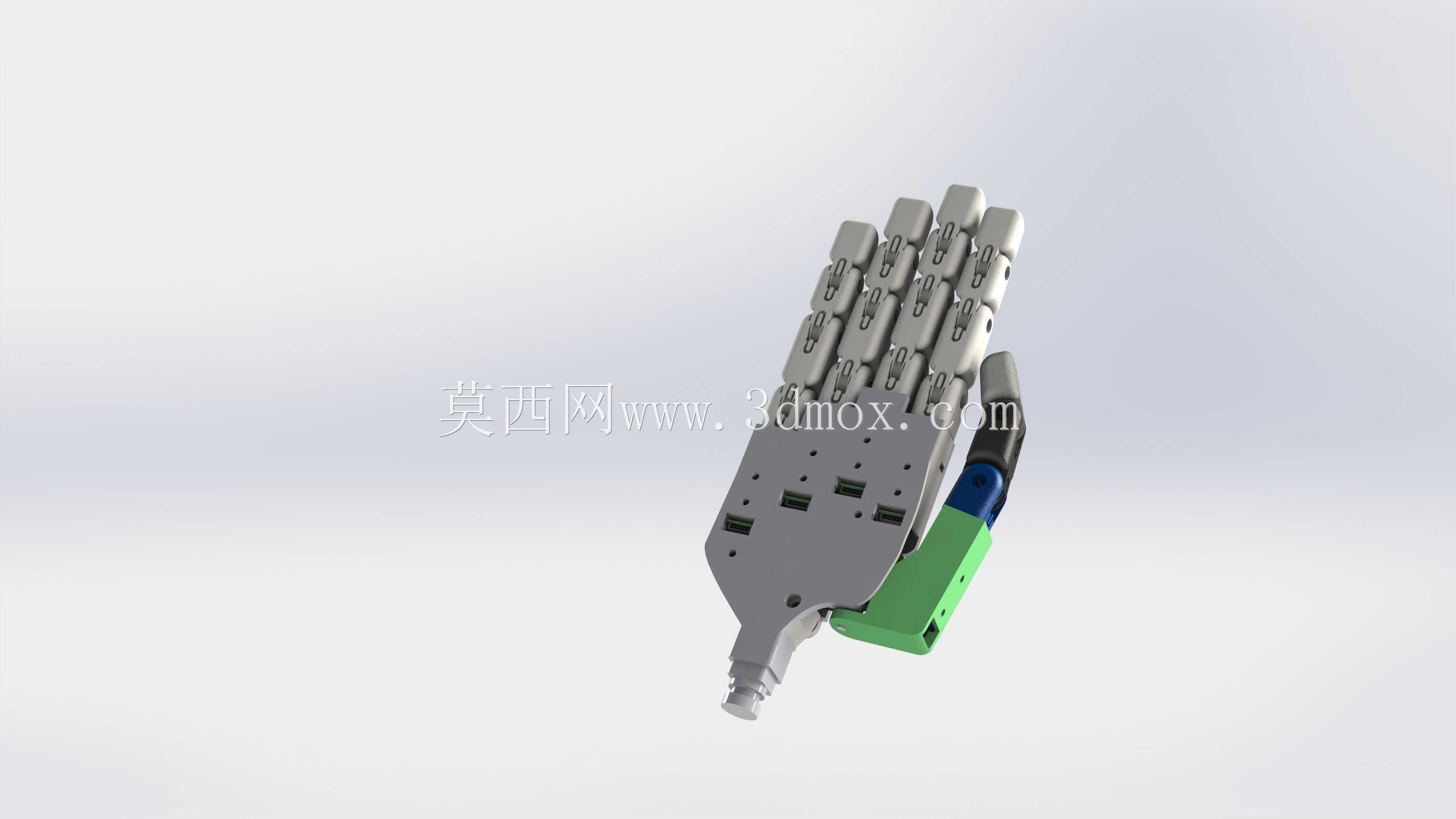

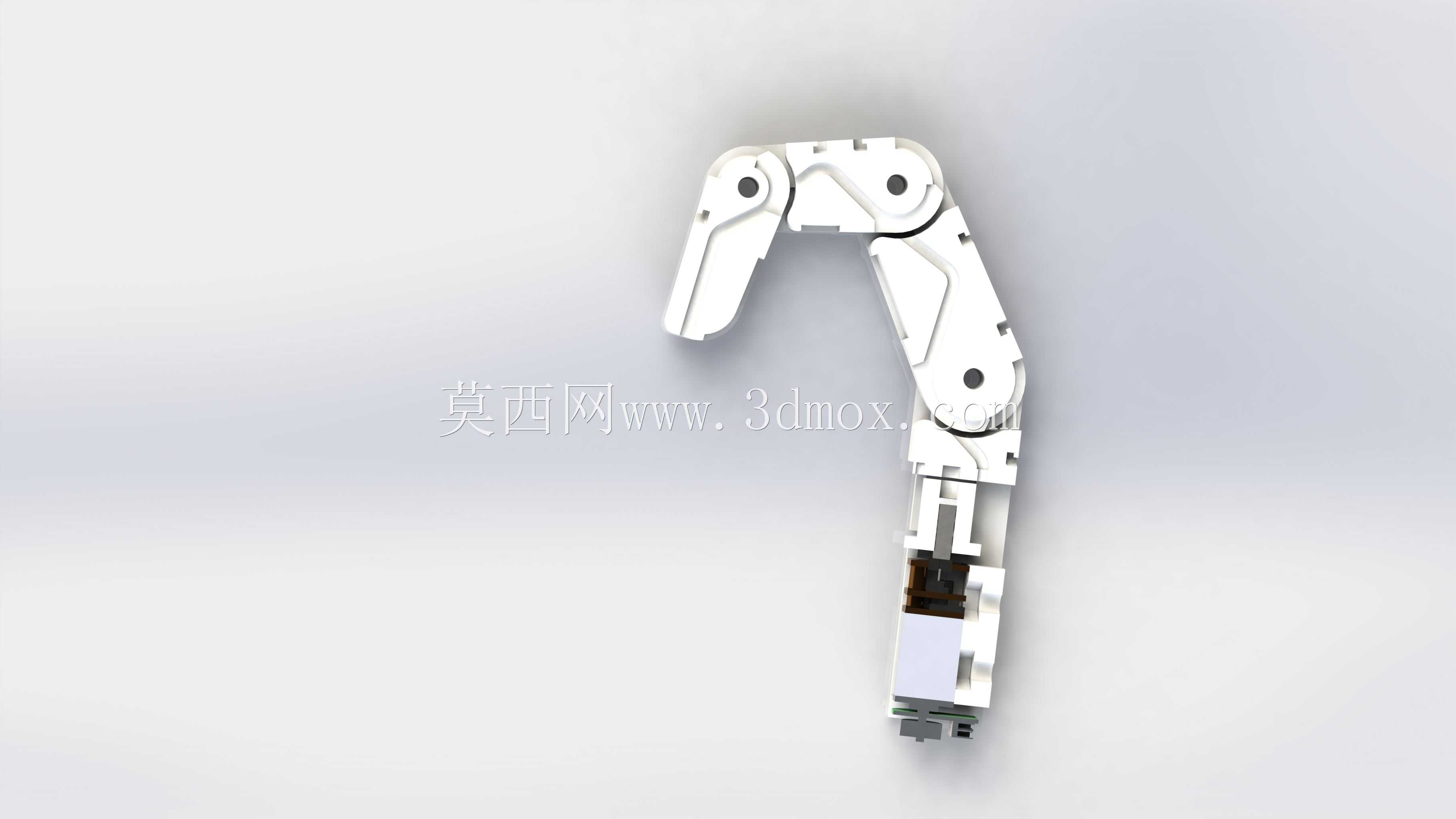

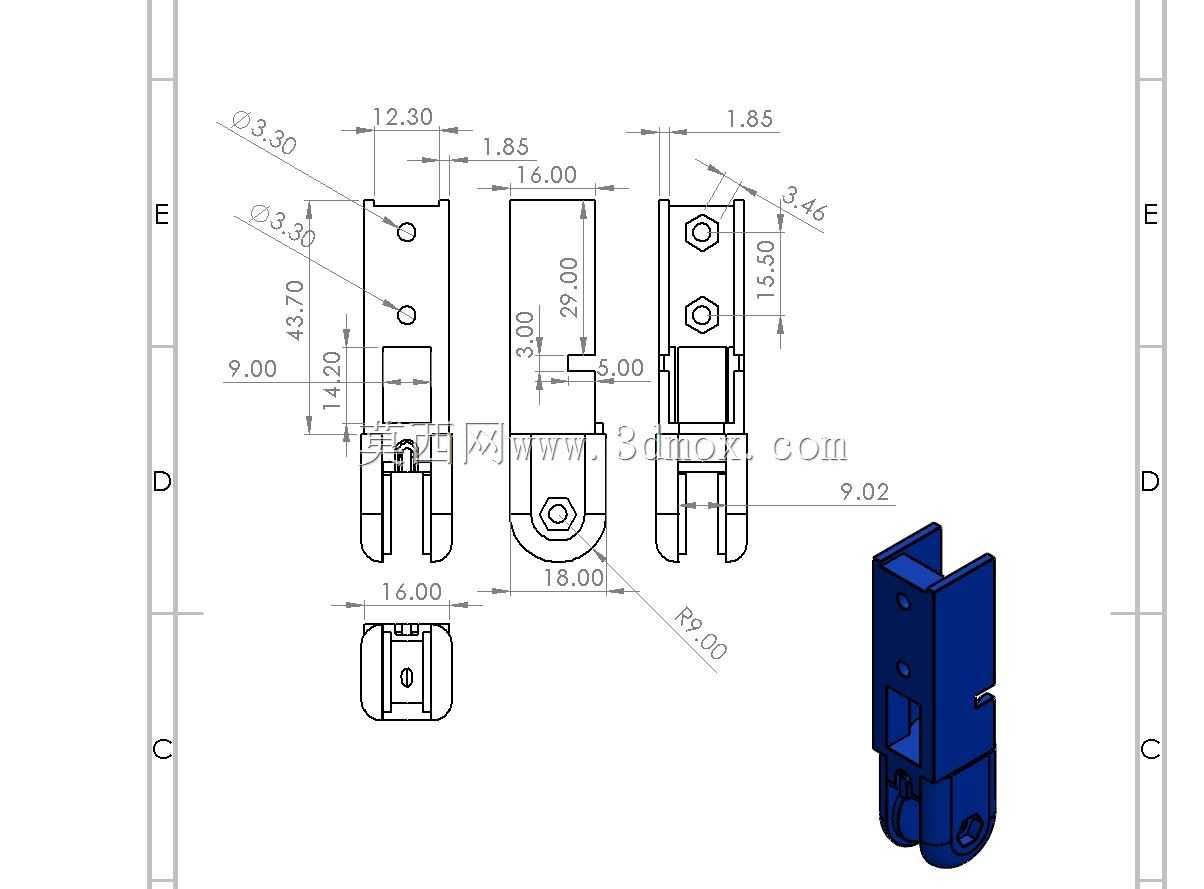

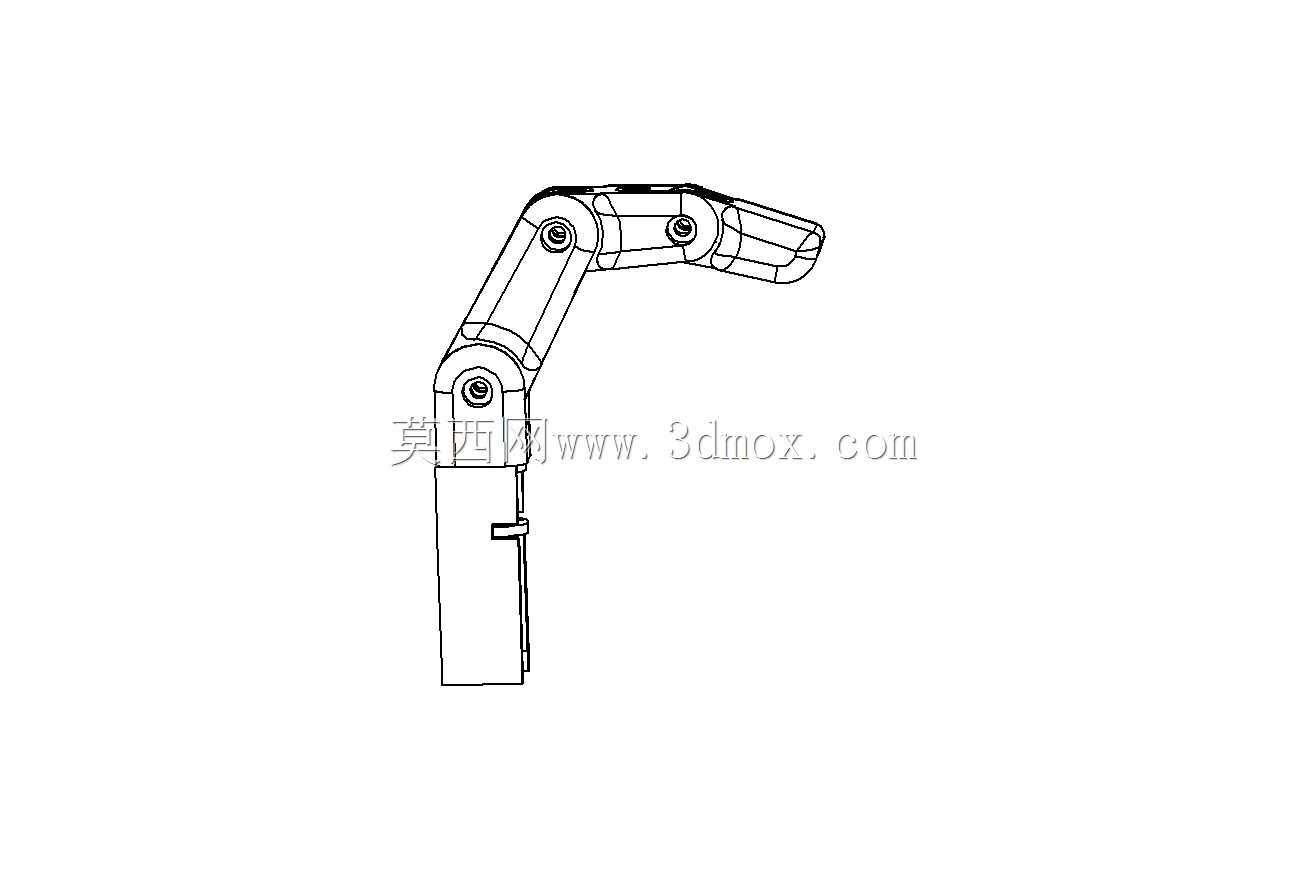

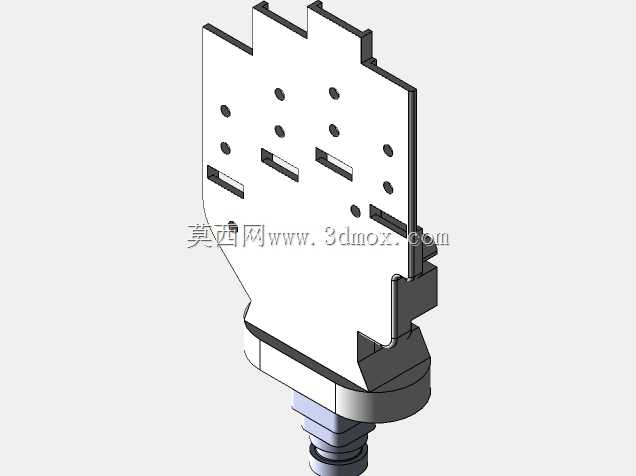

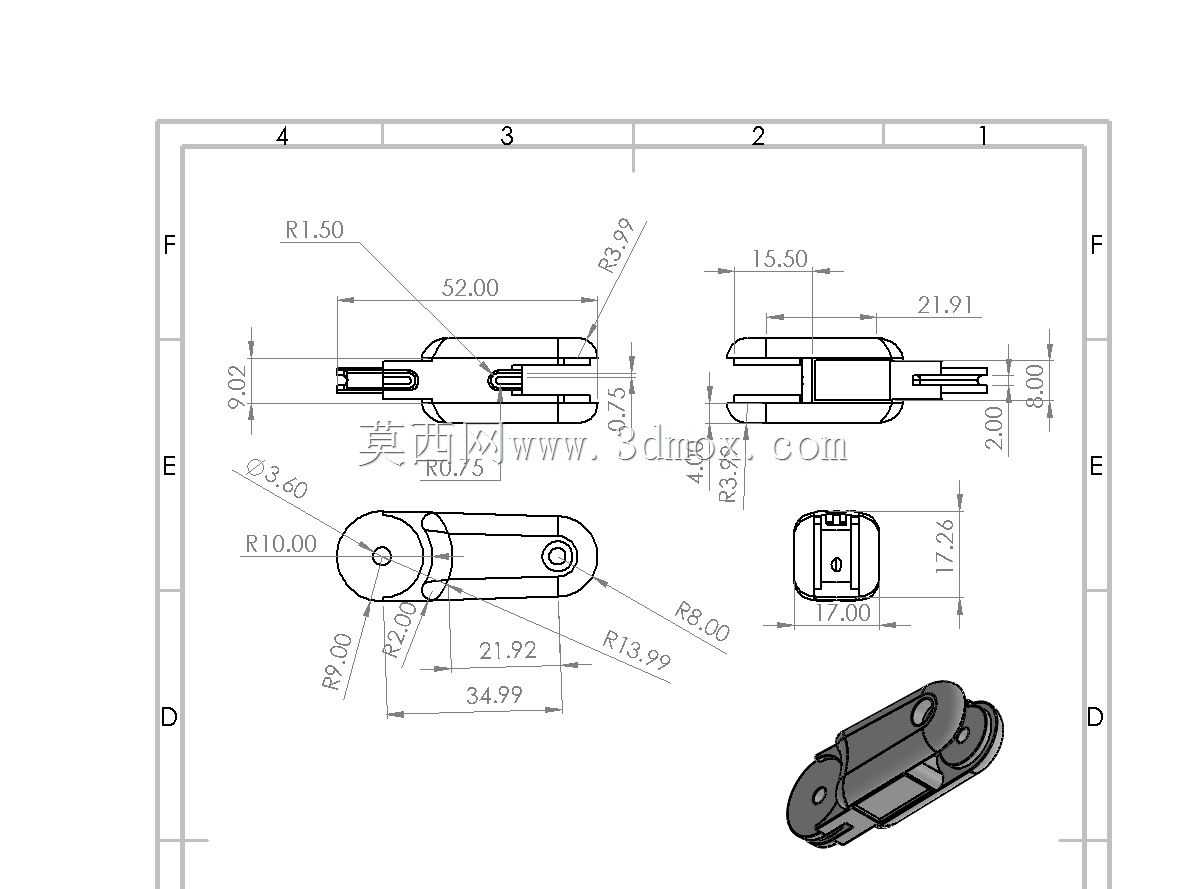

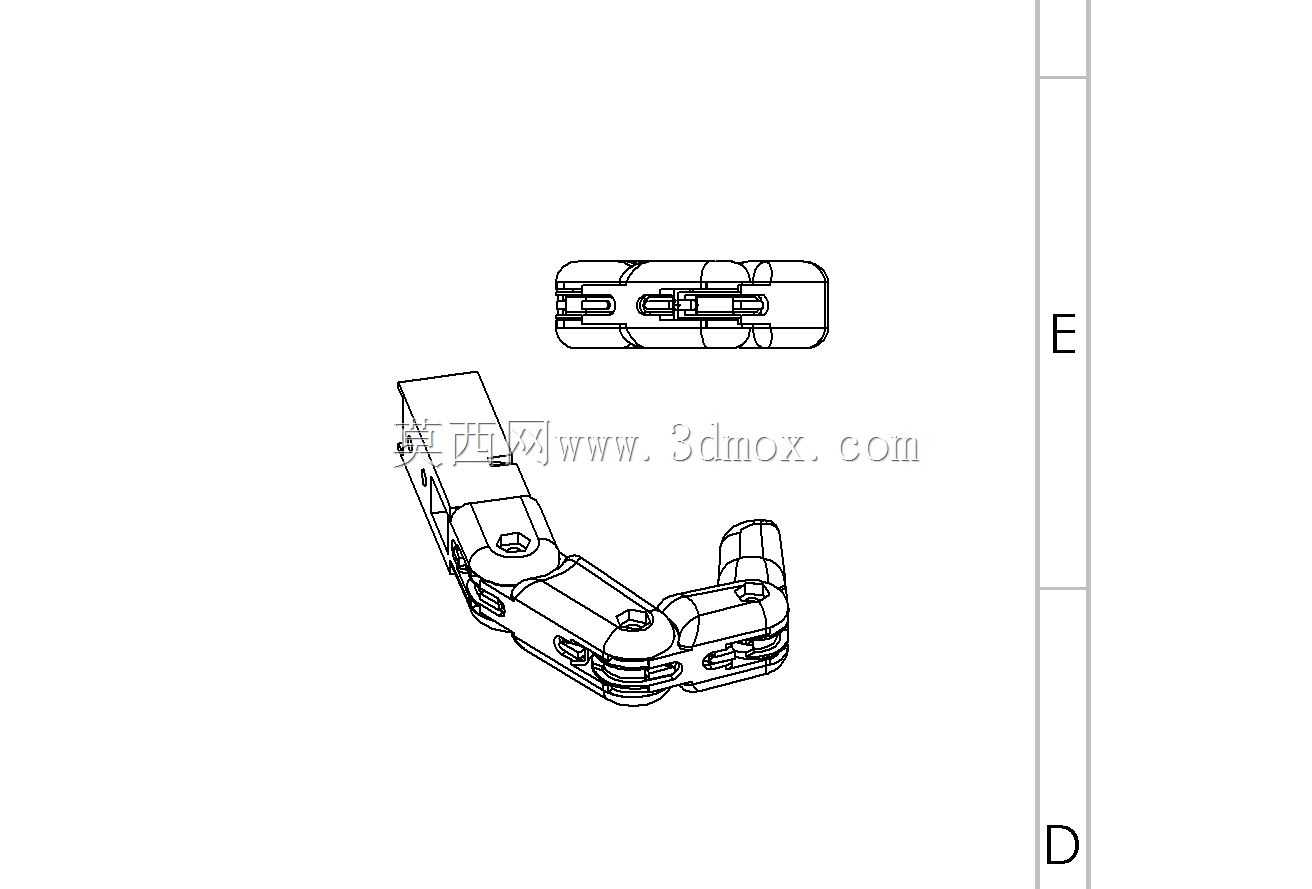

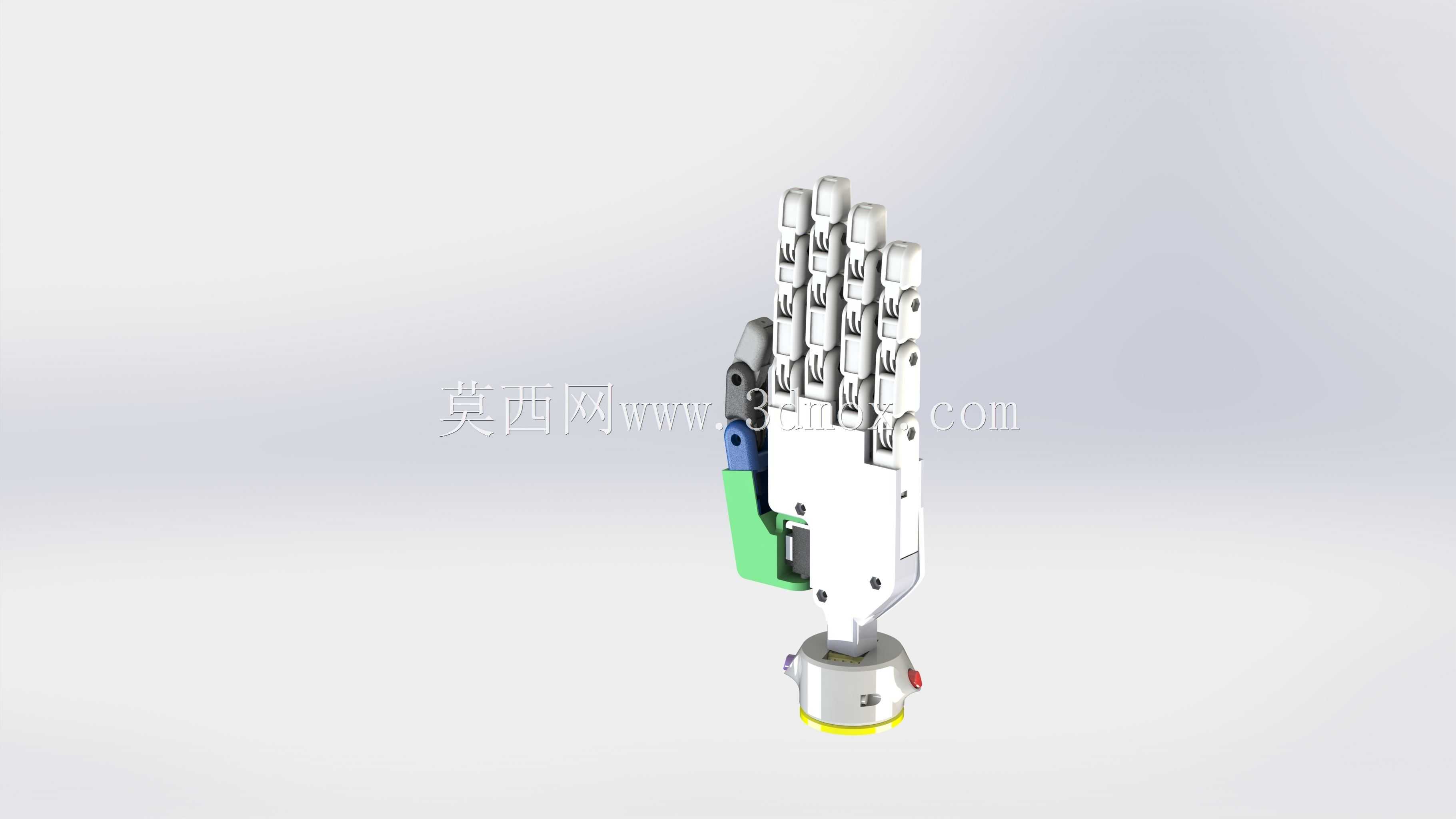

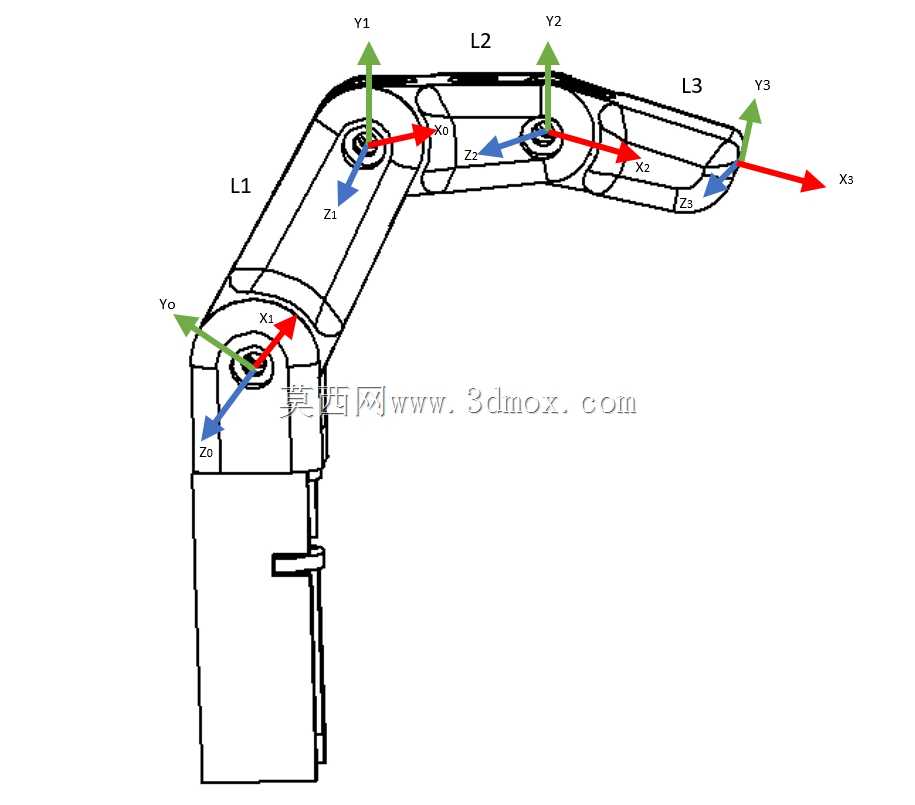

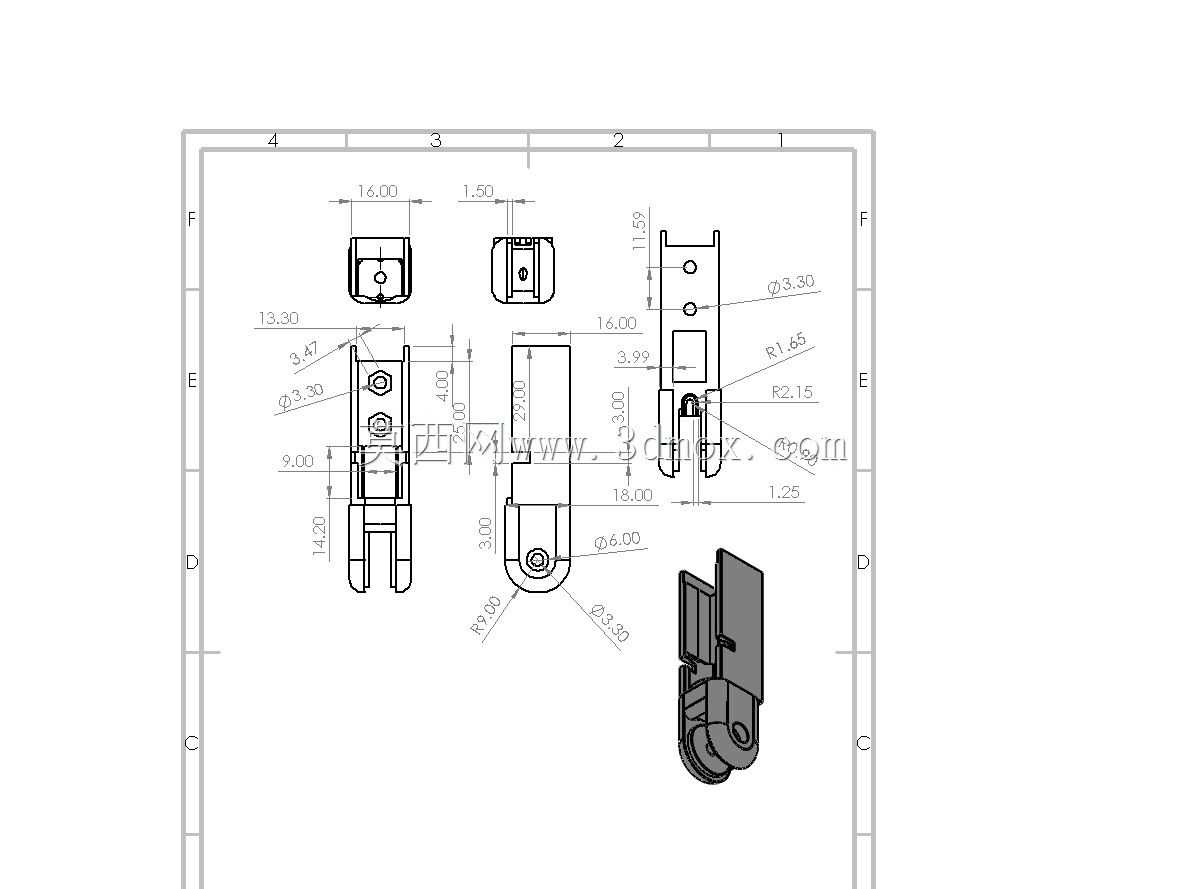

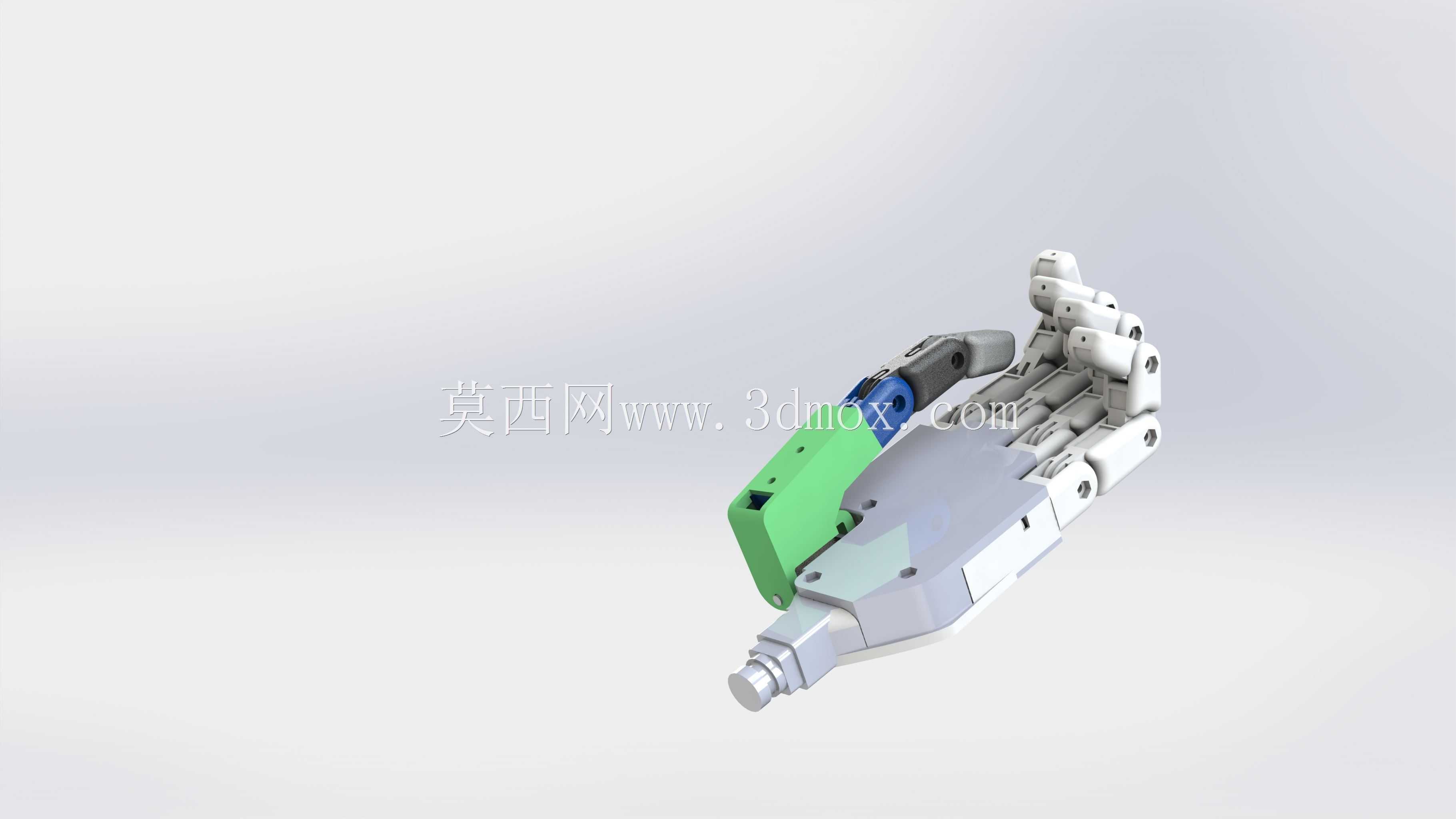

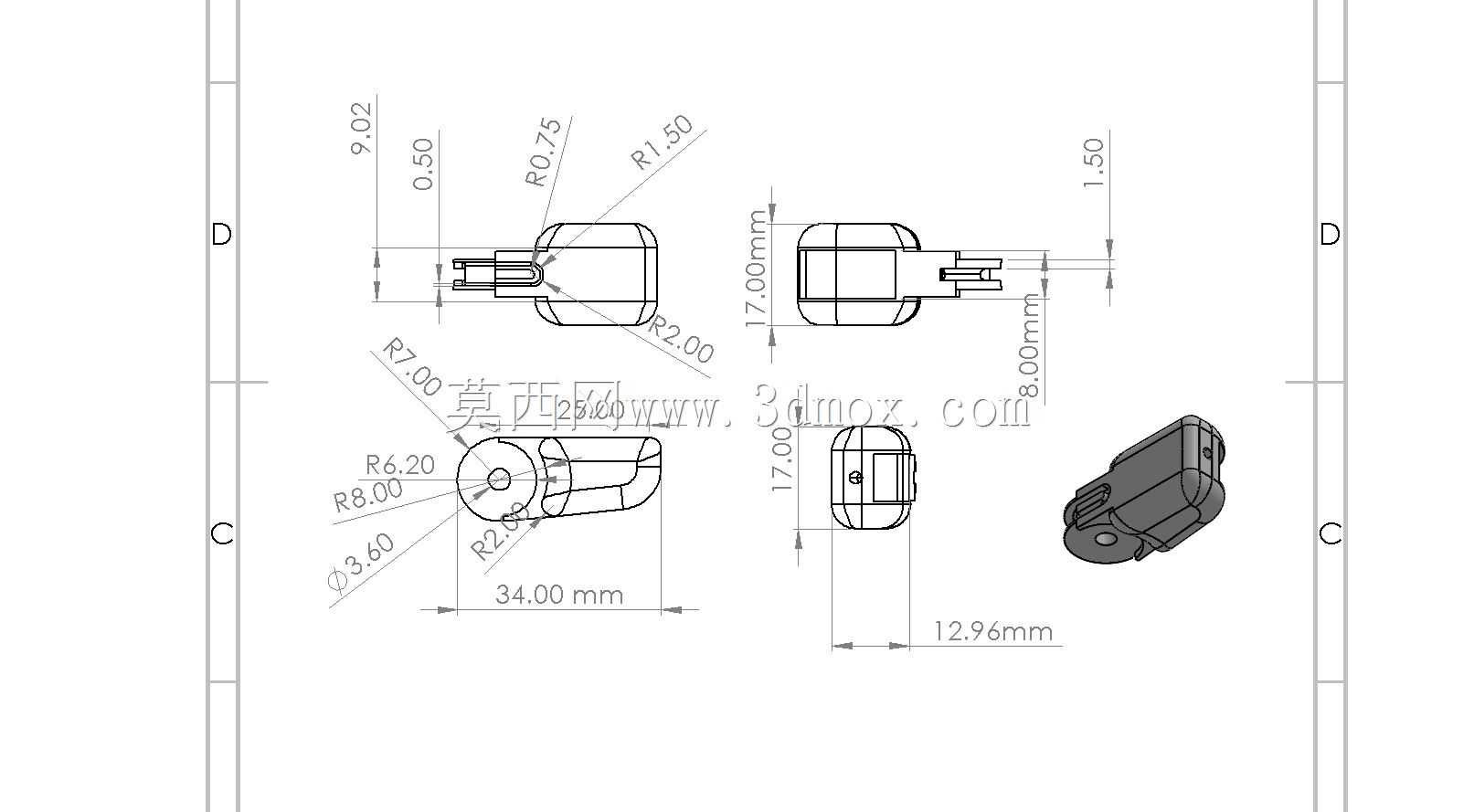

从功能特性来看，整个手臂的关节布局完全复刻人体上肢的运动逻辑：上臂部分设置了回转关节，可实现水平方向±170度的旋转，适配日常取物、抬臂的动作范围；肘关节采用单轴铰接结构，弯曲角度覆盖0到135度，能满足持物、递物、操作桌面物件的动作需求；腕部设置了两个正交的转动轴，可完成俯仰、侧摆两个维度的动作，调整末端手掌的朝向；手掌部分的五根手指均采用独立的连杆传动结构，每根手指设置3个转动关节，指节的弯曲角度完全参照人体手指的活动范围做限位，单根手指的指尖抓持力控制在5N左右，既可以抓取纸杯、笔这类轻质易损物件，也能稳定握持重量不超过500g的日常工具。

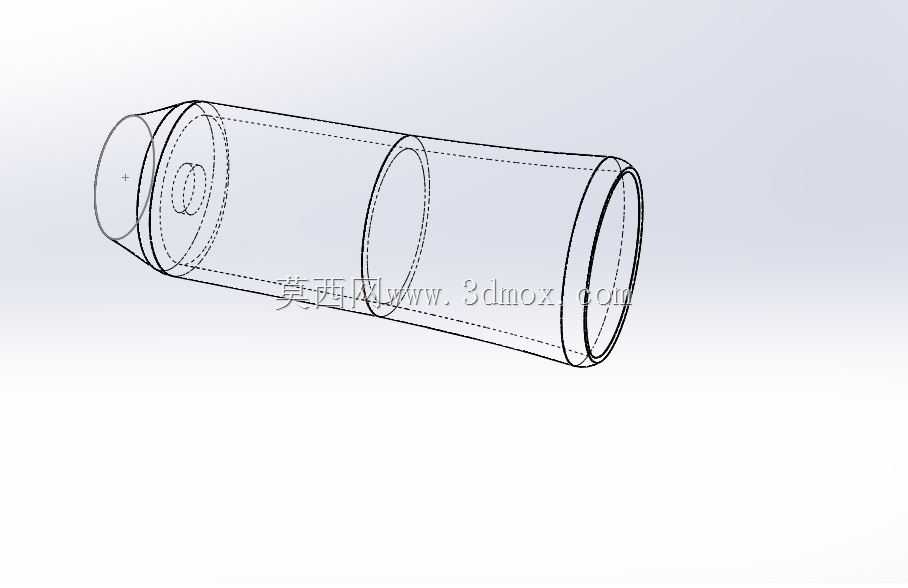

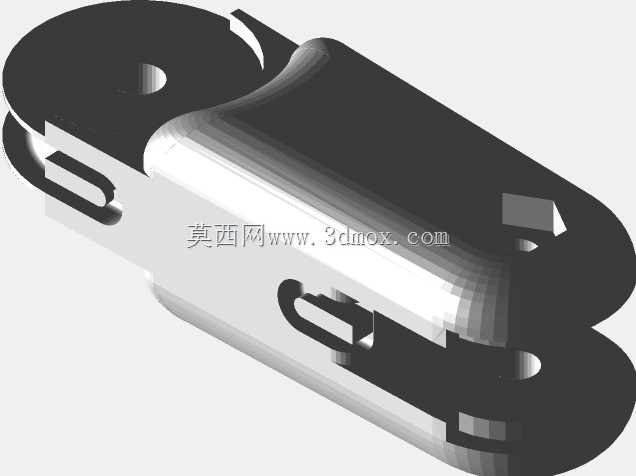

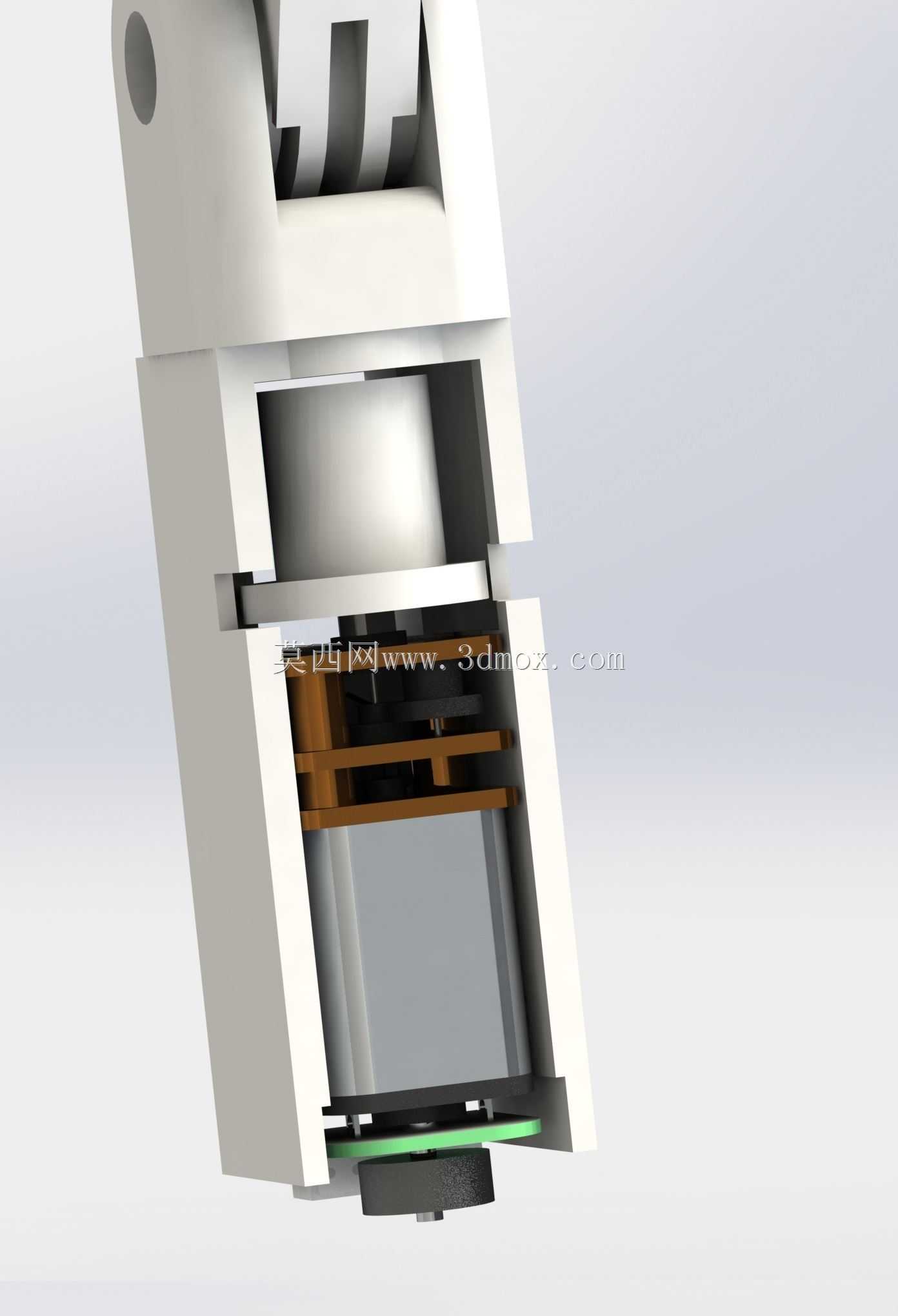

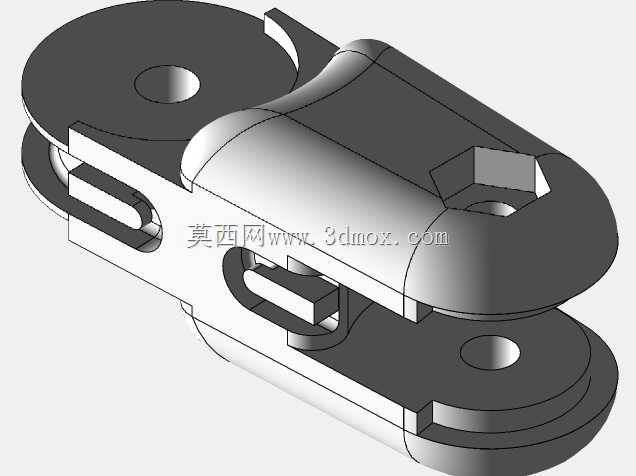

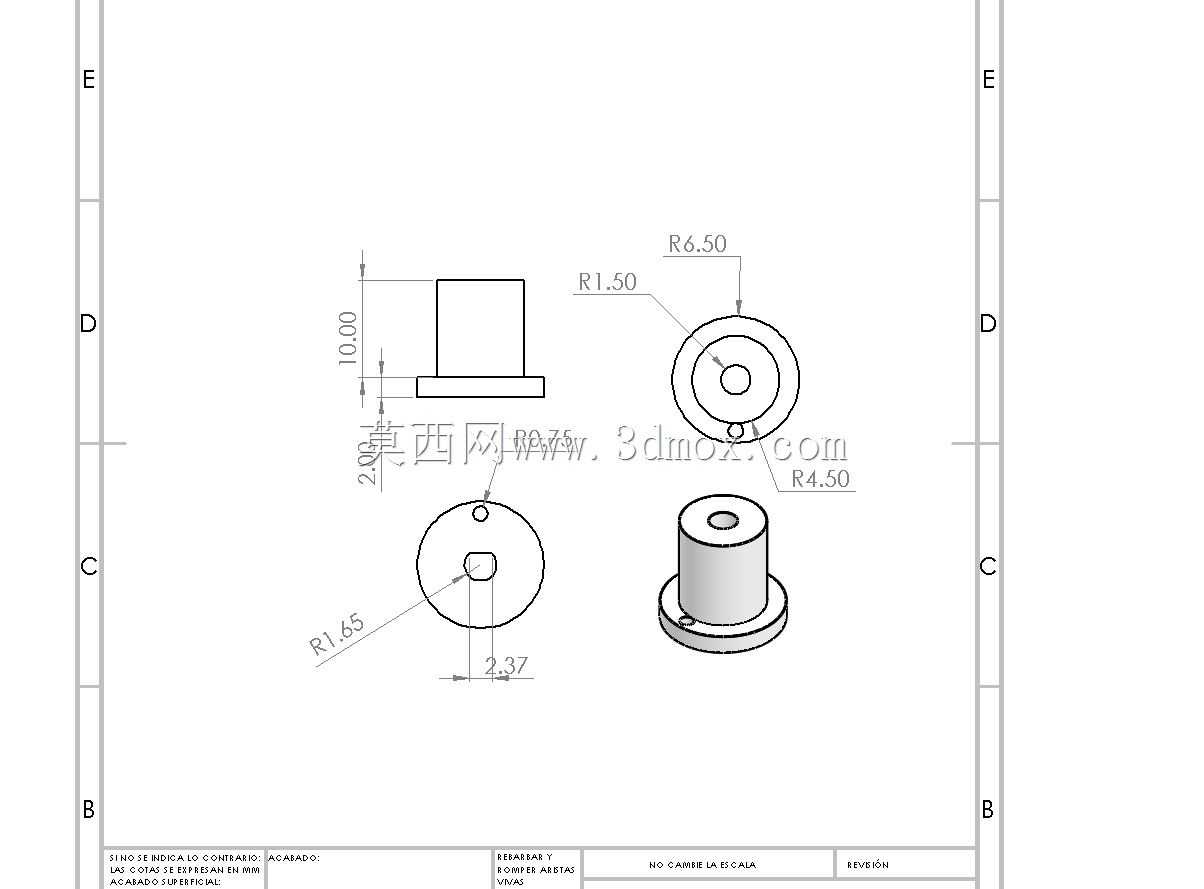

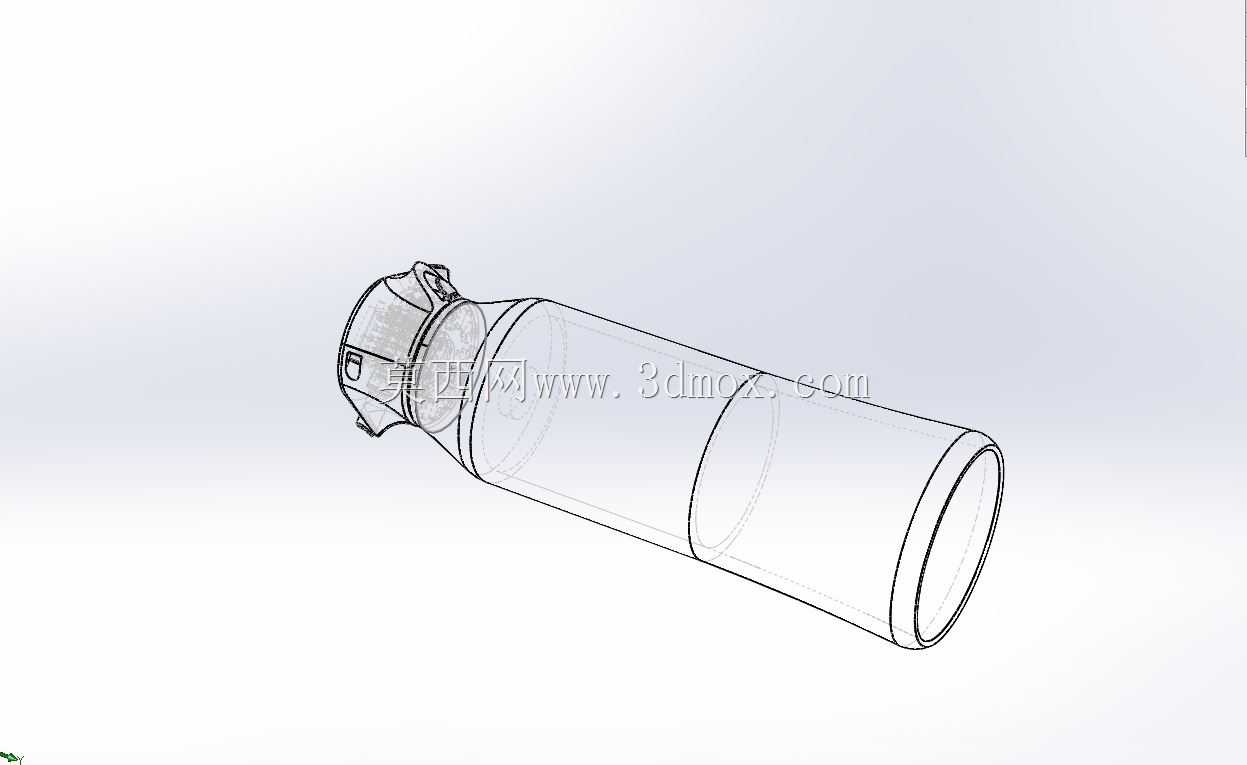

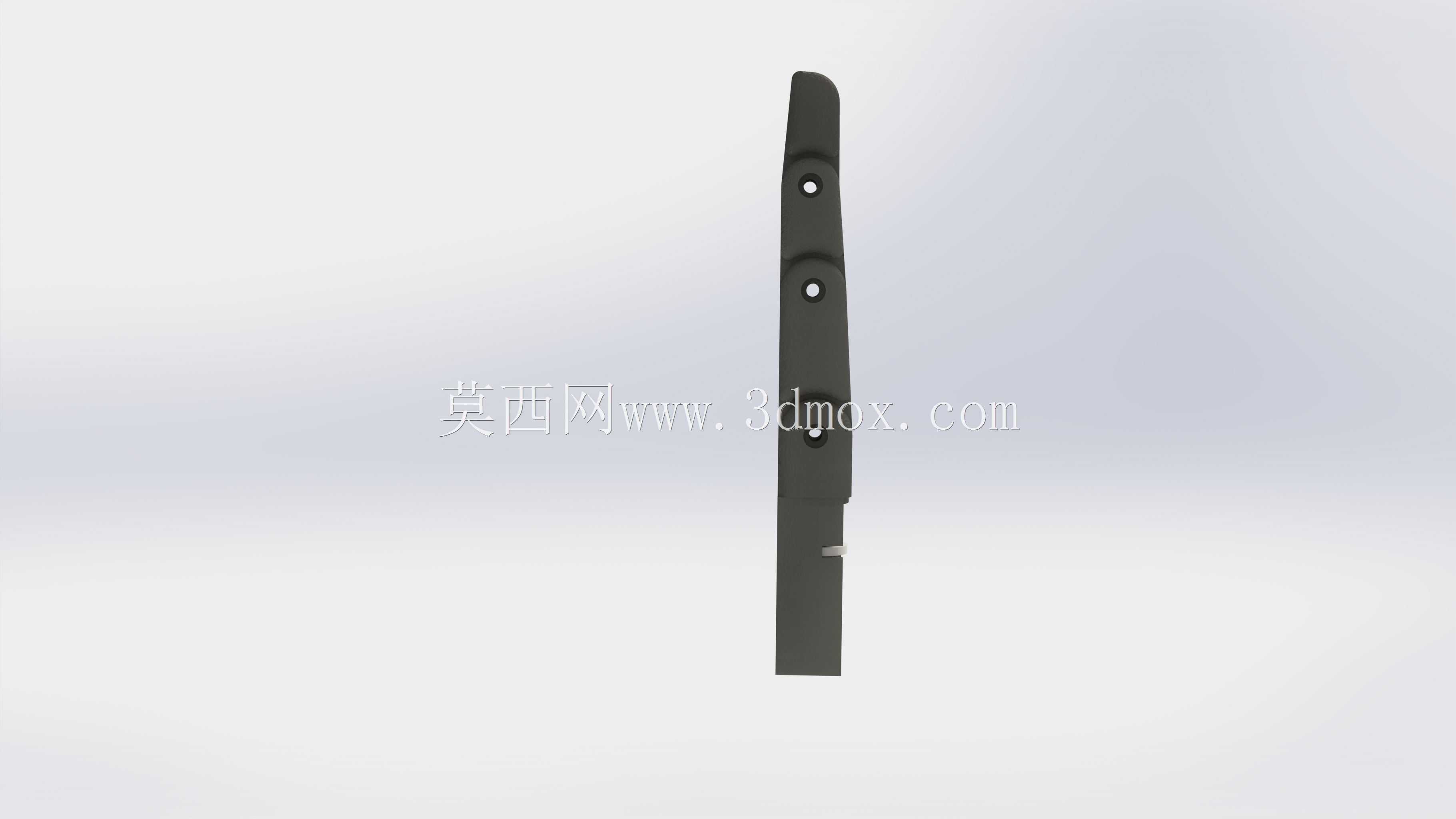

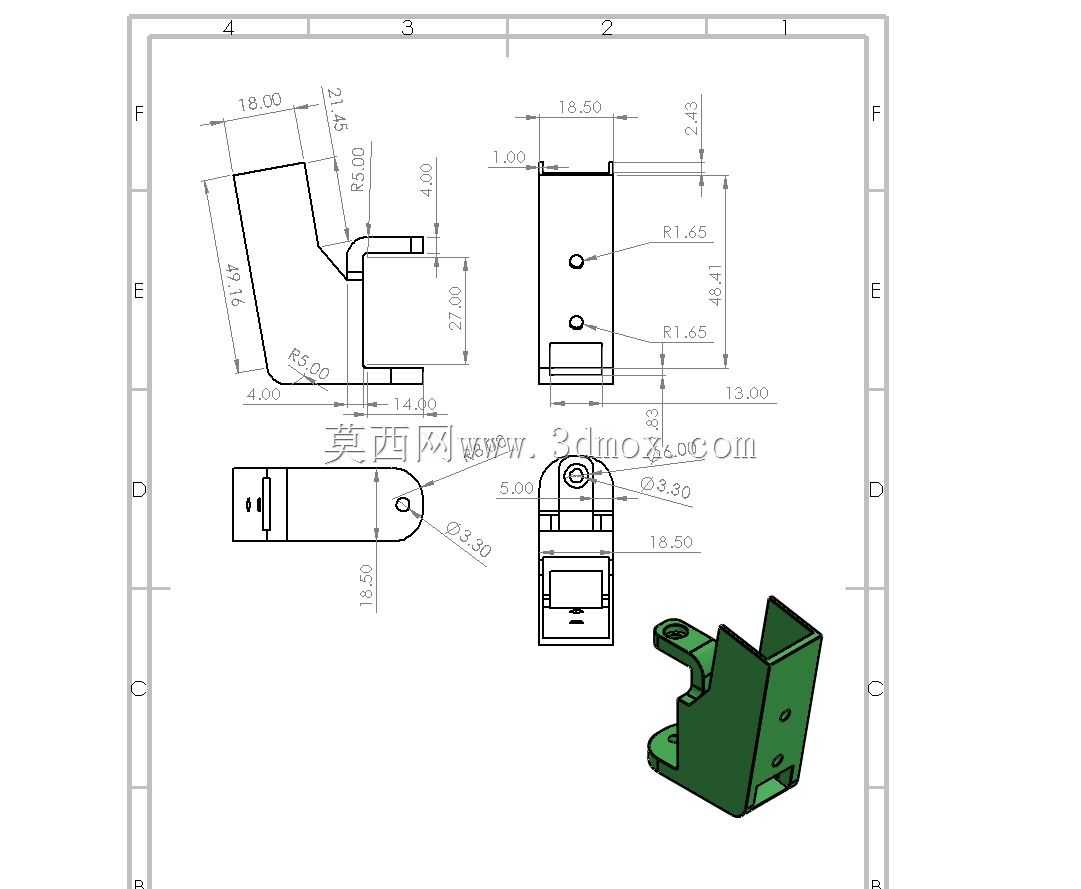

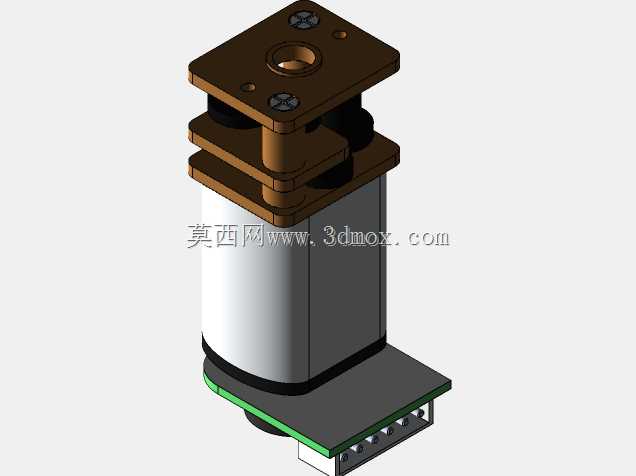

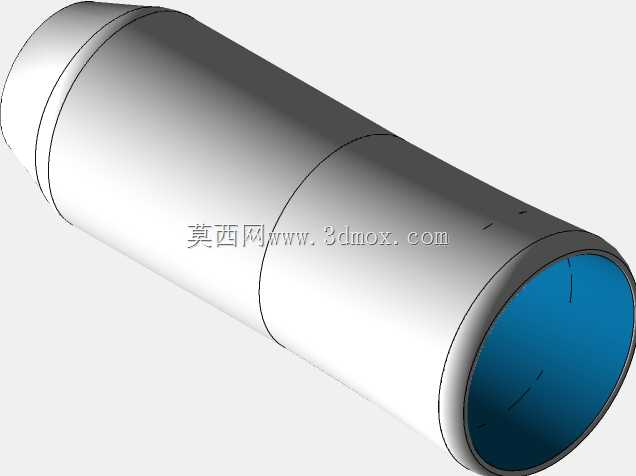

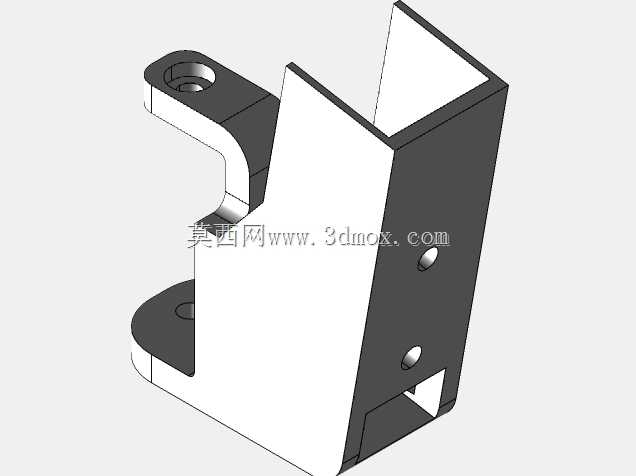

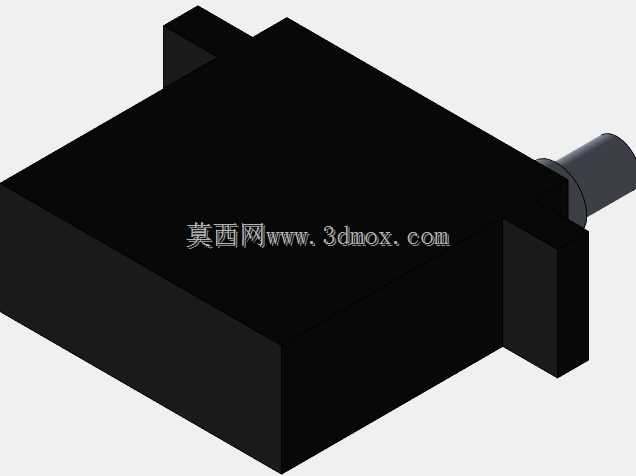

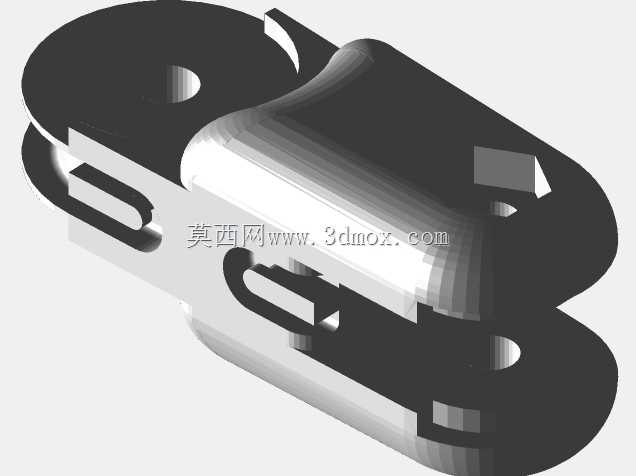

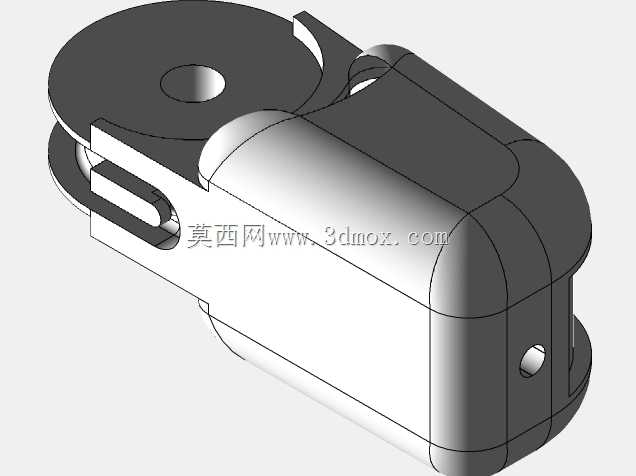

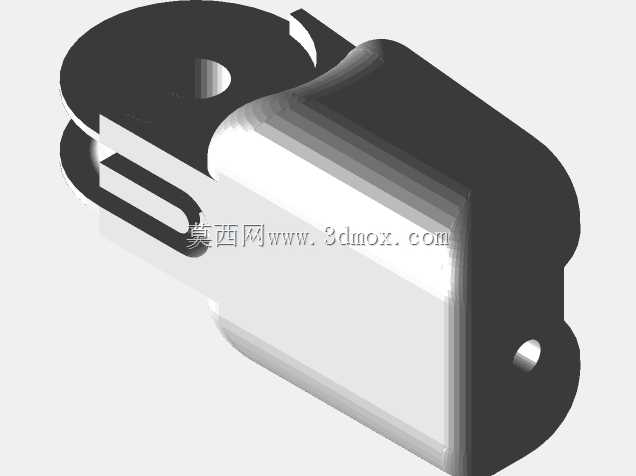

设计思路上，整个结构做了分体式的模块化拆分，上臂的外壳采用薄壁中空结构，内部预留了走线槽和驱动元件的安装空间，所有关节的转轴都采用标准轴承做支撑，减少动作过程中的卡顿和磨损；手指部分的连杆做了等强度优化，在保证指节结构强度的前提下，尽可能削减非受力区域的材料厚度，降低末端的整体重量，避免手臂抬升过程中因为前端负载过大导致关节扭矩不足。考虑到实际使用中的维护需求，所有的连接紧固件都采用标准规格，关节处的限位结构做了可视化的标记，后期调试或者更换易损件时，不需要完全拆解整个臂体就能完成操作。

在安装边界的考量上，整个臂体的最大外伸尺寸在完全伸直状态下不超过500mm，动作过程中所有关节的运动包络都控制在直径600mm的圆柱空间内，不会和周边的安装结构产生运动干涉；基座处的走线孔做了圆角防护，避免内部的线缆在关节反复转动过程中被割损，驱动元件的安装位预留了散热间隙，长时间连续动作也不会出现积热问题。
