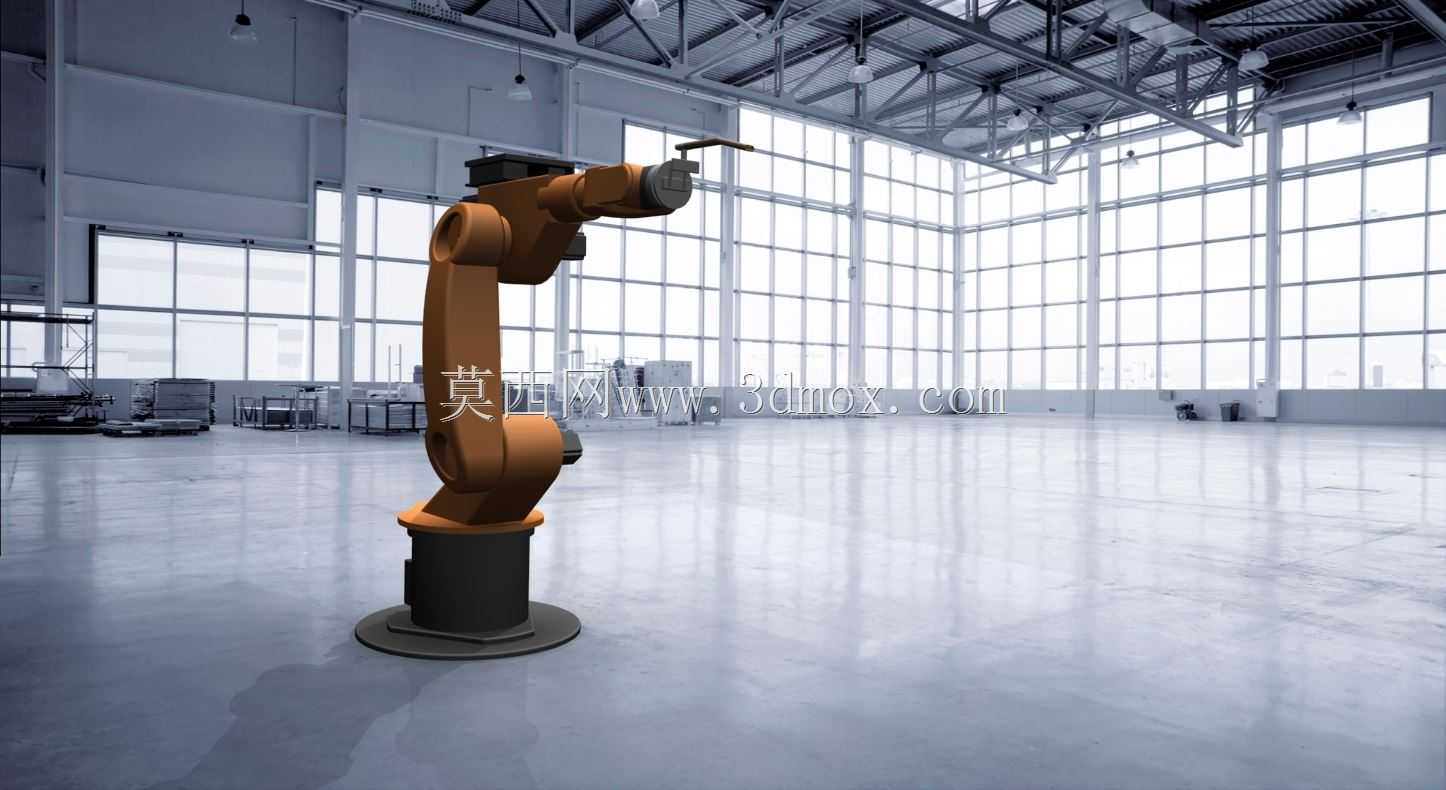

库卡KR30-3六轴工业机械臂结构设计

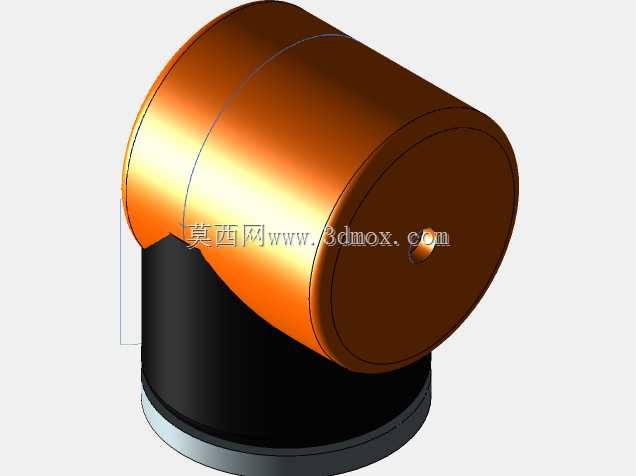

这款六轴关节式机械臂的结构设计，核心围绕30kg负载等级的柔性作业需求展开，在汽车零部件焊装、小型工件上下料、矩形构件增材制造等场景中，可适配多工位快速切换的作业要求。从安装边界来看，该机械臂底座采用圆形法兰安装结构，固定安装时需预留不小于800mm直径的安装平面，底座地脚螺栓孔分布圆直径为420mm，安装面平面度公差需控制在0.2mm以内，避免底座固定后产生附加应力影响关节传动精度。整机展开后最大作业半径可达2033mm，在垂直方向的作业覆盖范围从底座安装面以上450mm延伸至2800mm，水平方向可覆盖底座周围360度全周区域，在产线布局时，需在机械臂运动包络线外侧预留不小于150mm的安全间隙，避免运行过程中与周边工装、输送设备产生干涉。

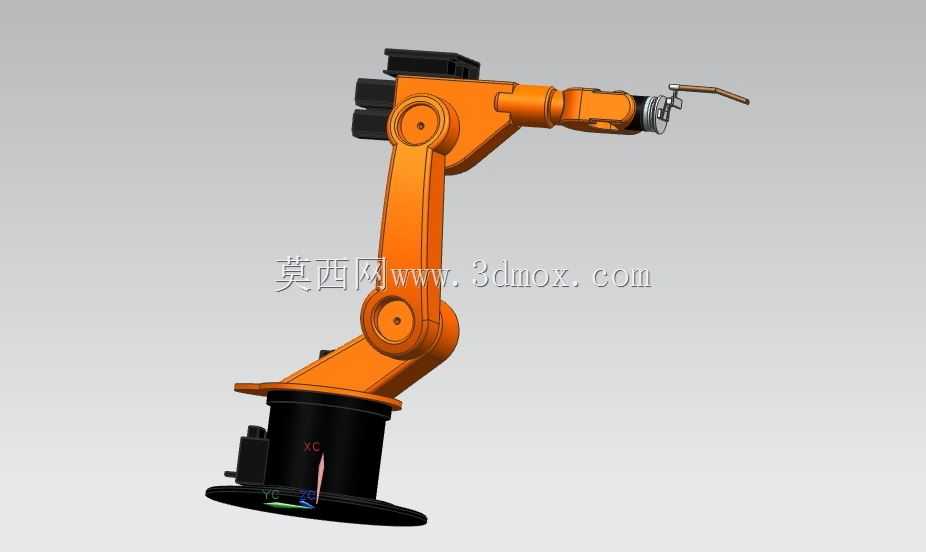

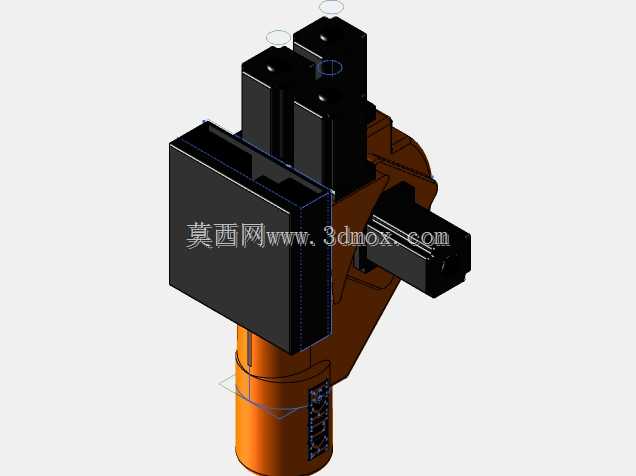

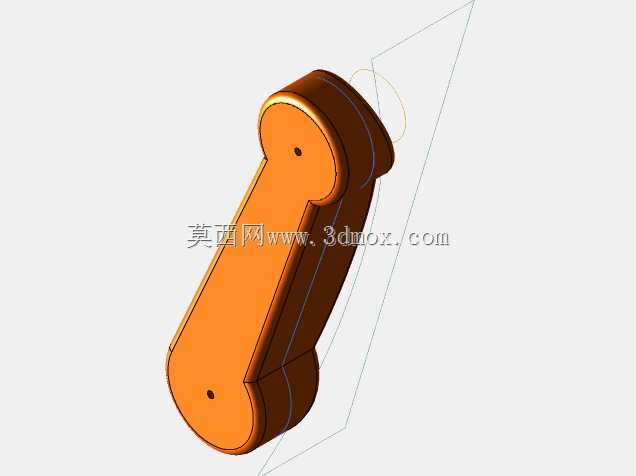

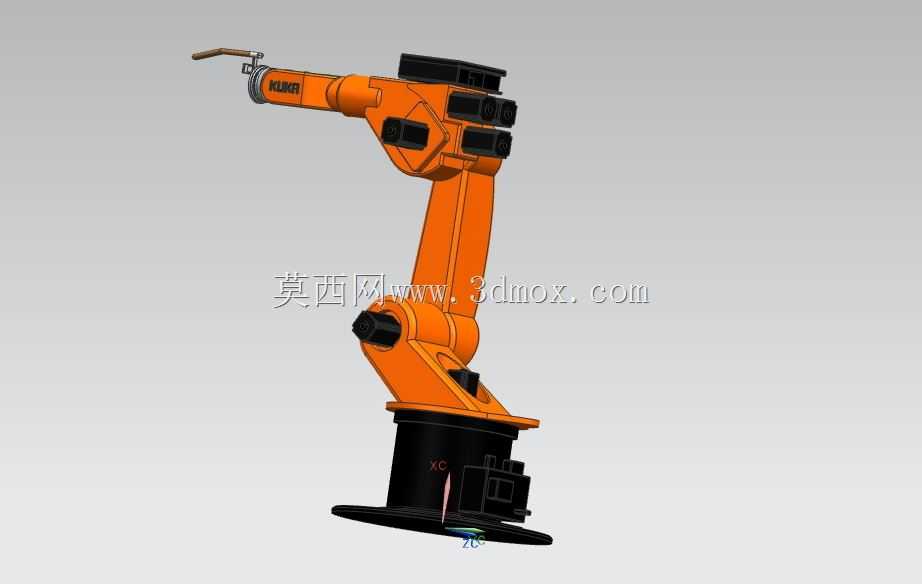

从功能特性来看，六个关节均采用伺服电机搭配高精度谐波减速器的传动结构，其中一、二、三轴承担大臂、小臂的位置调整，重复定位精度可控制在±0.06mm以内，四、五、六轴负责末端执行器的姿态调整，末端法兰可适配焊枪、夹爪、增材制造喷头等多种执行部件，满足不同工艺的作业需求。大臂与小臂采用铸铝材质的箱型结构设计，在保证结构刚性的前提下尽可能降低运动部件自重，减少关节负载，提升高速运动过程中的动态响应性能。关节处的走线采用内部中空走线结构，避免外部线缆在机械臂往复运动过程中产生磨损，同时减少外部走线对运动包络的占用。

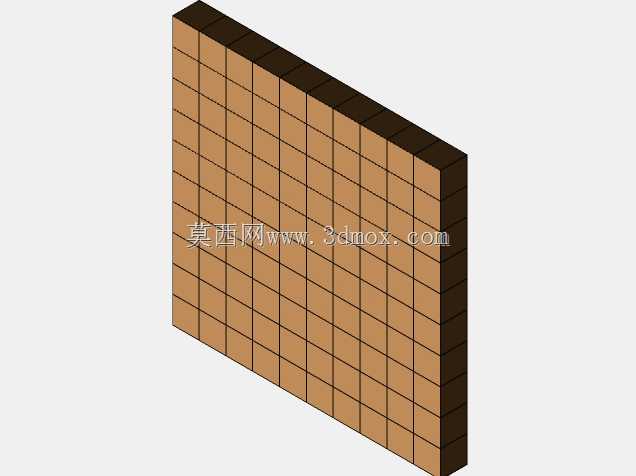

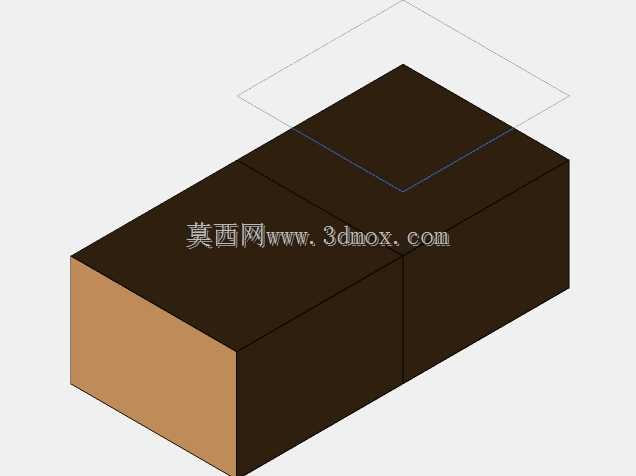

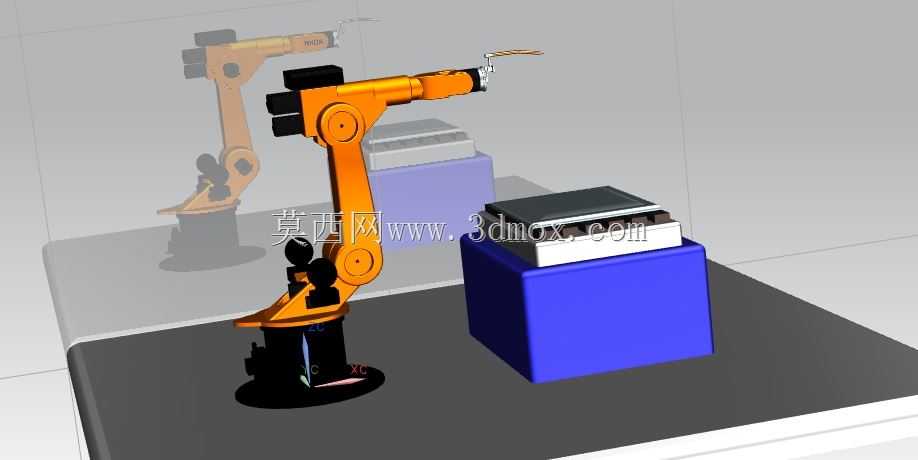

设计过程中针对增材制造作业场景做了专项适配，末端法兰预留了标准的气路、电路接口，可直接连接送丝机构与打印喷头，配合离线编程路径规划，可完成矩形板类构件的逐层堆焊成型作业。在焊接作业场景下，机械臂的运动路径平滑度经过优化，各关节在连续轨迹运动时速度波动控制在5%以内，可保证焊缝成型均匀一致。针对上下料作业场景，腕部可承受的最大倾覆力矩为120N·m，可适配自重较大的夹爪机构，完成机床上下料、工件转序等重复性作业。整机的重心经过优化设计，在全行程运动过程中，底座承受的倾覆力矩始终处于安全范围内，无需额外加装配重块即可保证安装稳定性。
