带移动承载平台的协作机械臂作业单元

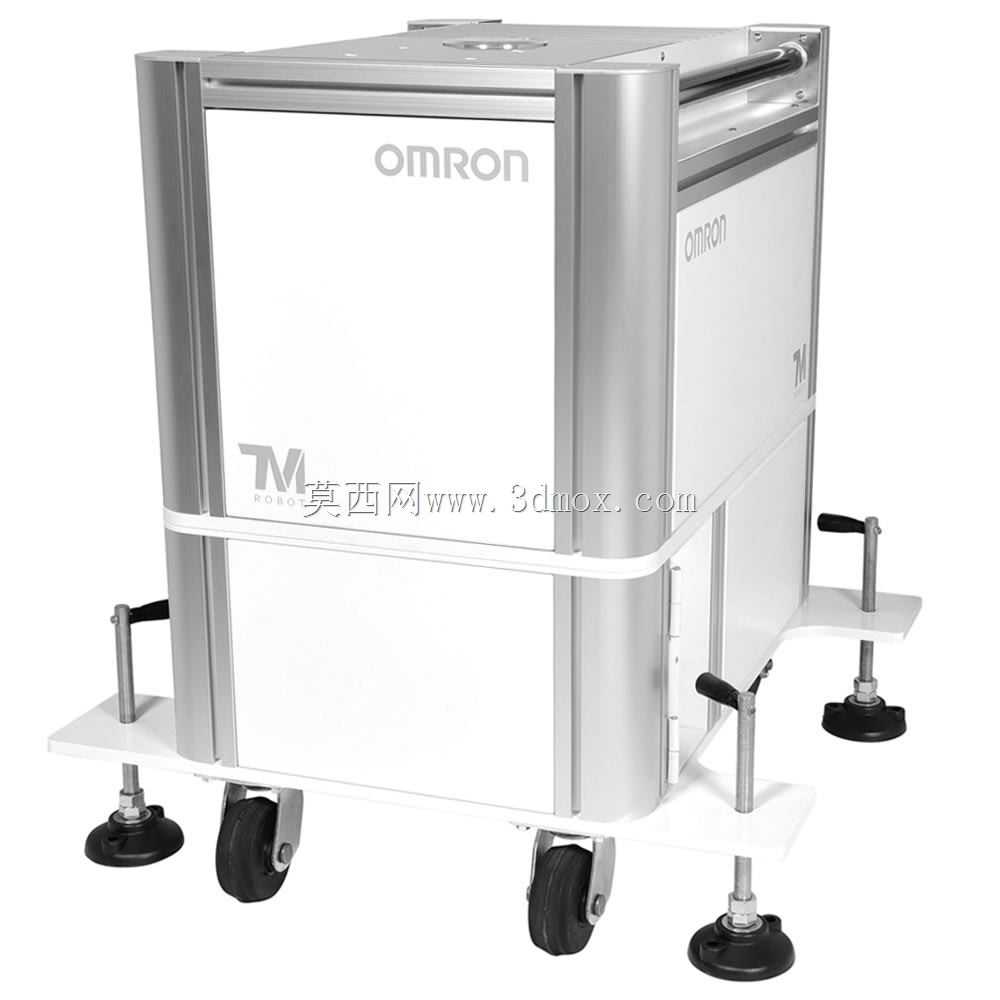

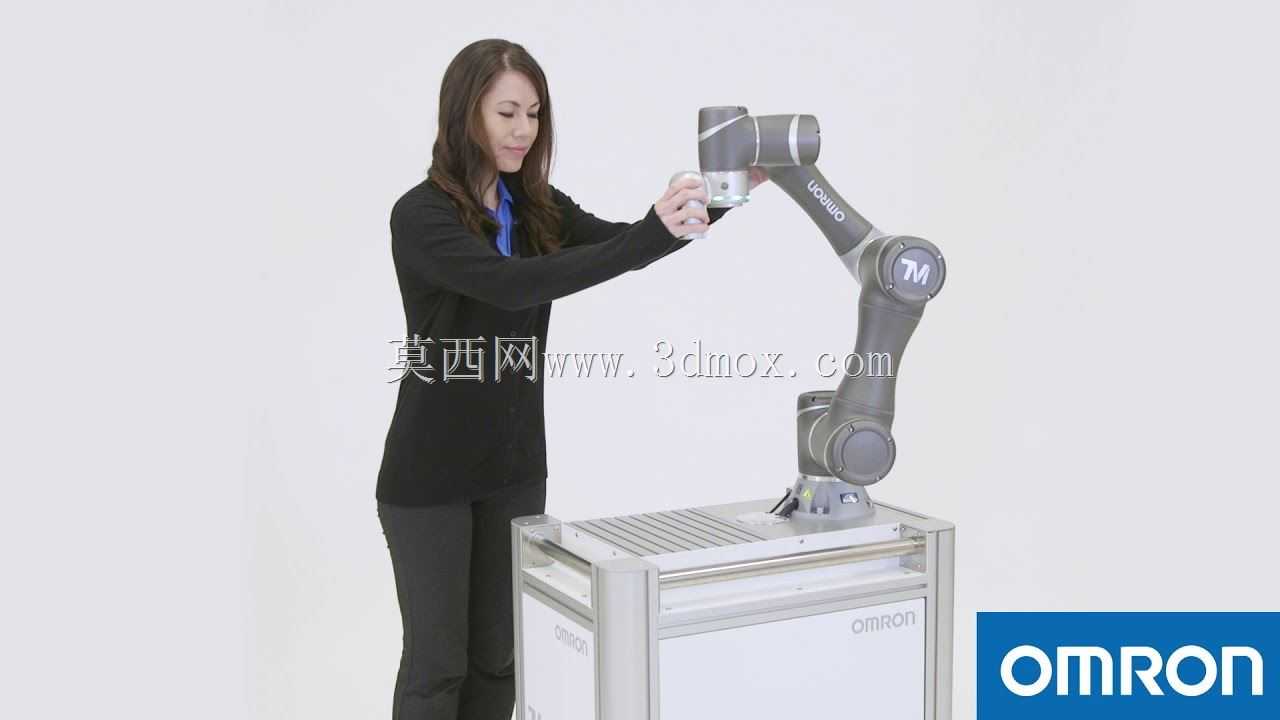

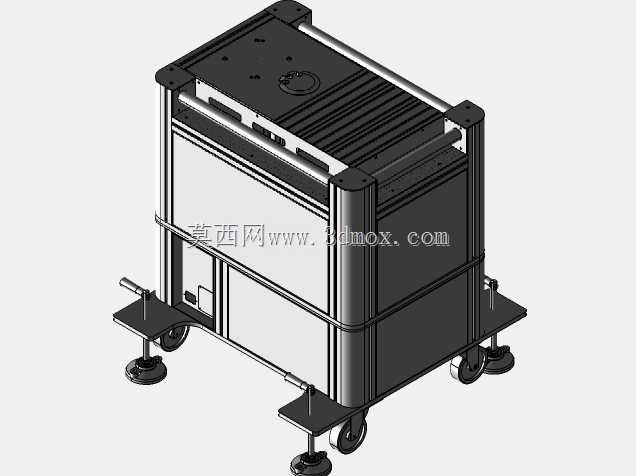

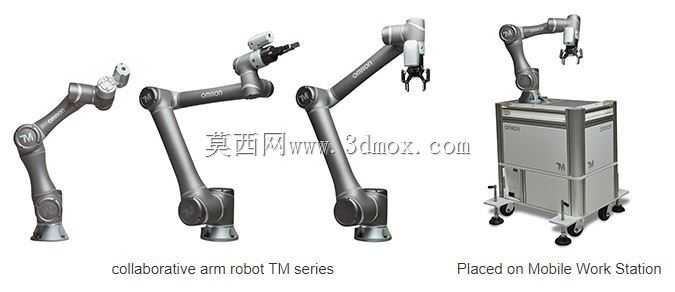

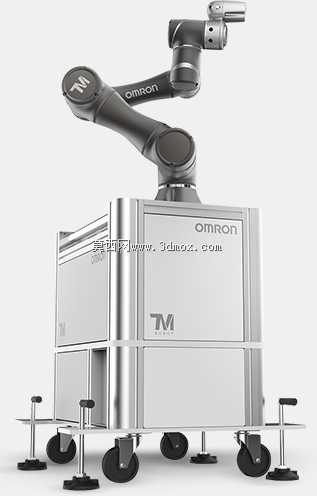

这款带移动承载平台的协作机械臂作业单元，核心设计逻辑是打破传统固定工位工业机器人的部署边界，适配多工位柔性生产的实际需求。从结构布局来看，协作机械臂安装在集成式柜体平台的顶面中心区域，臂展覆盖范围以安装基座为圆心，可覆盖平台顶面的全部操作区域，同时延伸至平台外侧一定范围的作业面，满足上下料、工件转运、简易装配等多场景的操作半径要求。柜体采用框架式焊接结构，外部覆盖钣金护板，内部预留了控制器、气源处理单元、IO模块的安装空间，走线全部通过柜体内部的线槽排布，避免外部走线带来的干涉、剐蹭风险，同时降低车间粉尘、切削液对电气元件的侵蚀。平台底部配置了四个带刹车的万向脚轮，方便在车间不同工位之间快速转场，脚轮旁配套设置了四个可调节高度的支撑脚，当作业单元移动到指定工位后，可旋转支撑脚将整个平台抬升，让脚轮脱离地面，保证机械臂高速作业时的整体稳定性，避免平台出现滑移、晃动的情况，支撑脚的调节行程预留了足够的地面高度差适配空间，即使车间地面存在轻微不平整，也能通过调节将平台顶面调整至水平状态，保证机械臂的运动精度。机械臂本身采用轻量化关节设计，各关节的力矩输出经过匹配调校，在额定负载范围内可实现平滑的轨迹运动，末端配置了气动夹爪的安装接口，可根据实际作业需求更换不同规格的夹爪、吸盘或者专用作业工具，适配不同材质、不同形状工件的操作需求。平台顶面预留了标准的T型槽安装位，可快速固定工装夹具、工件定位座、小型传送带等辅助装置，无需额外打孔加工，缩短工位调整的准备时间。在实际应用场景中，这类移动作业单元可用于多台机床之间的工件上下料轮转，替代人工完成重复性的工件转运工作，也可用于装配车间的多工位柔性装配作业，根据生产排程快速移动到对应工位完成装配操作，还可用于仓储环节的小件物料分拣、码放，无需对现有车间布局进行大规模改造即可完成部署，大幅降低柔性生产线的改造成本。设计过程中充分考虑了人机协作的安全需求，机械臂的关节力控参数可根据作业场景调整，当碰到障碍物或者人体时可快速停止运动，无需额外设置安全围栏即可和操作人员在同一区域协同作业，进一步压缩了作业单元的占用空间，适合空间紧凑的中小型生产车间使用。柜体侧面设置了可开启的检修门，日常维护时可直接打开检修门对内部的电气元件、管路进行检查维护，无需拆解外部护板，降低后期运维的工作量。整体结构的重心经过优化，即使机械臂伸展到最大半径位置、携带额定负载时，整个平台的重心依然落在四个支撑脚的支撑范围内，不会出现倾翻风险，保证作业过程的安全性。
