潜伏顶升式AGV智能搬运小车结构设计

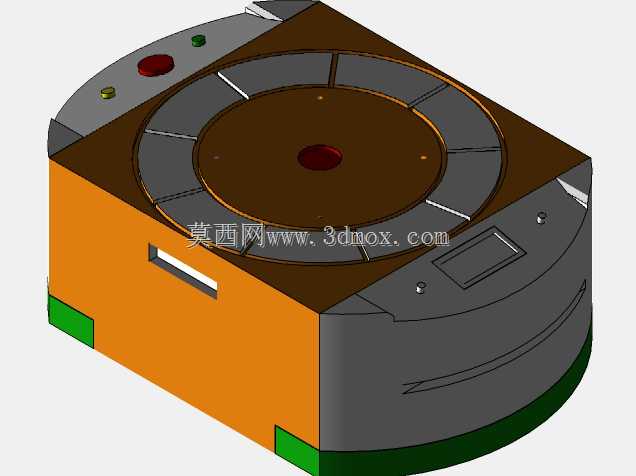

这款AGV的设计初衷是解决离散制造车间、电商仓储分拣区的物料点对点转运痛点，适配现有生产车间的通道宽度与工位布局，不需要对现有场地做大规模改造就能快速部署。从结构布局来看，整机采用圆形顶升承载面搭配切角式机身轮廓，顶部的圆形承载盘做了分块式防滑结构设计，顶升机构内置在机身中部腔体，承载时受力均匀分布在底盘承重梁上，避免偏载导致的轮组磨损不均问题。机身侧面预留的检修槽位，不用整机拆解就能完成核心传感器、驱动轮组的维护更换，顶部设置的多色状态指示灯，能在车间嘈杂环境下通过不同灯光组合反馈设备运行、故障、待料等状态，现场操作人员远距离就能识别设备工况。

在实际应用场景中，这款AGV可适配多层料架、工装托盘的顶升转运，能沿着预设磁条或二维码导航路径行驶，最小转弯半径适配1.2米宽的车间主通道，可进入工位底部完成顶升动作，不需要额外的对接辅助机构。设计阶段充分考虑了车间地面的常见工况，底盘边缘设置的防撞缓冲条搭配内置的避障传感器，能在检测到行进路径上的障碍物时及时减速停车，底部的驱动轮组采用浮动安装结构，可适应地面5mm以内的高度差，避免过地面接缝、小坡度时出现卡滞或打滑问题。机身的切角设计并非单纯的造型考量，而是在满足内部元器件安装空间的前提下，尽可能缩小整机的回转占用空间，在狭窄的工位交汇区域也能顺利完成会车、转向动作。

从安装边界来看，整机顶升后的最大高度适配常规工装料架的底部离地间隙，非顶升状态下的机身高度可进入多数标准工位台的底部空间，顶部承载盘的定位凸点可与托盘底部的定位槽快速配合，顶升过程中不会出现托盘滑移偏移。机身侧面的电气接口做了内嵌式防护设计，避免车间日常作业中的磕碰损坏，底部的从动轮组对称布置在驱动轮两侧，承载时轮压分布均匀，长时间满载运行也不会出现底盘变形问题。在功能配置上，这款AGV支持多机调度，可接入车间的WMS、MES系统，根据生产任务自动规划最优转运路径，替代传统的人工拖车转运，降低车间物流转运的人工劳动强度，同时减少人工转运过程中的物料磕碰、路径错行问题。
