16通道模拟数字多路复用器转接板结构设计

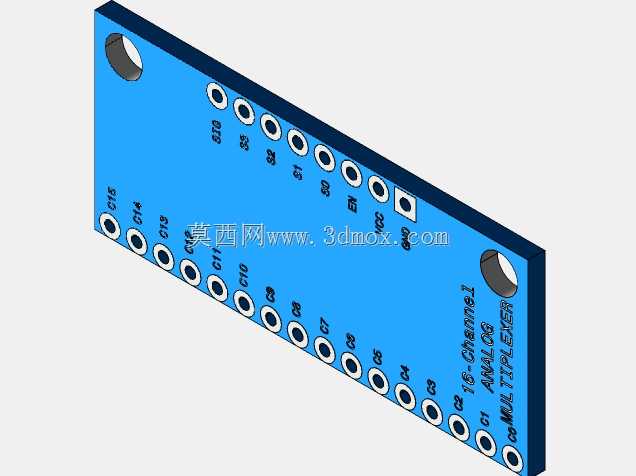

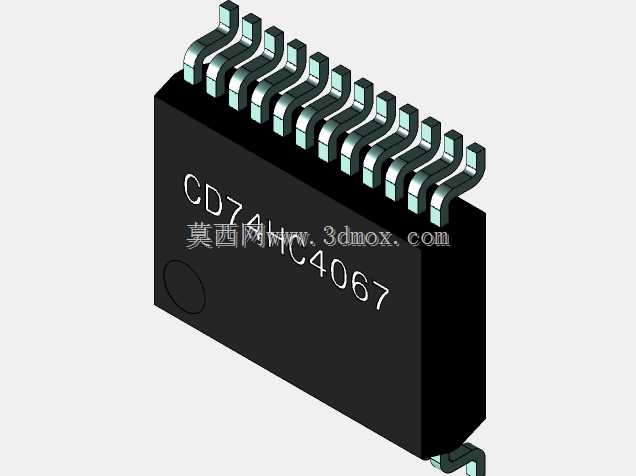

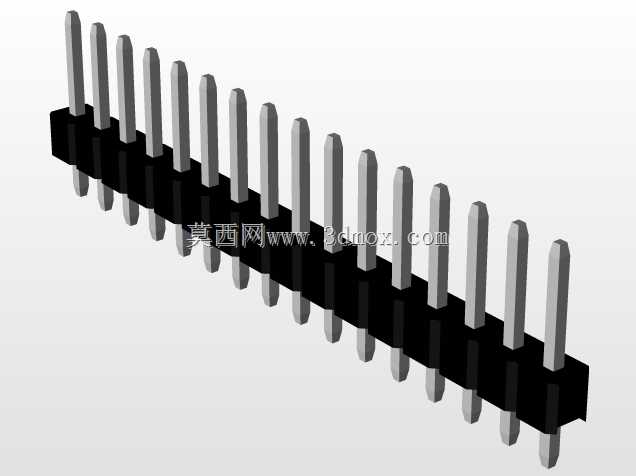

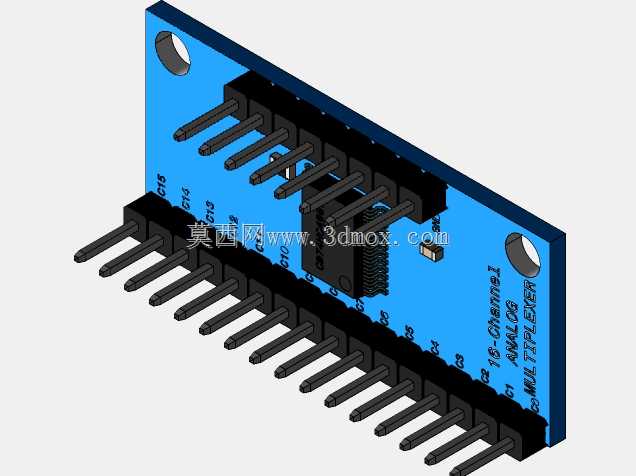

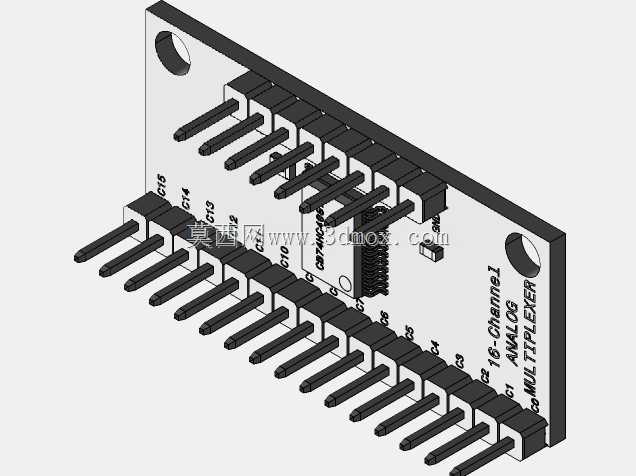

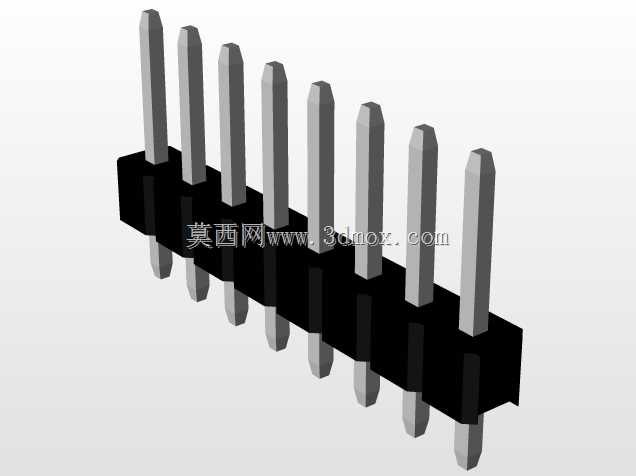

这款16通道多路复用器转接板，核心采用CD74HC4067芯片，主要面向嵌入式开发、小型测控系统搭建场景，可实现多通道模拟信号与数字信号的选通切换，解决主控芯片IO口资源不足的问题，常被用于Arduino平台的多传感器数据采集、小型实验装置信号切换、教学实验电路搭建等场景。从结构设计来看，板体采用标准FR-4玻纤板基材，整体为长条形薄型结构，板体两端预留了直径3.2mm的圆形安装孔，可直接通过M3螺丝固定在标准面包板、实验台支架或者定制的设备壳体内，安装孔中心距适配通用电子模块的安装间距，无需额外加工转接件即可完成固定。板上排针采用标准2.54mm间距直插排针设计，一侧为16个通道输入引脚，另一侧为控制引脚与公共输出引脚，排针长度适配常规面包板插接深度，同时也支持焊接连接，兼顾实验调试的便捷性与永久安装的可靠性。设计过程中，核心芯片布置在板体中心位置，周边走线严格遵循高频信号布线规则，模拟信号走线与数字控制走线做了分区处理，减少信号串扰，板上丝印清晰标注了每个通道的编号、引脚功能定义，以及模块的通信标识，即使是初次使用的开发者也能快速对应引脚定义完成接线。模块采用I2C通信方式与主控板连接，仅需占用两个IO口即可实现16个通道的选通控制，大幅降低了主控资源占用，板载的去耦电容紧贴芯片电源引脚布置，可有效滤除电源纹波，保证信号切换过程中的稳定性。从安装边界来看，板体整体厚度包含排针总高度不超过15mm，宽度适配标准16pin排针的占用空间，在多模块并排安装时不会与相邻模块产生结构干涉，排针的伸出长度既保证了插接时的接触可靠性，也不会因为过长导致在振动环境下出现引脚变形、接触不良的问题。在实际使用中，这款转接板可直接插接在Arduino扩展板上，也可通过杜邦线连接，支持0-5V范围的模拟信号传输，也可兼容高低电平数字信号切换，通道切换响应速度满足常规低速数据采集的需求，结构上没有易松动的活动部件，长期使用的可靠性较高，适合学生课程设计、小型创客项目、工业现场简易信号采集节点的搭建使用。
