Delta结构桌面级并联臂三维打印设备

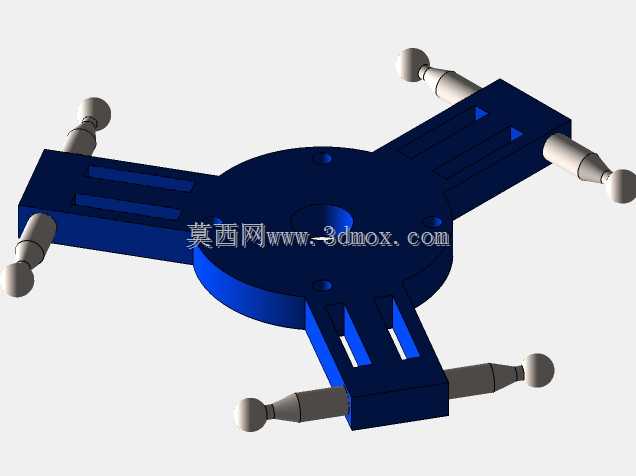

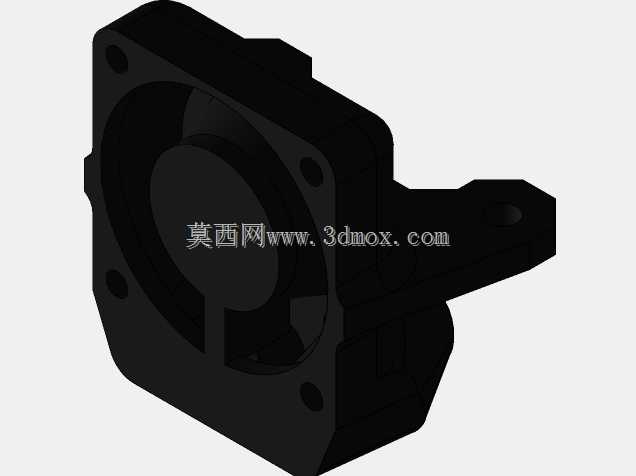

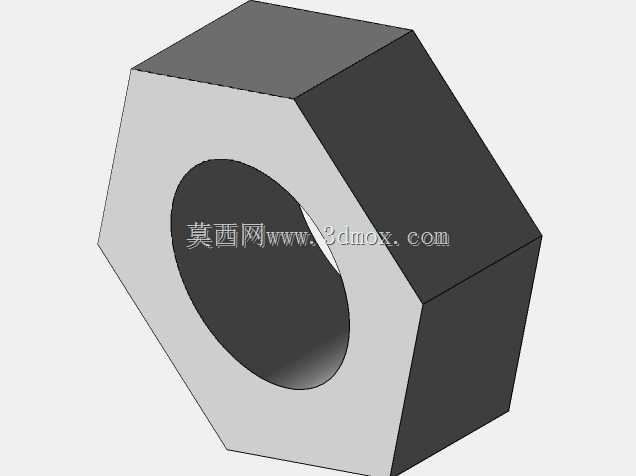

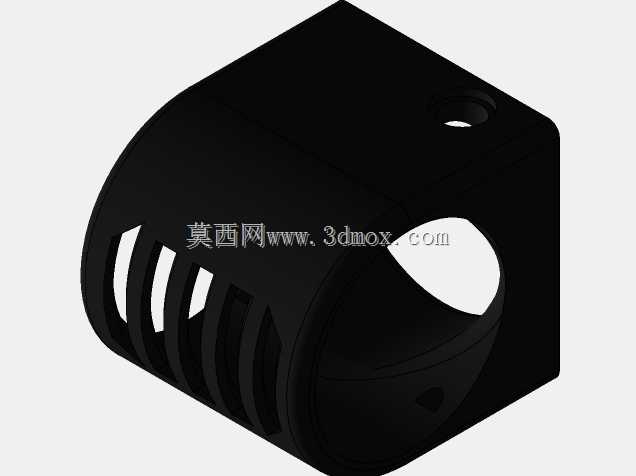

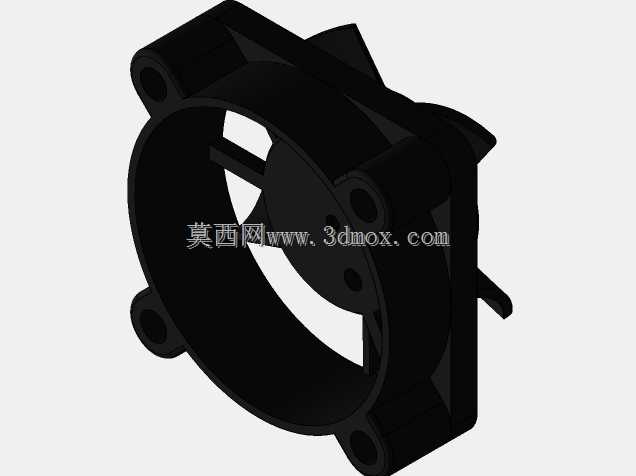

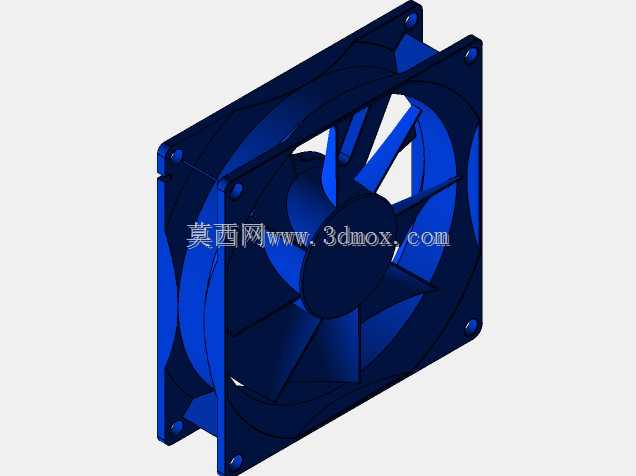

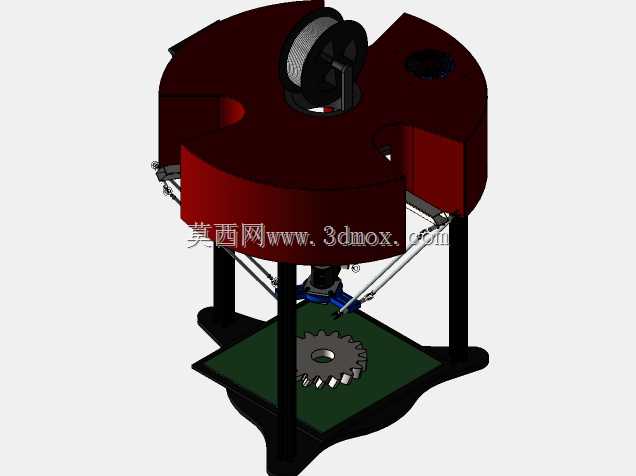

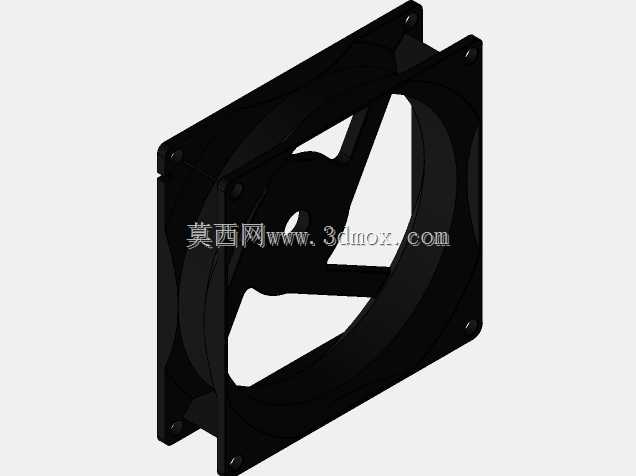

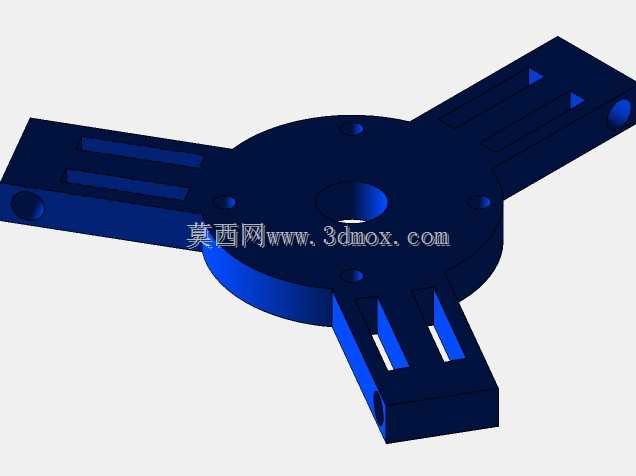

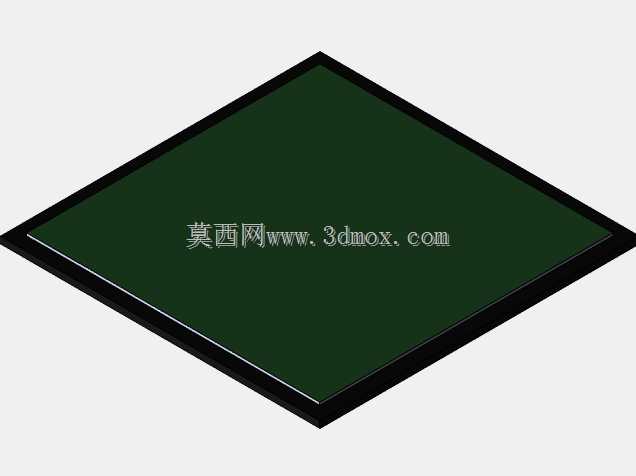

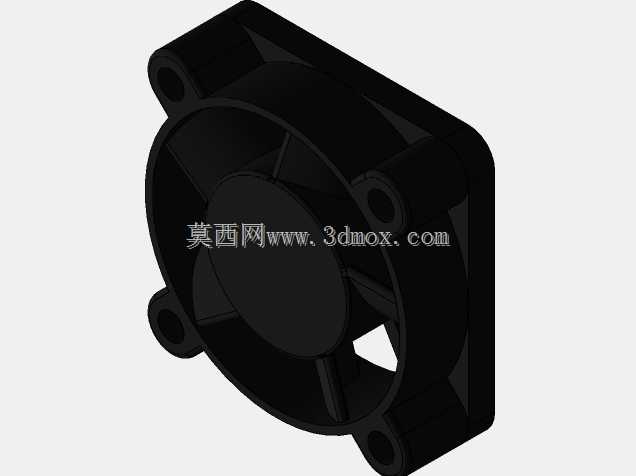

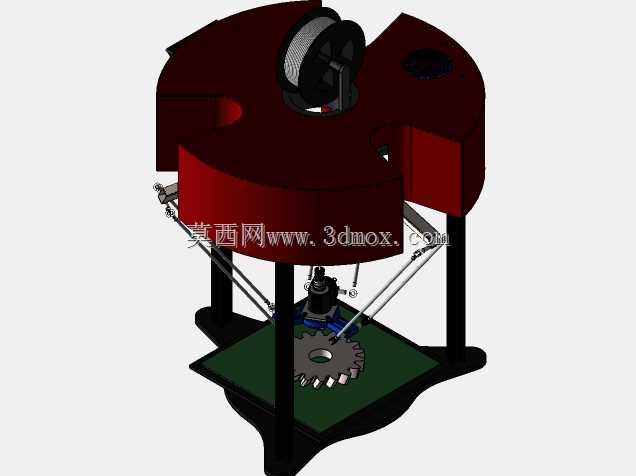

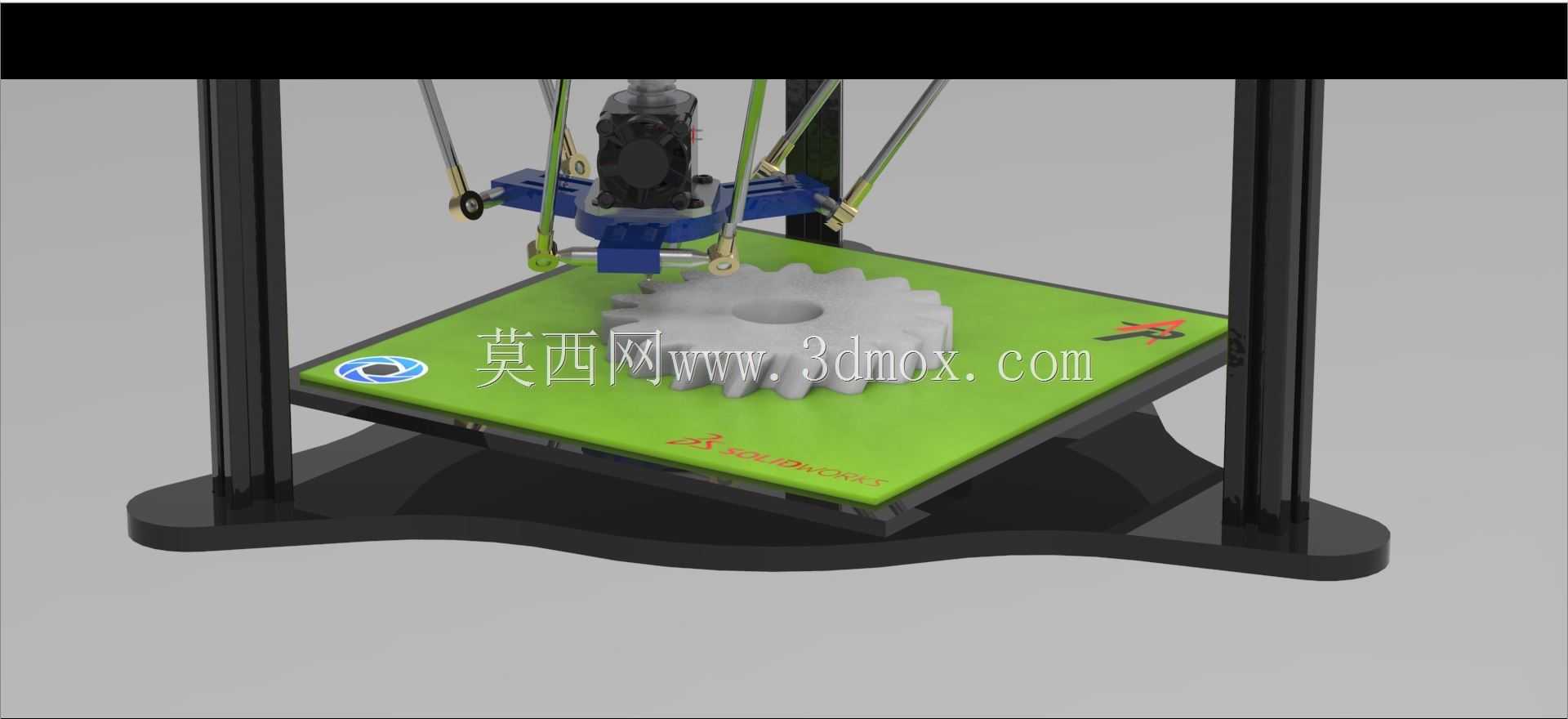

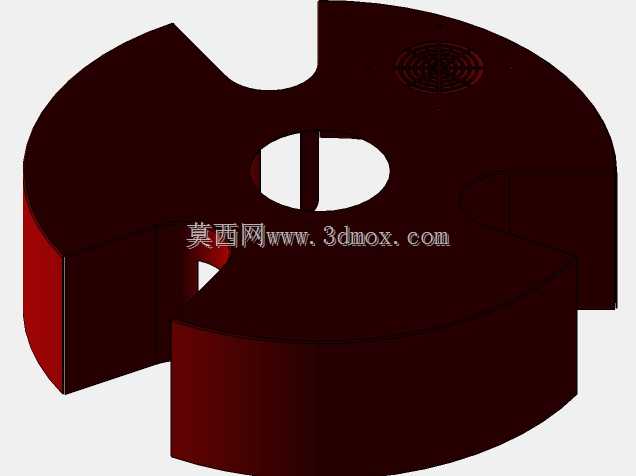

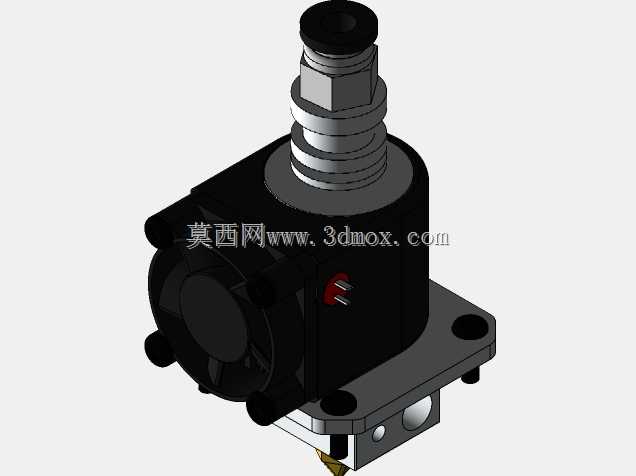

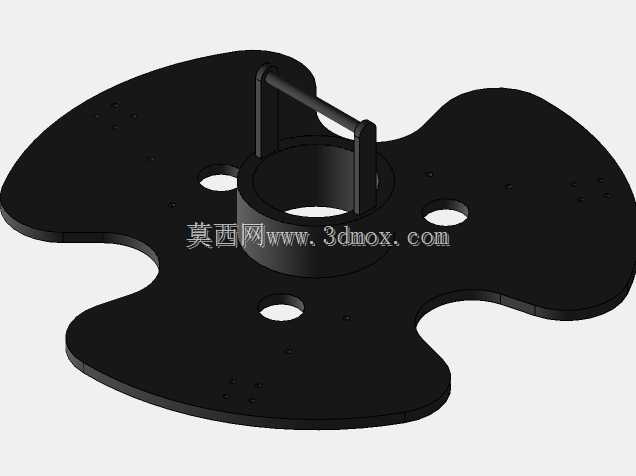

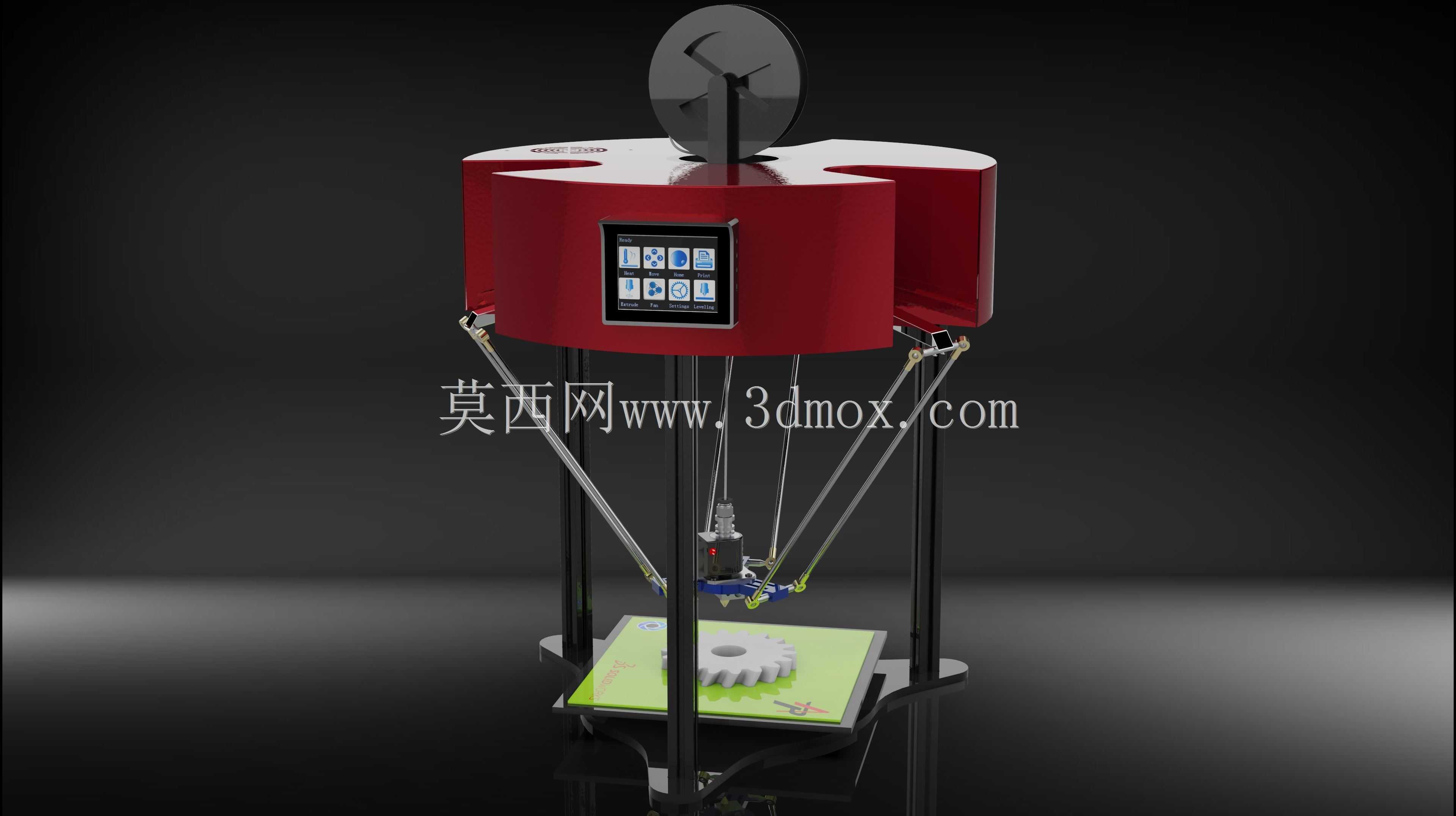

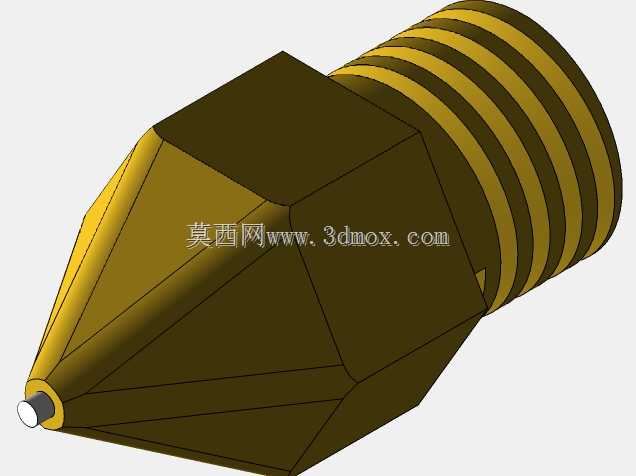

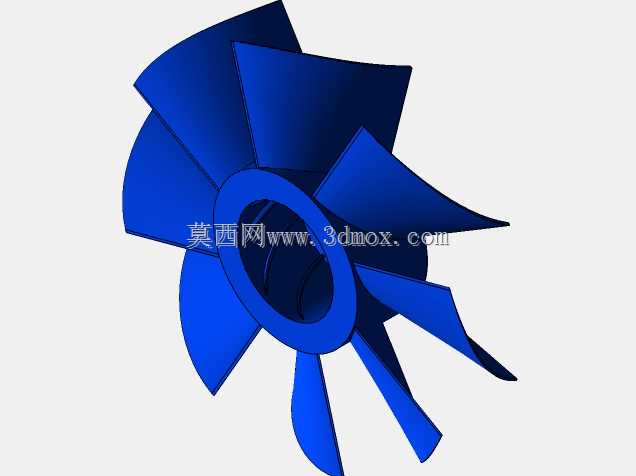

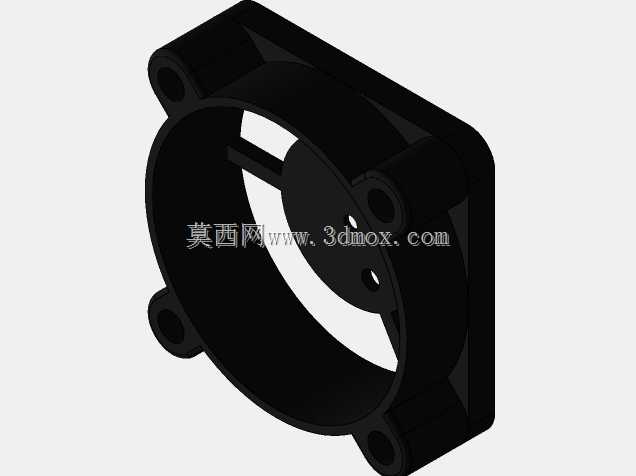

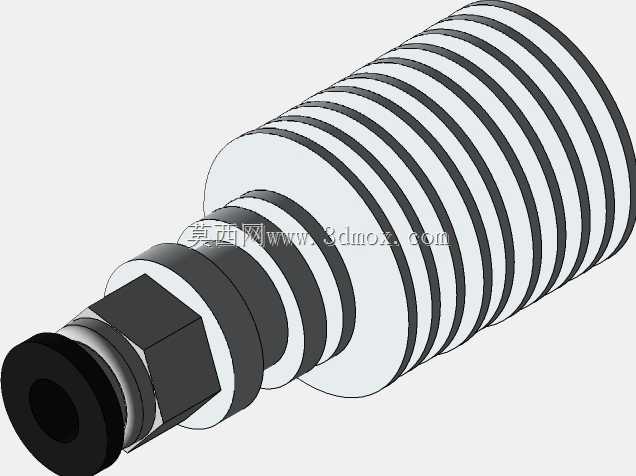

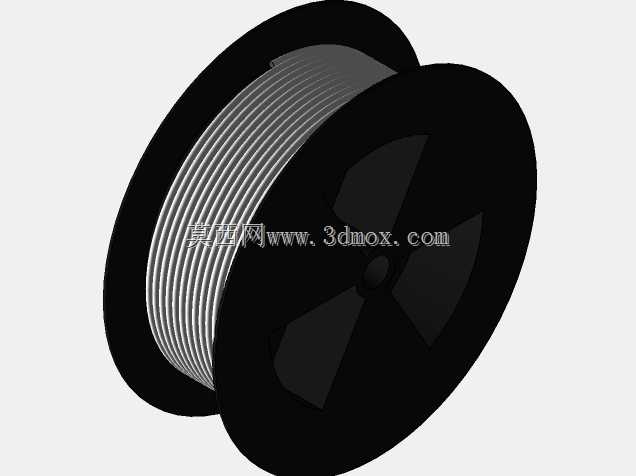

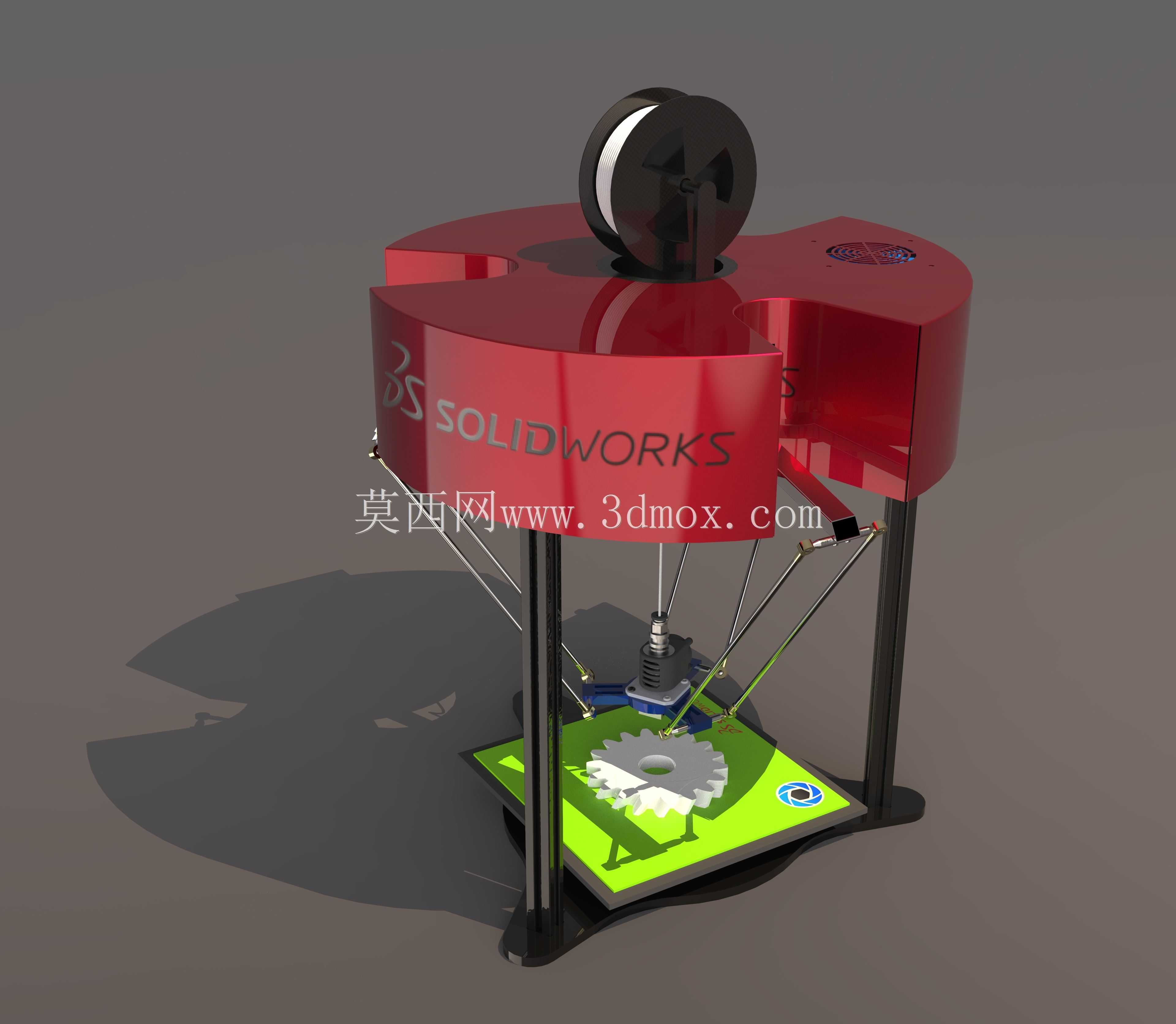

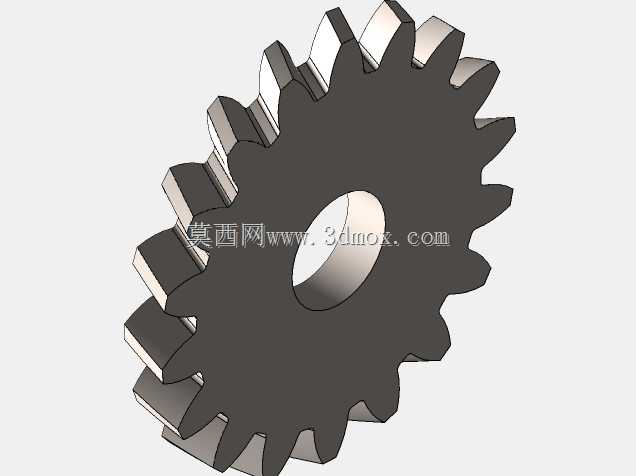

这款并联臂结构的三维打印设备，核心采用Delta运动架构，区别于传统笛卡尔坐标系的XYZ三轴独立传动设计，将打印头的空间定位通过三组对称布置的直线运动副配合并联连杆实现，三组驱动单元沿设备上部的圆形机架呈120度均匀分布，每个驱动滑块沿垂直导柱做上下往复运动，通过定长的碳纤维连杆带动末端打印头在圆柱形打印空间内完成三维轨迹运动，这种结构的运动惯量更低，打印头端的运动响应速度更快，适合小尺寸零件的高速成型作业。设备的成型平台固定在机架底部，采用方形绿色阳极氧化铝板作为打印承载面，平台调平结构布置在四个边角，通过手拧螺母即可完成平台水平度校准，无需复杂的辅助工具，日常维护门槛较低。上部的圆形机架采用一体化红色钣金折弯成型，既作为三组导柱的安装基准，也集成了耗材架的安装位，料盘直接挂载在机架顶部的悬臂轴上，耗材通过顶部的导料管送入下方打印头的挤出机构，送丝路径短且弯折角度小，能有效减少柔性耗材送丝不畅的问题。从安装边界来看，设备整体占地为圆形投影，直径约300毫米，总高度约550毫米，适合放置在桌面工位使用，不需要额外预留侧面的传动机构运动空间，相比同成型尺寸的笛卡尔结构打印机，桌面占用面积更小。在实际应用场景中，这类设备多用于创客空间的原型验证、教育场景的机械结构教学、小批量定制化零件的快速打样，能够打印PLA、PETG等常见的熔融沉积成型耗材，打印头运动过程中，三组连杆的运动轨迹经过干涉校验，在整个成型空间内不会出现连杆与机架、平台的碰撞问题，设计阶段通过运动学仿真对连杆长度、导柱有效行程、机架安装孔位做了参数化匹配，确保在最大打印直径200毫米、打印高度220毫米的成型范围内，打印头的定位精度保持在0.1毫米以内。设备的挤出机构采用近端挤出设计，挤出齿轮直接布置在打印头上方，送丝力传递直接，对于软性耗材的适配性更好，打印头的散热风道沿并联臂的间隙布置，不会干涉连杆的正常运动，散热气流直接吹向打印件的冷却部位，能有效减少悬垂结构的打印翘曲问题。底部的三个支脚采用可调高度设计，能够适配不平整的桌面放置场景，所有电气走线沿垂直导柱内侧布置，通过扎带固定，避免运动过程中线缆与连杆发生剐蹭，整体结构没有冗余的装饰部件，所有外露零件都承担对应的结构功能，拆装维护时只需要松开对应位置的紧固件即可完成部件更换，适合动手能力较强的使用者做二次改装，比如更换更高温度的挤出头、加装自动调平传感器、扩展耗材检测模块等，机架上预留的多个安装孔位也为后续功能升级提供了足够的扩展空间。
