航模用外转子无刷动力电机结构设计

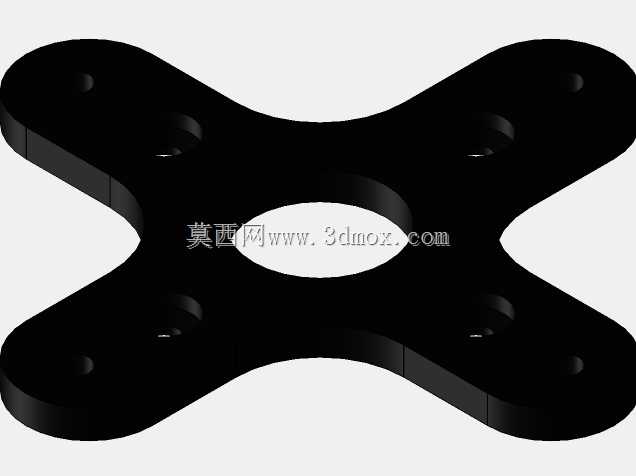

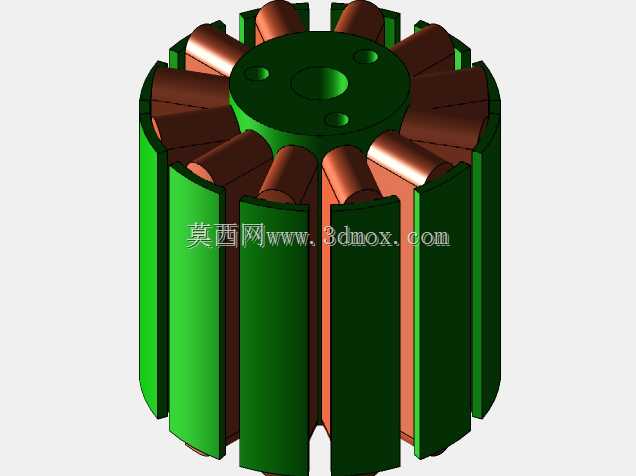

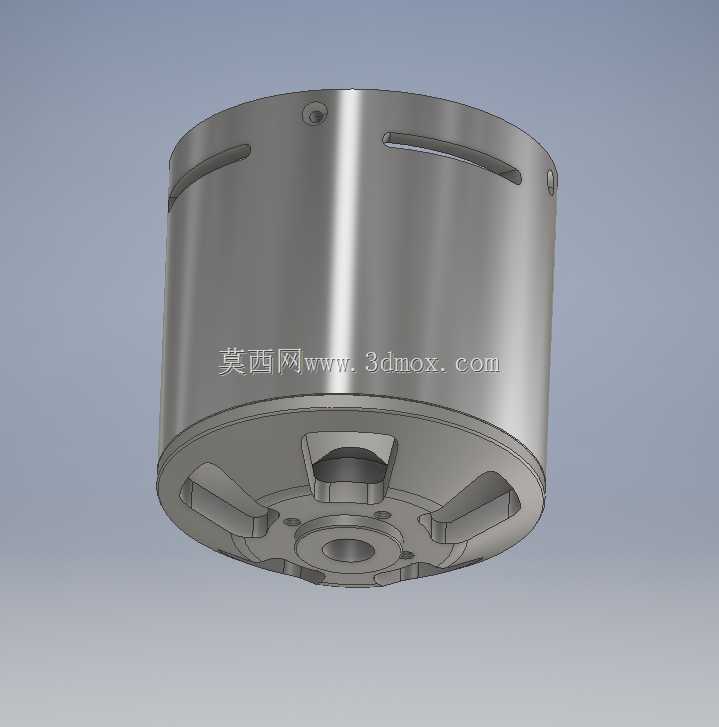

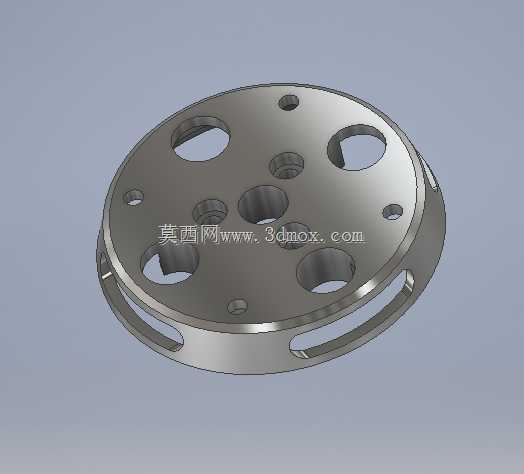

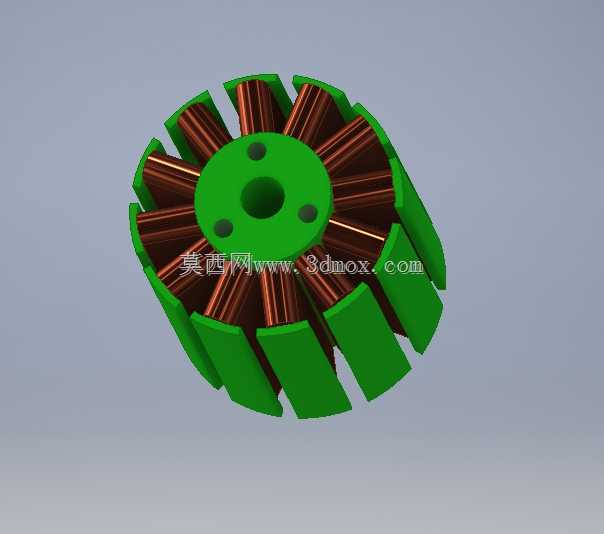

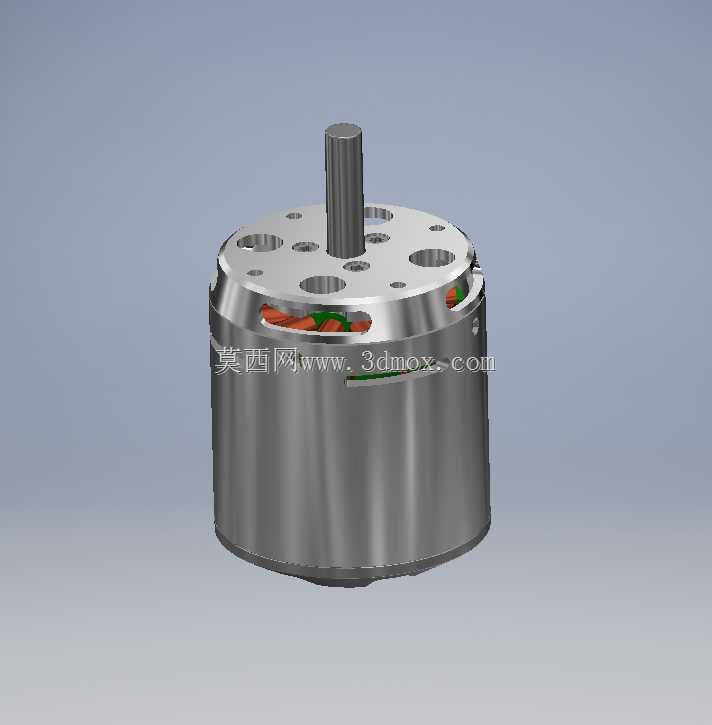

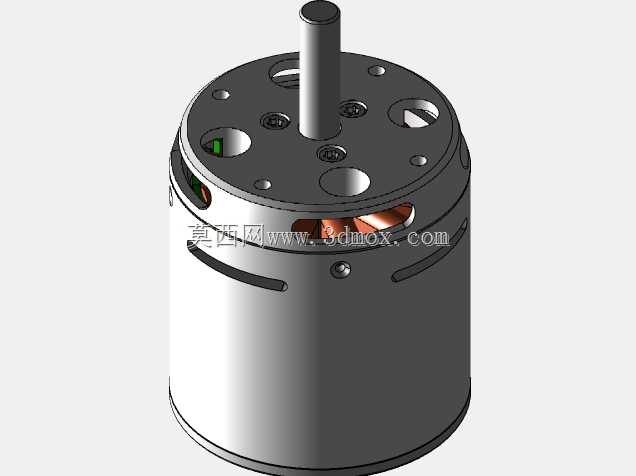

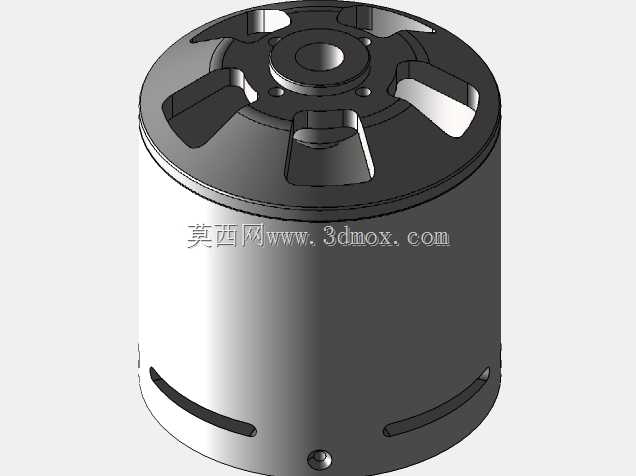

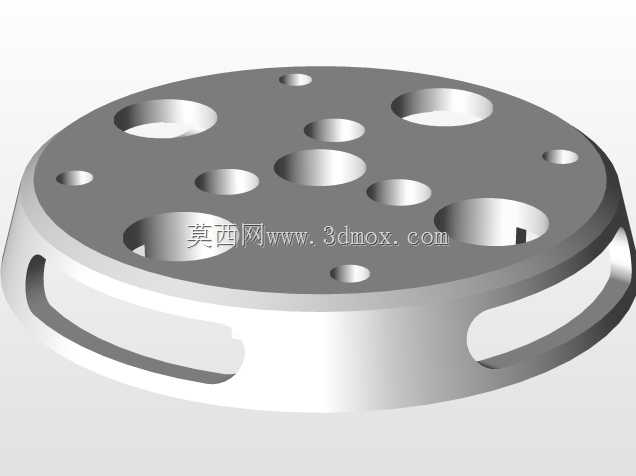

这款无刷电机主要面向固定翼航模、多旋翼无人机这类小型航空模型的动力输出场景，区别于普通内转子无刷电机，外转子结构的设计直接把转子外壳作为旋转部件，省去了额外的传动连接结构，能在同等重量下输出更大扭矩，适配大尺寸螺旋桨的直接驱动需求，不需要额外搭配减速组就能满足航模起飞、巡航阶段的推力要求。从结构设计来看，电机上端盖预留了多组均匀分布的安装孔位，孔位的节圆尺寸经过匹配常见航模电机安装座的标准间距设计，安装时不需要额外加工转接板，直接通过螺丝就能固定在航模的电机座上，输出轴的直径与伸出长度也适配市面上主流的航模螺旋桨夹持器规格，装配时不需要对轴进行二次车削加工，能直接完成螺旋桨的锁紧固定。电机外壳采用薄壁金属结构，既保证了转子磁钢的安装定位精度，也能在电机运转过程中通过金属外壳直接散出绕组工作产生的热量，避免长时间大油门工况下绕组过热退磁。端盖上预留的开槽结构一方面是为了方便绕组引线的引出，另一方面也能在电机高速旋转时形成空气对流，带走内部的积热，提升持续工作的稳定性。在设计建模过程中，需要重点保证定子与转子的同轴度公差，转子内壁磁钢的安装槽位要保证均匀分布，避免运转时出现动不平衡量导致的震动，输出轴与转子端盖的连接采用过盈配合加定位台阶的结构，能承受大拉力工况下的轴向载荷，避免高速旋转时轴与转子出现松脱。绕组的排布空间在建模时预留了足够的安全间隙，避免装配时绕组与转子内壁发生刮蹭，引线的出线位置做了圆角过渡处理，避免飞行过程中震动导致引线绝缘层被磨破造成短路。这类电机的安装边界需要注意，电机座的安装平面要保证足够的平面度，避免锁紧安装螺丝时端盖发生形变导致定子转子扫膛，输出轴的轴向间隙在装配时要控制在合理范围，既不能过紧导致运转阻力过大，也不能过松导致转子轴向窜动影响动平衡。实际选型使用时，这款KV值的电机适配特定尺寸的螺旋桨与电池电压区间，建模时还原的所有安装尺寸都能直接对接航模设计中的动力舱布局，不需要反复测绘实物就能完成整机的动力段装配干涉检查，能缩短航模整体的设计迭代周期。
