NEMA23规格步进电机结构设计方案

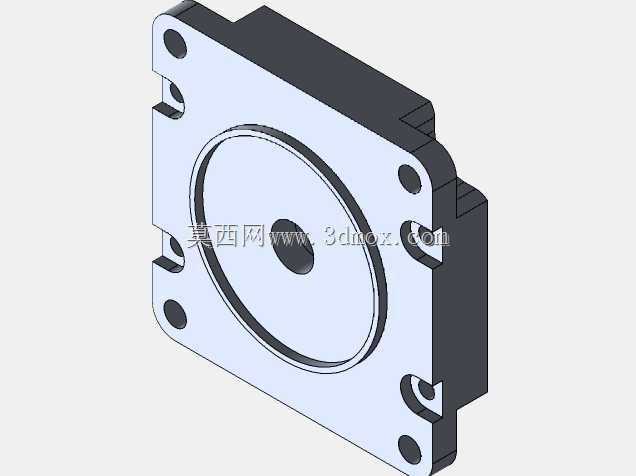

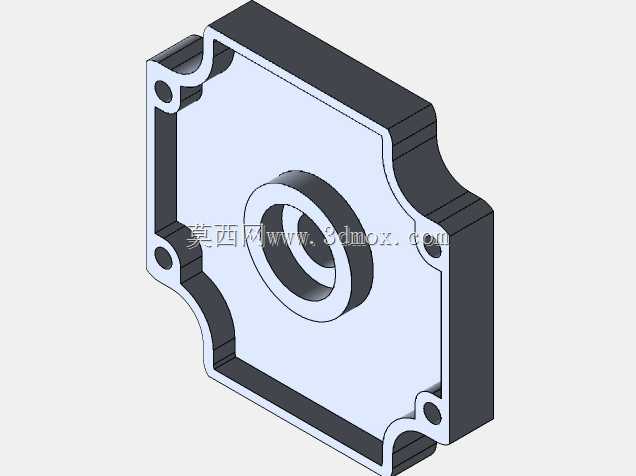

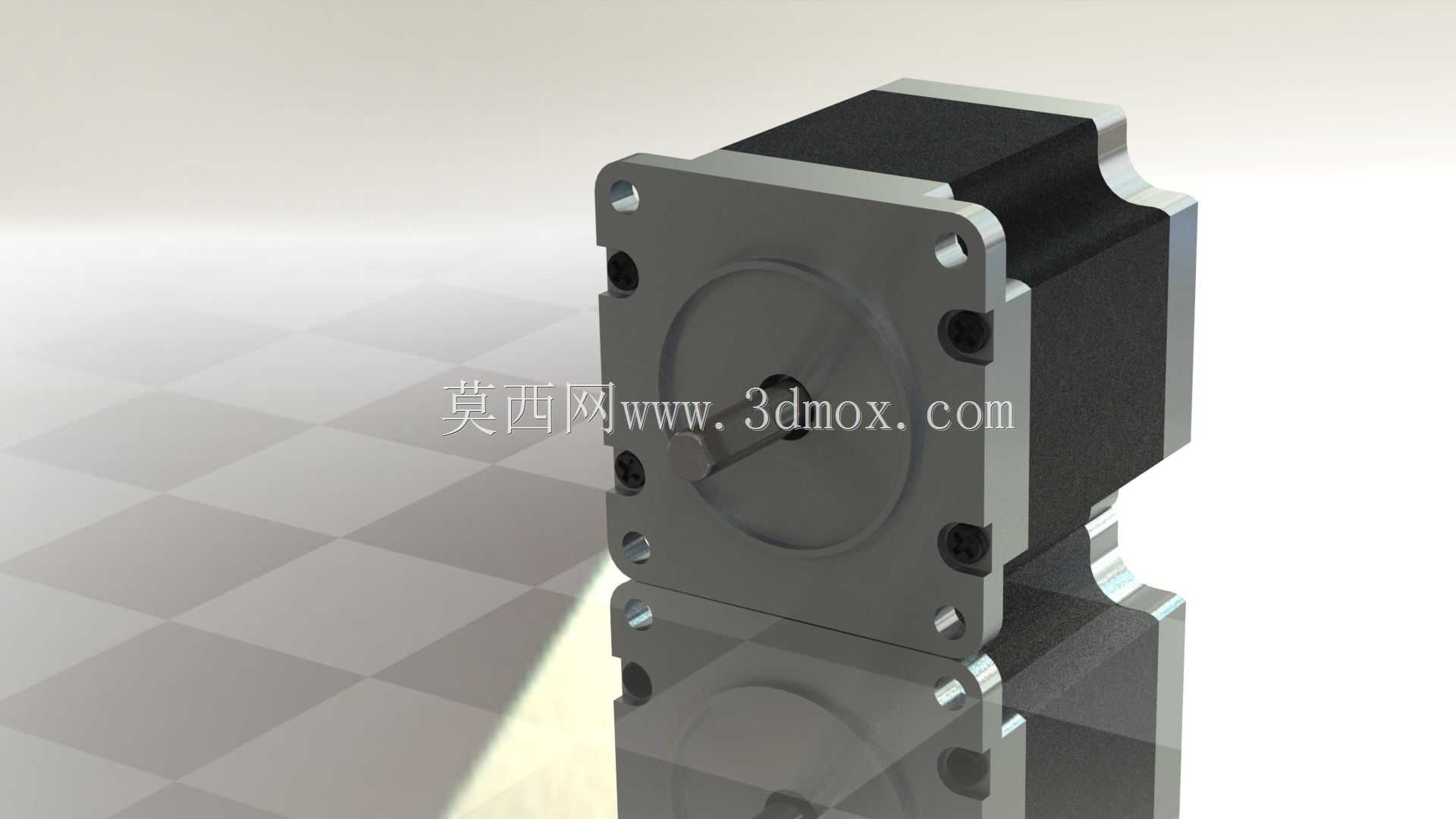

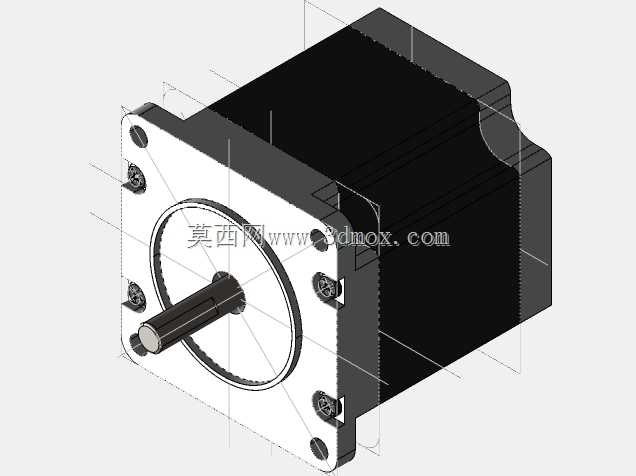

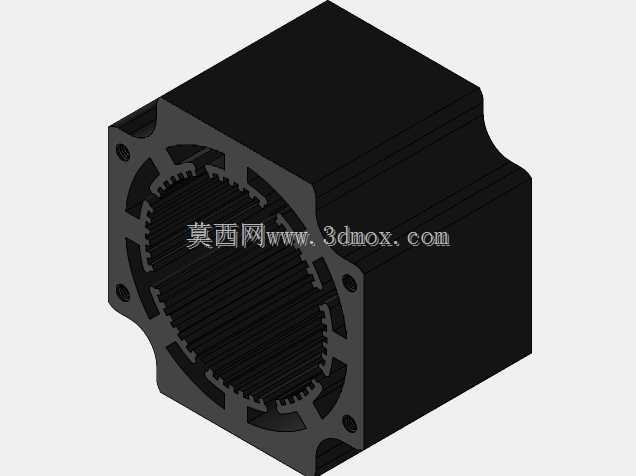

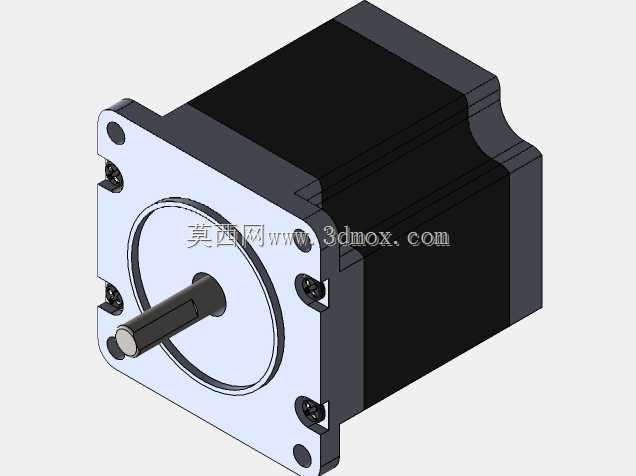

做小型数控设备选型和结构匹配的时候，NEMA23规格的步进电机是绕不开的核心传动部件，这类电机的安装法兰尺寸遵循统一的行业标准，法兰安装孔位、输出轴轴径、轴伸长度都有明确的边界参数，不管是配3D打印机的Z轴传动、CNC雕刻机的XY轴进给，还是小型自动化模组的滑台驱动，都能直接匹配市面上通用的安装支架、联轴器和同步轮，不用额外做定制化的转接结构。从结构设计的角度看，这个模型还原了量产NEMA23步进电机的完整外形细节：前端法兰的四个安装沉孔做了精准的位置度还原，输出轴的D型切削面尺寸符合通用公差要求，机身的叠片定子外壳、后端的端盖接线区域都做了等比例复刻，甚至机身侧面的安装固定螺纹孔位置也和实物一致，在做设备整体装配干涉检查的时候，能直接导入装配体模拟实际安装状态，不用再担心预留的安装空间和实际电机尺寸出现偏差。这类电机的实际应用场景覆盖了大部分中低负载的精密传动场合，相比更小规格的NEMA17电机，NEMA23的输出扭矩更大，能带动更重的运动负载，在小型CNC的硬轨传动、桌面级加工设备的进给系统里，能保证高速运动下不丢步，同时它的机身长度有多个规格可选，这个模型对应的是常规长度的通用款，能适配大部分通用安装场景。做结构设计的时候，很多工程师容易忽略电机尾部的接线空间预留，这个模型完整还原了电机后端的接线端凸起结构，在做设备机箱内部布局的时候，可以提前规划好走线槽的位置、航空插头的安装空间，避免装配的时候出现接线端子和机箱结构件干涉的问题。另外电机输出轴的轴肩位置、轴用卡簧槽的细节也做了还原，在选配套的联轴器的时候，可以直接对照轴径和轴伸长度选标准件，不用反复核对实物样本的尺寸参数。在做3D打印机的改装设计时，这类电机常用来替换原机扭矩不足的小规格电机，模型的安装孔位完全兼容标准的2020、4040铝型材安装位，直接导入装配体就能完成固定结构的设计，不用反复测量安装孔距。对于CNC设备的设计来说，电机法兰和设备安装板的贴合面平整度、安装孔的同轴度要求都比较高，这个模型的法兰基准面做了平整化处理，在工程图导出的时候可以直接作为安装基准来标注其他配合件的形位公差，减少设计阶段的尺寸误差。
