小型带减速机构直流齿轮传动马达

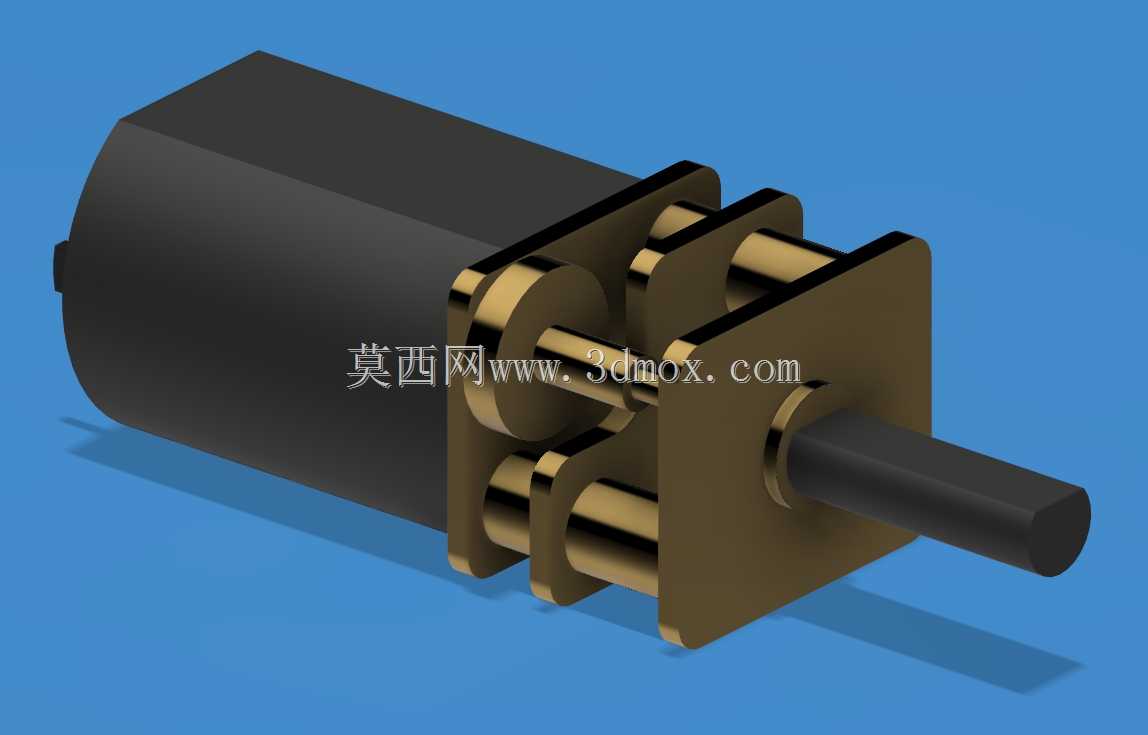

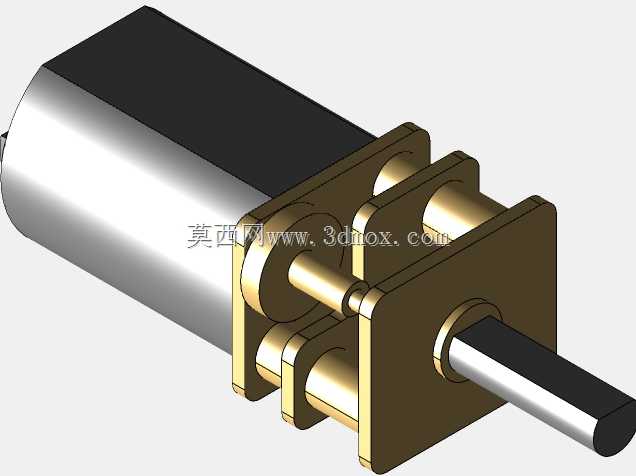

　　这类带前置齿轮减速结构的小型直流马达，在民用小型机电设备、桌面级自动化装置、DIY创客项目里的出镜率极高，常见于小型传送带驱动、智能小车动力输出、电动玩具传动、小型阀门执行机构这类对安装空间有严格限制、同时需要低转速大扭矩输出的场景。不同于普通无减速的直流电机直接输出高转速低扭矩的动力，这款马达通过前端的多级黄铜齿轮组完成转速折减与扭矩放大，500RPM的额定输出转速刚好适配多数小型传动机构的输入需求，不会因为转速过高导致后续传动链需要额外增加减速环节，也不会因为转速过低无法满足设备的动作节拍要求。从结构设计来看，电机主体采用常规圆柱形直流有刷电机壳体，前端的减速箱采用层叠式黄铜板材作为安装支撑板，

　　齿轮轴直接穿设在支撑板的对应孔位中，这种结构的好处是加工难度低，层叠板的间距可以根据不同减速比的齿轮组参数灵活调整，不需要重新开模制作一体化减速箱壳体，能快速适配不同转速版本的产品需求，同时黄铜材质的耐磨性能优于普通塑料齿轮，能承受更大的瞬时冲击载荷，使用寿命更长。在安装边界上，减速箱前端带法兰安装面，预留的安装孔位可以直接通过螺丝固定在设备的安装立板上，输出轴为单出轴D型切面结构，配合对应的联轴器或者传动齿轮可以快速完成动力对接，不需要额外加工轴面来传递扭矩，避免打滑问题。设计这类结构的时候，需要重点关注减速箱各级齿轮的中心距公差，层叠板的孔位同轴度如果偏差过大，会导致齿轮啮合间隙异常，轻则运转噪音增大，重则出现卡滞、打齿的问题；

　　同时电机轴与第一级减速齿轮的配合要做轴向限位，避免运转过程中齿轮窜动导致脱齿。另外黄铜前板的间距设置要匹配对应转速版本的齿轮厚度，不同减速比的产品因为齿轮级数、单个齿轮厚度存在差异，层叠板的间隔需要对应调整，否则会出现齿轮轴向间隙过大窜动，或者间隙过小挤压齿轮增加运转阻力的问题。这类马达的供电适配常规低压直流电源，在小型自动化设备里做动力源时，不需要额外配置复杂的驱动器，配合简单的调压电路就能实现转速调节，对于结构设计人员来说，选型时只需要确认安装法兰尺寸、输出轴轴径、额定转速下的输出扭矩参数，就能快速匹配到对应的设备安装位，不需要对原有安装结构做大幅改动，能有效缩短小型设备的开发周期。
