多段式蒙图拉超声波测距传感组件

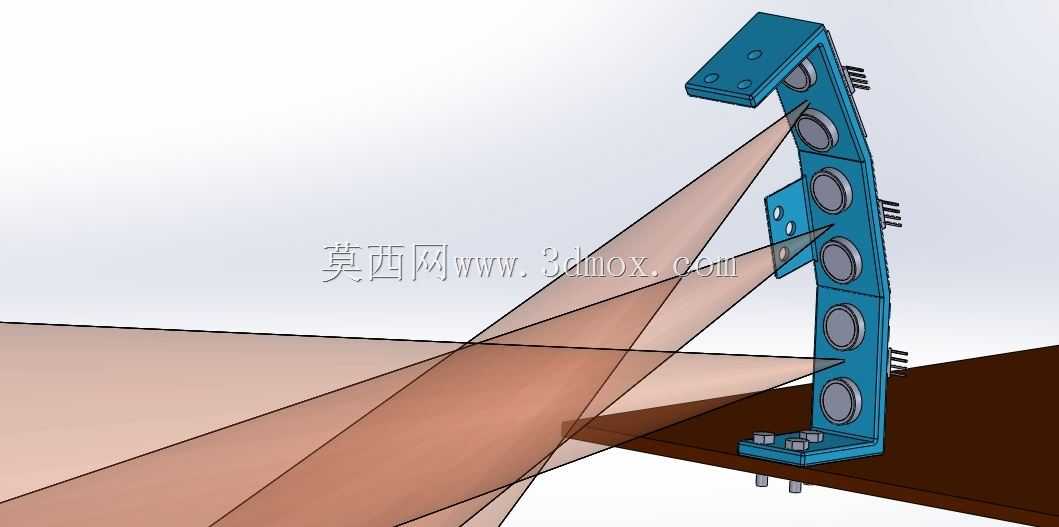

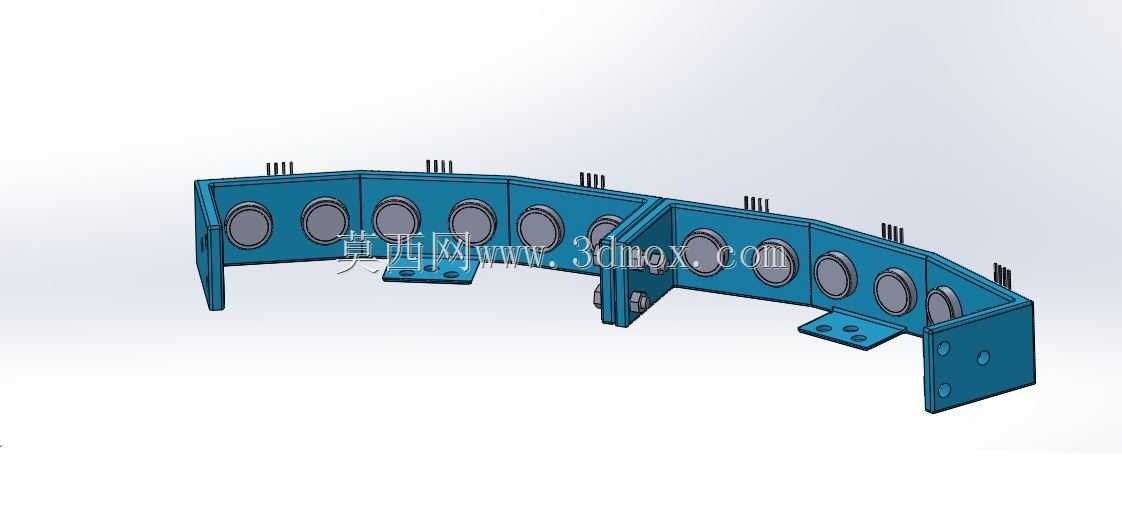

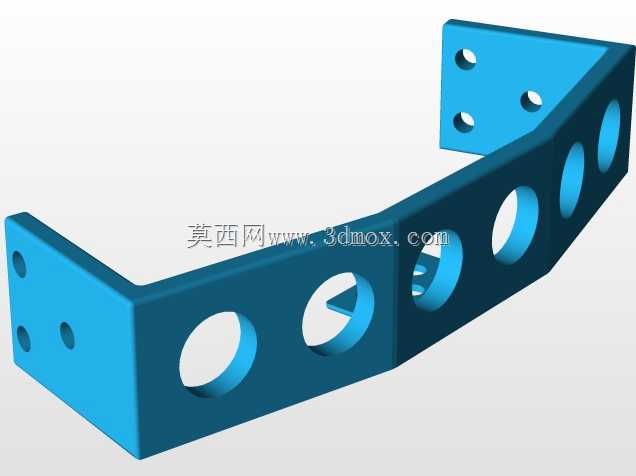

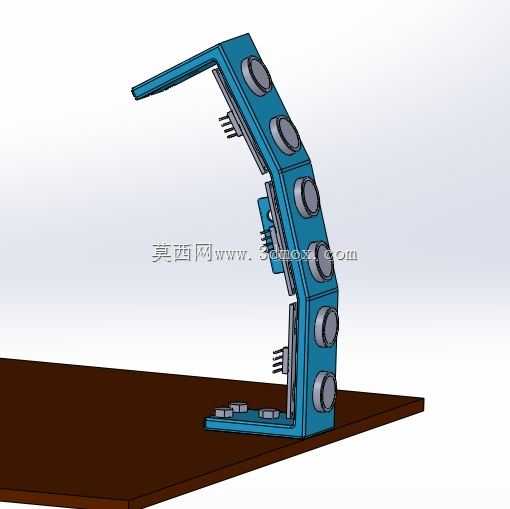

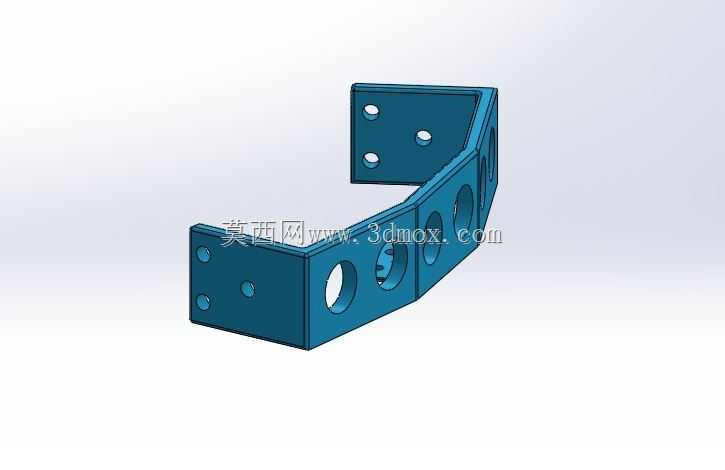

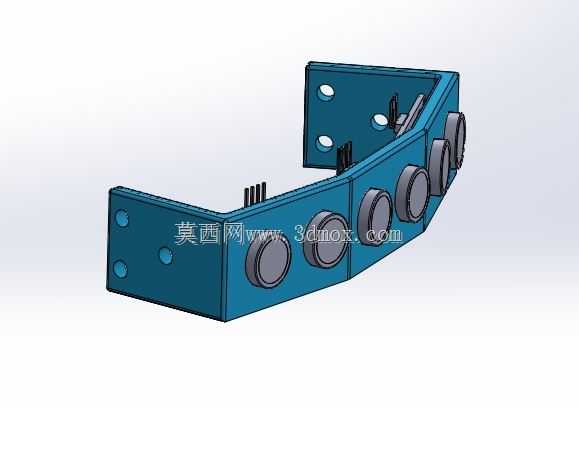

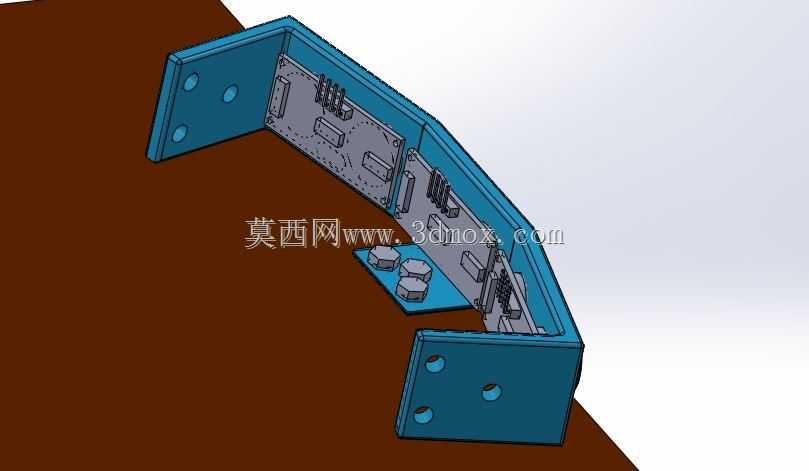

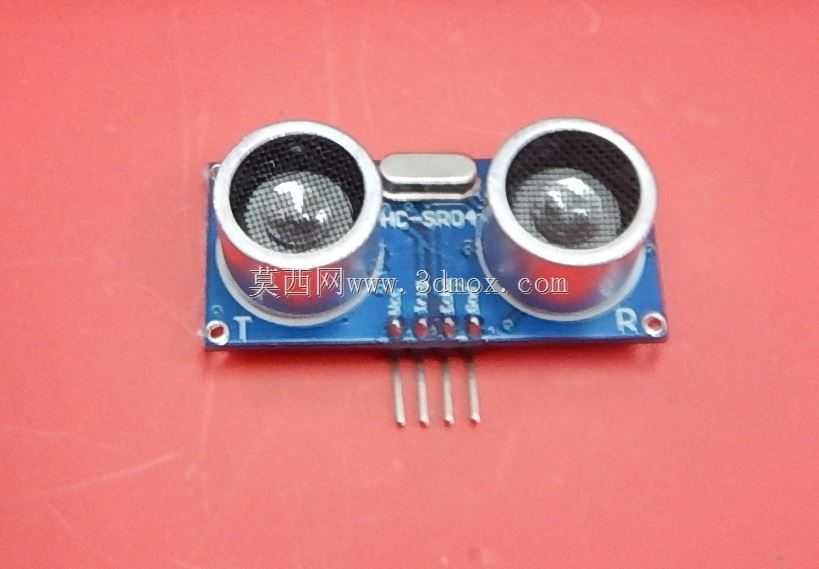

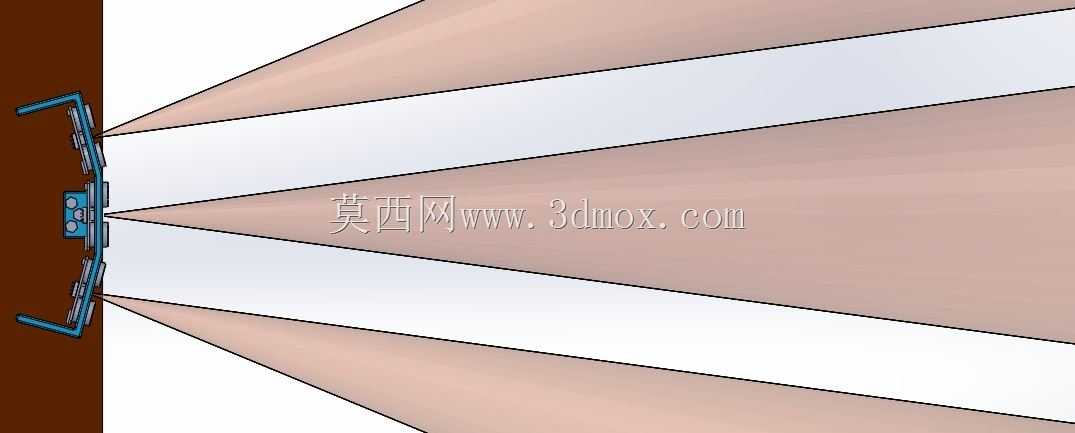

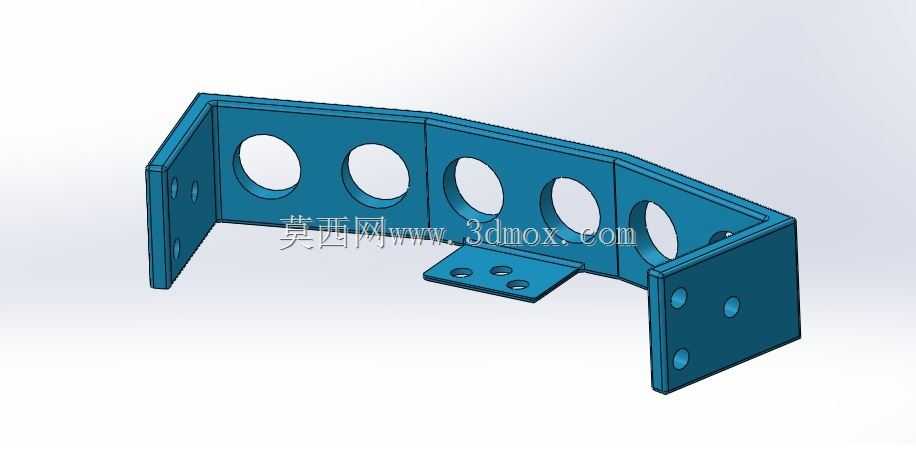

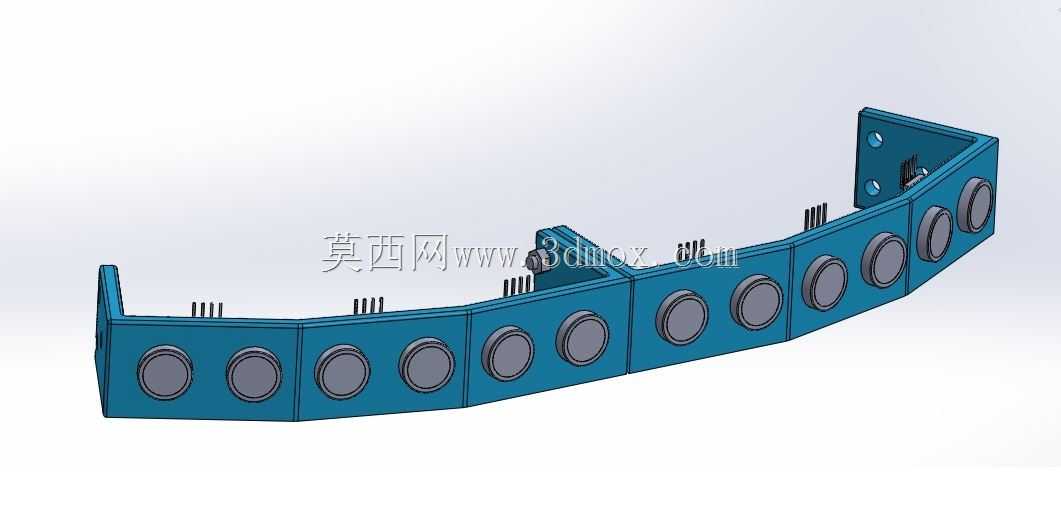

这款多段弯折结构的超声波传感组件，主要适配小型轮式移动机器人、桌面级巡检机器人的周边环境感知需求，可安装在机器人机身侧部、前部边缘位置，实现近距离障碍物的多方位测距检测，避免机器人行进过程中发生剐蹭、碰撞问题。组件采用分段式弯折承载支架作为主体结构，支架整体呈多段折线形态，每段平面上预留了圆形传感器安装位，可依次固定HC RS04型超声波传感模块，模块引脚朝向支架内侧排布，既可以避免线束外露被剐蹭，也能让各个传感单元的检测朝向覆盖不同角度范围，无需额外加装角度调节结构就能实现侧向、斜向、正向的多维度检测覆盖。支架底部设置了平直安装边，上面预留了对应的固定孔位，可直接通过螺丝锁紧在机器人机身的安装平面上，安装边与支架主体为一体化弯折成型结构，整体刚性足够支撑多个传感模块的重量，不会在机器人行进振动过程中出现结构变形、检测角度偏移的问题。设计过程中充分考虑了小型机器人的安装空间限制，支架整体厚度控制在较薄的区间，不会过多占用机器人机身的内部走线空间，内侧预留的走线槽位可以将所有传感模块的线束统一归集，顺着支架弯折走向引至机器人内部的控制板接口，避免线束杂乱缠绕到行走轮或者其他运动部件上。每个传感模块的安装位都做了沉台设计，模块装入后表面与支架外表面基本齐平，不会出现突出的棱角，既可以降低机器人行进过程中的风阻，也能避免突出的模块在经过狭窄通道时被剐蹭脱落。不同弯折段的角度经过反复校核，相邻传感单元的检测范围存在合理重叠，不会出现检测盲区，同时也不会因为角度重叠过多导致检测数据冗余，给后续的主控数据处理增加不必要的负担。支架的弯折半径做了圆角处理，没有尖锐的直角棱边，在装配、调试过程中不会划伤操作人员的手部，也不会剐蹭到机器人机身的外壳漆面。组件整体安装完成后，最外侧的检测端面与安装平面保持固定的高度差，适配多数小型桌面机器人的机身高度，无需额外垫高或者裁切就能直接适配安装，传感模块的检测波束角范围内没有支架结构遮挡，不会因为结构遮挡导致检测数据失真、误报等问题。
