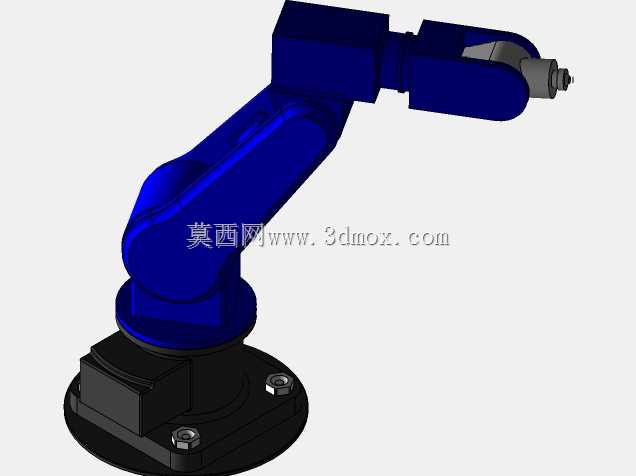

多关节工业机械臂结构设计方案

这款多关节机械臂的结构设计，首先围绕3C电子装配、小型零部件上下料、实验室样本转运这类对作业半径和负载要求适中的场景展开，底座采用圆形法兰安装结构，安装孔位按照通用工业设备安装规范排布，可直接固定在型材工作台、专用设备机架或者移动AGV搭载平台上，安装边界预留了足够的紧固件操作空间，不需要额外定制转接板就能完成装配。从结构设计逻辑来看，整个臂体采用串联多关节布局，底座内置回转支承结构，可实现整臂360度水平回转，大臂与底座连接处采用大直径交叉滚子轴承承载，既保证了回转精度，又能承受臂体伸展时产生的倾覆力矩，大臂、小臂的关节处均采用一体化铸造成型的壳体结构，内部预留了伺服电机、谐波减速器以及走线通道的安装空间，线缆全部从臂体内部穿行，避免作业过程中线缆剐蹭周边设备，也能减少粉尘、切削液对线束的侵蚀。末端执行器连接法兰采用标准接口尺寸，可适配气动夹爪、真空吸盘、电动螺丝刀、焊枪等多种作业工具，不需要额外加工转接件就能快速切换作业功能，适配不同工序的生产需求。臂体的运动包络经过反复校核，在最大伸展状态下不会与自身底座、安装台面产生干涉，各关节的运动限位结构集成在关节壳体内部，不需要额外加装外部限位块，既简化了安装流程，也避免外部限位结构被物料碰撞失效的风险。在实际产线应用中，这类机械臂可搭配视觉检测系统完成精密零件的分拣、装配作业，也可单独作为机床上下料的执行机构，替代人工完成重复性的取放料动作，臂体表面采用哑光硬质涂层处理，在工业车间的光照环境下不会产生反光干扰视觉定位，同时涂层具备一定的耐油污、耐刮擦性能，日常维护只需要定期擦拭表面即可，不需要特殊的防护处理。关节处的密封结构采用双唇形密封圈，可阻挡车间内的粉尘、少量切削液进入关节内部，延长内部传动部件的使用寿命，底座的线缆出口处设置了防水接头，可适配工业环境下的布线要求，整臂的重心经过优化设计，在最大负载状态下高速启停时不会产生明显的晃动，保证末端作业的重复定位精度满足精密装配的要求。
