带加农炮组件的六足仿生机器人结构

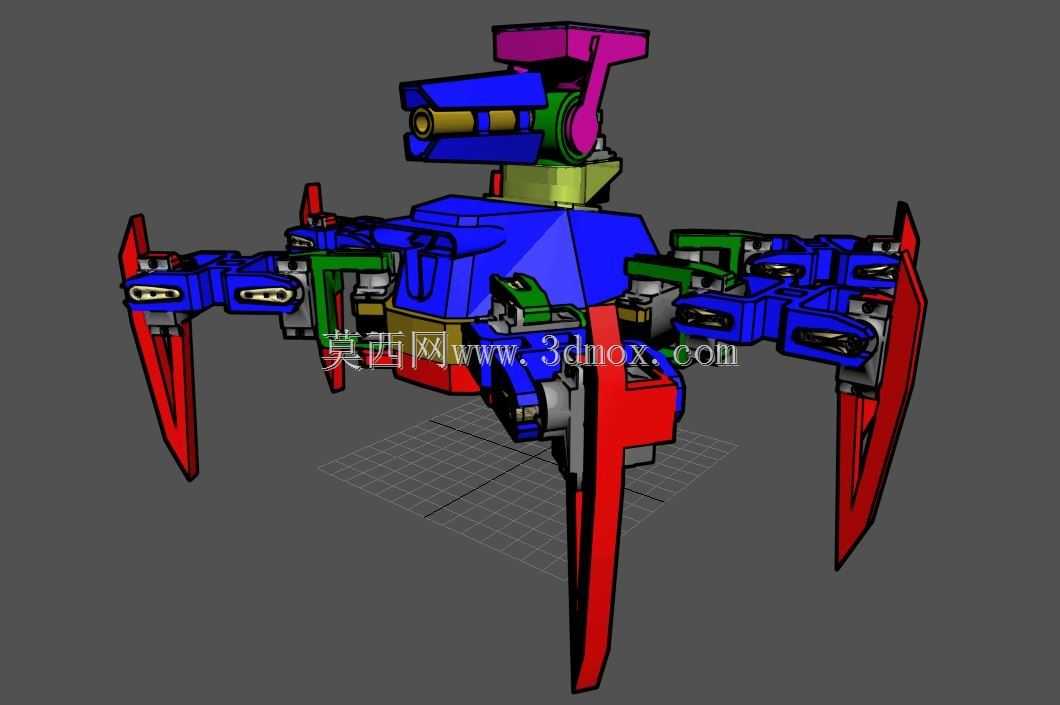

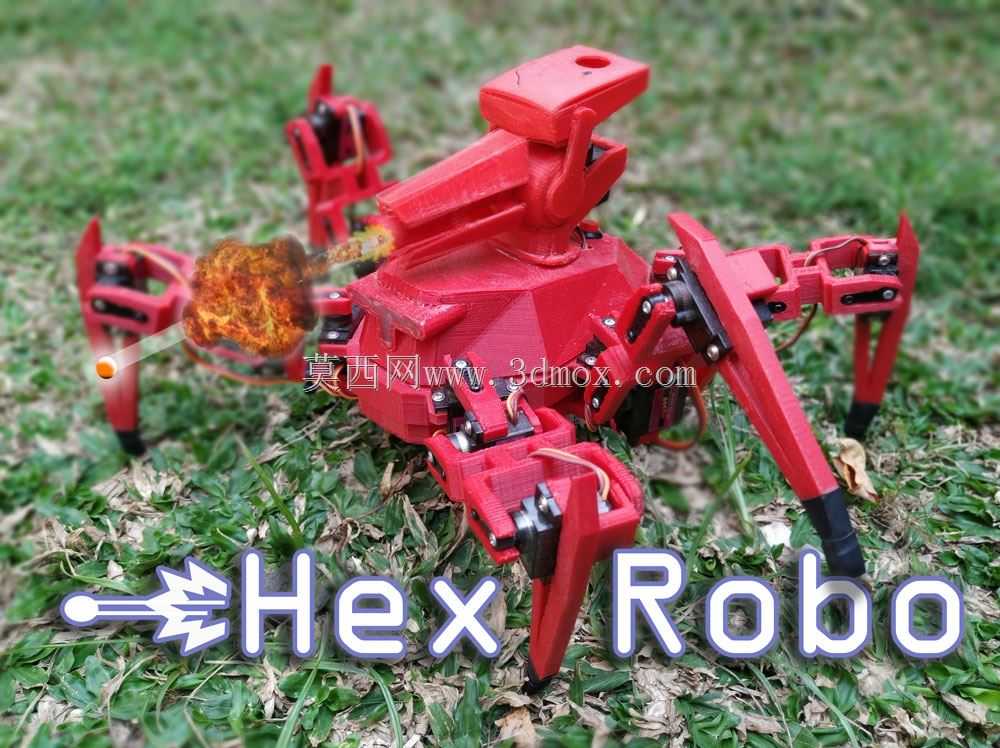

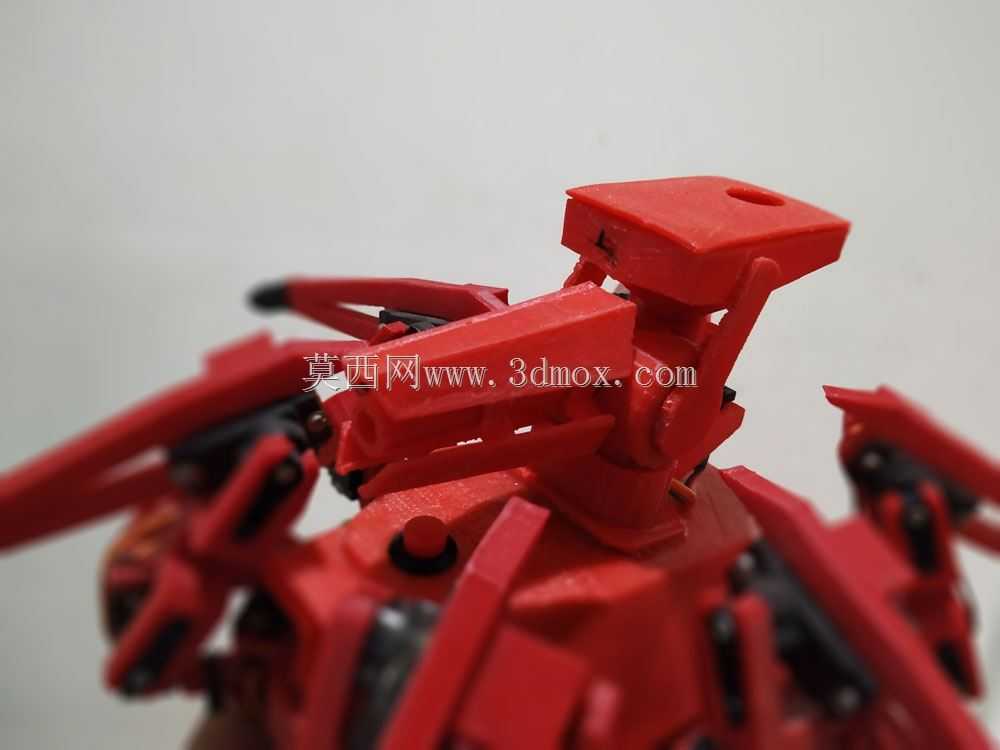

这款六足仿生行走结构的设计，最初面向科普教育场景的机械演示需求，同时可拓展用于小型地形探测、趣味竞技装置的载体开发，区别于轮式、履带式移动结构，六足构型对非平整地面的适配性更强，能跨越高度不超过自身足端行程三分之一的凸起障碍，在草地、碎石堆、起伏坡面等非硬化路面都能保持稳定的行走姿态，不会出现轮式结构易打滑、履带结构易卡滞的问题。从功能特性来看，整套结构分为行走本体与上部搭载的模拟发射组件两部分，六组机械足采用对称分布式布局，每组足段设置两处转动铰接点，铰接位置预留标准紧固件安装位，可直接匹配常用的微型舵机作为驱动单元，足端做了圆弧收窄加防滑纹理的设计，接触地面时能分散结构自重带来的压强，避免在软质地面出现下陷问题。上部搭载的模拟加农炮组件设置独立的俯仰转动铰接位，可在一定角度范围内调整发射朝向，炮身与机身主体的连接位置做了快拆式卡槽设计，不需要额外工具就能完成组件的拆装更换，使用者可根据需求替换成其他功能模块，比如视觉采集模块、小型搬运夹爪等，拓展不同的使用场景。设计过程中优先考虑了3D打印加工的工艺适配性，所有结构件的壁厚都控制在1.5mm到3mm之间，没有设置超过45度的悬空打印结构，不需要额外添加打印支撑就能完成单件加工，大幅降低了加工过程中的材料损耗与后处理工作量。各铰接位置的轴孔配合公差按H7/g6的间隙配合标准预留，装配后转动顺畅无卡滞，同时不会出现过大的旷量影响行走精度。安装边界方面，整套结构展开状态下的横向最大尺寸不超过200mm，纵向尺寸不超过180mm，机身主体离地高度预留30mm的安全间隙，行走过程中不会出现腹部剐蹭地面凸起的问题，上部搭载组件的安装面距离机身基准面高度为45mm，预留了足够的走线空间，驱动舵机的连接线可从机身内部的中空走线槽排布，避免行走过程中线路与外部障碍物剐扯出现断裂。足端的运动行程经过反复校核，每组机械足的抬升高度最大可达25mm，步距调整范围在10mm到30mm之间，可通过调整舵机转动参数切换行走速度与跨越障碍的能力，三角步态行走时的稳定性最优，可承载不超过自身重量1.2倍的上部搭载模块，不会出现足段形变、行走失稳的问题。炮身组件的俯仰转动角度范围设置为向上30度、向下10度，转动限位结构与炮身一体成型，不需要额外加装限位零件，简化了整体装配流程。
