双工业机器人配套皮带输送工作站

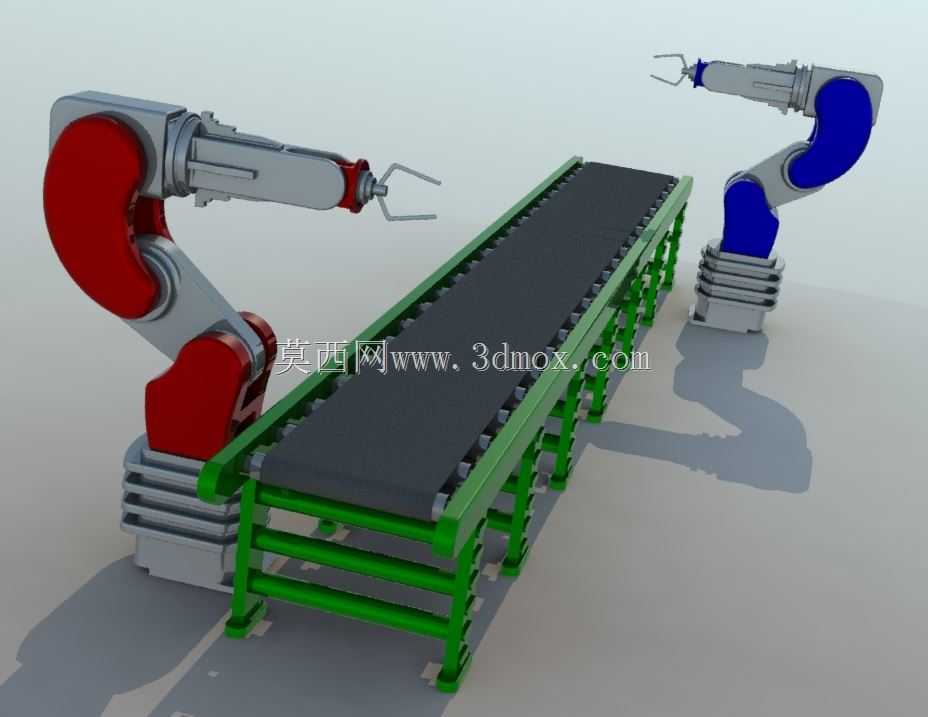

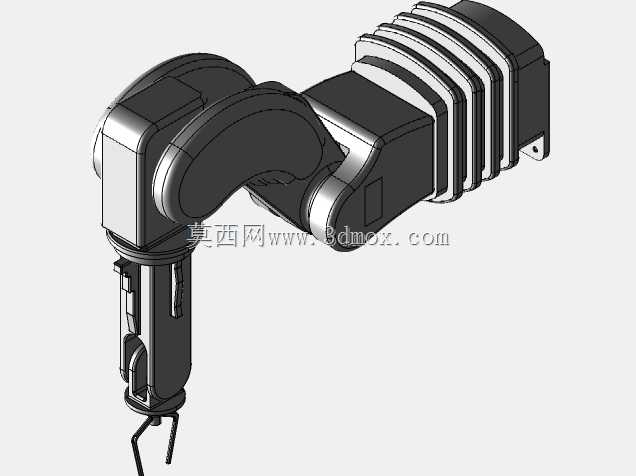

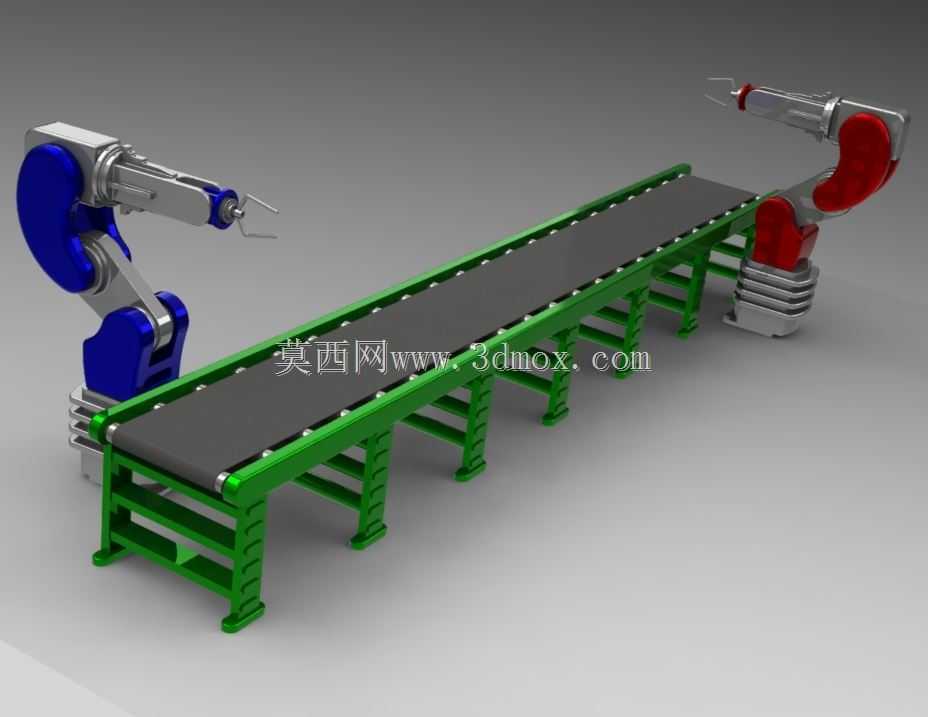

这套双机配套输送设备，主要面向3C电子零部件、小型五金件的加工流转场景，可直接嵌入离散制造产线的工序衔接环节，替代传统人工上下料与工位间转运的作业模式。设备整体布局采用输送线居中、两台关节机器人分置两端的排布方式，输送线主体采用槽钢焊接机架作为承载基础，机架支脚预留了膨胀螺栓安装孔位，可直接固定于硬化车间地面，支脚高度可通过底部调节螺栓进行±15mm的微调，抵消地面平整度误差带来的安装偏差。皮带输送面宽度适配常见小型工件的流转需求，线体总长度覆盖两台机器人的作业半径重叠区域，两端的机器人分别承担上料取件、下料码放的功能，也可根据工序需求调整为两端同时进行工件加工辅助作业，比如配合两端的加工工位完成工件的翻面、转序传递。输送线的辊筒采用两端带座轴承的支撑结构，驱动端配置可调张紧机构，日常维护时无需拆解主体机架即可完成皮带松紧度调整，皮带两侧设置了高度30mm的导向挡边，避免小型工件在输送过程中从侧边滑落，挡边与机架采用螺栓连接，可根据输送工件的尺寸更换不同高度的挡边配件。两台关节机器人的安装底座与输送线机架采用分体式设计，安装时可根据现场实际的工位布局，调整机器人与输送线的横向间距，适配不同臂展的同类型机器人替换需求，机器人末端预留了标准夹具安装法兰，可搭配气动夹爪、真空吸盘等不同的执行末端，适配不同材质、形状的工件抓取需求。从结构设计逻辑来看，这套设备优先考虑了产线改造的适配性，所有外露部件均采用圆角过渡处理，避免人员巡检时发生磕碰刮擦，输送线底部预留了足够的走线空间，可容纳传感器线缆、气动管路的布设，线体侧面预留了光电传感器安装位，可直接加装工件到位检测装置，实现机器人与输送线的联动启停，无需额外进行支架焊接改造。设备的安装边界充分考虑了车间通道的通行需求，整体宽度控制在常规产线的标准宽度范围内，不会额外占用过多的车间横向空间，两端机器人的作业回转范围均做了限位设计，避免运行过程中机械臂超出安全防护区域，可直接配套标准安全围栏组成独立作业单元，也可直接接入原有产线的控制系统，实现与前后工序设备的信号交互。
