FlexlinkXB180窄幅链式输送设备结构

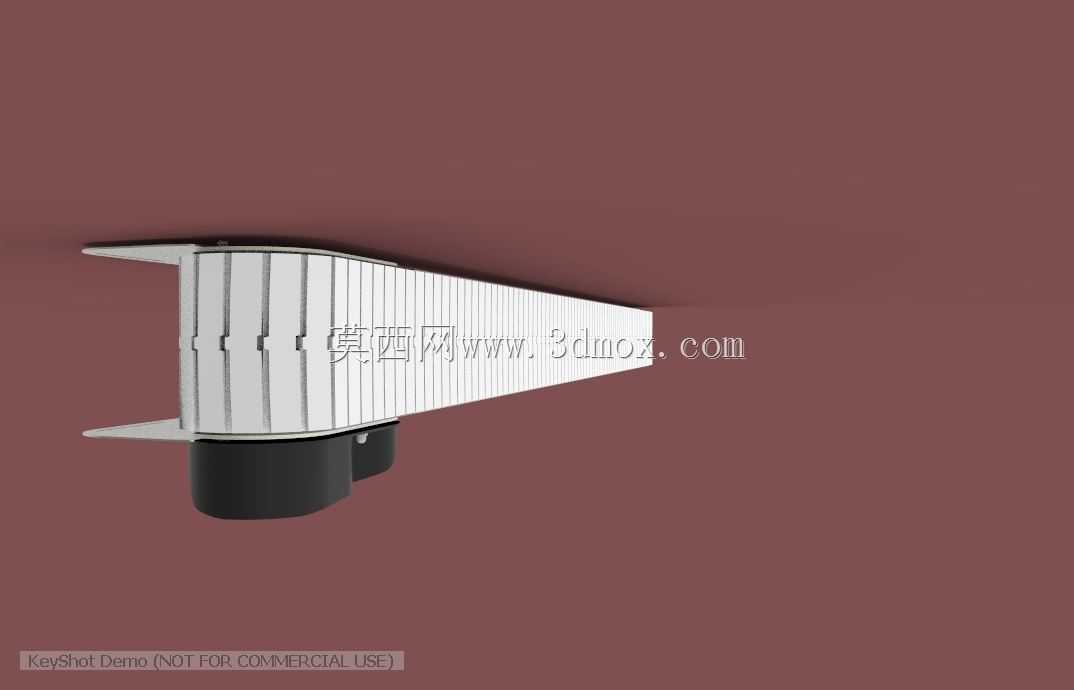

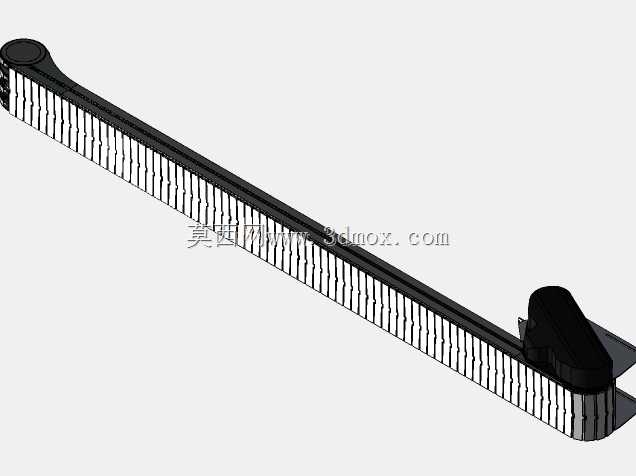

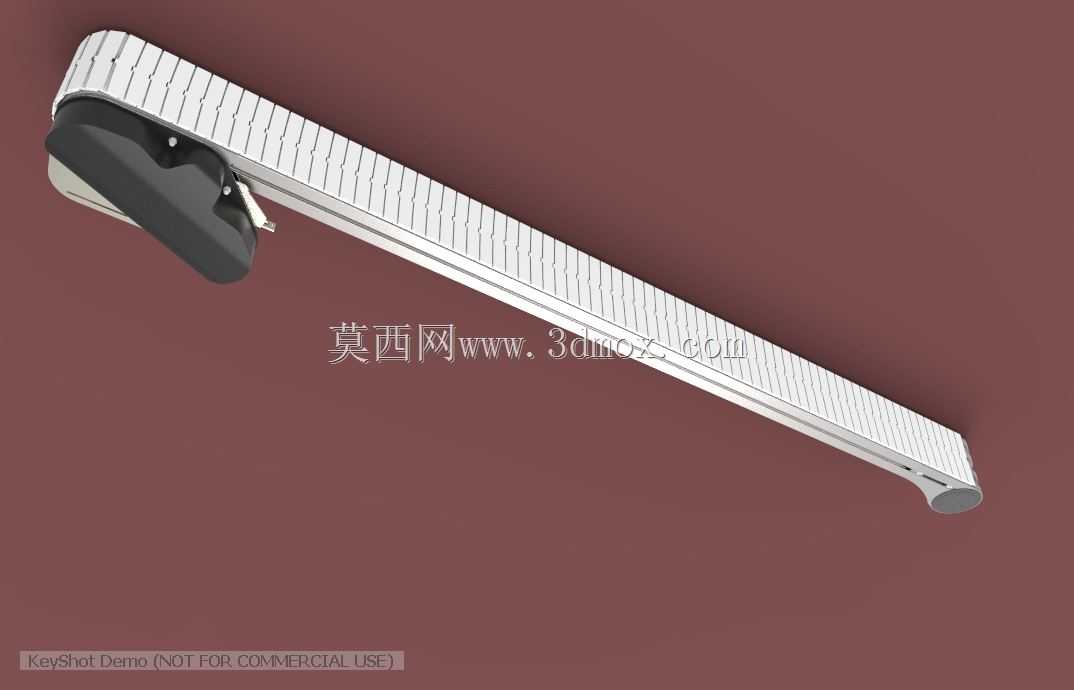

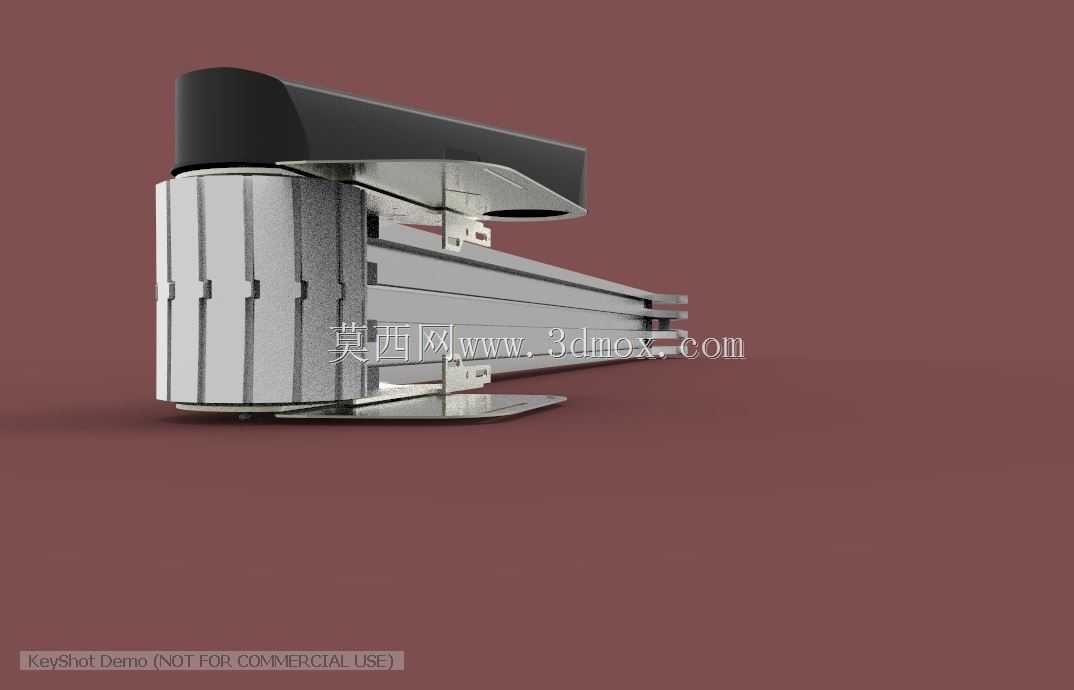

这款窄幅输送结构在3C电子小件组装、医药包装线、食品轻载分拣工位的应用十分普遍，尤其适合厂房空间局促、输送路径需要沿设备间隙排布的场景，2000mm的中心截面长度刚好覆盖单工位到相邻接驳工位的常规间距，不用额外拼接段节就能完成短距离物料转运，省去了多段对接的同轴度调校工作量。设计阶段没有配置额外支架与导轨，是考虑到部分集成场景里，输送单元需要直接挂载在主机设备的侧装基面，依托主机的结构刚性完成支撑，避免独立支架和现场已有设备的地脚、管线产生干涉，适配客户现场已有的安装布局。驱动端采用定制悬挂式驱动装置，将动力组件布置在输送段的端部下方，不会占用输送面上方的操作空间，操作人员在输送段两侧取放工件、接驳检测工位时不会被动力结构磕碰，同时悬挂式的安装方式让驱动组件的维护拆卸不需要挪动整段输送线，松开端部的连接紧固件就能将驱动单元整体降下检修。配套的惰轮组布置在输送段的转向与张紧位置，用来保证链条运行的轨迹精度，因为这款输送结构的链条仅布置在输送段的单侧半幅宽度上，另一侧预留的空间可以直接安装扫码枪、定位挡块、工件检测传感器等附属配件，不需要额外在输送线旁加装独立的附件安装支架，压缩了整线的横向占用宽度。从安装边界来看，输送段的楔形窄幅结构让进料端宽度更小，可以直接对接振动盘出料口、精密机械手的下料位，出料端宽度适配常规的皮带线接驳口，安装时只需要保证输送段的水平度在允许公差范围内，张紧侧的链条垂度控制在合理区间，就能保证运行过程中不会出现卡滞、跳齿的问题。实际选型时，这类无导轨的单侧链输送结构更适合输送质地均匀、底面平整的轻载工件，负载能力集中在链条的承载面上，不需要额外的支撑导轨来分散载荷，对于重量偏大、底面不规则的工件则不适用，设计时特意将链条的运行面做了平整化处理，工件放置后不会出现局部凸起导致的输送歪斜，配合端部的驱动调速范围，可以匹配不同产线的节拍要求，从慢节拍的人工辅助上料工位到快节拍的全自动组装线都能适配。建模过程中对链条的节距、惰轮的安装位置、驱动轴的同轴度都做了装配约束验证，确保各运动部件在模拟运行时不会出现干涉，悬挂驱动的连接法兰位置预留了通用的安装孔位，可以适配不同功率的驱动电机安装，不需要二次修改安装基面的孔位尺寸。
