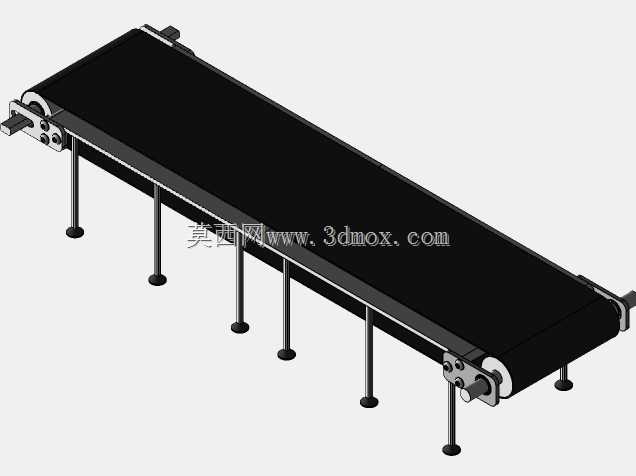

带支撑脚架的平皮带物料输送结构

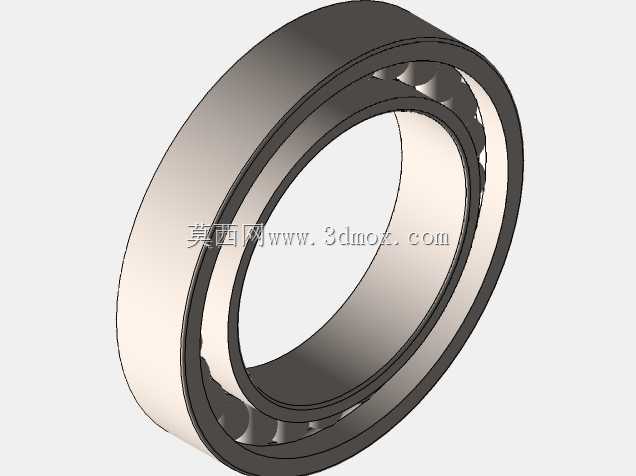

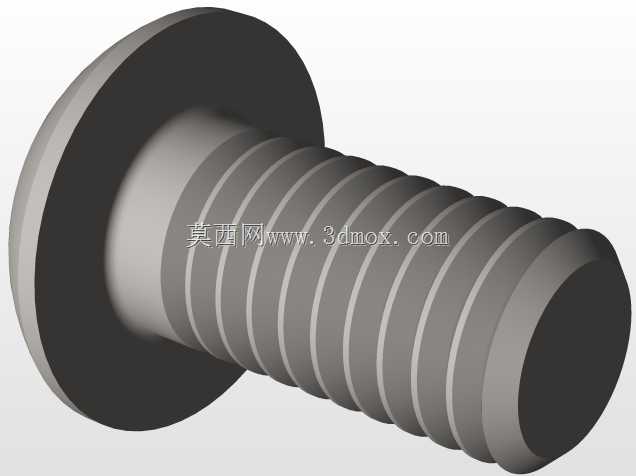

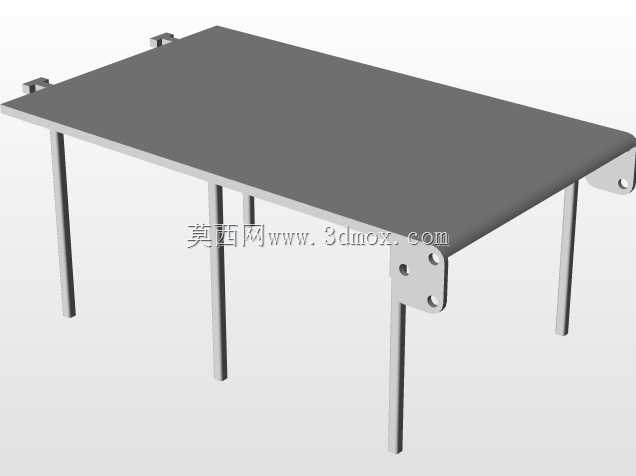

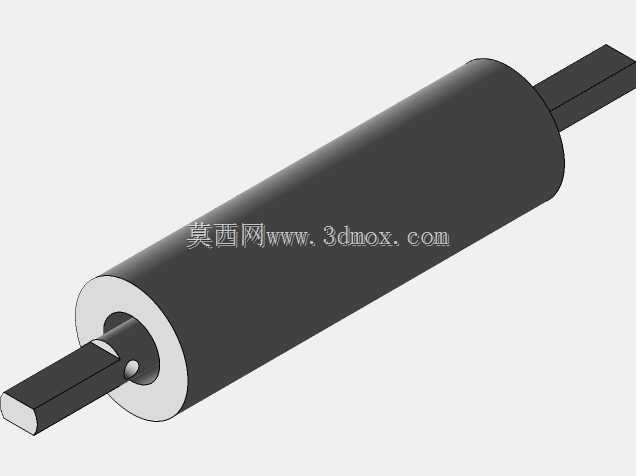

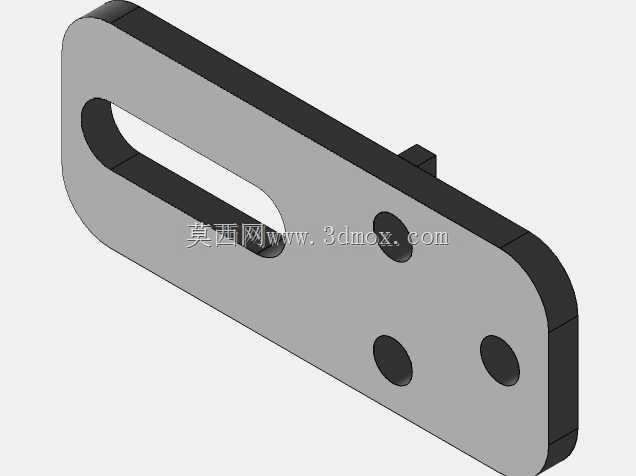

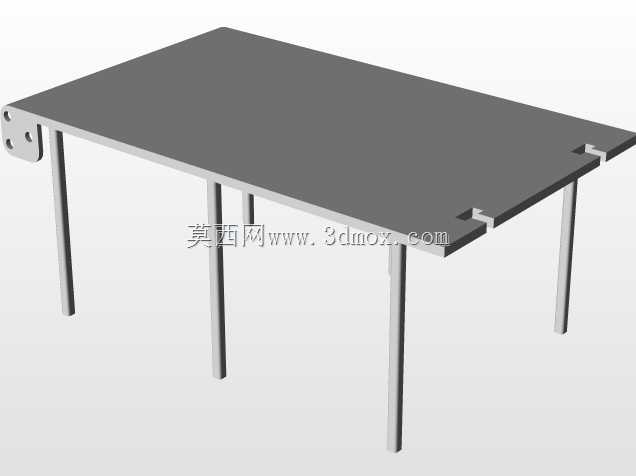

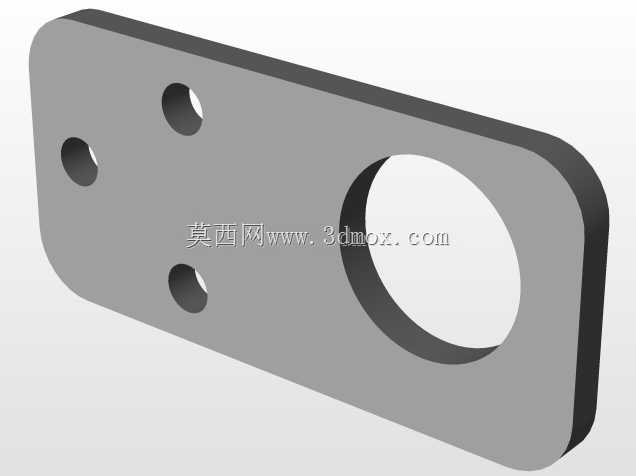

这款平皮带输送结构在轻工制造、电子组装、食品包装、仓储分拣等场景中应用广泛，可衔接不同工序的生产设备，完成工件、包装箱、零散物料的水平方向转运，替代人工搬运实现产线物料的连续流转，适配多类生产节拍的输送需求。设计时优先考虑了安装适配性，整体采用模块化的框架结构，两侧的安装端板预留了与上下游设备对接的安装孔位，可直接固定在生产线的接驳位置，也可搭配独立支脚单独布设作为独立输送段使用。支撑脚采用带可调脚垫的圆钢支腿，可根据现场地面平整度调整支脚高度，保证皮带工作面处于水平状态，避免物料输送过程中出现跑偏、侧滑的问题，支脚沿机架长度方向等距排布，可承受常规输送工况下的载荷，不会出现机架中部下挠变形的情况。传动端采用端部辊筒驱动的结构，驱动辊筒表面做了滚花处理，增大与皮带接触面的摩擦力，避免重载启动时出现皮带打滑的情况，从动端设置了张紧调节结构，可通过调整端板上的螺栓位置改变从动辊筒的轴线间距，补偿皮带长期运行产生的蠕变伸长，保证皮带始终处于合适的张紧度。皮带选用黑色平型输送皮带，工作面平整无凸起，可适配不同底面形态的物料输送，不管是规整的纸箱、工装托盘，还是小型的零散零件，都能平稳放置在皮带上完成输送。机架两侧的边框采用折弯型材制作，既作为皮带的侧边限位，防止物料从皮带两侧掉落，也为各类传感器、挡停机构、导向条的加装预留了安装位置，使用者可根据自身生产需求，在机架上加装光电检测开关、物料挡停器、侧边导向护栏等附件，拓展设备的使用功能。设计过程中对安装边界做了明确的尺寸约束，设备整体宽度控制在常规输送线的适配范围内，可直接与多数标准生产设备的出料口对接，不需要额外做转接结构，支脚的可调行程覆盖了常规生产线的高度区间，可适配不同高度的设备接驳需求，端部的驱动轴伸出端预留了标准安装位，可匹配不同规格的减速电机安装，不需要额外加工转接法兰。整体结构没有冗余的复杂构件，日常维护时仅需定期检查皮带张紧度、清理辊筒表面附着的杂物即可，维护难度低，适合各类中小规模生产场景的物料输送改造或新线搭建使用。
