活塞切换式轮式传动系统结构设计

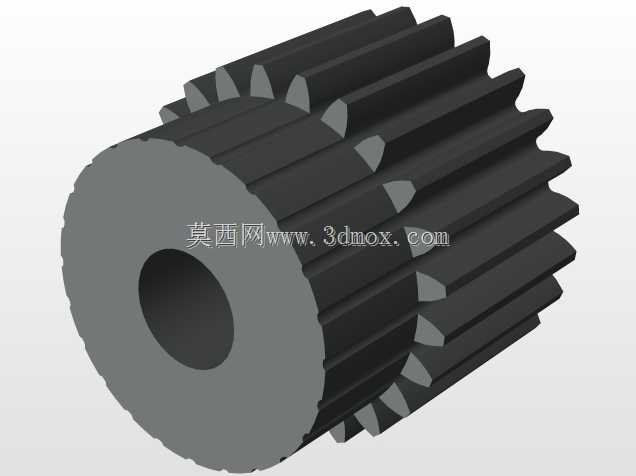

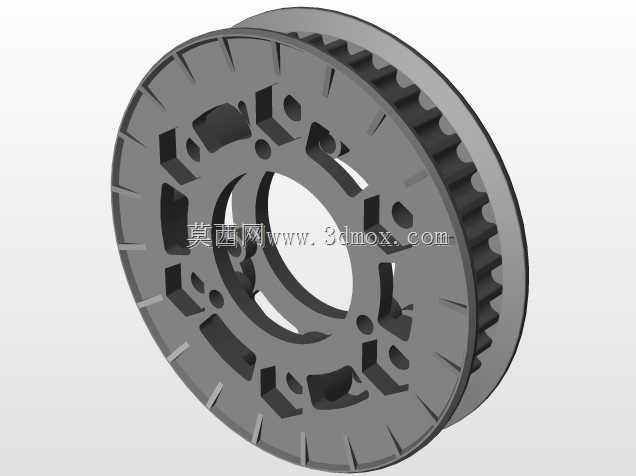

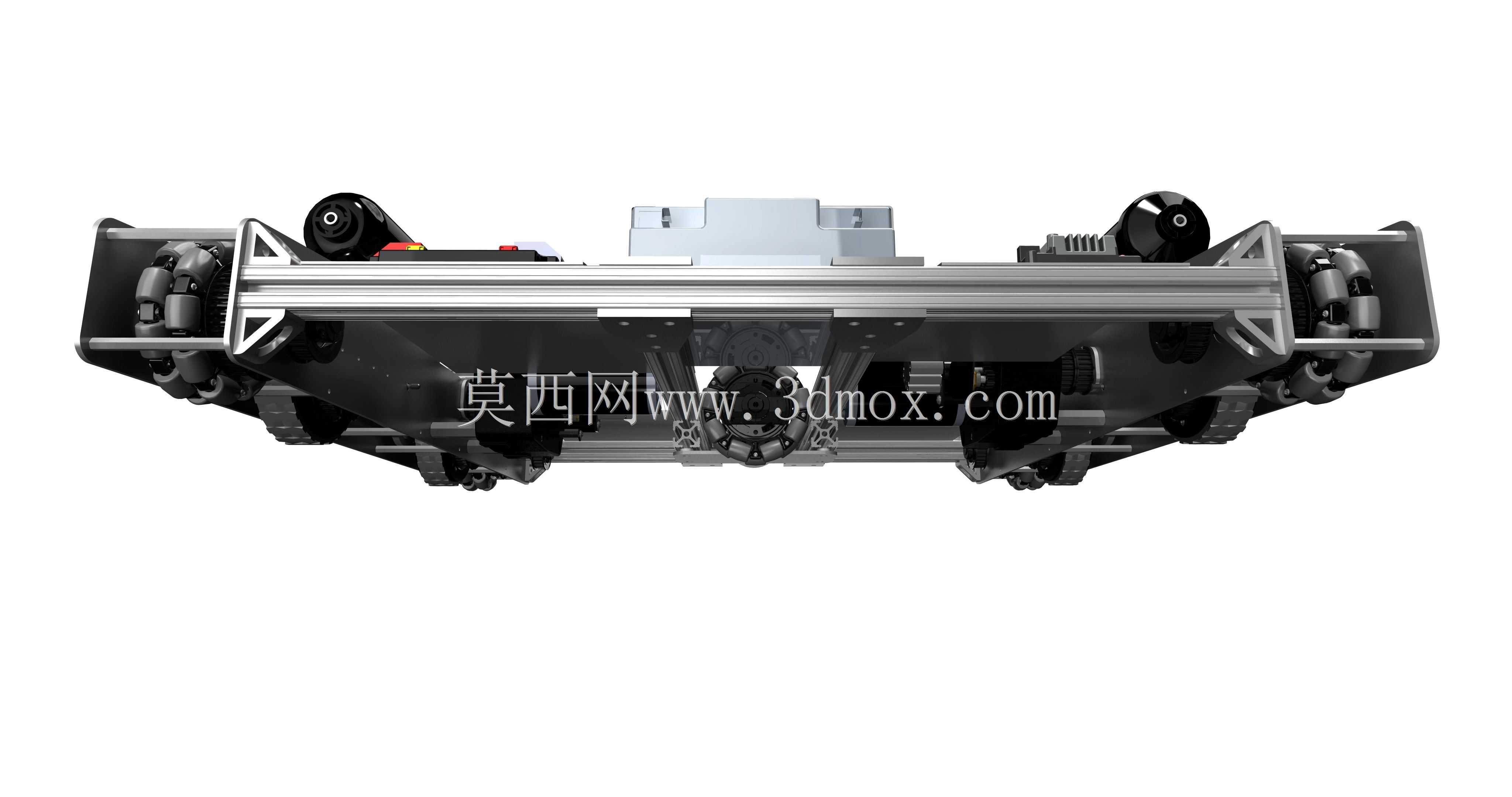

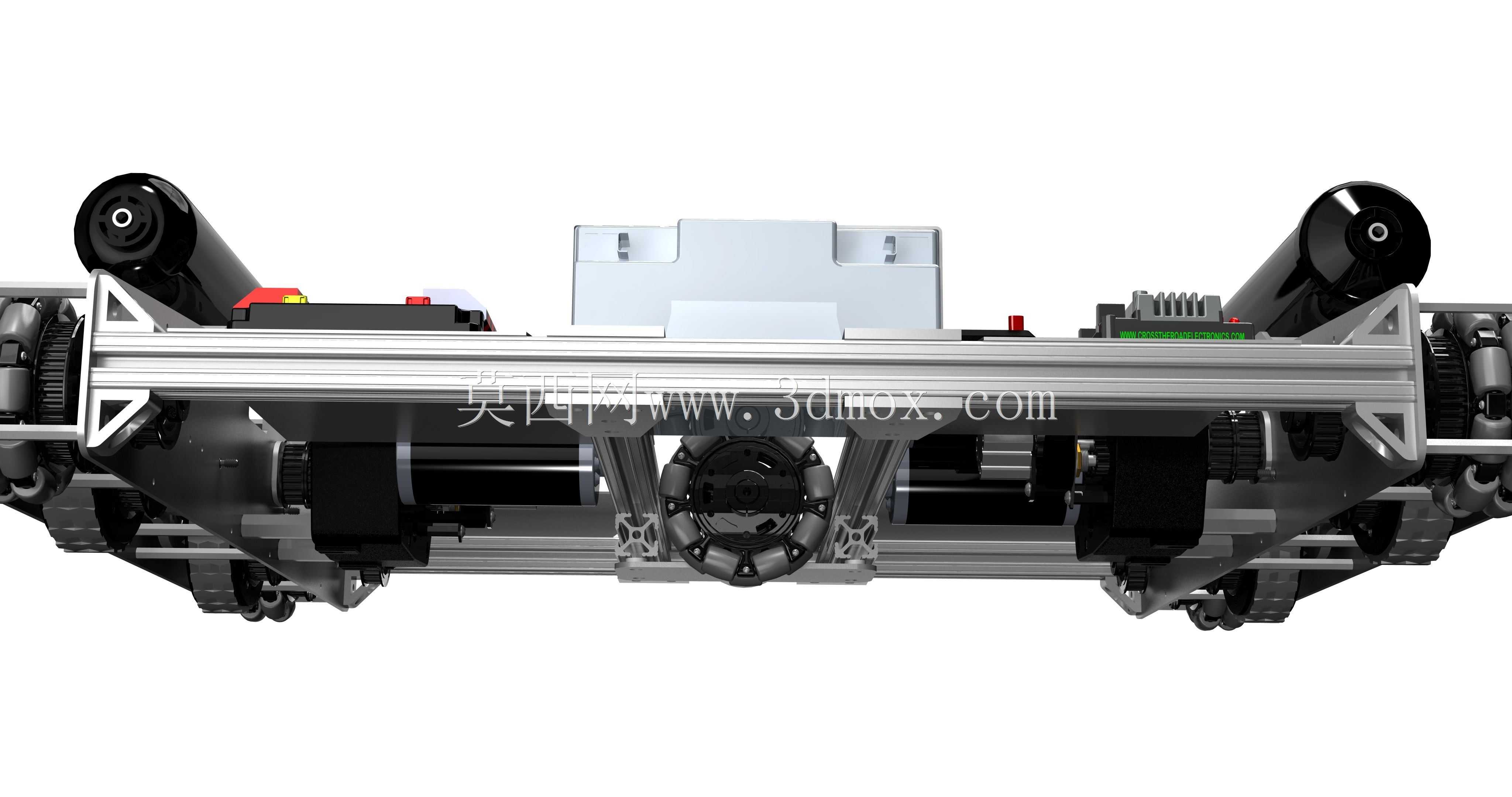

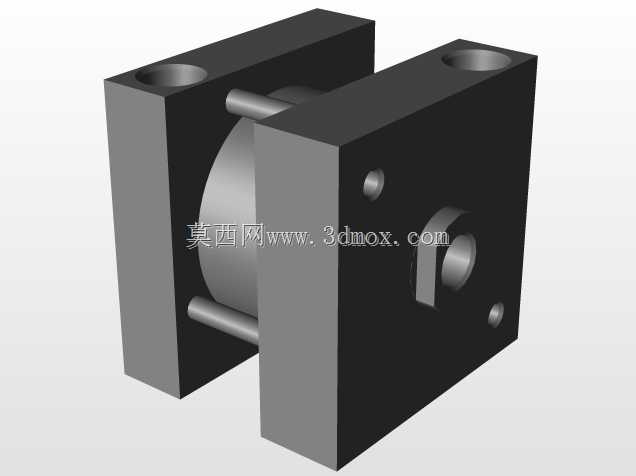

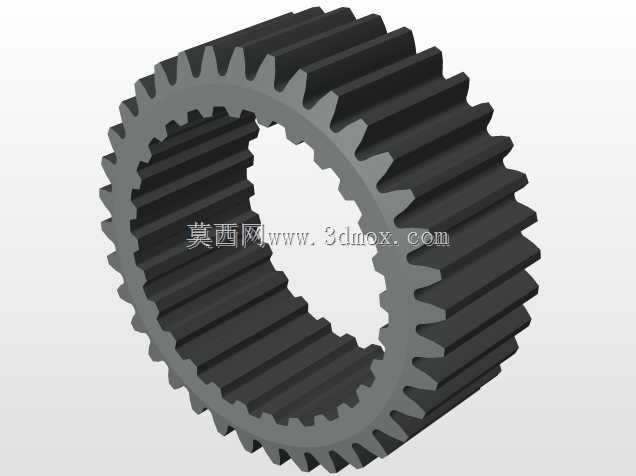

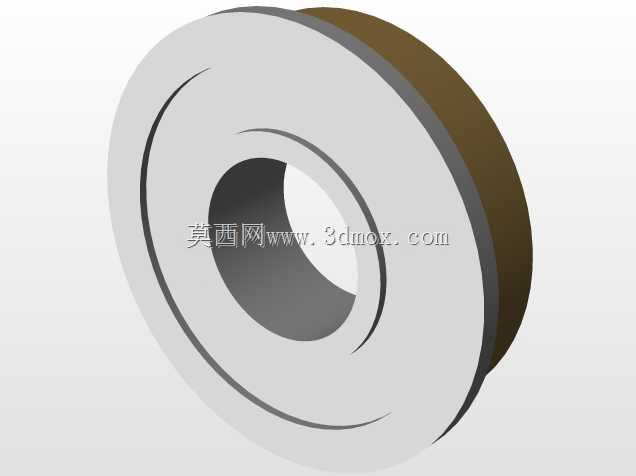

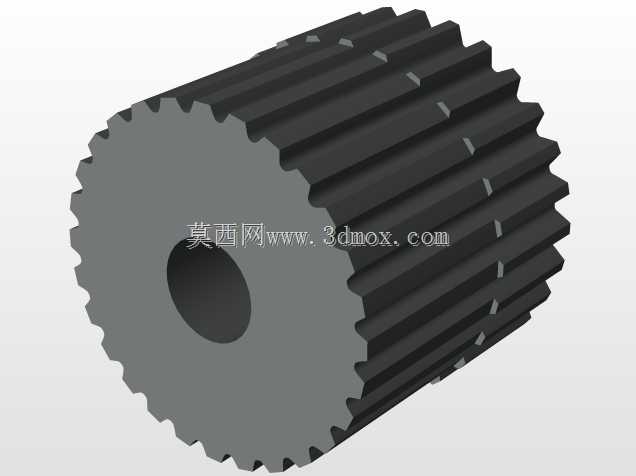

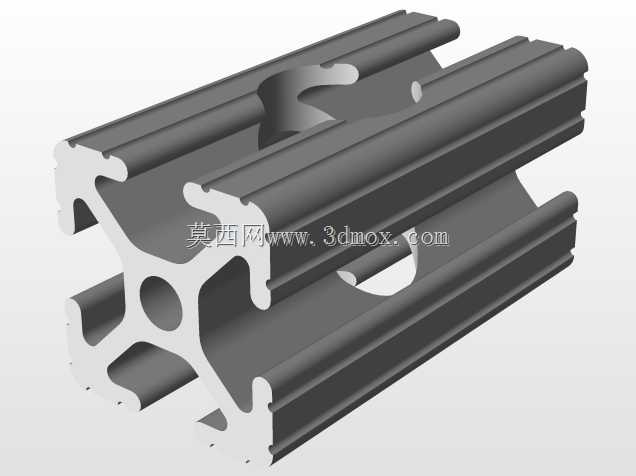

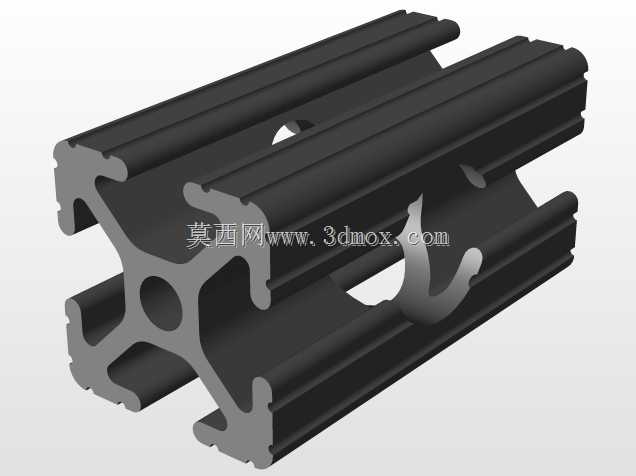

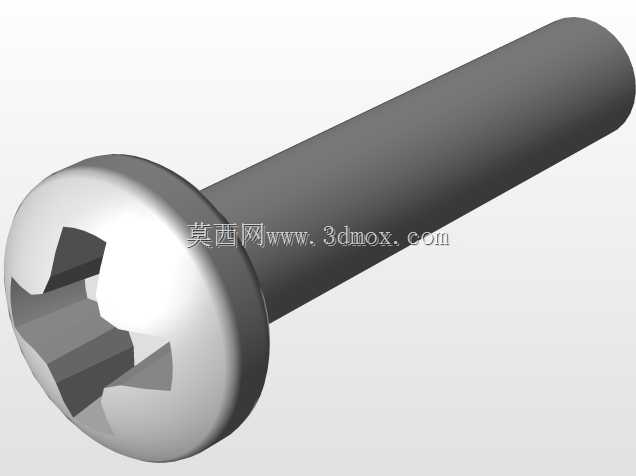

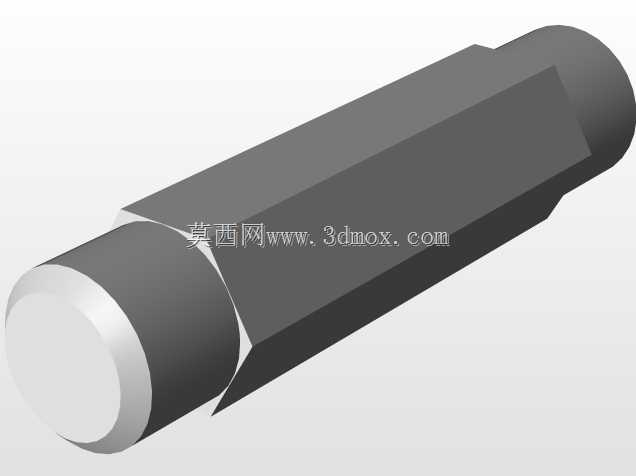

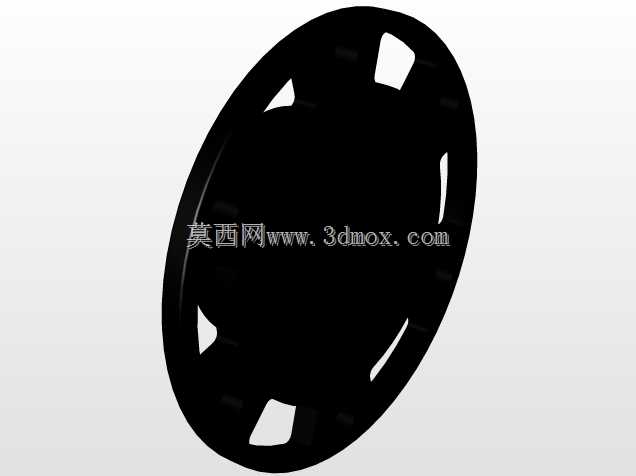

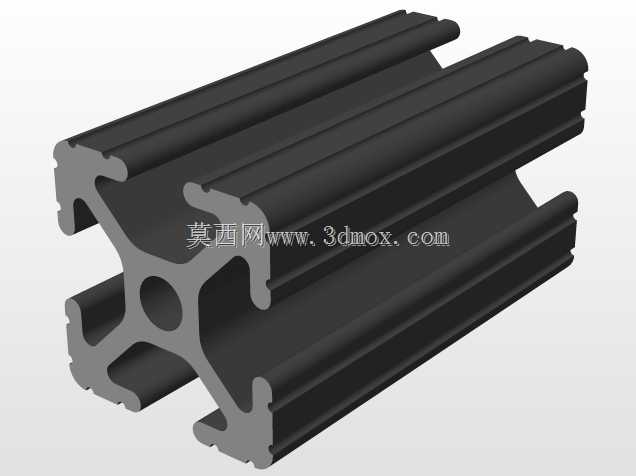

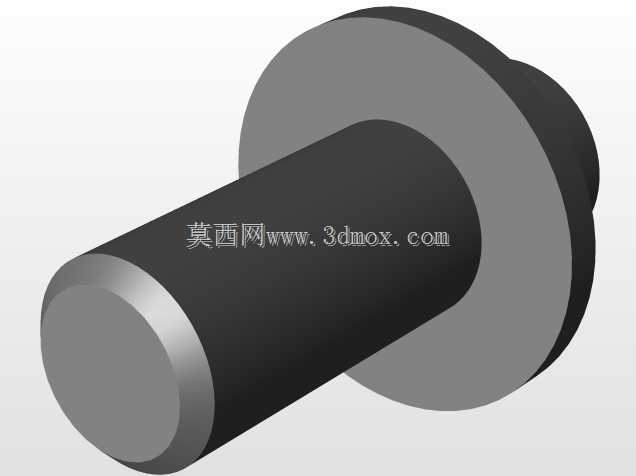

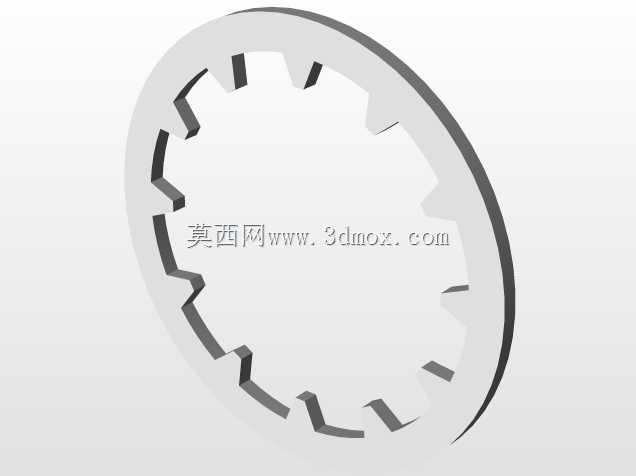

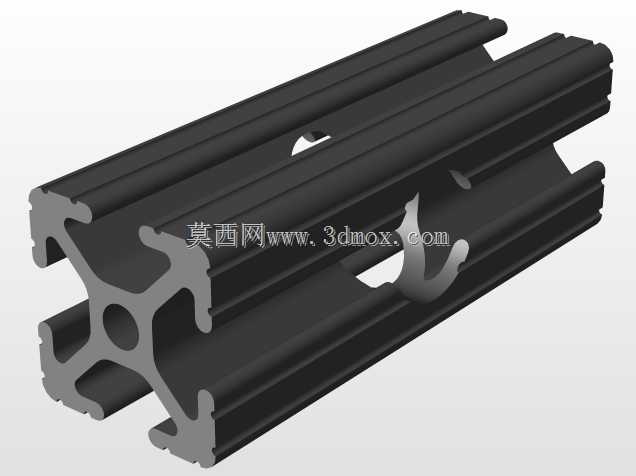

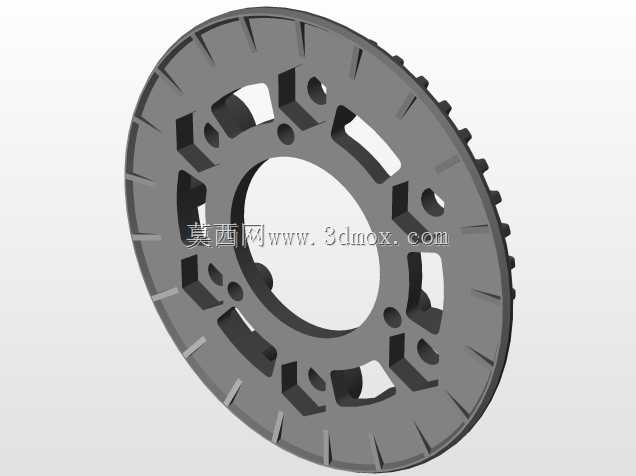

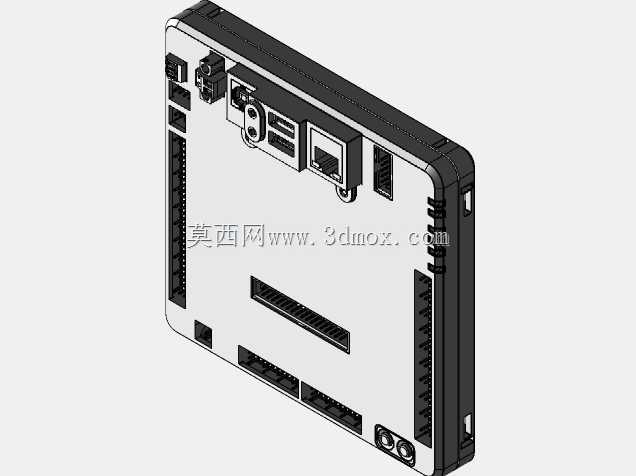

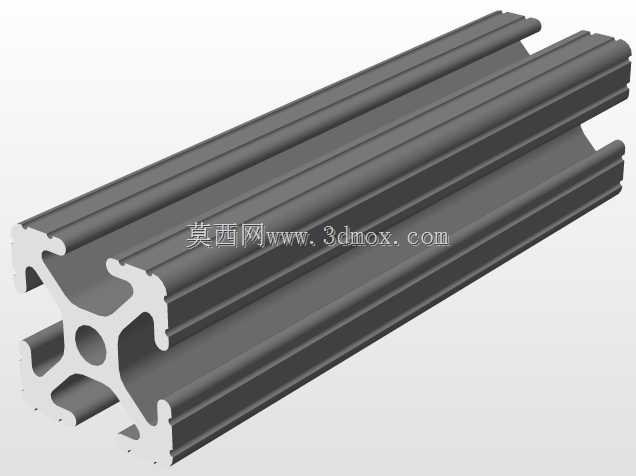

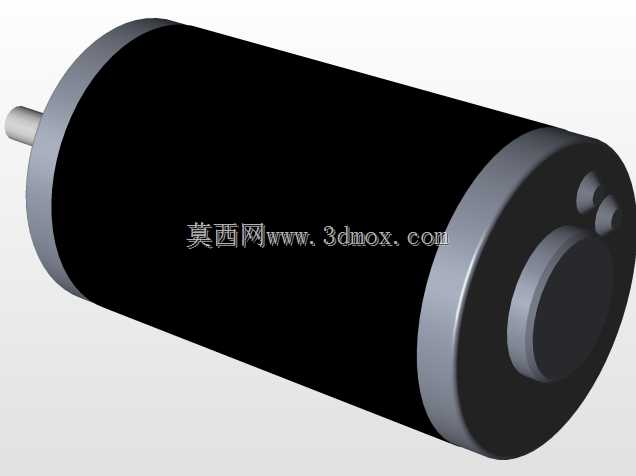

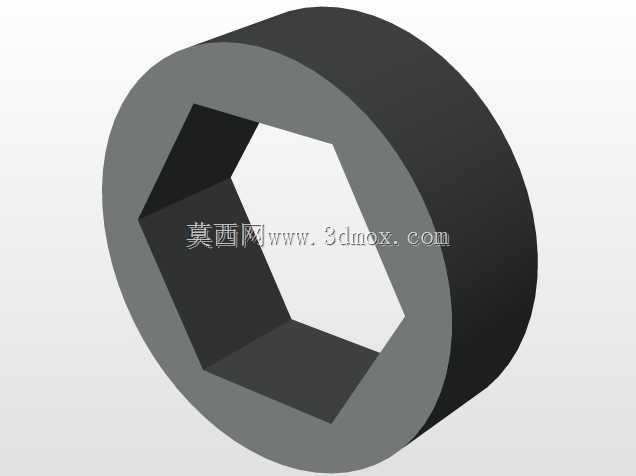

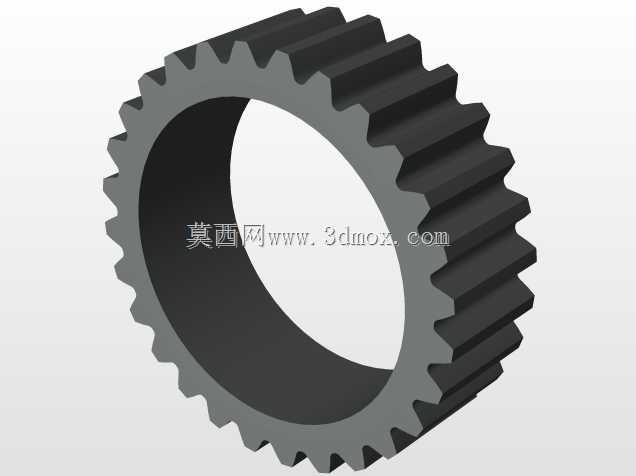

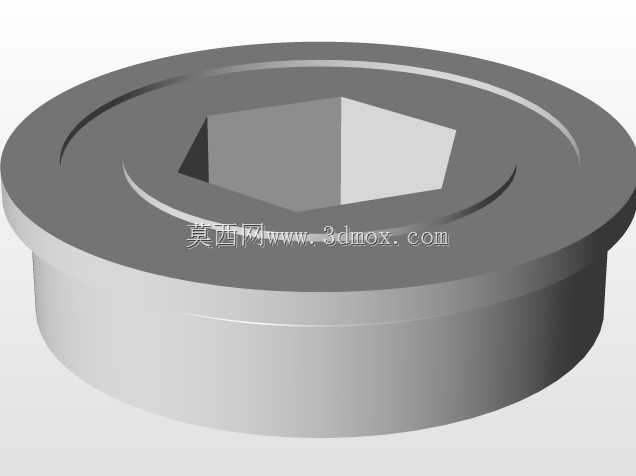

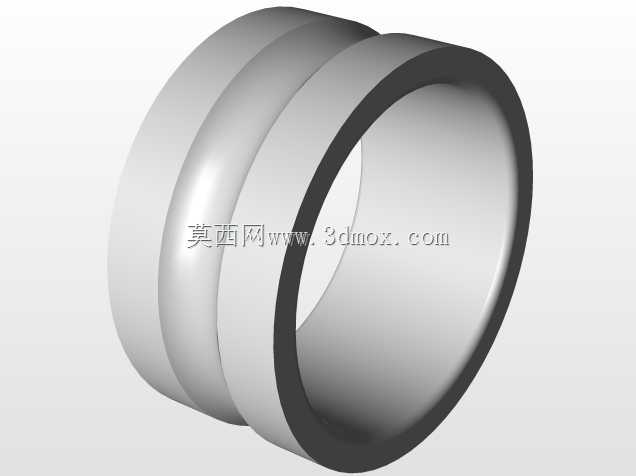

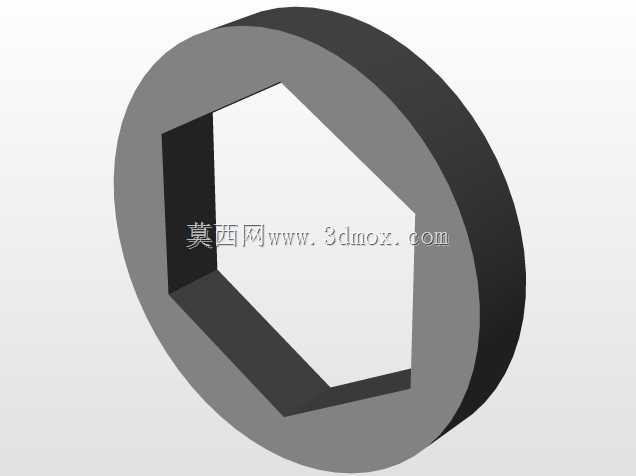

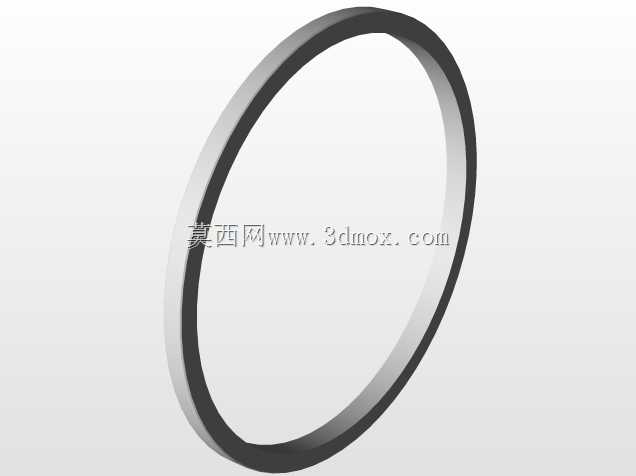

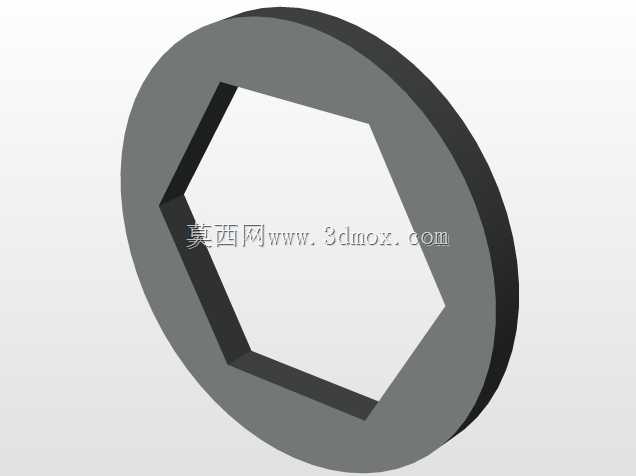

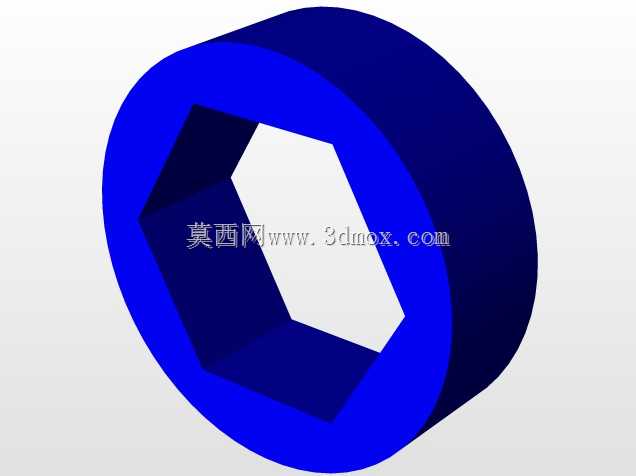

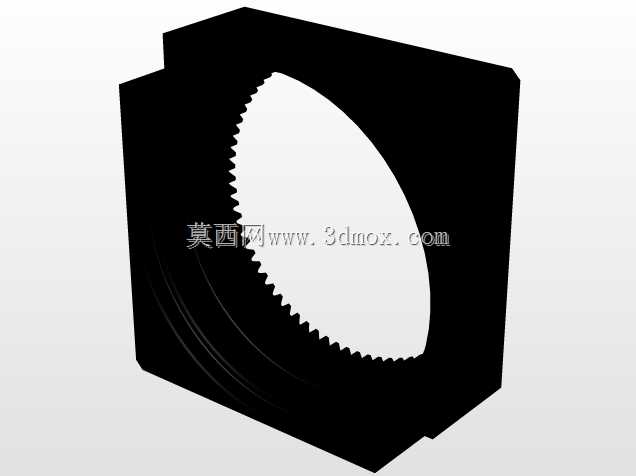

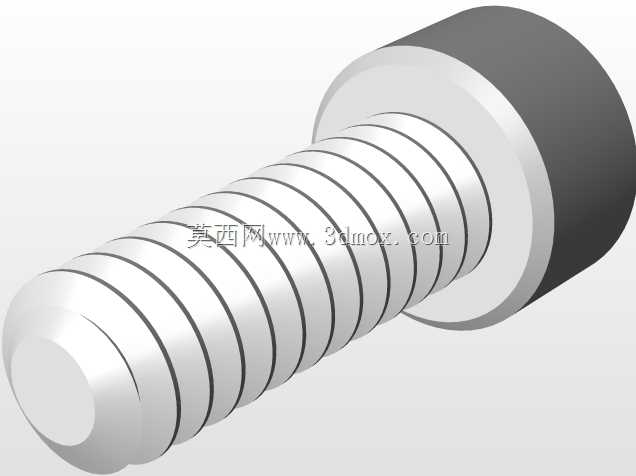

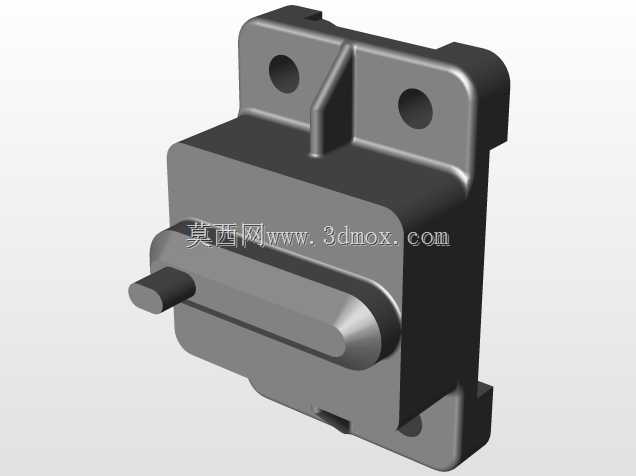

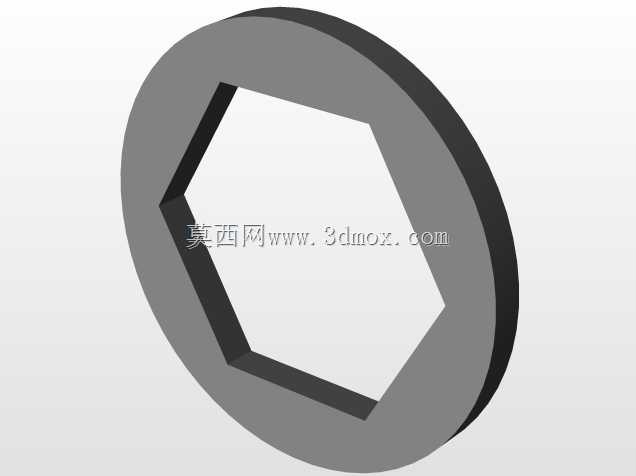

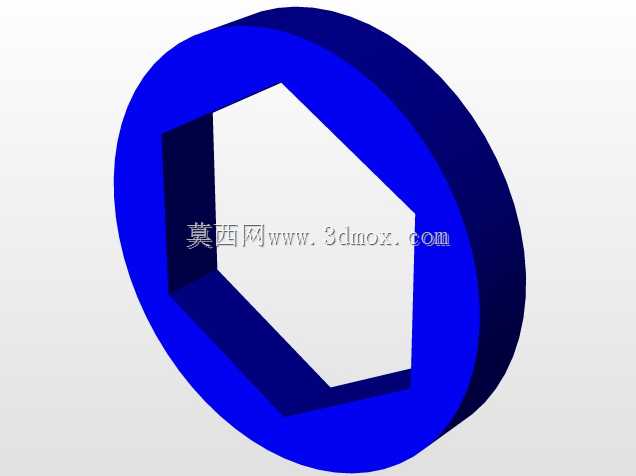

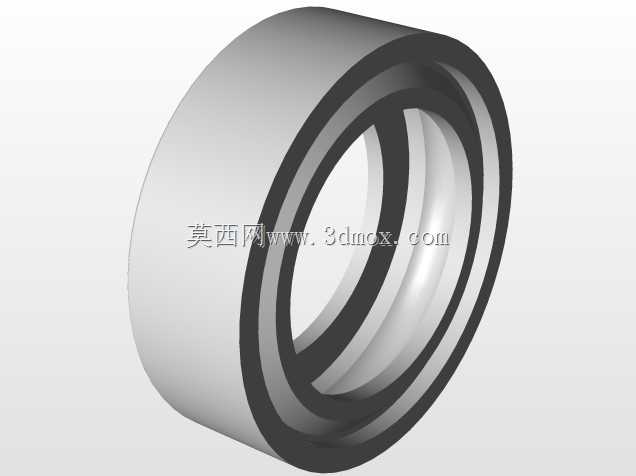

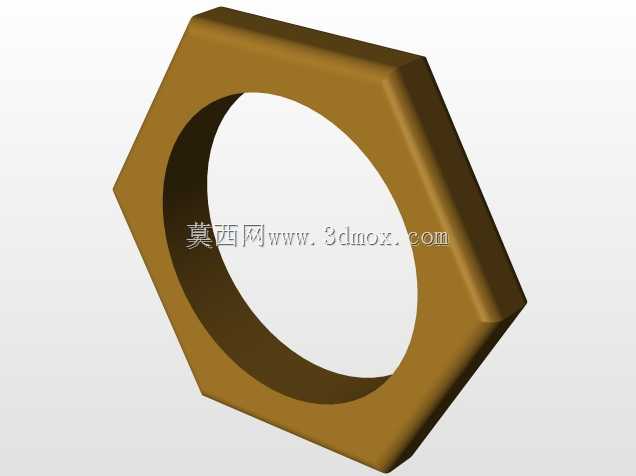

这套轮式传动结构的核心设计逻辑，是通过双活塞的往复动作，完成H型驱动回路与油箱之间的油路通断切换，适配工程行走设备在不同工况下的动力传递需求。在野外作业的轮式工程机械、重载转运车辆的实际应用场景中，传统固定油路的传动系统往往无法兼顾高负载行走与怠速待命的能耗平衡，这套结构通过活塞的位置切换，在设备需要大扭矩输出时，将H驱动回路与压力油路完全锁止连通，切断回油通路，保证传动介质的压力稳定传递，避免动力损耗；当设备处于驻车待工状态时，活塞移动至回油位，将驱动回路与油箱连通，释放回路内的残余压力，减少密封件与传动部件的持续承压时长，延长整套传动系统的维护周期。从结构布局来看，整套传动组件采用横梁式集成安装设计，核心的活塞切换阀组集成在传动横梁的中部位置，两侧对称布置轮边传动连接端，安装边界与常规轮式设备的转向架安装位完全匹配，不需要对原有设备的车架结构做额外改造即可完成适配，横梁主体采用高强度铝合金型材拼接，在保证结构刚性的前提下控制整体自重，轮边连接端预留了标准的花键连接接口，可适配不同规格的轮边减速器与驱动轮组件。设计过程中重点考量了活塞动作的响应速度与密封可靠性，活塞与阀腔之间采用多道格莱圈密封，避免高压工况下的内泄漏问题，活塞的动作触发可通过外接电磁换向阀或者机械联动机构实现，能够适配不同自动化程度的设备控制需求。两侧的轮边传动单元采用对称式布局，保证左右两侧的动力传递一致性，避免行走过程中出现跑偏、动力分配不均的问题，横梁上预留的多个安装孔位可用于固定管路接头、传感器等附属组件，不需要额外焊接支架，减少现场安装的工作量。在实际工况验证中，这套切换结构的活塞动作响应时间控制在0.2秒以内，油路切换过程无明显的压力冲击，能够在设备行走过程中完成模式切换，不会出现动力中断的问题，适配的工作压力覆盖16MPa到25MPa的常规液压传动区间，可满足大部分中小型轮式工程设备的传动需求，结构的整体维护点集中在中部的阀组位置，日常检查与密封件更换不需要拆解两侧的轮边传动单元，大幅降低了后期运维的时间成本。
