FRC竞赛用双电机集成转向变速模组

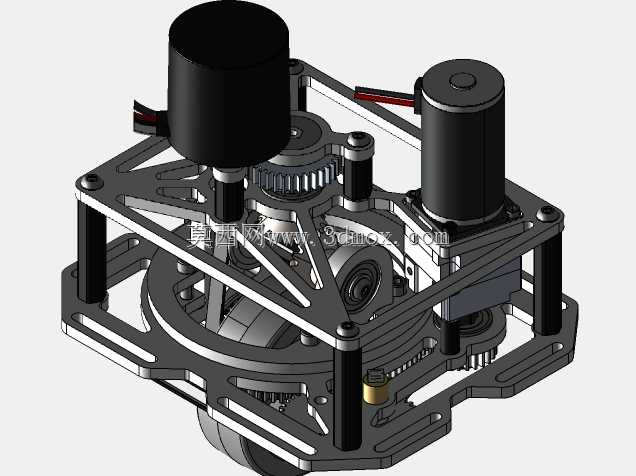

该转向变速模组专为竞技类移动机器人的行走转向系统开发，核心应用场景集中在需要高动态响应、紧凑安装空间的轮式机器人底盘，尤其适配FRC这类对机构重量、响应速度、传动效率有严苛要求的赛事场景，可直接作为机器人转向轮组的核心驱动单元，集成转向与动力输出的双重功能，省去单独搭建转向机构、匹配传动链路的冗余设计环节。从结构设计逻辑来看，模组采用上下分层的镂空框架式安装基体，基体通过多根等高支撑柱实现层间定位，所有安装孔位均做等距标准化设计，可直接适配赛事常用的铝型材安装基准，不需要额外制作转接板即可完成与底盘主梁的固定。动力输入部分采用双电机并行布置方案，两台驱动电机分别固定于上层框架的两个对角安装位，电机输出轴通过直齿圆柱齿轮组将动力汇流至中间传动链路，其中一组动力链路负责驱动行走轮的旋转输出，另一组通过蜗轮蜗杆副与大直径回转支承连接，实现整个轮组的转向角度调节，双电机的布置方式既平衡了模组整体的重量分布，避免单侧偏重带来的安装应力，又能通过齿轮组的齿数匹配实现扭矩放大，满足竞技场景下急启急停、快速转向的动力需求。设计过程中充分考虑了安装边界的限制，模组整体外轮廓控制在方形安装基准范围内，所有突出部件均不超出框架的最大投影边界，底部回转支承的安装面预留了标准的轮组连接孔位，可直接适配赛事通用的轮辋安装尺寸，侧边预留的走线槽可将电机动力线、编码器信号线规整收纳，避免机器人运动过程中线路与传动部件发生干涉。传动部分的齿轮啮合间隙均通过腰型安装孔做可调设计，装配时可根据实际传动精度需求调整齿轮中心距，既降低了零件加工精度带来的装配难度，又能在长时间高负载运行后通过微调补偿齿轮磨损带来的间隙增大问题。框架部分采用镂空式筋条设计，在保证整体结构刚性的前提下尽可能去除非受力区域的材料，有效降低模组整体自重，适配竞赛机器人对重量配额的严格要求，所有受力连接点均做加厚凸台处理，避免冲击载荷下连接位出现开裂变形。回转支承的外圈与底盘框架固定，内圈与轮组支架连接，转向驱动时通过小齿轮驱动内圈转动，可实现大角度范围的转向调节，传动链路中设置的限位结构可避免转向超程导致的线路缠绕问题，整个模组的传动部件均做半封闭防护，既减少赛场杂物进入啮合区域的概率，又不会过度增加整体重量，日常维护时只需拆开上层盖板即可完成齿轮润滑、间隙调整等操作，不需要将整个模组从底盘上完全拆卸。
