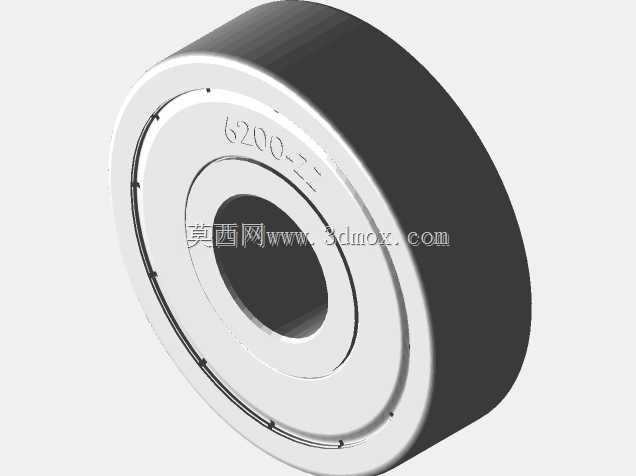

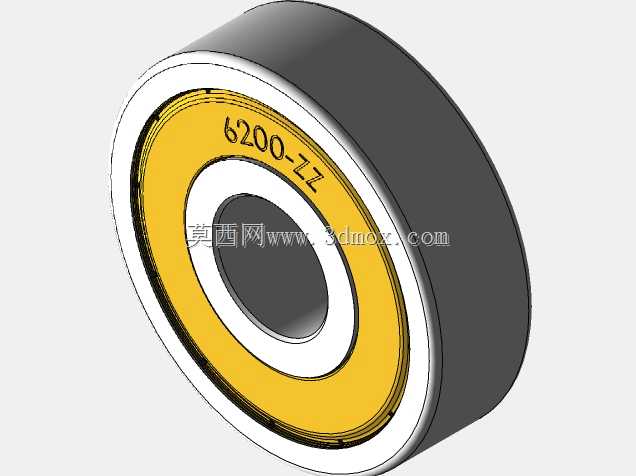

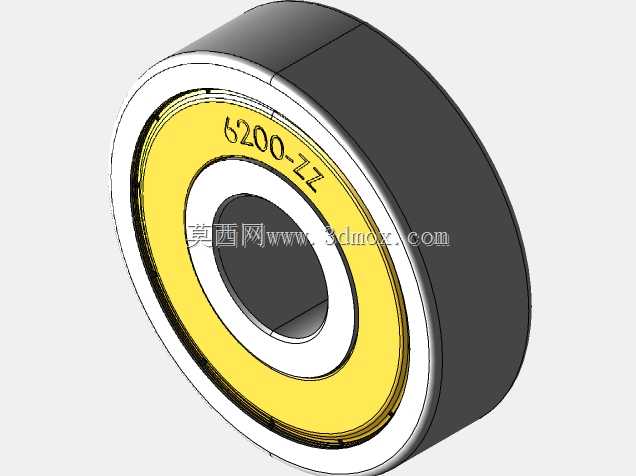

双面密封深沟球6200ZZ轴承结构设计

在中小型机电传动系统的选型与结构设计环节，这类带双侧防尘屏蔽结构的深沟球轴承，是应用覆盖范围极广的支承类零部件，常见于小型电机输出端、家用电动工具转轴、办公自动化设备走纸辊、轻型输送线从动辊、自行车花鼓等需要低摩擦回转支承的场景。不同于开式深沟球轴承的无防护结构，双侧的金属屏蔽盖能在常规工况下阻挡外界粉尘、碎屑侵入轴承内部滚道区域，同时减少内部润滑脂的外泄损耗，可有效降低日常维护频次，适配多数无需频繁补充润滑的长期运转场景。从结构设计逻辑来看，这类轴承的设计核心是在有限的径向尺寸边界内，兼顾径向承载能力与一定的轴向限位能力，内圈与轴采用过盈配合实现周向固定，外圈与安装座孔采用过渡或小间隙配合，满足装配时的同轴度调整需求，滚道的曲率设计与钢球的匹配精度，直接决定了运转过程中的摩擦阻力与回转精度，保持架的兜孔结构均匀分隔每颗钢球，避免滚动体之间直接接触产生额外磨损与噪音。实际选型时需要重点核对安装边界尺寸，内孔适配的轴径、外圈匹配的座孔孔径、轴承自身的宽度尺寸，都直接决定了能否顺利装入预设的安装位，内圈与外圈的挡肩高度需要控制在合理范围，既要保证轴承安装后的轴向定位可靠，又要避免挡肩过高接触到密封盖造成摩擦卡滞。钢球的直径与数量配置，是平衡承载能力与极限转速的关键，尺寸偏小的钢球能适配更高的运转转速，而适当增加钢球数量或提升钢球直径，则能提升径向额定承载能力，适配载荷更大的传动场景。这类轴承的密封结构采用金属屏蔽盖与内圈挡边的微小间隙设计，相比接触式橡胶密封，运转时的摩擦阻力更小，温升更低，更适合转速偏高、外界污染物以干性粉尘为主的工况，若应用在存在液体飞溅、潮湿腐蚀的场景，则需要更换为带橡胶接触密封的同型号轴承。在三维建模过程中，需要精准还原滚道的曲率半径、密封盖的扣合结构、保持架的兜孔位置，确保模型在做装配干涉检查、运动仿真时，能真实反映实际装配状态，避免出现设计阶段未发现的干涉问题，为后续的工程图输出、装配工艺制定提供准确的三维数据支撑。
