轮式搜救探测移动小车结构设计

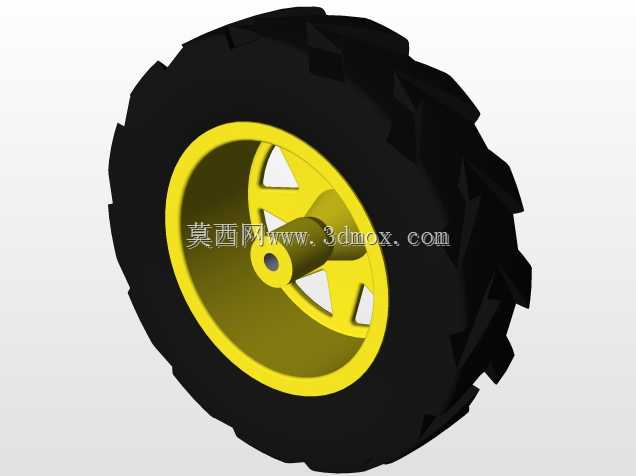

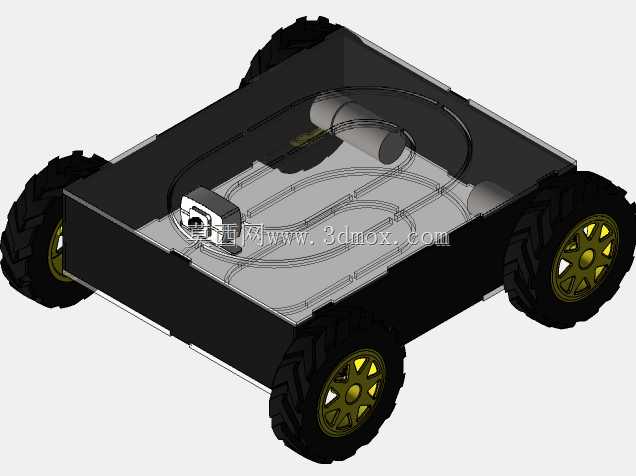

这款轮式移动平台的设计初衷，是面向狭窄空间搜救场景的轻量化探测载体，可搭载小型探测模块进入人员无法抵达的坍塌缝隙、狭小管廊区域，完成环境信息采集、被困人员定位等前置探测作业，也可作为教学演示、科创实践的玩具类移动载体使用。从结构布局来看，整体采用矩形盒式底盘框架，四轮独立布置的行走方案，大颗粒越野纹路轮胎搭配多辐式轮毂，能够在碎石、不平整硬质地面保持足够抓地力，避免行进过程中出现打滑、侧倾问题，底盘离地间隙经过适配调整，可越过高度不超过轮胎半径1/3的小型凸起障碍，适配废墟表层、室内杂乱地面等非铺装通行场景。底盘内部预留了充足的安装空间，可根据实际作业需求搭载电池组、控制主板、传感模块等元器件，内部走线槽沿底盘侧壁一体化布置，能够规整收纳供电与信号线路，避免行进过程中线路晃动干涉轮组运动，也能减少线路剐蹭破损的风险。上盖采用半开放式的可拆卸结构，既可以对内部元器件形成基础防护，阻挡行进过程中溅起的浮尘、碎屑落入底盘，也方便快速拆装更换内部搭载的功能模块，适配不同的探测任务需求。轮组的安装位采用对称式设计，四个车轮的安装同轴度公差控制在合理范围内，保证直行过程中不会出现偏航问题，转向依靠两侧轮组差速实现，无需额外加装转向舵机结构，简化了整体传动链路，降低了整机的故障概率，也压缩了整体结构的占用空间。整体外形尺寸控制在小型便携级别，可单手携带转运，能够进入宽度不小于车身宽度1.2倍的狭窄通道开展作业，底盘框架的边角做了圆弧过渡处理，避免在狭窄空间行进时剐蹭墙体或障碍物造成卡滞。从设计思路上，优先保证结构的可靠性与拓展性，没有采用复杂的多连杆悬挂结构，而是依靠轮胎自身的形变吸收小幅颠簸震动，既控制了整机重量，也降低了加工与装配的难度，适合小批量制作或者个人DIY改装使用，底盘上预留的多个标准安装孔位，可兼容不同规格的传感支架、摄像模块固定座，使用者可根据自身需求拓展热成像、生命探测、气体检测等不同功能模块，不需要对底盘主体结构进行二次打孔修改。
