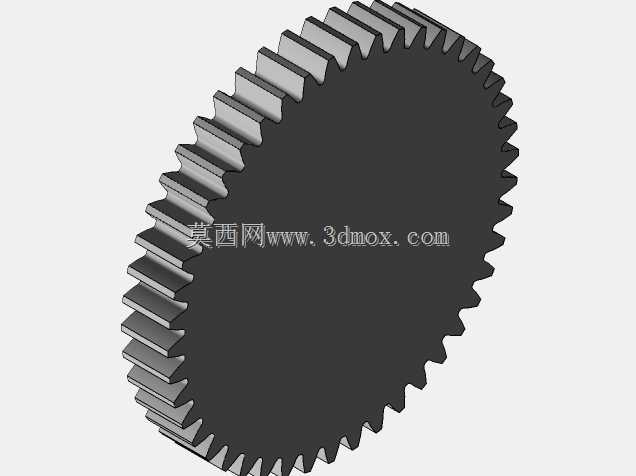

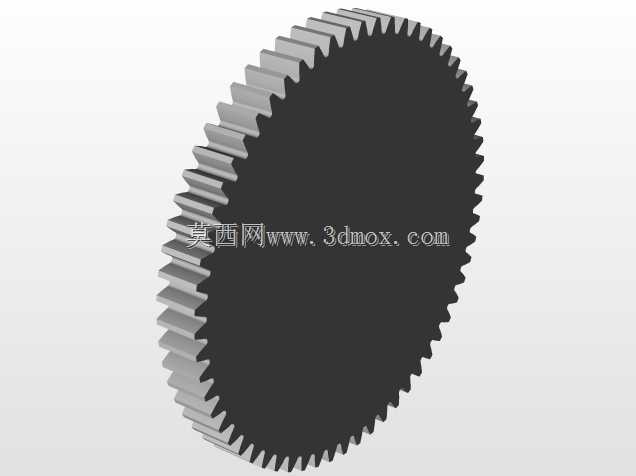

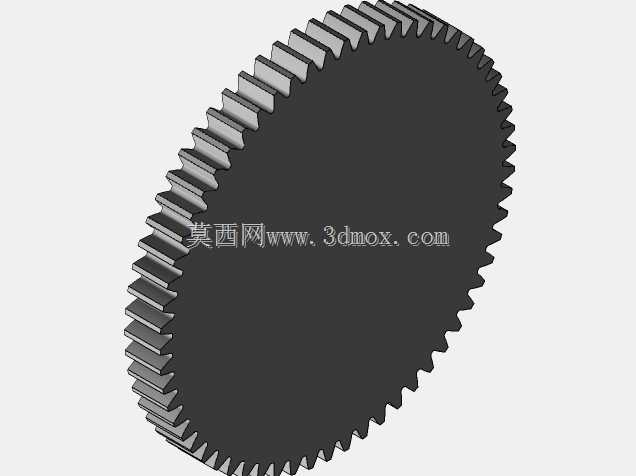

RC遥控车及机器人用高精度主齿轮

这类小模数主齿轮，常被用在RC遥控模型车、小型桌面级服务机器人、教育类竞技机器人的动力输出端，作为电机与行走机构、执行机构之间的核心传动连接件，承担着把驱动电机的扭矩平稳传递到负载端的作用，直接决定整套传动系统的传动效率、运行噪音与动态响应表现。在RC模型车的实际使用场景里，这类齿轮安装在减速组的末级，和差速器输入齿直接啮合，要承受起步急加速、过弯变向、跳跃落地时的瞬时冲击载荷，齿面的啮合精度不足很容易出现扫齿、跳齿的故障，直接让整车失去动力。在小型机器人的应用场景中，这类齿轮多被用在关节传动、行走轮组的减速结构里，需要兼顾传动平稳性与轻量化要求，适配尼龙烧结、光固化3D打印的小批量制作需求，也能满足机加工金属材质的量产精度要求。设计这类齿轮的时候，首先要匹配0.8模数的齿形参数，齿宽控制在5.1mm的尺寸边界内，适配常规小型驱动组件的安装空间，不会和周边的车架结构、电路板走线、电池仓位置产生干涉。齿形的生成没有采用简化的渐开线近似画法，而是通过专业的齿形生成工具完成齿廓曲线的绘制，保证每一个齿的齿厚、齿距、压力角都符合啮合标准，啮合过程中不会出现卡滞、侧隙过大的问题，能有效降低传动过程中的噪音与能量损耗。齿圈的结构设计做了针对性的减重优化，在保证齿根强度满足冲击载荷要求的前提下，去掉了非啮合区域的多余材料，既适配3D打印的制作工艺，减少打印过程中的支撑材料用量，也能降低转动惯量，让驱动电机的动态响应更灵敏。针对不同齿数的适配需求，这类齿轮覆盖了46齿到62齿的常用齿数区间，能匹配不同减速比的设计要求，不管是需要高极速的平跑遥控车，还是需要大扭矩的攀爬遥控车，或是需要精准传动的小型机器人关节，都能选到对应传动比的齿轮型号。齿轮的中心安装孔、定位台阶的尺寸都做了标准化设计，能直接适配市面上常见的3mm、4mm电机输出轴，也能配合铜套、轴承完成转动支撑，不需要二次加工就能直接完成装配。实际测试验证中，采用尼龙材料通过SLS工艺3D打印制作的齿轮，不需要额外的打磨后处理，就能直接和配套的从动齿轮完成顺畅啮合，在持续带载运行的工况下，齿面磨损均匀，没有出现断齿、变形的问题，完全能满足模型类产品、小型机器人的使用强度要求。
