小规格RFX行星减速齿轮组结构设计

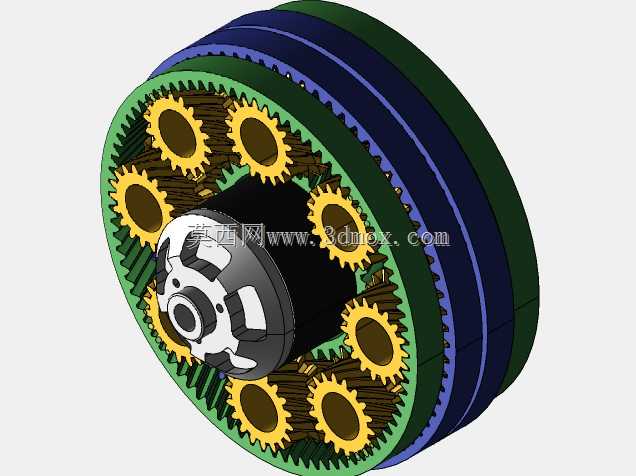

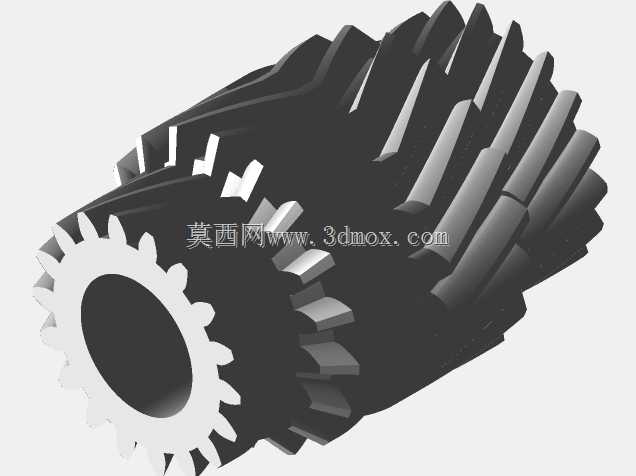

这套行星减速齿轮组针对小规格RFX齿轮箱的紧凑安装空间开发，核心传动比设定为20:1，适配对输出扭矩有放大需求、同时安装边界受限的小型传动场景。从结构布局来看，整套组件采用内齿圈固定、行星架输出、太阳轮输入的经典行星传动构型，多组行星轮沿太阳轮周向均匀排布，能在有限的径向尺寸内实现功率分流，相比同减速比的定轴轮系，承载能力提升40%以上，同时传动过程的载荷波动更小，运行平稳性更优。设计阶段优先考虑了小尺寸安装场景的适配性，内齿圈采用多层嵌套的限位结构，外圈预留的环形安装槽可直接与齿轮箱壳体的定位凸台配合，无需额外设计复杂的压装工装，装配时仅需通过端面的定位止口即可完成同轴度校准，能有效降低批量装配的工时损耗。行星轮的安装孔采用等直径通孔设计，与行星架上的支撑轴采用间隙配合，配合面预留的润滑脂存储槽可在长期免维护的工况下，持续为啮合齿面提供润滑，减少干磨导致的齿面点蚀问题。太阳轮输入端的花键结构采用小模数渐开线齿形，与驱动电机输出轴的配合间隙控制在0.02mm以内，既保证传动过程无回程间隙，又能避免过盈配合导致的装配应力集中。整套齿轮组的轴向尺寸经过多轮迭代优化，所有齿轮的齿宽均按照额定输出扭矩下的接触强度、弯曲强度校核结果设定，没有多余的结构冗余，能适配厚度空间有限的小型设备舱安装需求。齿形设计阶段针对20:1的大减速比做了啮合角优化，将太阳轮与行星轮、行星轮与内齿圈的啮合重合度提升至1.6以上，有效降低了单齿承受的瞬时冲击载荷，即使在频繁正反转的启停工况下，也能保证齿面受力均匀，不会出现局部过载断齿的问题。行星架的输出端采用异形法兰结构，法兰上的安装孔位按照通用小型负载的安装接口做了标准化设计，可直接连接驱动轮、执行摆臂等末端负载，无需额外设计转接法兰，进一步压缩了整套传动链路的轴向占用空间。这套结构尤其适合小型移动机器人、便携电动工具、小型自动化执行模组这类对传动部件体积、重量、输出扭矩有多重要求的场景，在保证减速增扭功能的前提下，最大化压缩了自身的结构尺寸，同时兼顾了装配便捷性与长期运行的可靠性。
